第1章 zynq开发板VIVADO工程的建立和配置

前言

由于本人较懒，记录主要是过程，由于zynq的比stm32做的人少很多，资料也少很多，我会简要介绍原理，操作流程主要由图片加少量文字组成

一、新建vivado工程

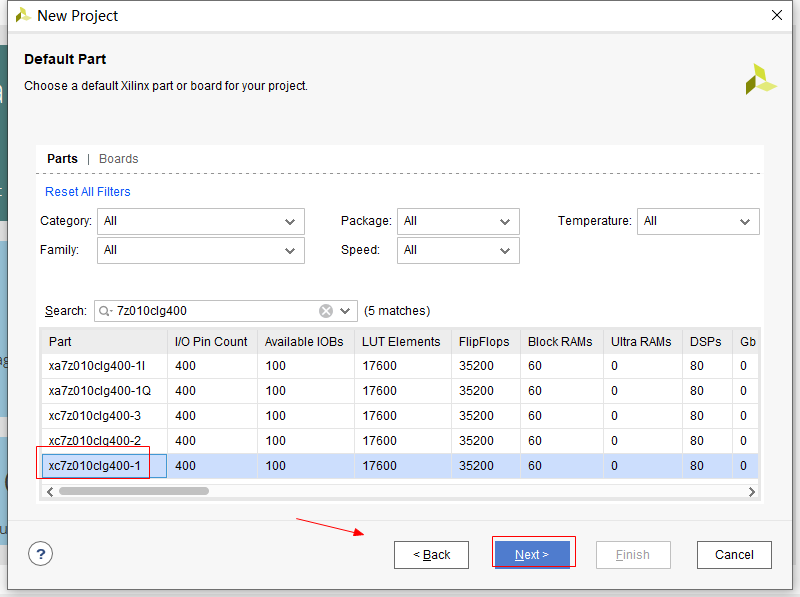

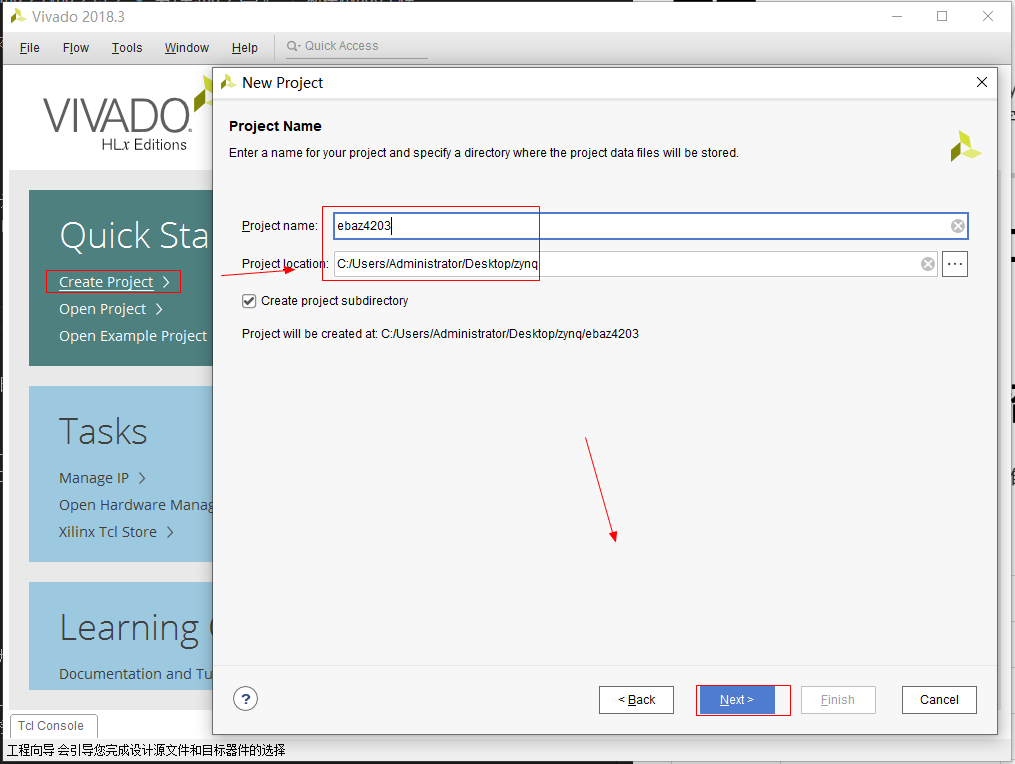

打开vivado，新建工程，未出现的图直接Next就好，最后点击finish
alt text
alt text

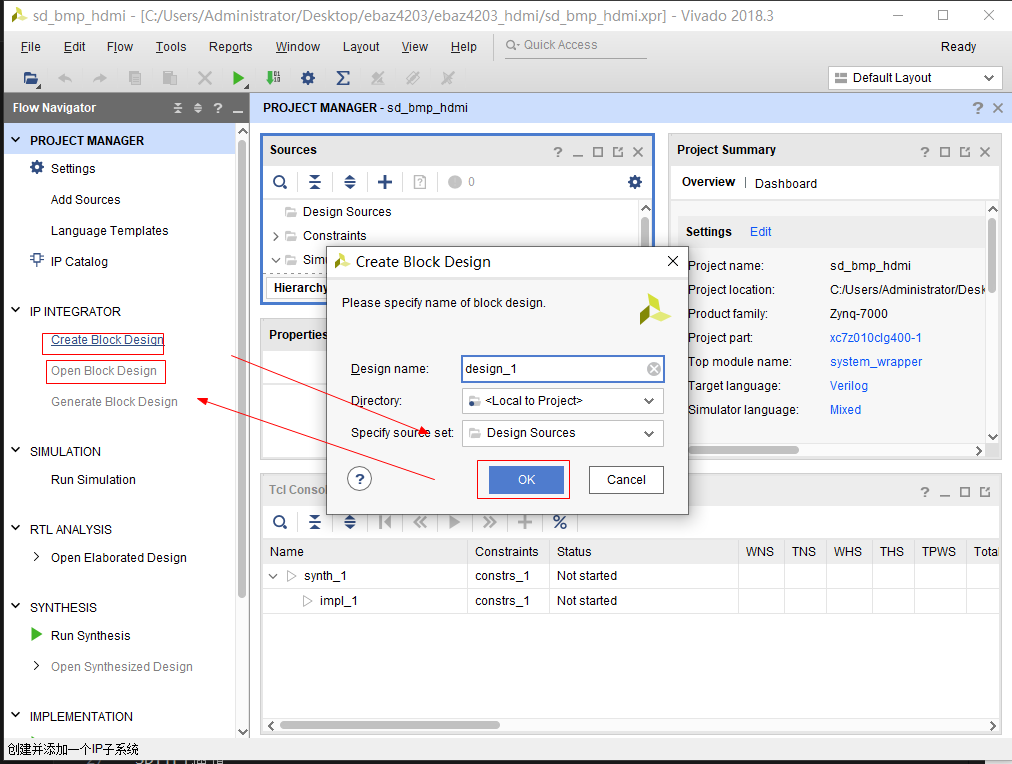

新建BD再打开
alt text

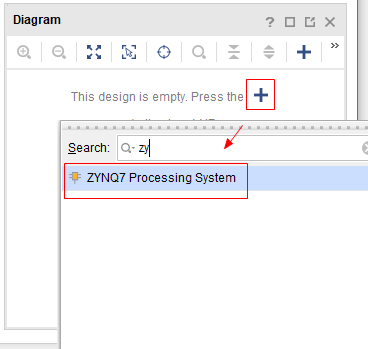

添加zynq PS的IP
alt text

二、配置基础外设

对于Linux系统而言，最重要的三个外设，一个是存储介质，ebaz采用的nandflash；第二个是ddr；第三个是串口。这三个配置不对，调试信息就很难看到，会浪费很多时间
由原理图NAND数据宽度为8位
alt text

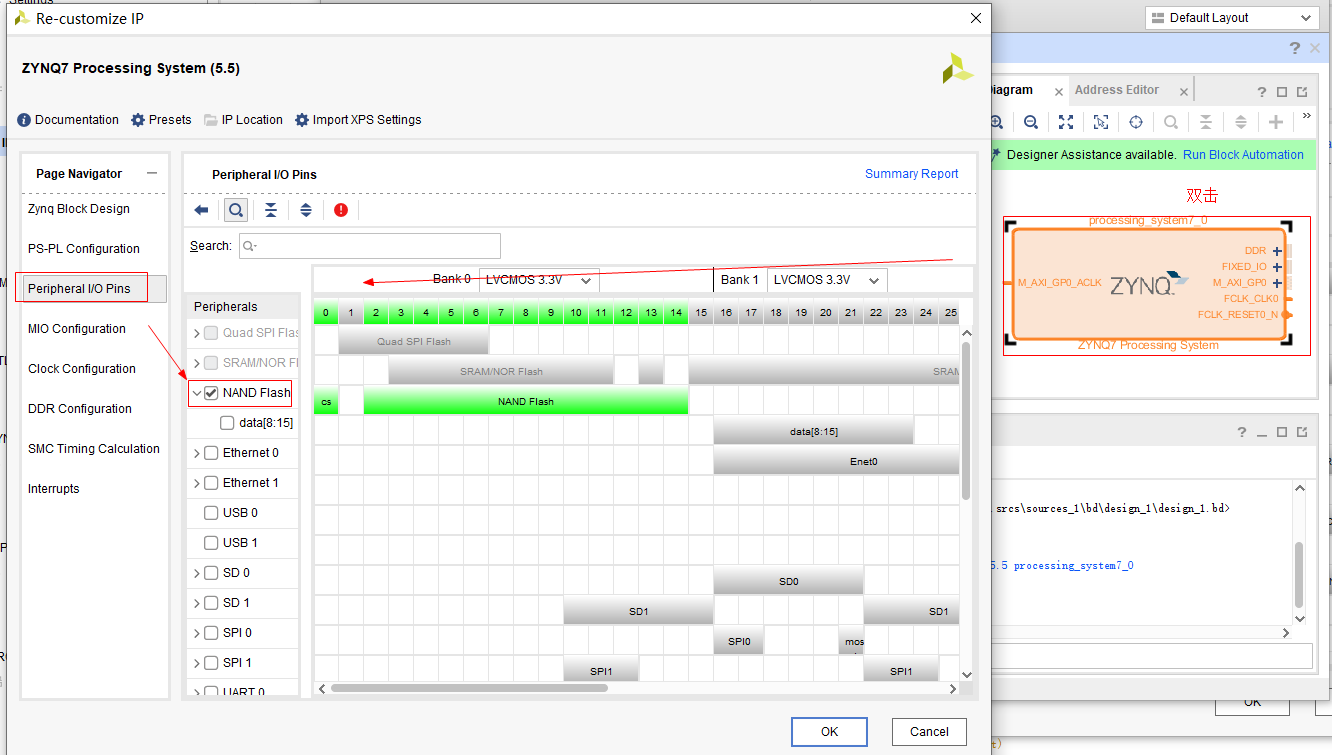

配置NAND，MIO BANK0/1的电压由原理图知均为3.3V，其他板卡要看PS_MIO_VREF接的电压大小，同时器件的电压也要匹配
alt text

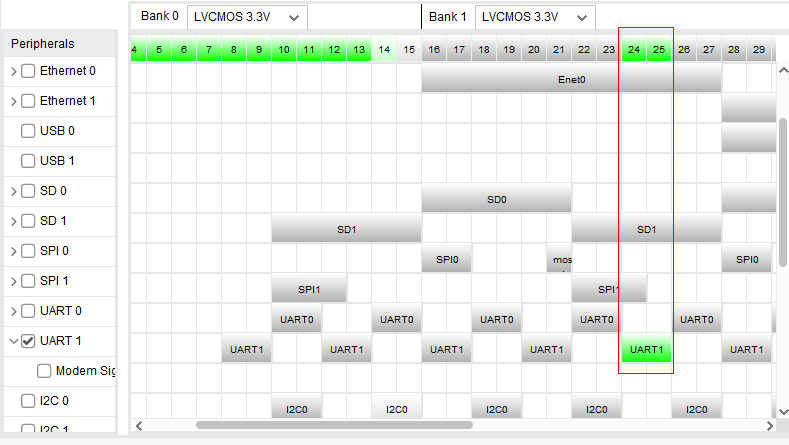

UART1即ebaz4203上的串口为MIO24/25
alt text

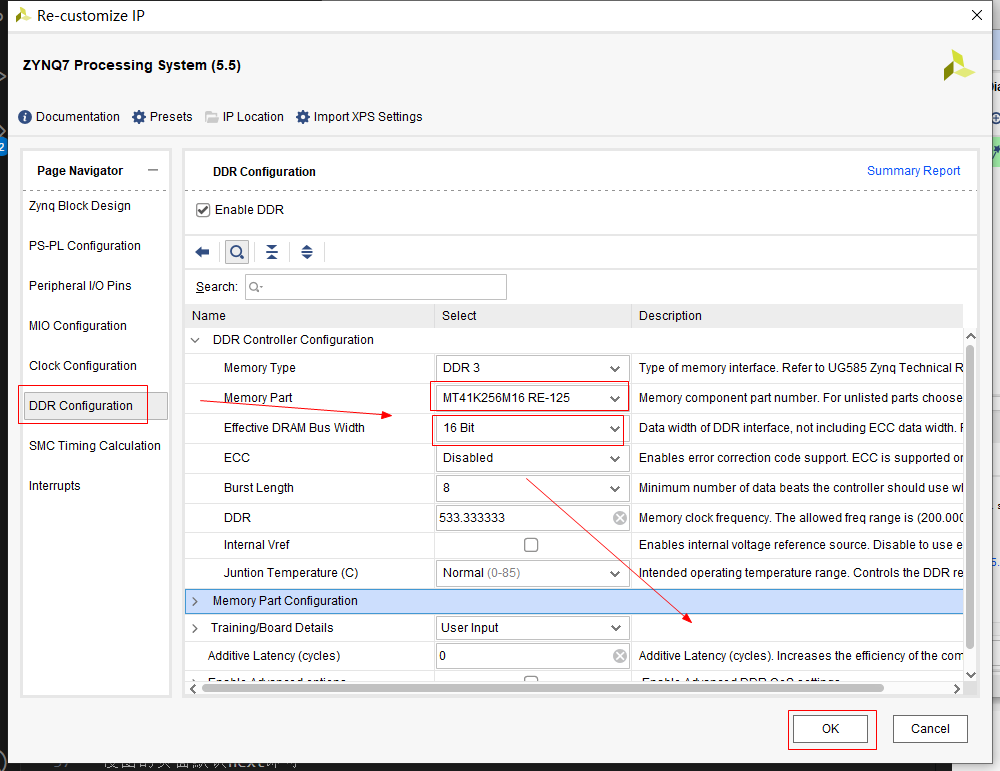

DDR的配置如果没有相应或兼容的的器件，就要根据原理图和数据手册来确定引脚状态和时序，这里就不展开说了，后续有时间可能会单独开一篇讲DDR配置
alt text

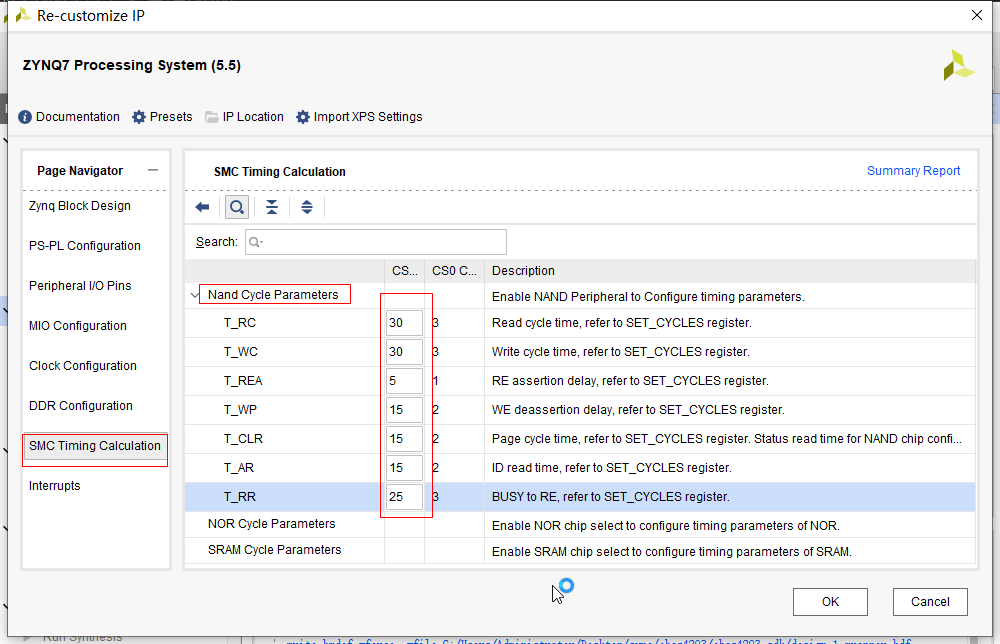

修改NAND时序信息
alt text

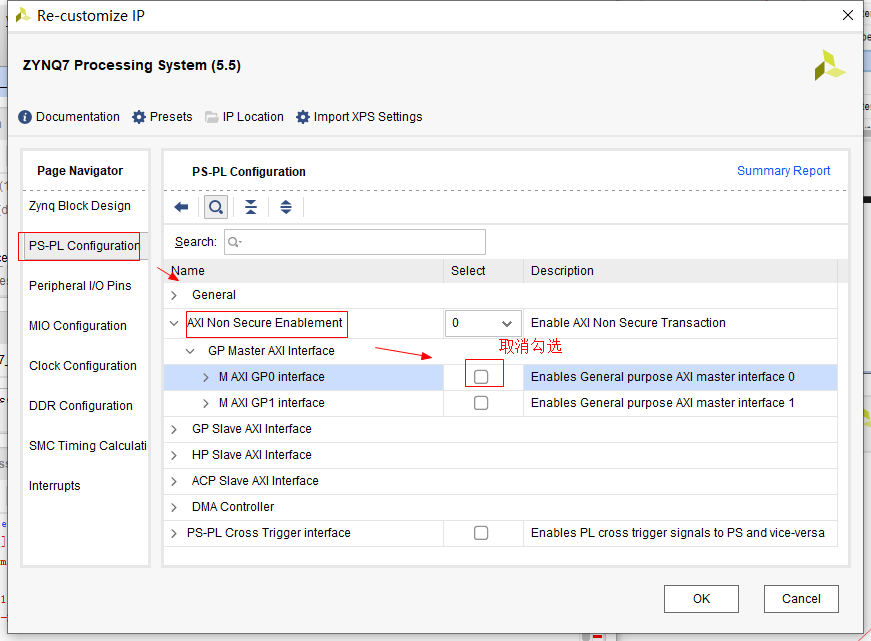

取消勾选，否则后续会报错
alt text

三、生成文件

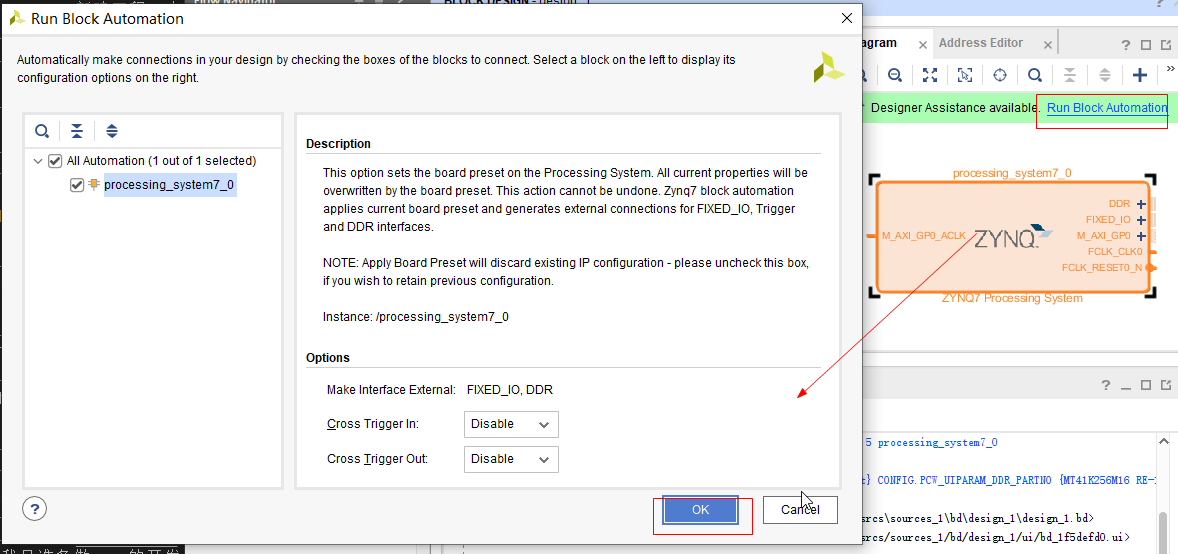

自动连线，ctrl+s保存
alt text

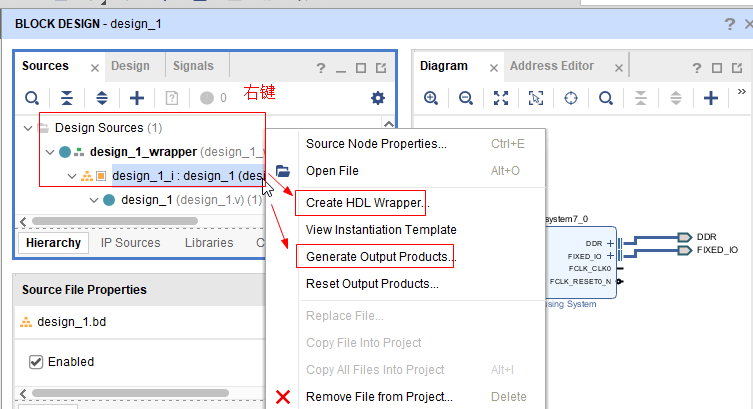

分别生成HDL和output
alt text
导出HDF文件
alt text

总结

主要介绍了vivado工程的配置和HDF导出。
