第5章 STM32CUBE RMII配置和LWIP配置

前言

硬件的配置由前面的工程递增，会根据目的修改部分控制代码
由于本人较懒，记录主要是过程，原理性的东西网上一大把，我就不赘述了，由于懒，主要由图片和代码加少量文字组成
源码地址https://gitcode.com/qq_36517072/stm32，第x章为cx文件夹

---

一、STM32CUBE配置网络

1.1根据原理图配置ETH

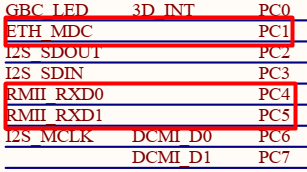

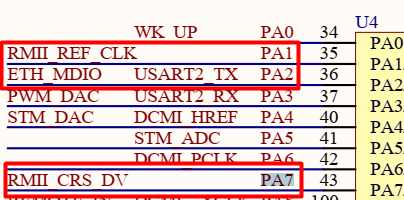

由原理图可知对应的IO

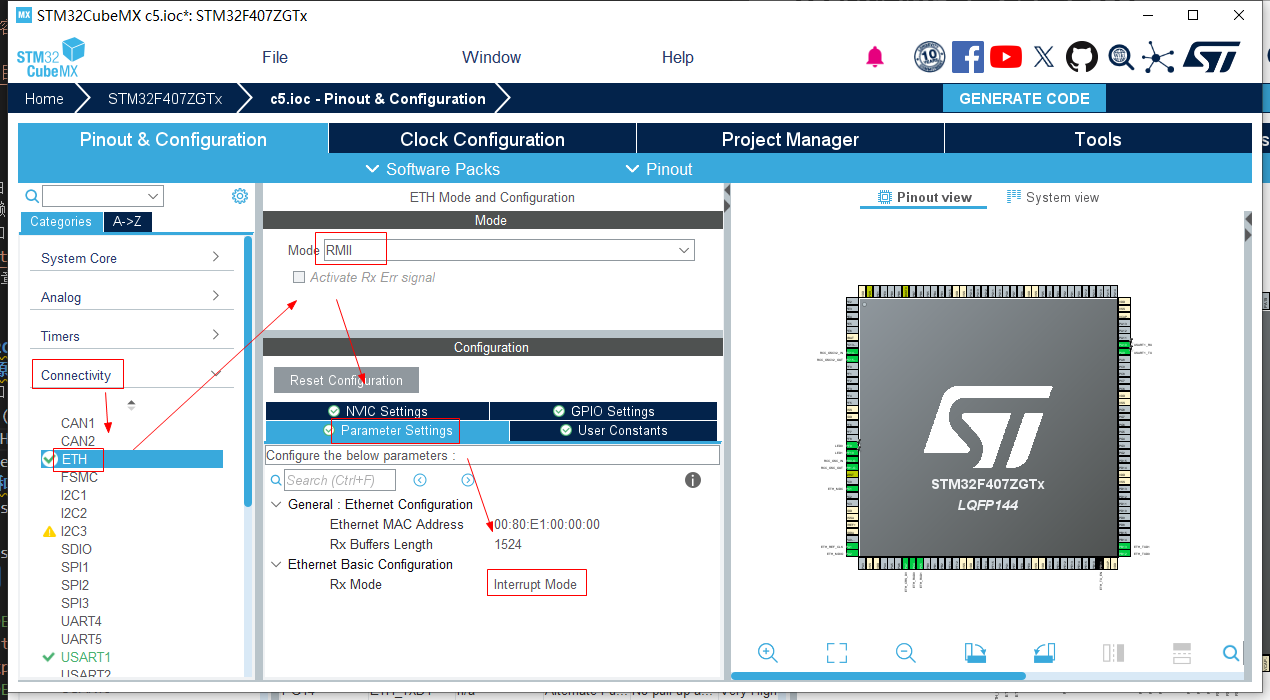

配置CUBE ETH，在FREERTOS下使用中断接收

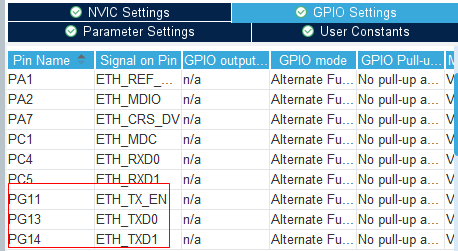

观察到默认引脚与原理图有三个引脚有区别，分别修改三个引脚

1.2根据原理图配置PHY的复位

由原理图可知对应的复位IO为PD3

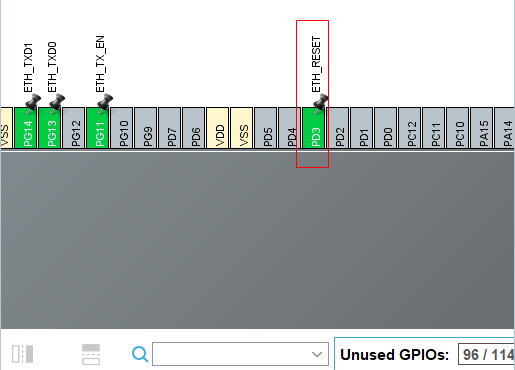

在CUBE内配置IO，并命名为ETH_RESET

1.3配置LWIP

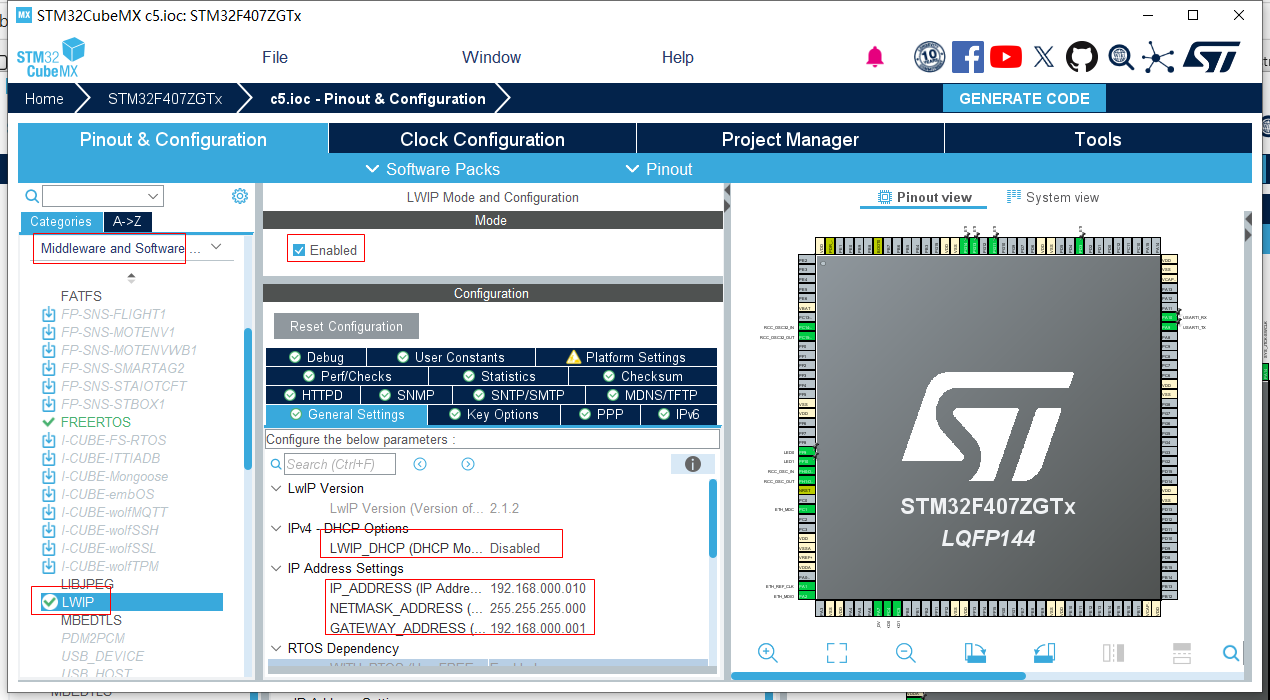

使能LWIP，配置IP

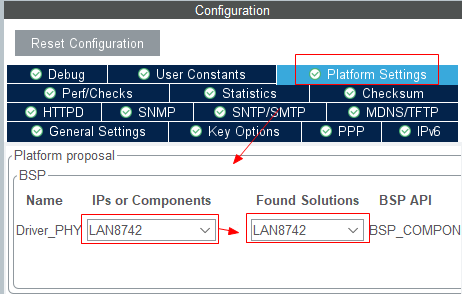

配置PHY驱动类型

ctrl+s保存generate code

二、代码和测试

main函数里添加PHY的复位代码

  /* USER CODE BEGIN 2 */
	HAL_GPIO_WritePin(ETH_RESET_GPIO_Port, ETH_RESET_Pin, GPIO_PIN_RESET);
	HAL_Delay(10);
	HAL_GPIO_WritePin(ETH_RESET_GPIO_Port, ETH_RESET_Pin, GPIO_PIN_SET);
	HAL_Delay(10);
  /* USER CODE END 2 */

连接好烧录器编译并烧录

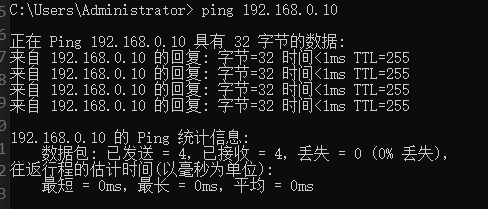

连接网线使用主机ping单片机可以ping通

---

总结

主要介绍了STM32CUBE下freertos的配置

问题解决

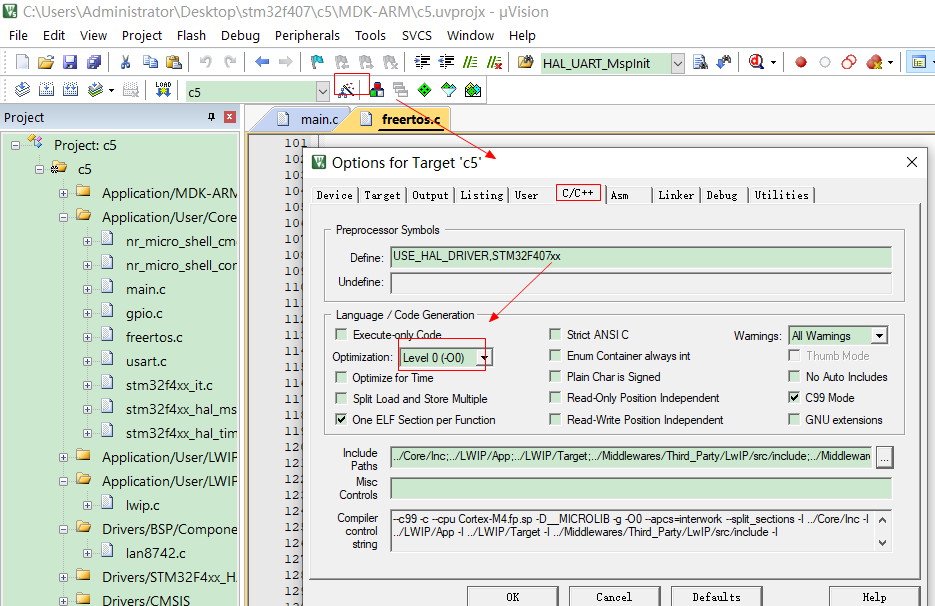

由于之前STM32做的少，调LWIP发现和以前工程一样的代码，会卡死在MX_LWIP_Init函数内，查阅资料发现问题可能是编译时的优化等级，在将优化等级改为O2后，初始化可以通过，但LED不转换，说明已经卡死；改为O1后，可以PING通几秒，然后又卡死；改为O0后才没问题，以往没对编译器优化研究过，但现在的MCU性能普遍很强，懒得去深究了。
