第1章 STM32CUBE时钟配置和LED配置

前言

由于本人较懒，记录主要是过程，原理性的东西网上一大把，我就不赘述了，由于懒，主要由图片和代码加少量文字组成
源码地址https://gitcode.com/qq_36517072/stm32，第x章为cx文件夹

一、STM32CUBE配置

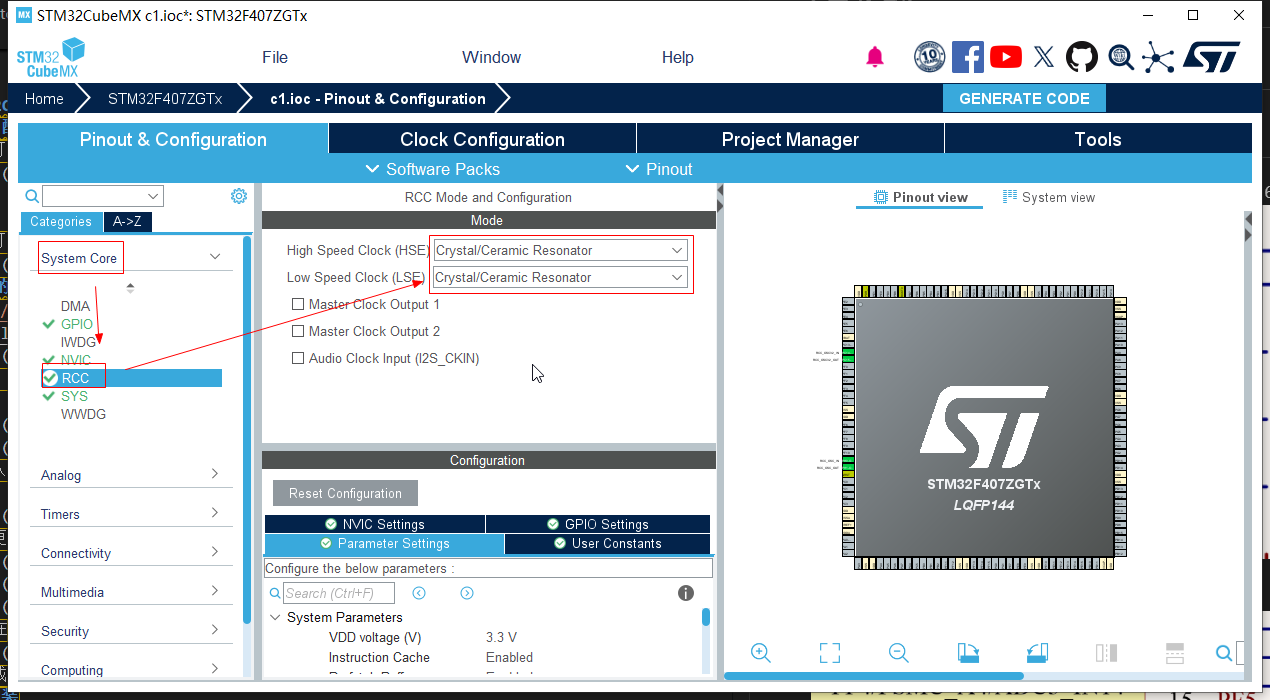

1.1时钟配置

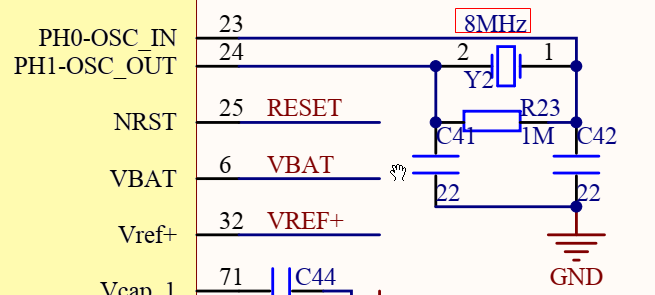

根据原理图可知输入时钟为8M，这里配置成支持的最高频率168MHz

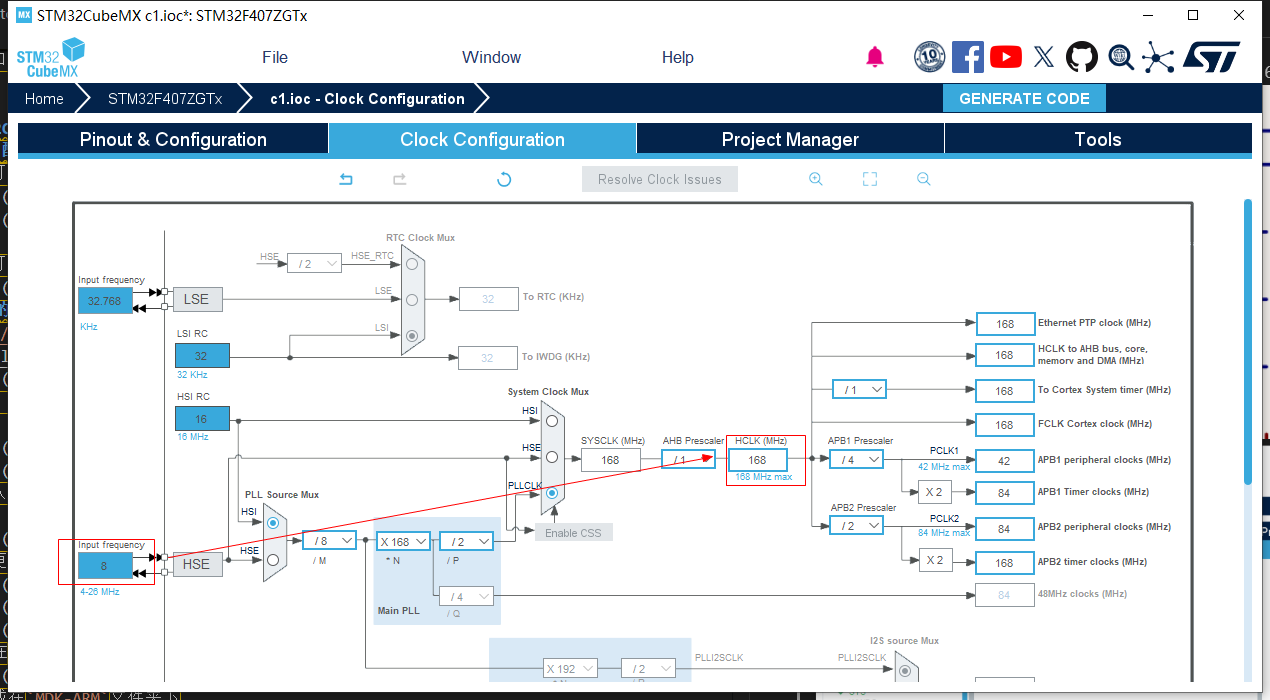

输入时钟为8M，输出为168M，点击enter键出现弹窗点击确认

1.2LED配置

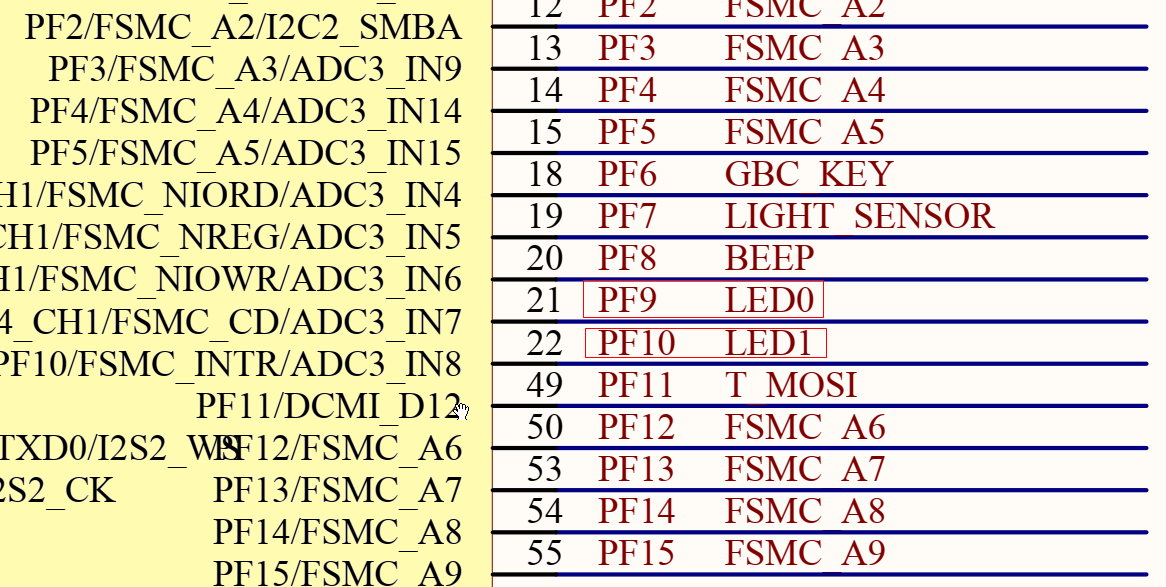

根据原理图可知LED灯的引脚为PF9和PF10。

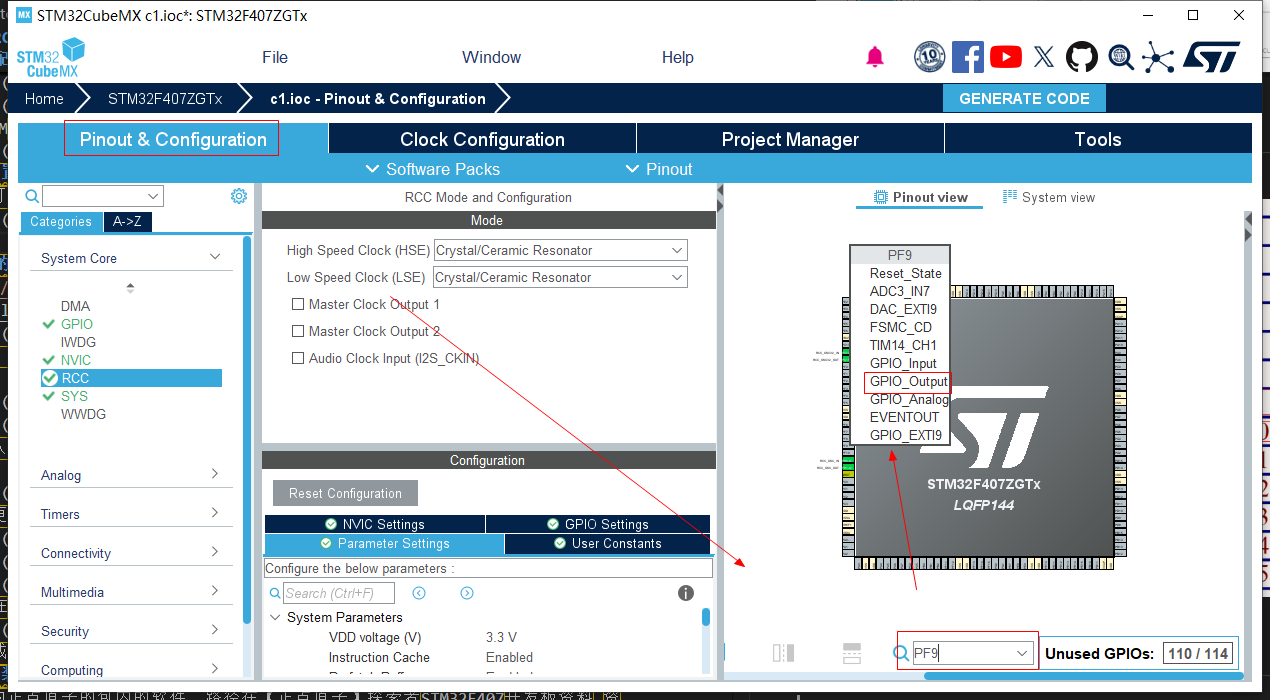

搜索对于引脚，左键闪烁引脚，选择为输出

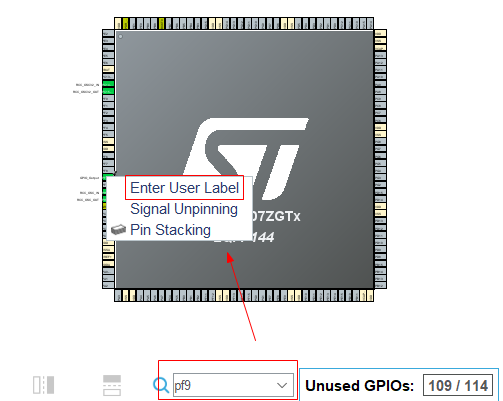

右键对于引脚，修改标识为LED0

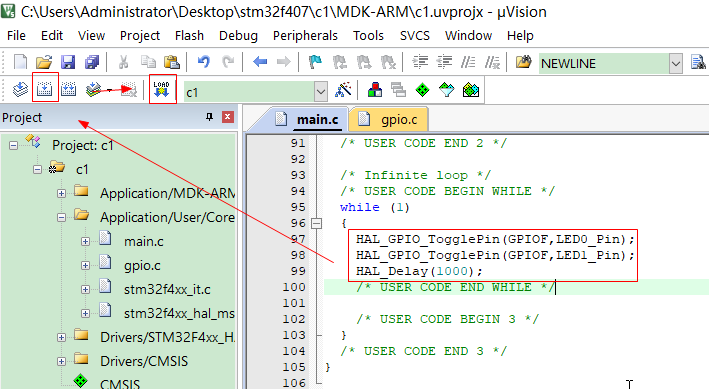

同样配置并修改PF10，ctrl+s保存工程，点击GENERATE CODE导出工程，打开工程，进入main.c在/* USER CODE BEGIN WHILE */后添加代码

  /* USER CODE BEGIN WHILE */
  while (1)
  {
		HAL_GPIO_TogglePin(GPIOF,LED0_Pin);
		HAL_GPIO_TogglePin(GPIOF,LED1_Pin);
		HAL_Delay(1000);
    /* USER CODE END WHILE */
