Lecture 3 -- Spatial Transformer Layer

1. Spatial Transformer Layer 功能简介

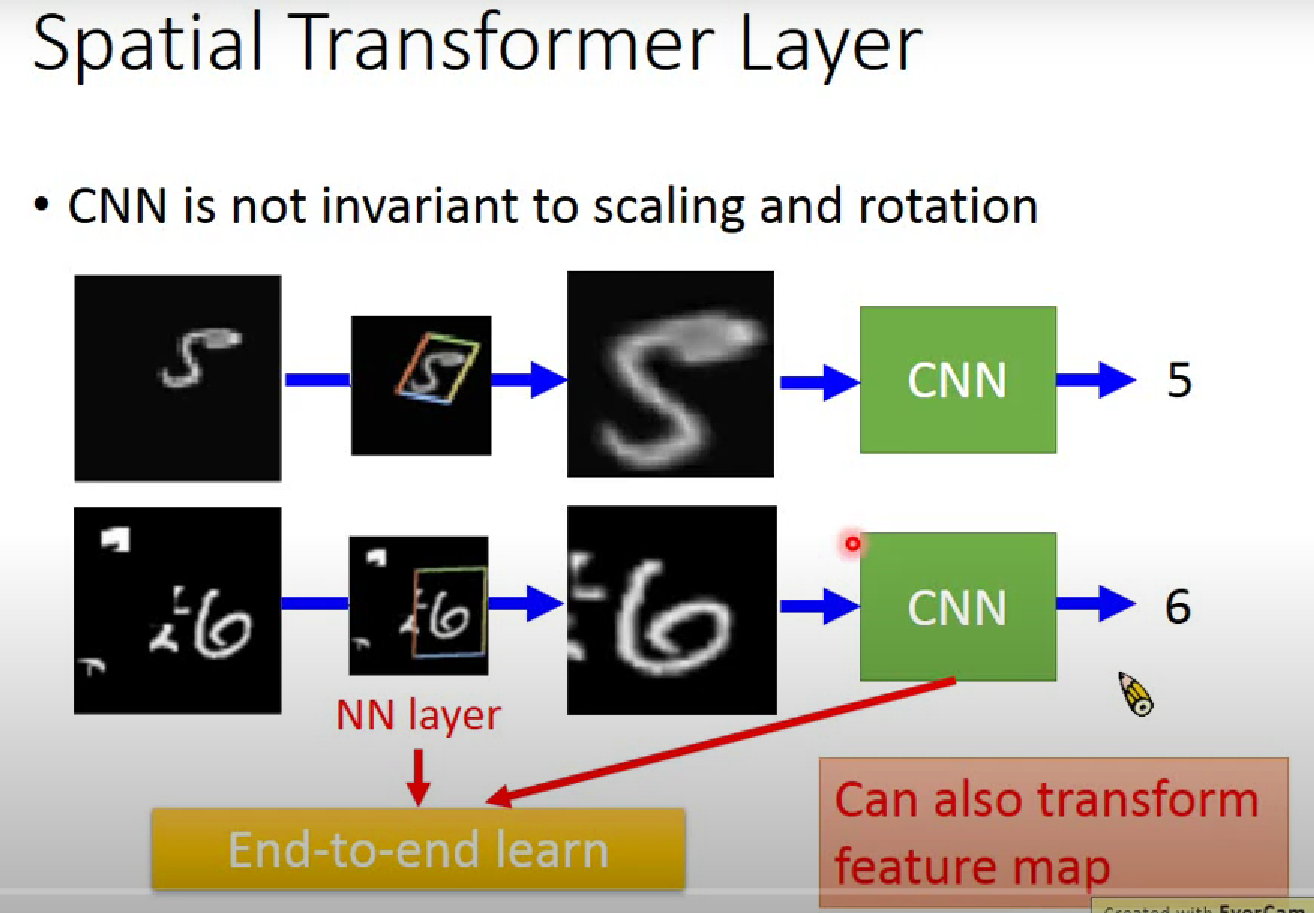

Spatial Transformer Layer能够帮助我们对图像进行缩放和旋转，它可以作用与原始图像，也可以作用于Feature Map

Spatial Transformer Layer在做的事情其实是控制输入图像和输出图像之间的连接方式

换句话说，就是输出图像的每一个pixel应该对应于输入图像的哪一个pixel？

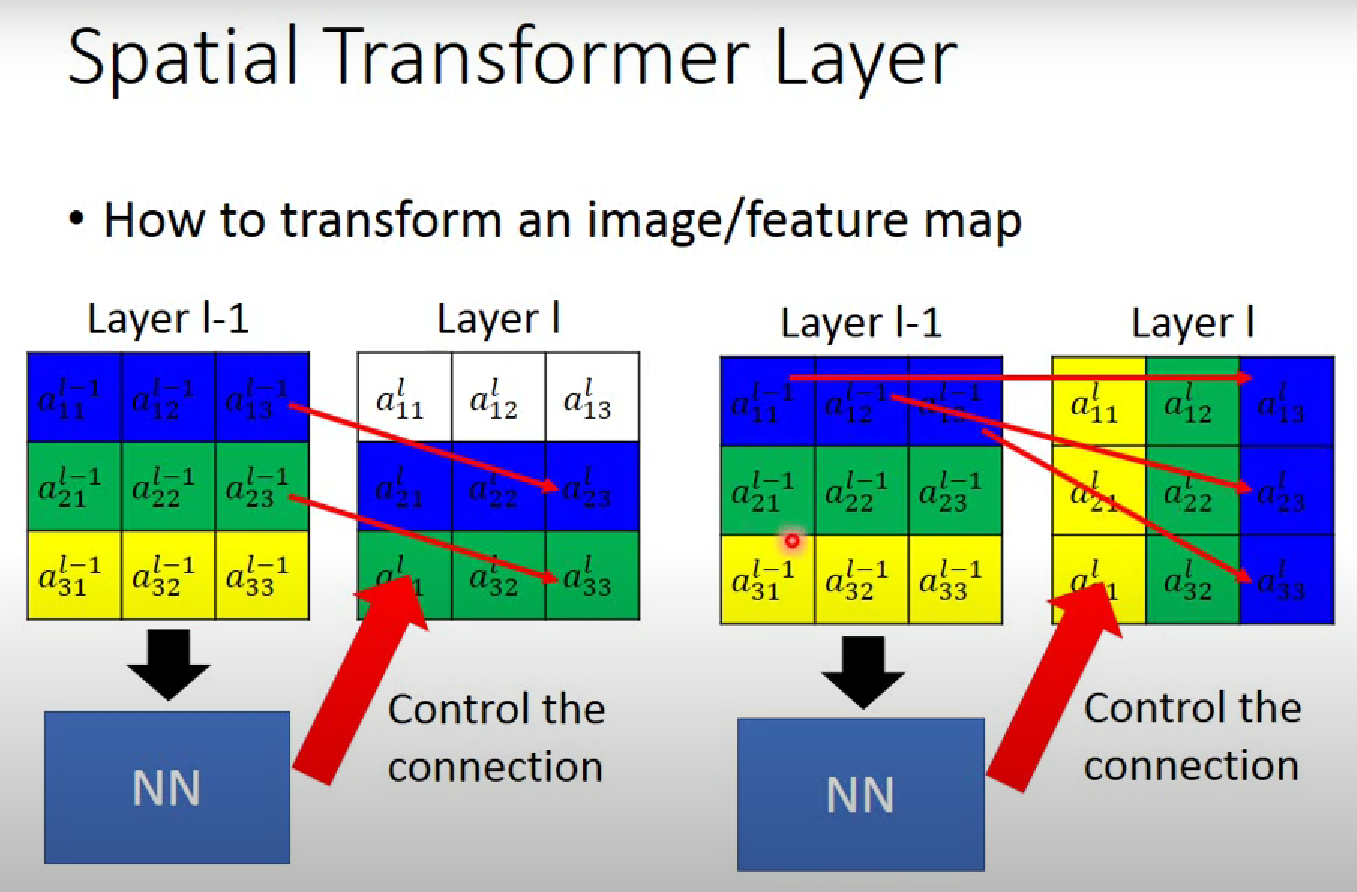

上图(左)连接方式：平移；上图(右)连接方式：旋转

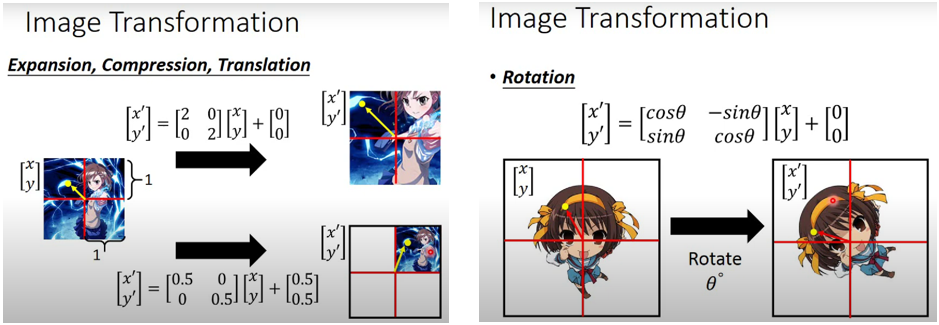

我们把图像中的每一个pixel坐标化，在其前面乘以一个变换矩阵，并加上一个平移向量，就可以得到这个pixel在新的图像中的位置坐标；

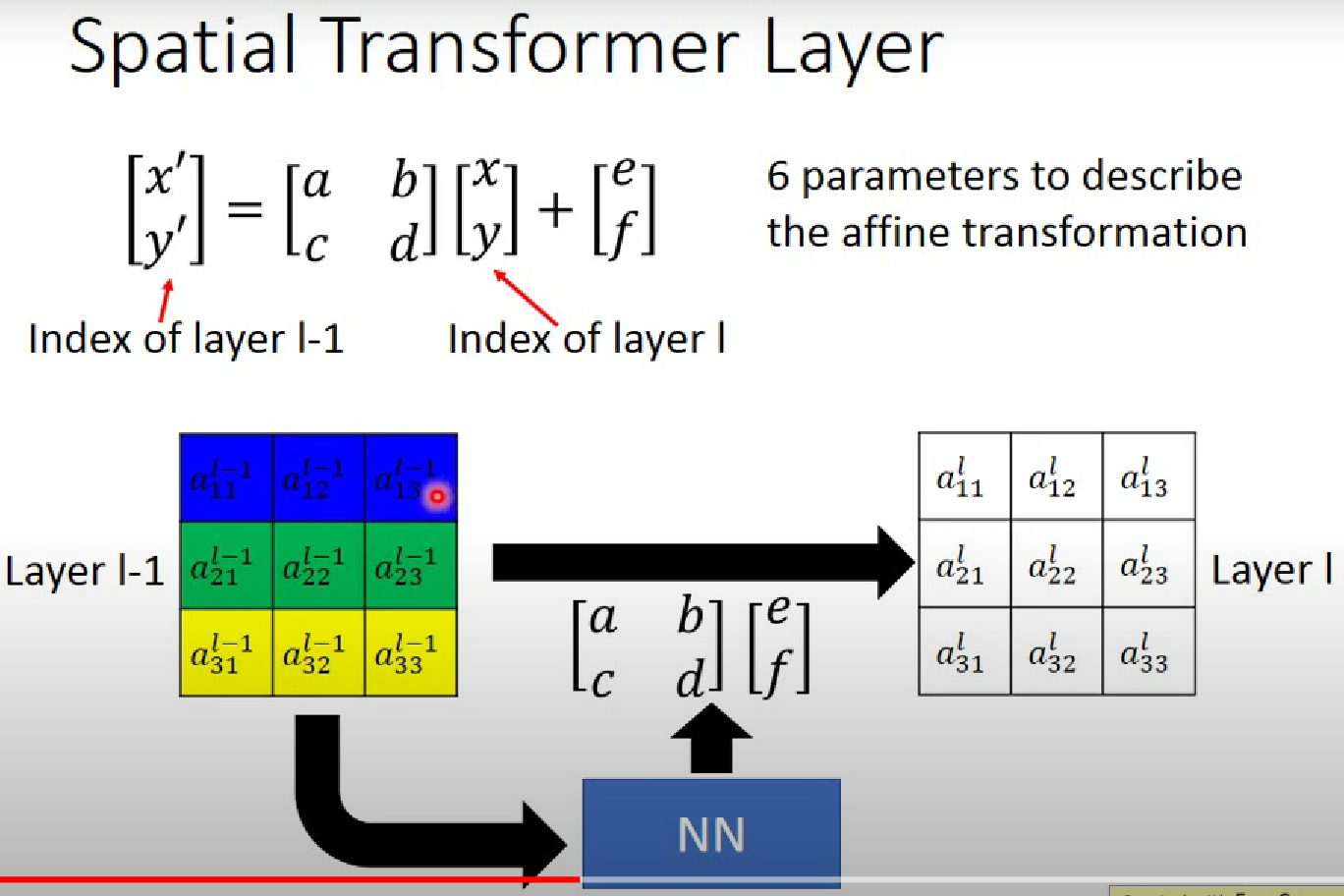

Spatial Transformer Layer学习的就是这个变换矩阵和平移向量，共6个参数！

如上图所示，我们只需要输入[输出图像]的某一个pixel的位置索引，通过变换矩阵和平移向量处理后，即可得到其应该对应于[输入图像]的哪一个pixel！

呃...Wait...这里的6个参数(a-f)是模型自己学出来的，那输出的pixel索引如果不是整数怎么办？？？

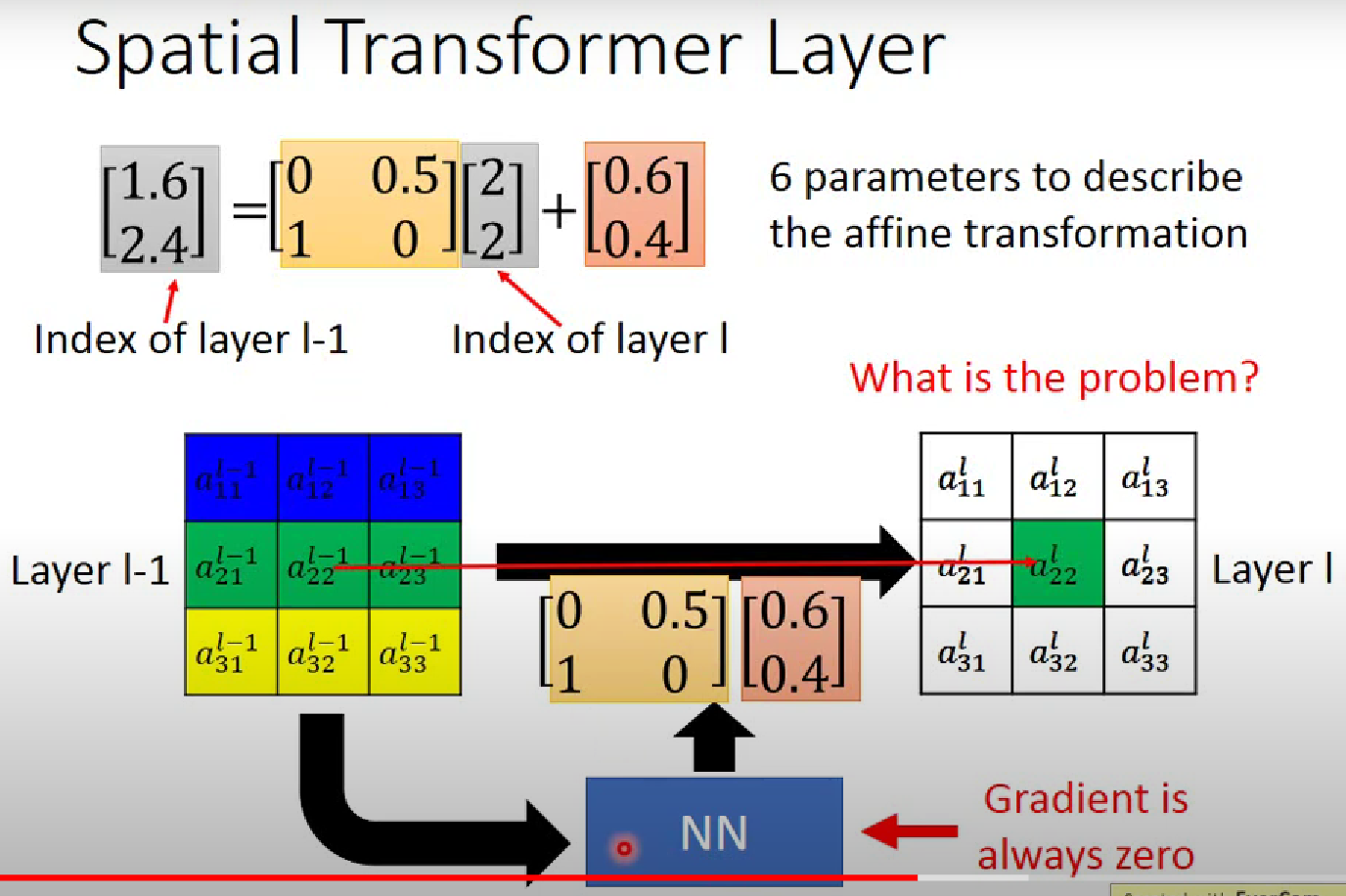

大聪明：那简单啊，你看上图，它的输出索引是[1.6, 2.4]，没有这样的索引，那我们去找离[1.6, 2.4]最近的索引好了，就对应[输入图像]坐标为[2, 2]的pixel就行了！

这样会不会有问题？？？

当然！如果这样的话，这个网络根本训练不起来！

假如我们今天参数发生了微小的变化，使得输出坐标为[1.61, 2.39]，最终我们找的还是[2, 2]对应的pixel，模型的输出没有变化，

也就是说，即使参数发生了微小的变化，损失函数始终没有改变，模型的参数对损失函数的微分始终为0，

因此，会导致我们的Gradient Descent无法进行下去！造成模型根本Train不起来！

那我们应该怎么办？用Interpolation！

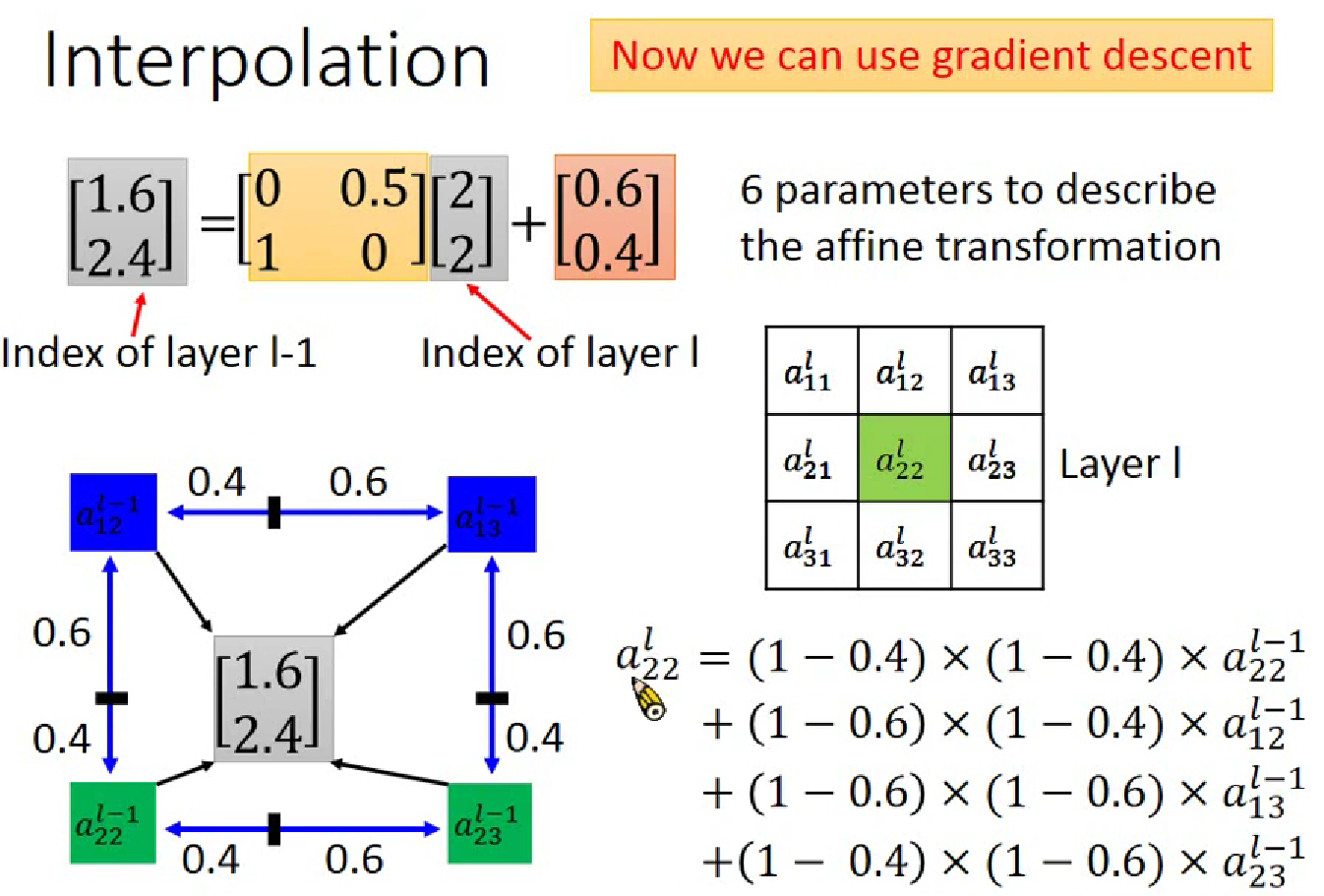

假设今天模型输出坐标为[1.6, 2.4]，那么我们的做法不是去找距离最近的某一个坐标，而是去找距离最近的4个pixel！

[1.6, 2.4]中1.6在1-2之间，2.4在2-3之间，那么我们就去找[1, 2], [1, 3], [2, 2], [2, 3]这4个点！

具体计算方式如上图！

这样以来，我们就可以使用梯度下降更新参数了！

因为参数发生微小的变化时，[1.6, 2.4]如果变成了[1.61, 2.39]，那么我们[原始图像]上[2, 2]坐标对应的pixel值也会跟着发生变化！

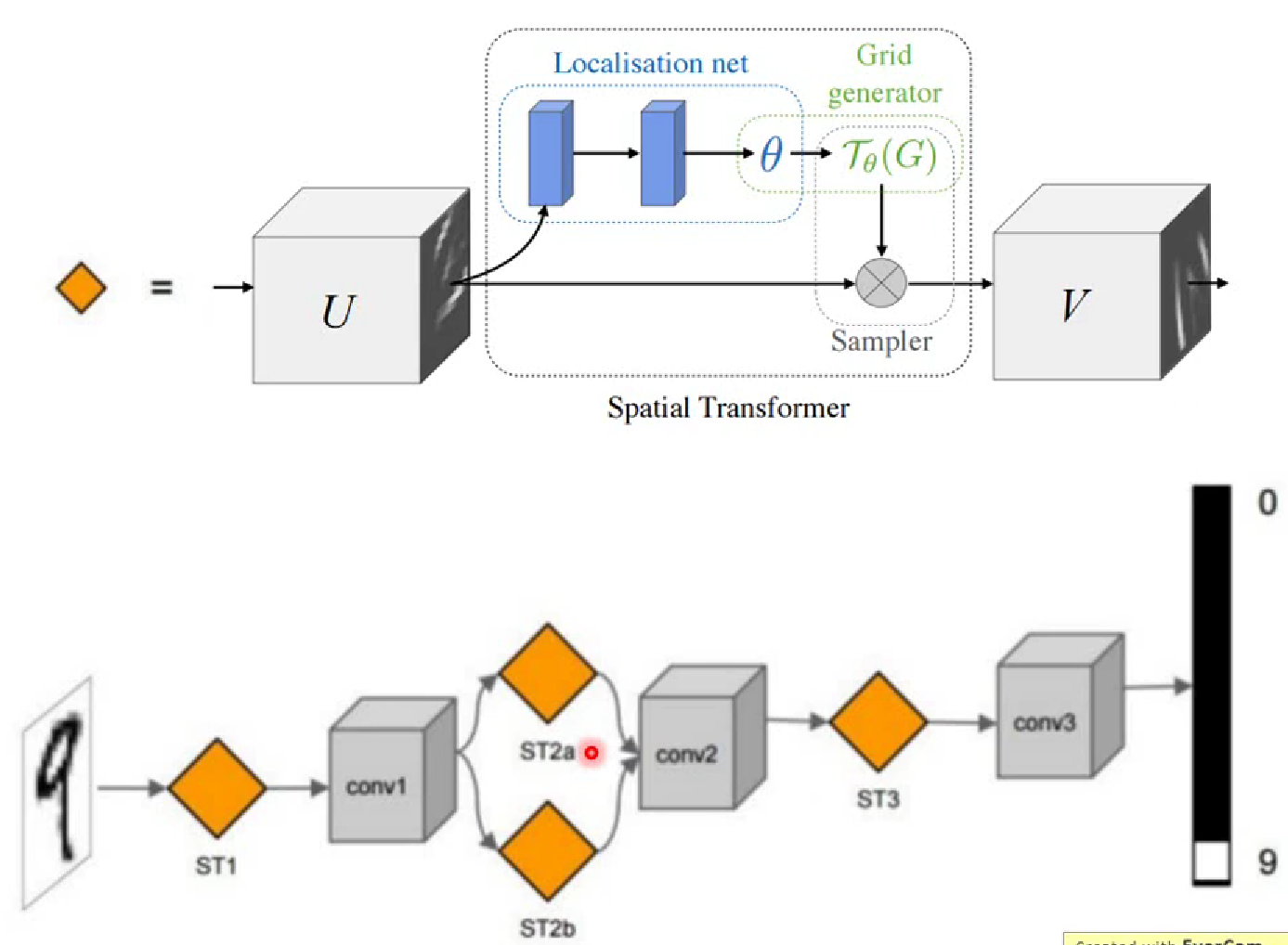

最后，我们可以将ST(Spatial Transformer)放在原始图像的后面，也可以放在Feature Map的后面，一个层也可以放多个ST去对图像做多种变换！

END
