3.2存储器拓展

存储容量拓展

单片芯片存储容量有限，所以需要连接若干芯片组成，足够容量存储器

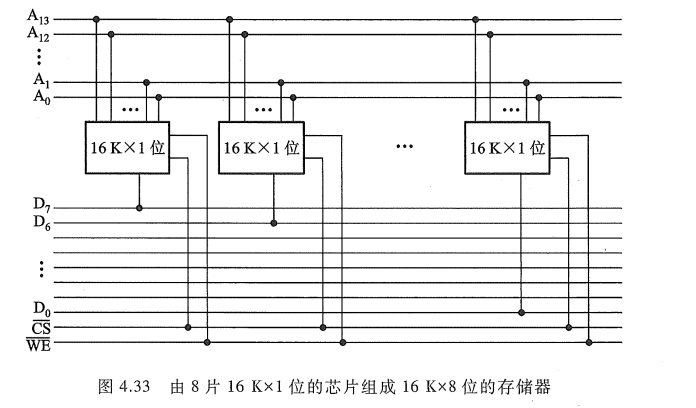

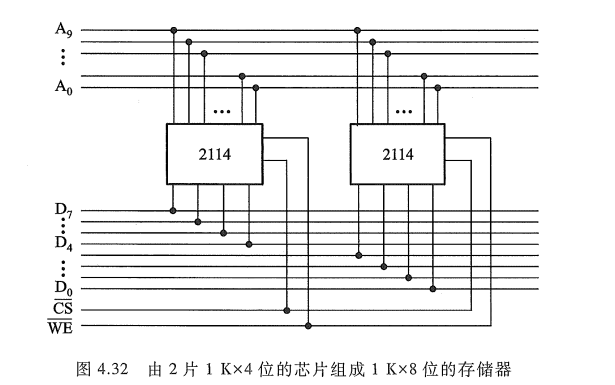

1.位拓展

片选法：将 \(\overline{WE}和\overline{CS}连接在一起\)

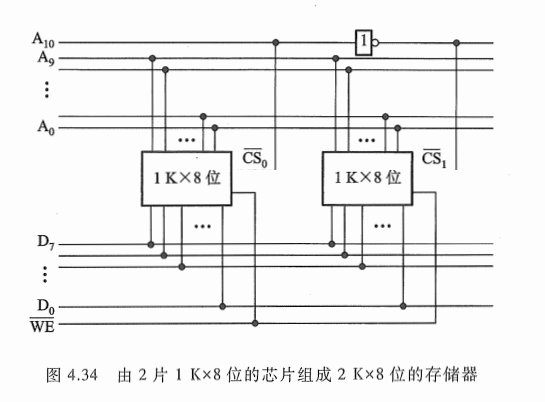

2.字拓展

将 \(\overline{WE}\) 连接在一起，\(\overline{CS}则通过译码器等方式译码连接\)

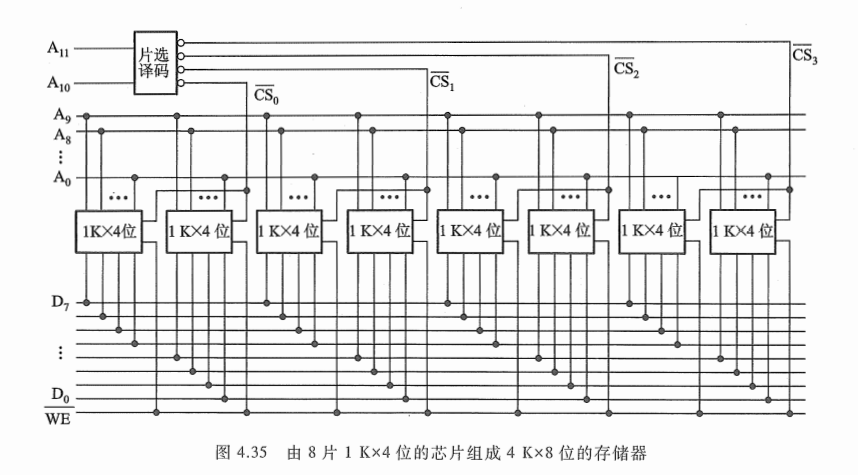

3.字，位拓展

Ex1.

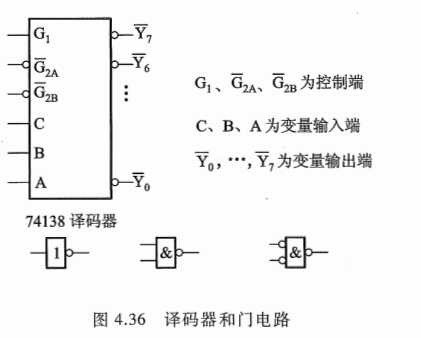

假设CPU有16根地址线、8根数据线，并用\(\overline{MREQ}\)作为访存控制信号（低电平有效），用\(\overline{WR}\)作为读/写控制信号（高电平为读，低电平为写）。现有下列存储芯片：\(1 K\times4\)位RAM、\(4 K\times8\)位RAM、\(8K\times8\)位RAM、\(2 K\times8\)位ROM、\(4K\times8\)位ROM、\(8K\times8\)位ROM及74138译码器和各种门电路。画出CPU与存储器的连接图，并满足以下要求：

要求完成以下任务：

1. 合理选择上述存储芯片，并说明各选几片。
2. 详细画出存储芯片的片选逻辑图。

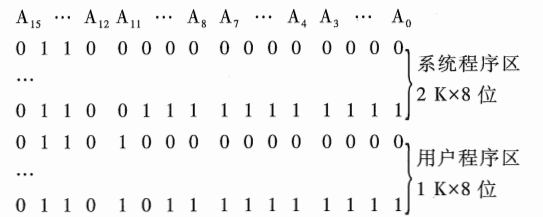

主存地址空间的分配：

• 6000H~67FFH为系统程序区。
• 6800H~6BFFH为用户程序区。

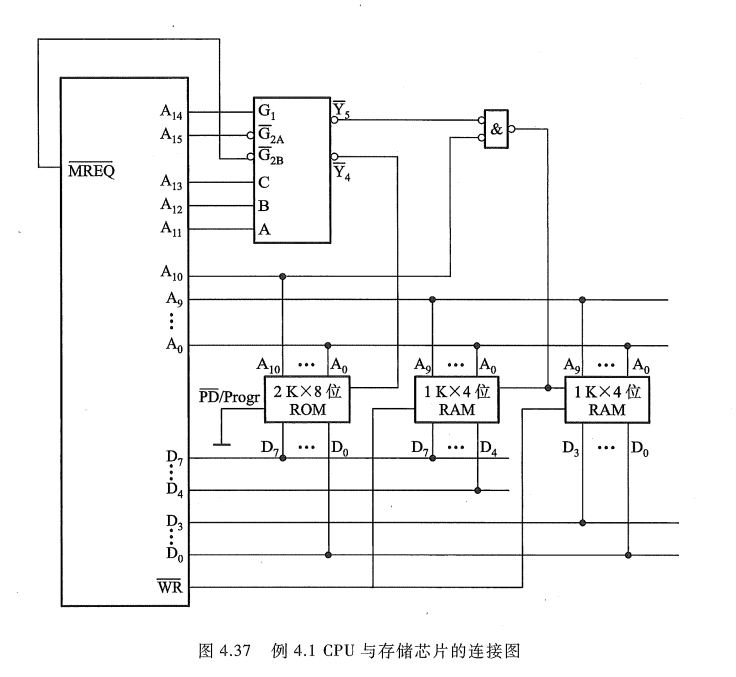

解：

所以 \(2k\times8\;rom一片\)

\(1k\times4\;ram两片\)

rom的数据线为单项
