实验一：SDN拓扑实践

实验一：SDN拓扑实践

一、实验目的

1、能够使用源码安装Minet；
2、能够使用Mininet的可视化工具生成拓扑
3、能够使用Mininet的命令行生成特定拓扑
4.能够使用Mininet交互界面管理SDN拓扑；
5、能够使用Python脚本构建SDN拓扑。

二、实验环境

Ubuntu 20.04 Desktop amd64

三、实验步骤

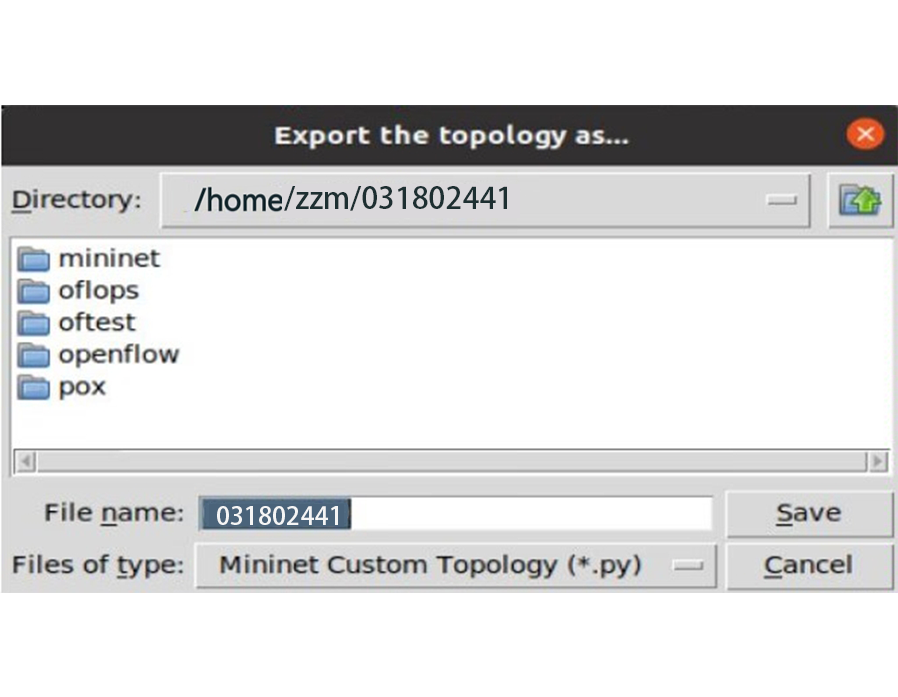

1:使用Mininet可视化工具，生成下图所示的拓扑，并保存拓扑文件名为学号.py。

2:使用Mininet的命令行生成如下拓扑：

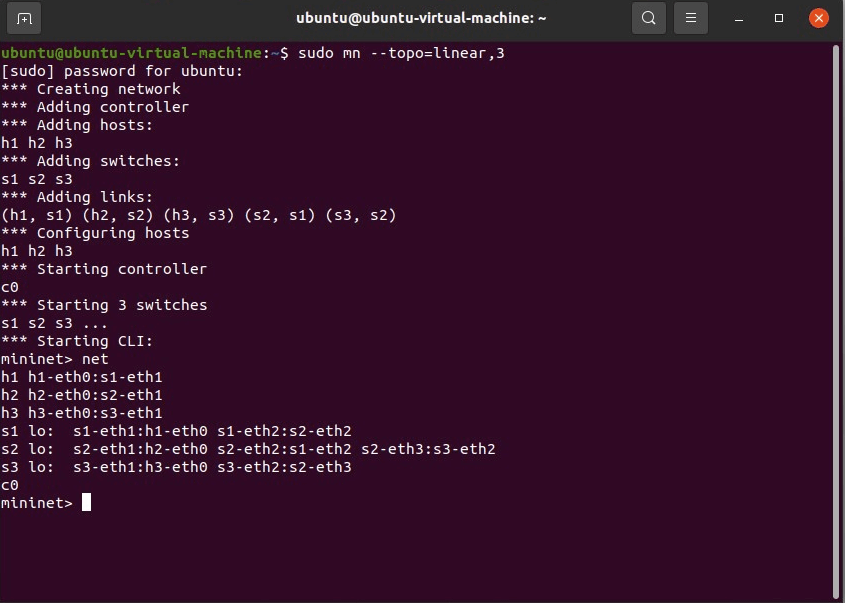

1）3台交换机，每个交换机连接1台主机，3台交换机连接成一条线.

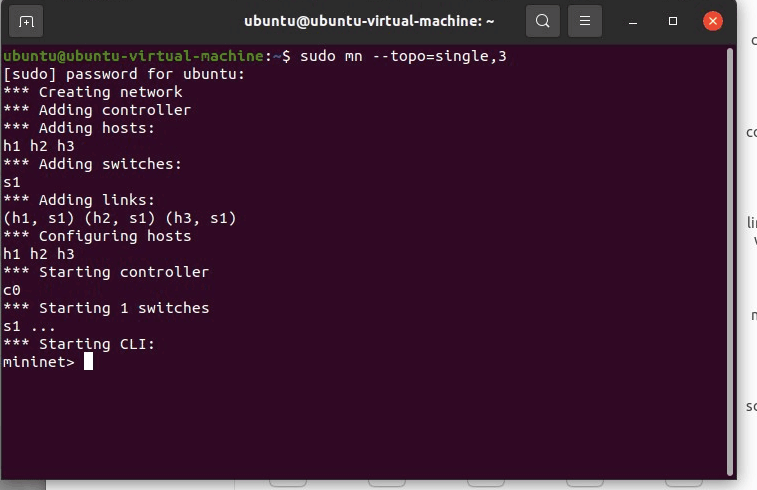

2) 3台主机，每个主机都连接到同1台交换机上。

3：在2）的基础上，在Mininet交互界面上新增1台主机并且连接到交换机上，再测试新拓扑的连通性。

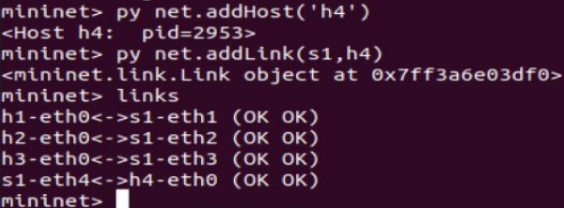

新建一个主机名为h4，再将h4与s1连接，因此在命令行输入如下：
py net.addHost('h4') py net.addLink(s1, h4)
使用用links查看连通情况。由图可知，新增的主机h4已经成功连接到交换机s1上。

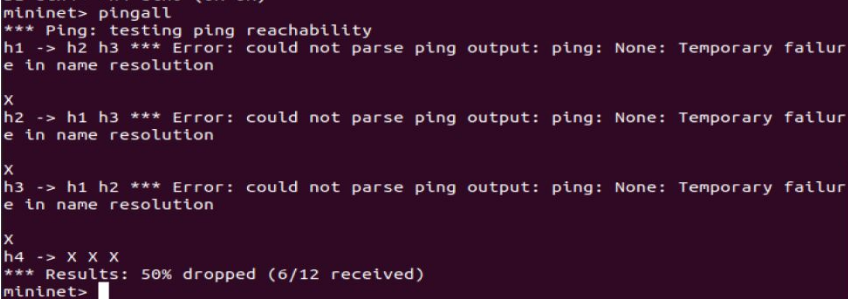

通过pingall命令，结果如下。可知新增的主机不能ping通其他主机。

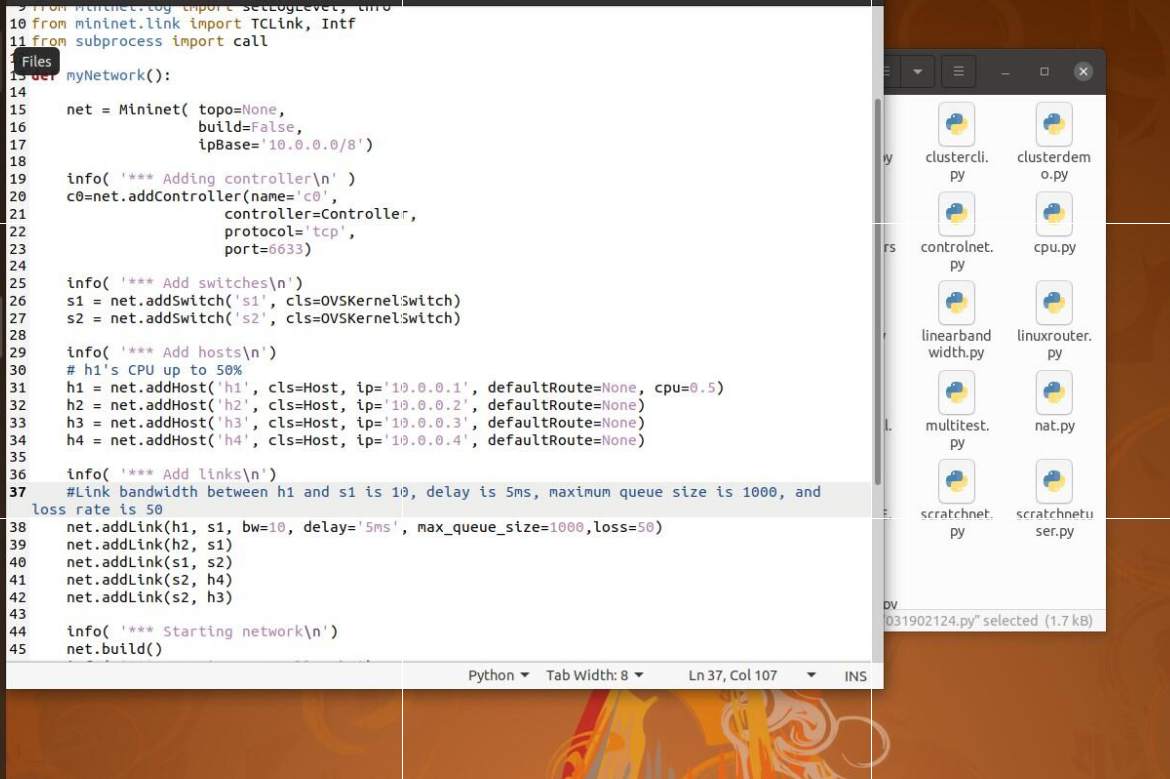

4：编辑（1）中第3步保存的Python脚本，添加如下网络性能限制，生成拓扑：

a) h1的cpu最高不超过50%；
b) h1和s1之间的链路带宽为10，延迟为5ms，最大队列大小为1000，损耗率50。

实验总结

第一次在Linux系统上进行编程开发，遇到了很多的问题，经常搞得自己心态很炸，仅仅通过PPT的讲解无法完全搞清楚改怎么运行，用csdn查了很多的资料，请教了很多的同学才能完成这次试验，也是通过完成这一次的实验，查阅了很多的资料，对于整个Mininet有了大概的了解和认识。
