VLAN标签的添加和剥除

接口对收发的以太网数据帧添加或剥除VLAN标签的处理依据接口的接口类型和缺省VLAN。下面分别介绍Access接口、Trunk接口、Hybrid接口对收发数据帧的处理过程。



Access接口添加和剥除VLAN标签的处理如图1和图2所示。

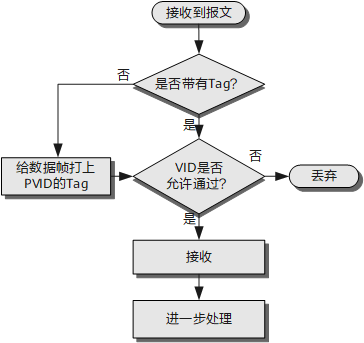

图1 Access接口添加VLAN标签的处理过程



图2 Access接口剥除VLAN标签的处理过程



Trunk接口

Trunk接口添加和剥除VLAN标签的处理如图3和图4所示。

图3 Trunk接口添加VLAN标签的处理过程

 图4 Trunk接口剥除VLAN标签的处理过程



Hybrid接口

Hybrid接口添加和剥除VLAN标签的处理如图5和图6所示。

图5 Hybrid接口添加VLAN标签的处理过程

图6 Hybrid接口剥除VLAN标签的处理过程





不同类型接口添加或剥除VLAN标签的比较

表1 各类型接口对数据帧的处理方式

接口类型	对接收不带Tag的报文处理	对接收带Tag的报文处理	发送帧处理过程
Access接口	接收该报文，并打上缺省的VLAN ID。	当VLAN ID与缺省VLAN ID相同时，接收该报文。 当VLAN ID与缺省VLAN ID不同时，丢弃该报文。	先剥离帧的PVID Tag，然后再发送。
Trunk接口	打上缺省的VLAN ID，当缺省VLAN ID在允许通过的VLAN ID列表里时，接收该报文。 打上缺省的VLAN ID，当缺省VLAN ID不在允许通过的VLAN ID列表里时，丢弃该报文。	当VLAN ID在接口允许通过的VLAN ID列表里时，接收该报文。 当VLAN ID不在接口允许通过的VLAN ID列表里时，丢弃该报文。	当VLAN ID与缺省VLAN ID相同，且是该接口允许通过的VLAN ID时，去掉Tag，发送该报文。 当VLAN ID与缺省VLAN ID不同，且是该接口允许通过的VLAN ID时，保持原有Tag，发送该报文。
Hybrid接口	打上缺省的VLAN ID，当缺省VLAN ID在允许通过的VLAN ID（Tagged VLAN或者Untagged VLAN）列表里时，接收该报文。 打上缺省的VLAN ID，当缺省VLAN ID不在允许通过的VLAN ID（Tagged VLAN或者Untagged VLAN）列表里时，丢弃该报文。	当VLAN ID在接口允许通过的VLAN ID（Tagged VLAN或者Untagged VLAN）列表里时，接收该报文。 当VLAN ID（Tagged VLAN或者Untagged VLAN）不在接口允许通过的VLAN ID列表里时，丢弃该报文。	当VLAN ID是该接口允许通过的VLAN ID（Tagged VLAN或者Untagged VLAN）时，发送该报文。可以通过命令设置发送时是否携带Tag。

由上面各类接口链路类型添加或剥除VLAN标签的处理过程可见，Access接口发出的数据帧肯定不带Tag，Trunk接口发出的数据帧只有一个VLAN的数据帧不带Tag，其他都带VLAN标签，Hybrid接口发出的数据帧可根据需要设置某些VLAN的数据帧带Tag，某些VLAN的数据帧不带Tag。
