FRR 配置 VRRP backup state

拓扑图：

DUT1 eth20-------DUT2 eth56

DUT2 eth456----TC1

DUT2 eth472----TC2



备注：因为目前仪表不支持配置VRRP协议，所以后面TC1相关地址信息皆为DUT1 eth20配置信息



测试步骤：

1、 配置DUT2 eth472----TC2地址信息：

40.40.40.1/24              40.40.40.40/24

2、 配置DUT1 eth20信息---VRRP master

config vlan add 200

config vlan member add 200 Ethernet20 -u

config interface ip add Vlan200 100.100.100.200/24

config interface vrrp add Vrrp1-v4 Vlan200

config interface vrrp ip add Vrrp1-v4 100.100.100.100/24

vtysh

configure

interface Vlan200

vrrp 1 version 2

vrrp 1 ip 100.100.100.100



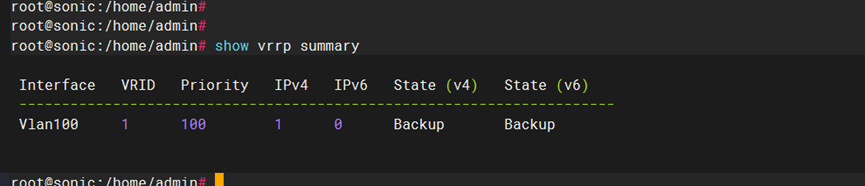

3、 配置DUT2 eth56信息---VRRP backup

config vlan add 100

config vlan member add 100 Ethernet56 -u

config interface ip add Vlan100 100.100.100.150/24

config interface vrrp add Vrrp1-v4 Vlan100

config interface vrrp ip add Vrrp1-v4 100.100.100.100/24

vtysh

configure

interface Vlan100

vrrp 1 version 2

vrrp 1 ip 100.100.100.100

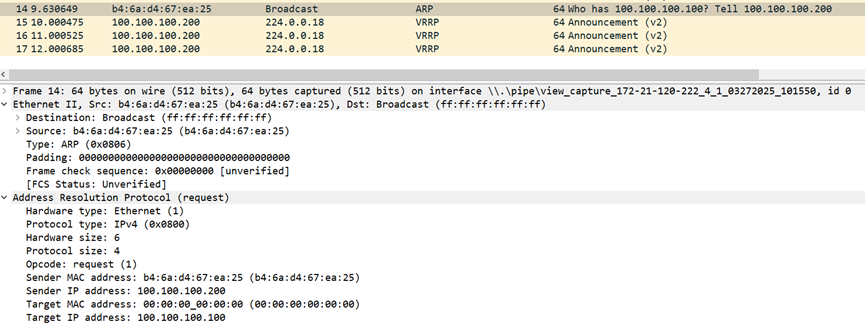

4、TC1增加发送arp reqeust报文，目的ip 100.100.100.100---设备不会回复arp报文

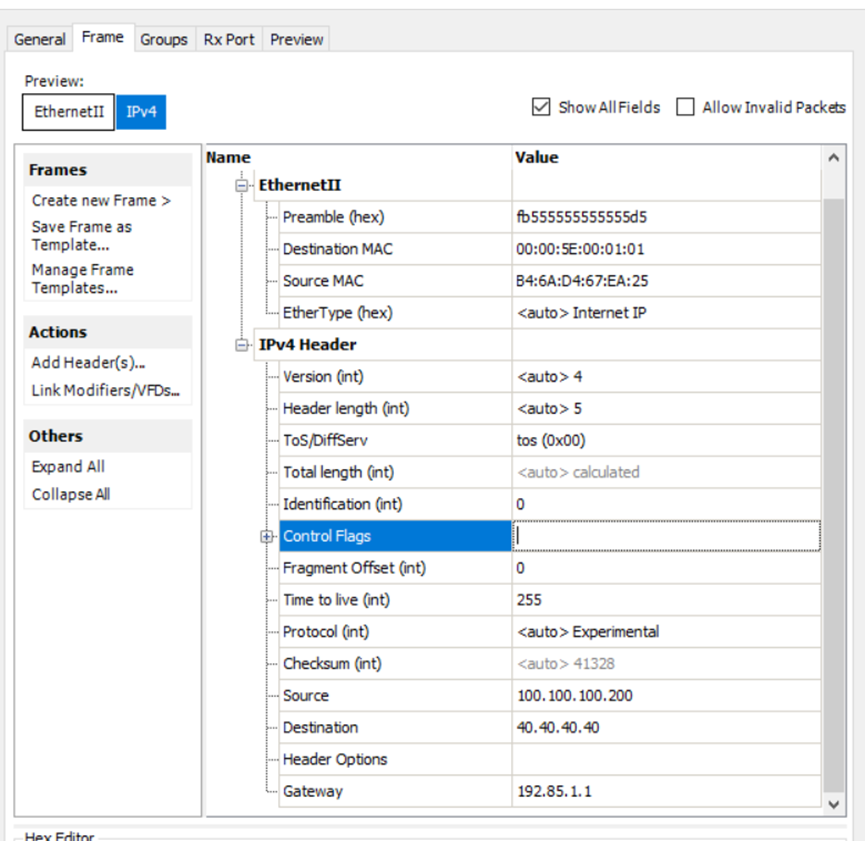

5、 TC1增加发送L3数据报文，目的ip 10.10.10.10，目的mac 00-00-5E-00-01-01

因为设备为backup，所以不会转发三层报文

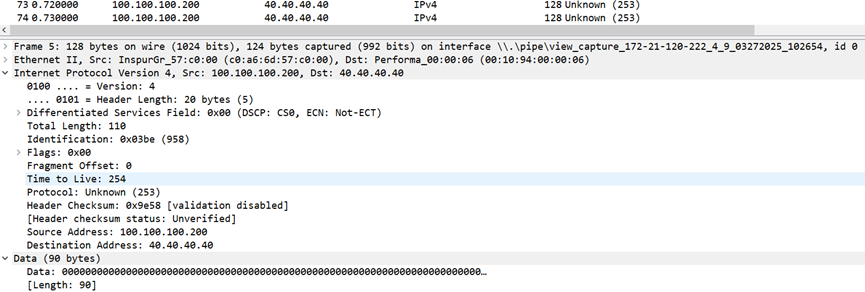

Shutdown master设备，backup切换为master设备，三层报文可以转发
