实验报告二

中国人民公安大学

Chinese people’ public security university



网络对抗技术

实验报告



实验二

网络嗅探与欺骗







学生姓名	李贞翔
年级	2018
区队	六区队
指导教师	高见





信息技术与网络安全学院

2020年11月5日



实验任务总纲

2020—2021 学年 第 一 学期

一、实验目的

1．加深并消化本课程授课内容，复习所学过的互联网搜索技巧、方法和技术；

2．了解并熟悉常用的网络嗅探方式，掌握常用抓包软件的使用方法和过滤技巧，能够对给定的数据包分析网络基本行为；掌握ARP欺骗的基本原理，以及基于ARP欺骗的DNS攻击方式；

3．达到巩固课程知识和实际应用的目的。

二、实验要求

1．认真阅读每个实验内容，需要截图的题目，需清晰截图并对截图进行标注和说明。

2．文档要求结构清晰，图文表达准确，标注规范。推理内容客观、合理、逻辑性强。

3．软件工具可使用office2003或2007、CAIN、Wireshark等。

4．实验结束后，保留电子文档。

三、实验步骤

1．准备

提前做好实验准备，实验前应把详细了解实验目的、实验要求和实验内容，熟悉并准备好实验用的软件工具，按照实验内容和要求提前做好实验内容的准备。

2．实验环境

描述实验所使用的硬件和软件环境（包括各种软件工具）；

开机并启动软件office2003或2007、浏览器、Wireshark、CAIN。

工具下载地址：
CAIN  https://pan.baidu.com/s/19qDb7xbj1L_2QnoPm71KzA

Wireshark   链接：https://pan.baidu.com/s/1BeXghjVV9Mll_cAmeMCTPg 密码：mbpv

迷你FTP   https://pan.baidu.com/s/16ms4hXVOmMHhDEe3WraRHQ

NetworkMiner  https://pan.baidu.com/s/14e3VluLPjWFKxqNhdpYO9Q

3．实验过程

1）启动系统和启动工具软件环境。

2）用软件工具实现实验内容。

4．实验报告

按照统一要求的实验报告格式书写实验报告。把按照模板格式编写的文档嵌入到实验报告文档中，文档按照规定的书写格式书写，表格要有表说图形要有图说。

第一部分   ARP欺骗



1.两个同学一组，进行实验拓扑环境如下图所示。

2.欺骗攻击前后，通过Arp-a命令验证欺骗是否成功（附截图）

3.欺骗过程中，在主机A开启Wireshark进行抓包，分析APR欺骗攻击过程中的数据包特点。（附截图）

4.欺骗过程中，在主机C开启Wireshark进行抓包，分析FTP协议的登录过程（附流程图）

5.欺骗完成后，主机C成功获取FTP用户名和密码（附截图）









ARP欺骗攻击过程展示

1、首先，在开始arp攻击之前，查看一下受害主机被欺骗前的状态

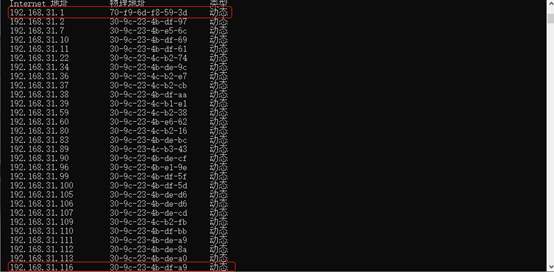

攻击前受害服务器192.168.31.118的ARP缓存状态







如图，框选住的分别是网关和攻击者的arp记录。

2、在ip地址为192.168.31.118的机器上运行cain，选择要嗅探的网卡。

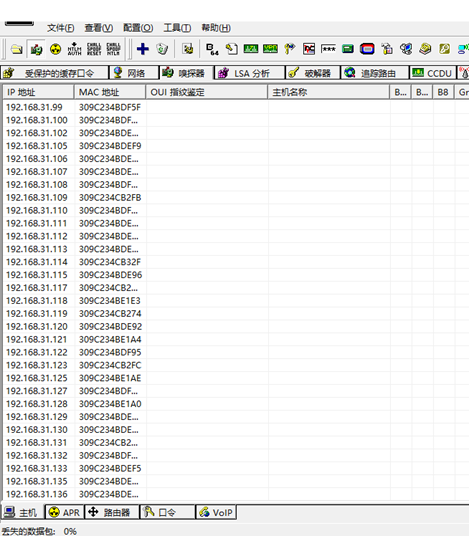

点选工具栏中的网卡图标，之后选择sniffer页，再选择左下角的hosts,右键选择“scan MAC address”，扫描局域网中的活动主机IP及MAC地址。







除网关外，扫描到了攻击目标192.168.31.118和网段上的其他主机。

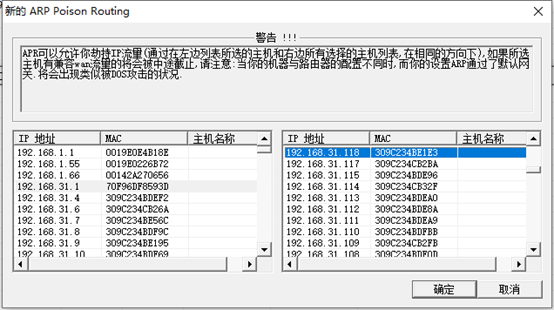

3、选中ARP页，点下列表栏空白处，点上方大加号，在弹出的窗口中选择要嗅探的目标主机。左面直接点网关，其它机器自动出现在右侧列表中，选中被欺骗的主机192.168.31.118。







点确定后，回到软件主窗体，点击工具栏第三个图标开始ARP欺骗。

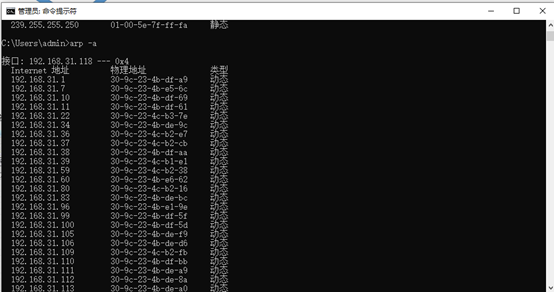

下图为欺骗开始后在192.168.31.118机器上用arp –a命令查询本机arp缓存表的情况，会发现缓存表中的网关对应的MAC地址变成了192.168.31.116号机（实施ARP欺骗的机器）的IP地址

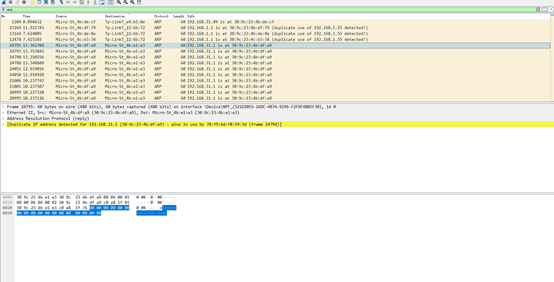

4.在被攻击主机192.168.31.118上使用wireshark抓包，捕获到如下数据包：







分析后可以发现，arp攻击核心原理就是利用了arp协议的一个缺陷：主机或网关收到一个arp应答包后，并不会去验证自己是否发送过对应的arp请求，也不会验证这个arp应答包的mac地址是否可信， 而是直接用该应答包里的ip地址与mac地址的映射关系替换掉自身arp缓存表中原有的相应信息。

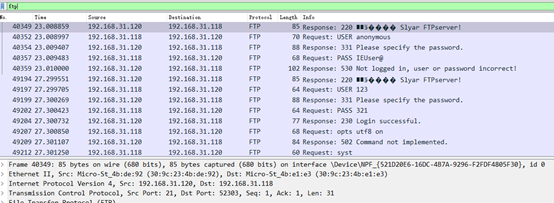

4.在ip地址为192.168.31.120的主机上建立ftp服务器（受害服务器），使用受害主机访问ftp服务器，使用wireshark在攻击者的主机上可以捕获到两个主机之间的ftp包。





从中可以看到，ftp服务器的用户名 是123，密码是321。

第二部分 DNS



1. 两个同学一组，A和B。

2.A同学正常访问网站www.ppsuc.edu.cn

3.B同学扮演攻击者，设计攻击方法，使用CAIN，通过DNS欺骗的方式，让A同学访问www.ppsuc.edu.cn网址的时候，访问到另外一台机器上的伪造网站

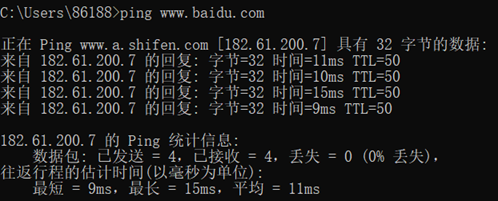

使用正常主机ping 百度，得到如下结果：



在第一部分完成arp欺骗的基础上在CAIN中添加DNS欺骗选项



此处我们把www.baidu.com的地址定位到192.168.242.145上。

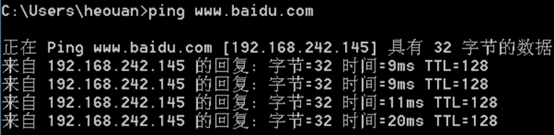

欺骗成功后，在被害机器上再ping www.baidu.com,发现已经被解析到了指定的IP地址上。





 第三部分 FTP协议分析



1. 两个同学一组，A和B。

2.A同学架设FTP服务器，并设置用户名和密码，例如gao / gao

3.B同学在机器中安装Wireshark，并将其打开；之后用用户名和密码登陆A同学的FTP服务器，并上传一张图片和一个压缩包。

4.B同学停止Wireshark抓包，并和A同学一起分析数据包中的FTP登录过程，还原登录用户名和密码，以及上传文件。

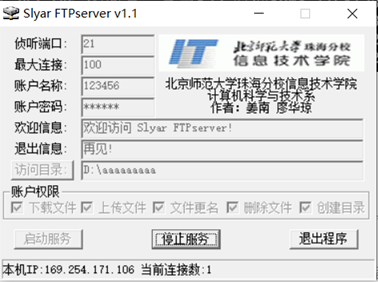

在ip为172.22.167.60的主机上建立ftp服务器（此处本机ip显示有误），密码654321：

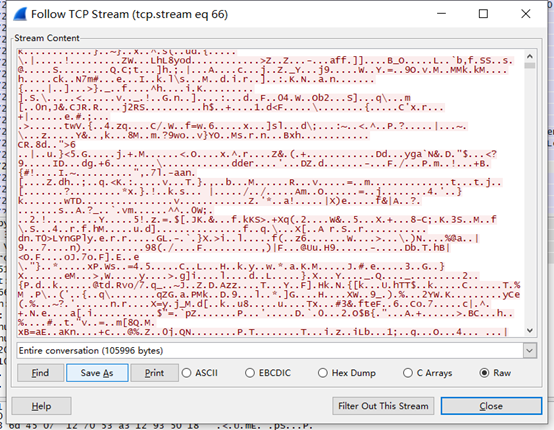

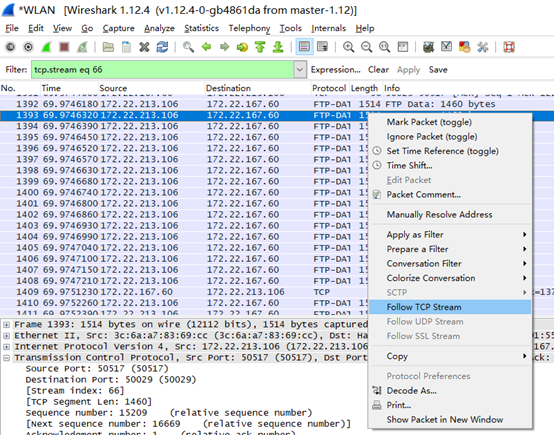

  追踪流





 流分析

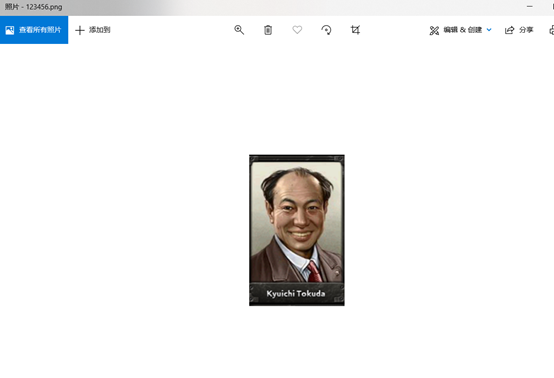

 还原FTP传输文件：还原到桌面，更改为.png格式，可以看到原图片。
