实验二 18网安二区徐艺嘉

中国人民公安大学

Chinese people’ public security university



网络对抗技术

实验报告



实验二

网络嗅探与欺骗







学生姓名	徐艺嘉
年级	2018级
区队	网安二区
指导教师	高见





信息技术与网络安全学院

2016年11月7日



实验任务总纲

2016—2017 学年 第 一 学期

一、实验目的

1．加深并消化本课程授课内容，复习所学过的互联网搜索技巧、方法和技术；

2．了解并熟悉常用的网络嗅探方式，掌握常用抓包软件的使用方法和过滤技巧，能够对给定的数据包分析网络基本行为；掌握ARP欺骗的基本原理，以及基于ARP欺骗的DNS攻击方式；

3．达到巩固课程知识和实际应用的目的。

二、实验要求

1．认真阅读每个实验内容，需要截图的题目，需清晰截图并对截图进行标注和说明。

2．文档要求结构清晰，图文表达准确，标注规范。推理内容客观、合理、逻辑性强。

3．软件工具可使用office2003或2007、CAIN、Wireshark等。

4．实验结束后，保留电子文档。

三、实验步骤

1．准备

提前做好实验准备，实验前应把详细了解实验目的、实验要求和实验内容，熟悉并准备好实验用的软件工具，按照实验内容和要求提前做好实验内容的准备。

2．实验环境

描述实验所使用的硬件和软件环境（包括各种软件工具）；

开机并启动软件office2003或2007、浏览器、Wireshark、CAIN。

工具下载地址：
CAIN  https://pan.baidu.com/s/19qDb7xbj1L_2QnoPm71KzA

Wireshark   链接：https://pan.baidu.com/s/1BeXghjVV9Mll_cAmeMCTPg 密码：mbpv

迷你FTP   https://pan.baidu.com/s/16ms4hXVOmMHhDEe3WraRHQ

NetworkMiner  https://pan.baidu.com/s/14e3VluLPjWFKxqNhdpYO9Q

3．实验过程

1）启动系统和启动工具软件环境。

2）用软件工具实现实验内容。

4．实验报告

按照统一要求的实验报告格式书写实验报告。把按照模板格式编写的文档嵌入到实验报告文档中，文档按照规定的书写格式书写，表格要有表说图形要有图说。

第一部分   ARP欺骗

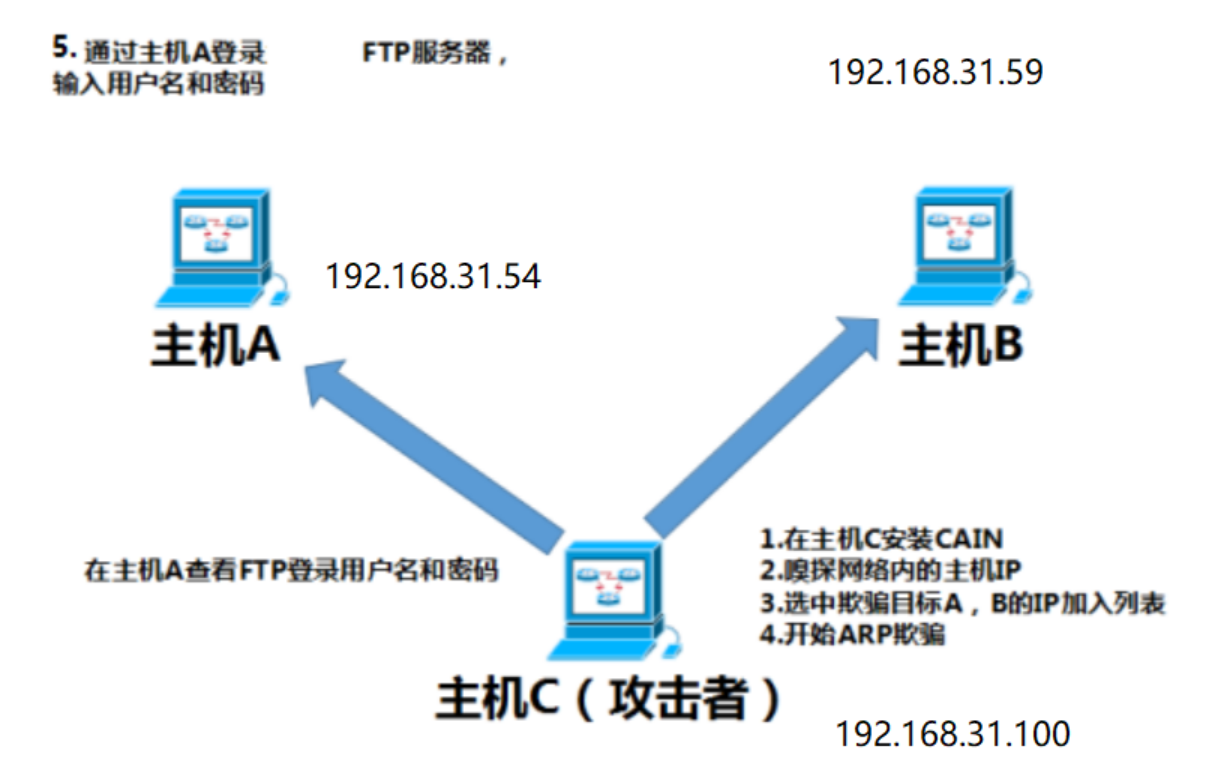

1.两个同学一组，进行实验拓扑环境如下图所示。

2.欺骗攻击前后，通过Arp-a命令验证欺骗是否成功（附截图）

3.欺骗过程中，在主机A开启Wireshark进行抓包，分析APR欺骗攻击过程中的数据包特点。（附截图）

4.欺骗过程中，在主机C开启Wireshark进行抓包，分析FTP协议的登录过程（附流程图）

5.欺骗完成后，主机C成功获取FTP用户名和密码（附截图）

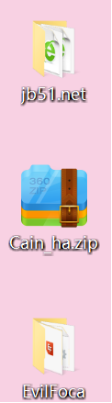

1：搭建实验环境，安装实验所需要的软件





2：查询受害主机被欺骗前的状态

在两台虚拟机之间进行实验，A机用来做攻击者，IP地址为192.168.31.64，B机用来做受害者，IP地址为192.168.31.63，C机用来做受害者，IP地址为192.168.31.65，他们两台机器共同的网关是192.168.31.1

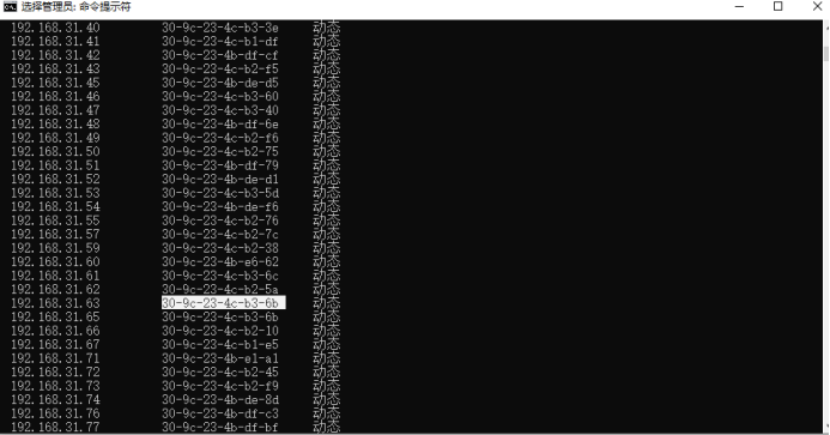

ARP欺骗前B机 192.168.226.63机正常缓存表和IP地址

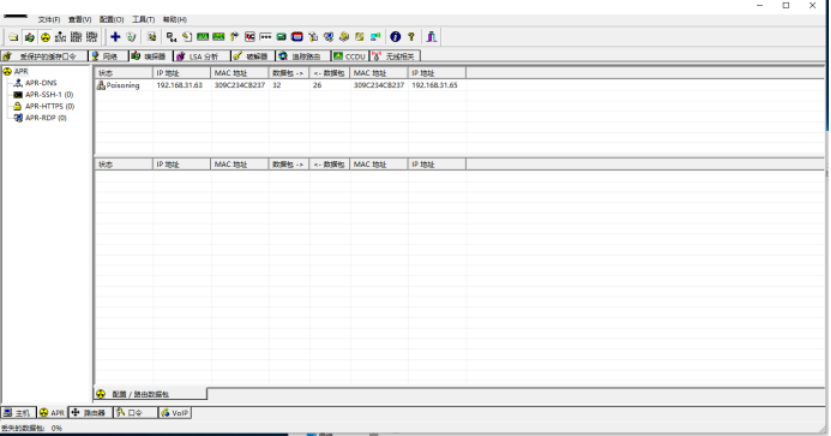

3：在A机上运行cain,选择要嗅探的网卡（单网卡，默认就可以），点选工具栏中的网卡图标，之后选择sniffer页，再选择左下角的hosts,右键选择“scan MAC address”，扫描局域网中的活动主机IP及MAC地址

除网关外，扫描到了攻击目标192.168.31.63和主机192.168.31.65

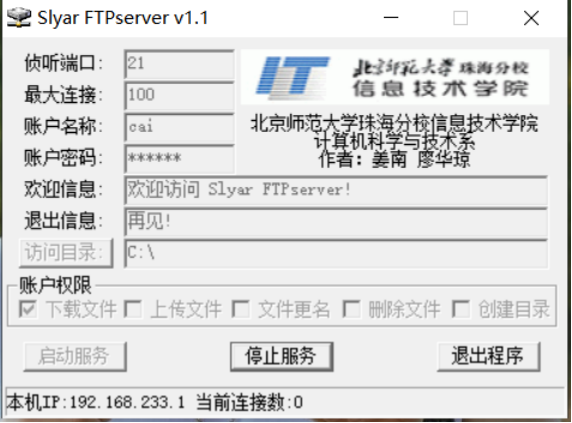

4：在B机上搭建FTP

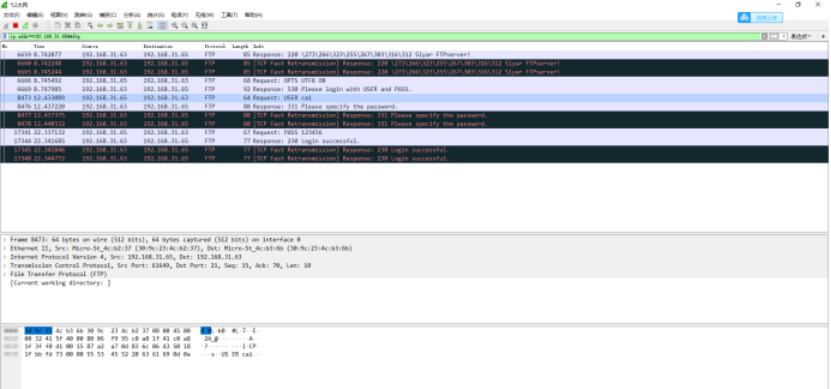

5：C机登录B机的FTP，在A机处攻击后在wireshark中进行捕获B机的FTP登陆用户名和密码





第二部分 DNS



1. 两个同学一组，A和B。

2.A同学正常访问网站www.ppsuc.edu.cn

3.B同学扮演攻击者，设计攻击方法，使用CAIN，通过DNS欺骗的方式，让A同学访问www.ppsuc.edu.cn网址的时候，访问到另外一台机器上的伪造网站

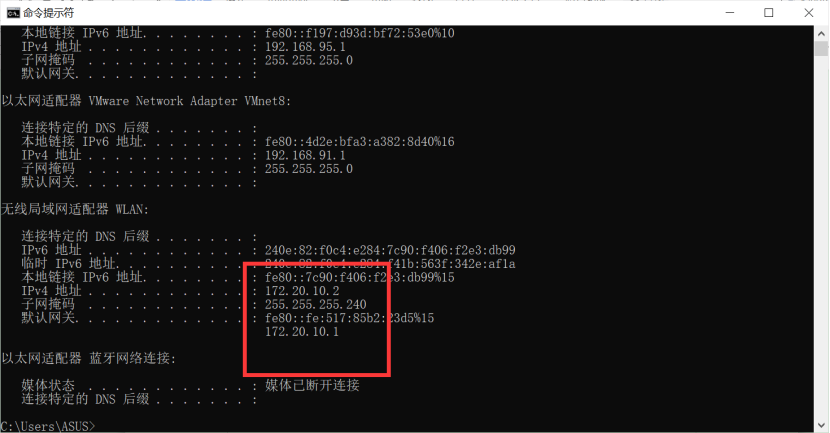

1:搭建实验环境，虚拟机A为被攻击方ip为172.20.10.3，主机B为攻击方ip为172.20.10.2，他们的网关都是172.20.10.1





2：攻击之前在虚拟机A上登陆网站www.baidu.com，显示该网站ip为22.181.38.149

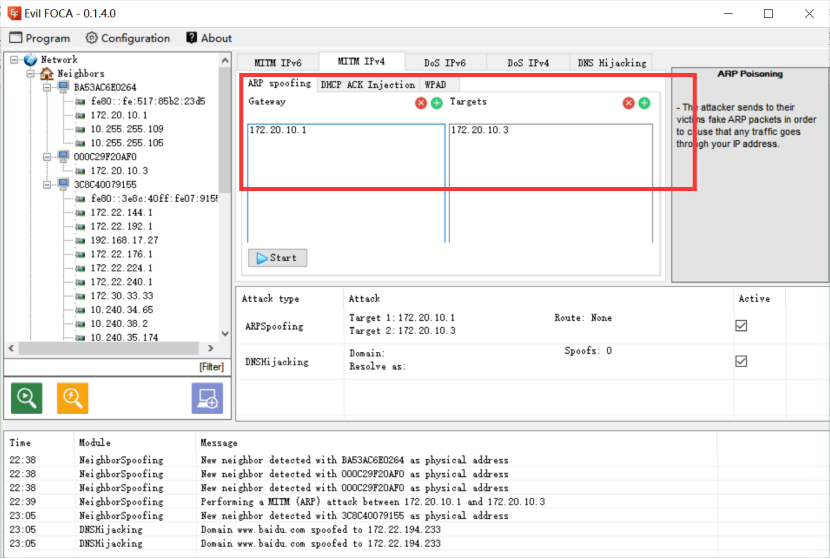

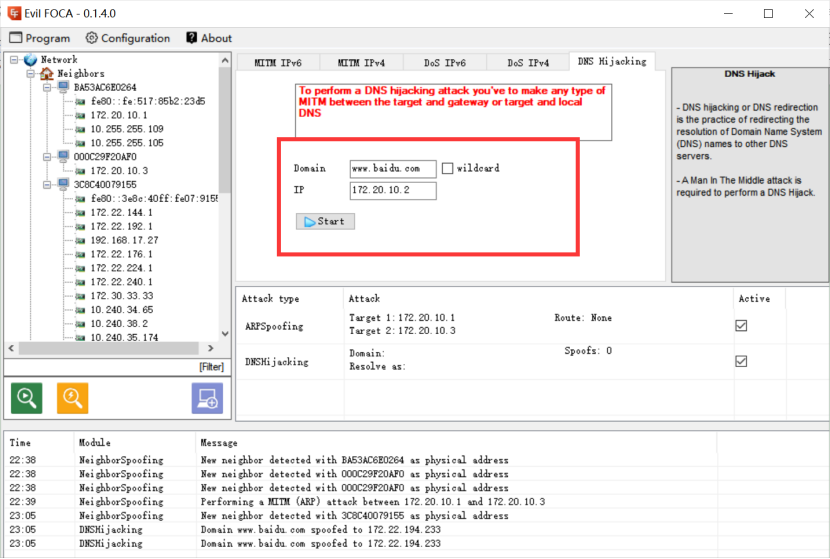

3：进行攻击

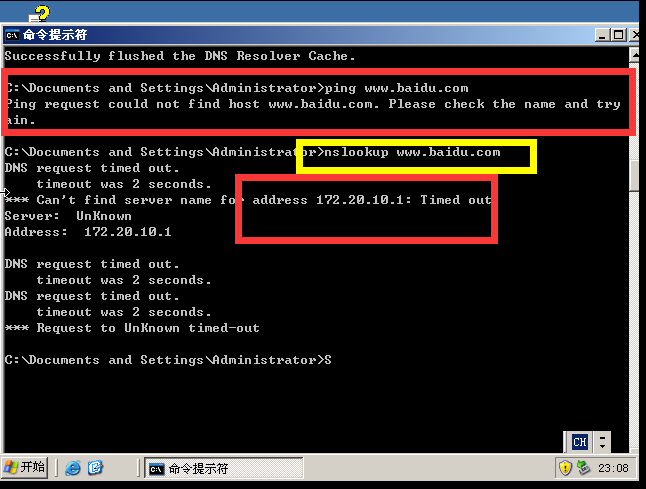

4：攻击之后再在虚拟机上ping www.baidu.com发现ping不通，显示找不到主机，再在虚拟机上查看该网站ip,发现网关已经变为自己所设置的ip





第三部分 FTP协议分析

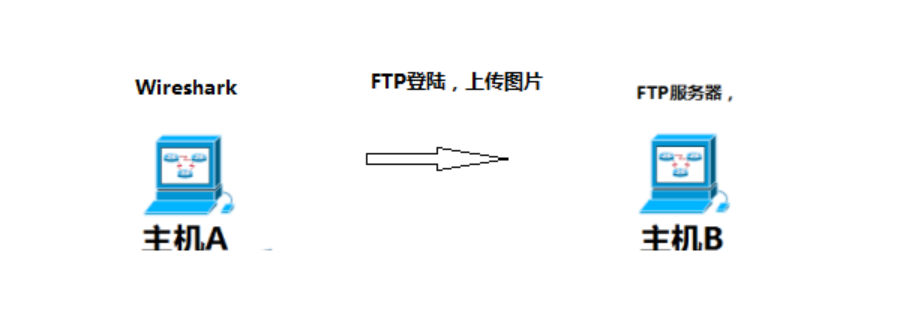

1. 两个同学一组，A和B。

2.A同学架设FTP服务器，并设置用户名和密码，例如gao / gao

3.B同学在机器中安装Wireshark，并将其打开；之后用用户名和密码登陆A同学的FTP服务器，并上传一张图片和一个压缩包。

4.B同学停止Wireshark抓包，并和A同学一起分析数据包中的FTP登录过程，还原登录用户名和密码，以及上传文件。

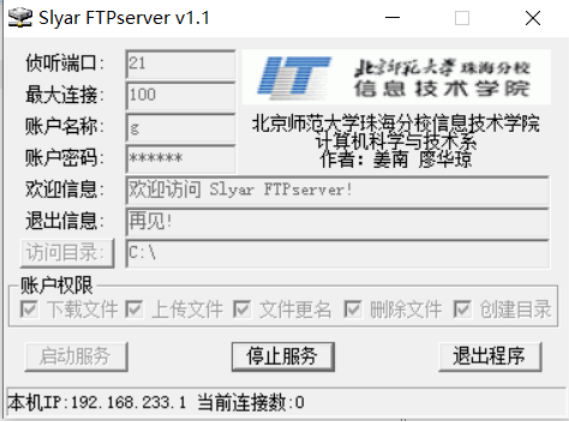

 1：主机A IP：192.168.43.99，B主机ip：192.168.43.85，在主机A上搭建FTP服务器

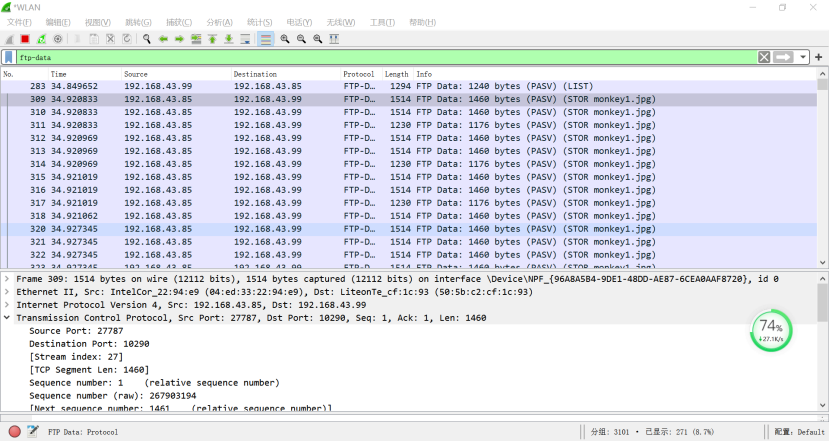

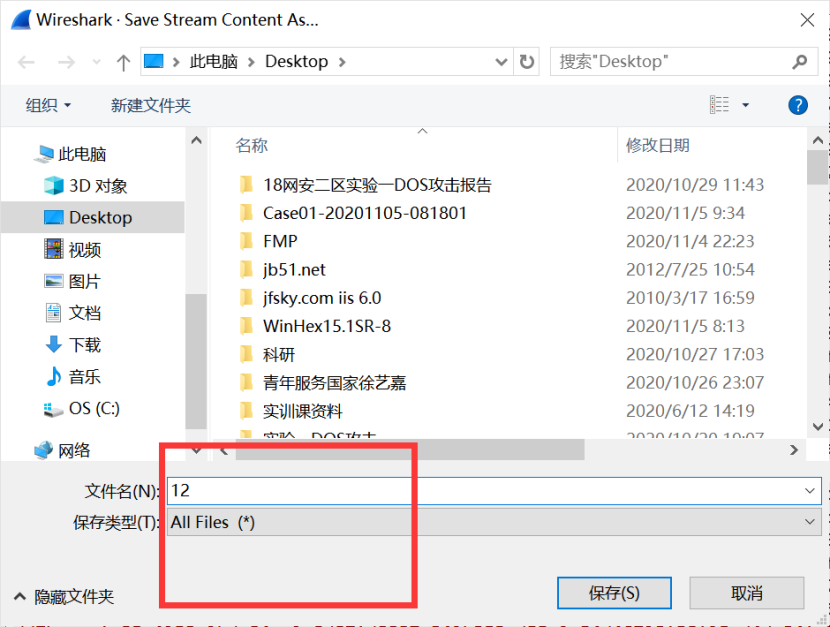

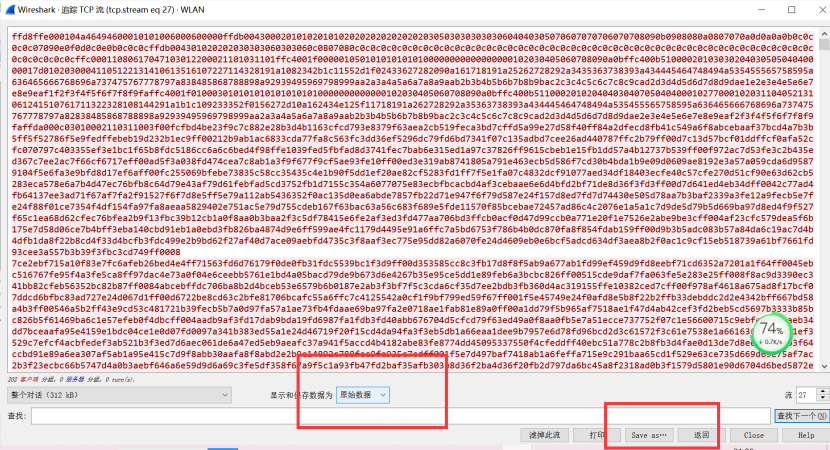

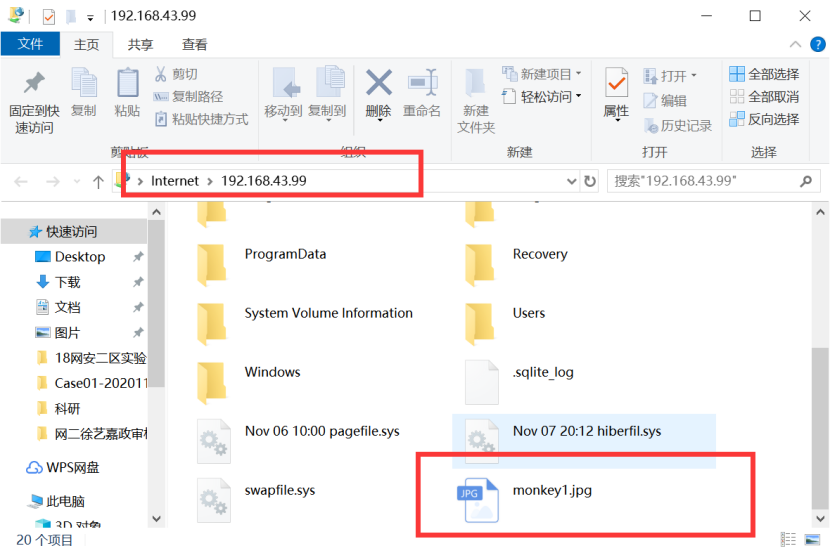

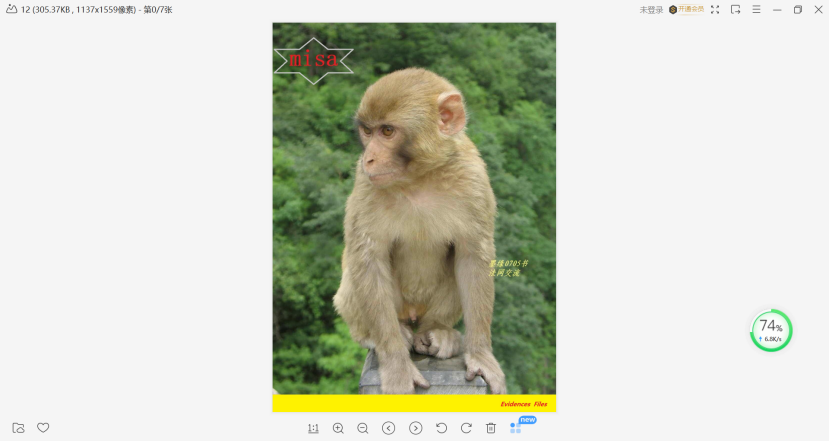

3:在wireshark中捕获FTP包，恢复出上传的图片
