FMC229-8路DAC&2路ADC 的FMC子卡

FMC229-8路DAC&2路ADC 的FMC子卡



一、板卡概述
　　FMC229-8路DAC&2路ADC 的FMC子卡 是公司自主研发的8路250Msps DA 16bit,2路AD 250Msps 14bit AD 板卡。板卡采用标准FMC子卡架构，可方便的与其他FMC板卡实现高速互联，可广泛用于高频模拟信号采集等场合。

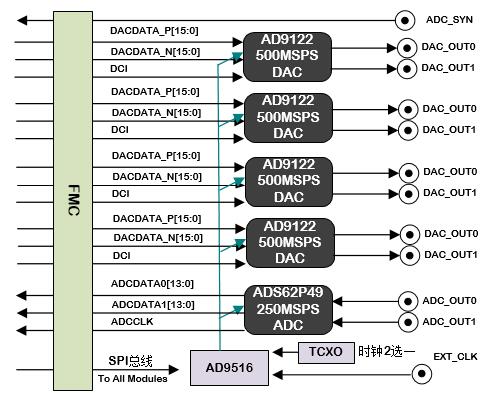

二、功能介绍
     1、DAC采用ADI的AD9122，2通道250M，16bit，共4片；
     2、ADC采用TI的ADS62P49，2通道250M，14bit，共1片；
     3、时钟采用AD9516，支持板上时钟和外接时钟；
     4、共12个SSMB接口，1个FMC/HPC接口；
     5、外同步信号用来同步ADC的数据采样信号，可选；
     6、外时钟使多个子板工作在同拼时钟下。

三、软件支持
     基于spartan6、Virtex5、Virtex6系列的FPGA测试例子程序。

四、硬件测试平台介绍
     可与公司自主产品136号，、204号、Xilinx ML605开发板、VC707开发板开发板等配合使用。
