FMC451-基于JESD204B的4路1GspsAD 4路1.25Gsps DA FMC子卡

FMC451-基于JESD204B的4路1GspsAD 4路1.25Gsps DA FMC子卡





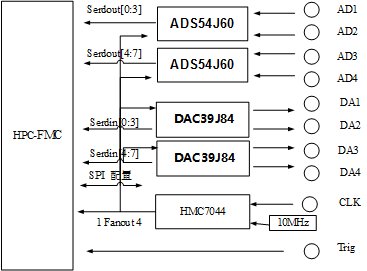

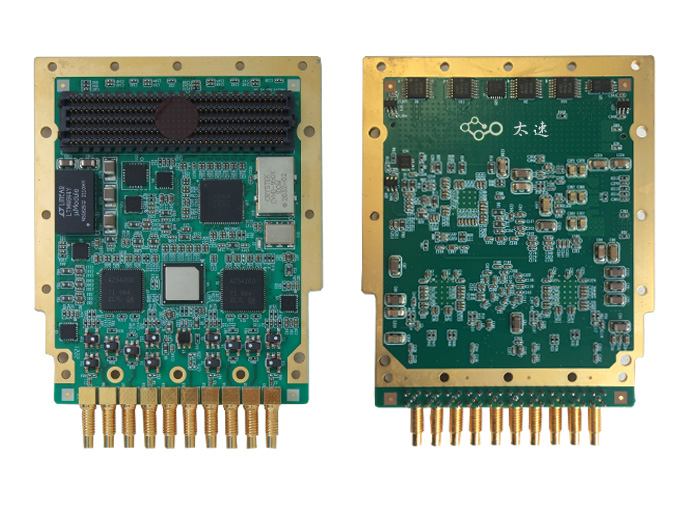

一、板卡概述

      板卡为标准FMC接口子卡，  ADC采用两片TI的ADS54J60， 4通道1Gsps，16bit， DAC采用2片 TI的DAC39J84 ，4通道 16bit 1.25Gsps 时钟采用HMC7044，支持板上时钟和外接时钟；  共10个SSMB接口，1个FMC/HPC接口。





二、性能指标

板卡功能	参数		内容
ADC	芯片型号		ADS54J60
	路数		4路ADC，
	采样率		1Gsps
	数据位		16bit
	数字接口		JESD204B
	模拟接口		交流耦合
	模拟输入		±1V
	输入阻抗		50Ω
	模拟指标
DAC	芯片型号		DAC39J84
	路数		4路DAC，
	转换率		1.25Gsps
	数据位		16bit
	数字接口		JESD204B
	模拟接口		交流耦合
	模拟输出		±1V
	输出阻抗		50Ω
	模拟指标		信噪比SNR：69.327dBFS
时钟	PLL芯片		HMC7044
	板载晶振		10MHz 温补晶振VCXO
	外输入时钟		默认10MHz，3.3V LVTTL电平
外触发	路数		1路输入
	电平		3.3V LVTTL电平
连接器类型	FMC-LPC		ASP_134604_01
	前面板		10路 SSMB
板卡标准	FMC  ANSI/VITA 57.1 - 2008
板卡尺寸	69X76.5mm
板卡重量	（含散热片）
板卡供电	+12V@1A
板卡功耗	8W
工作温度	Industrial  -20℃到+70℃
支持母板	Xilinx board	V6、V7、KU、VU、 ZYNQ、ZU开发板
	Orihard board	136、270、367、288、330、274、3、9



三、软件内容

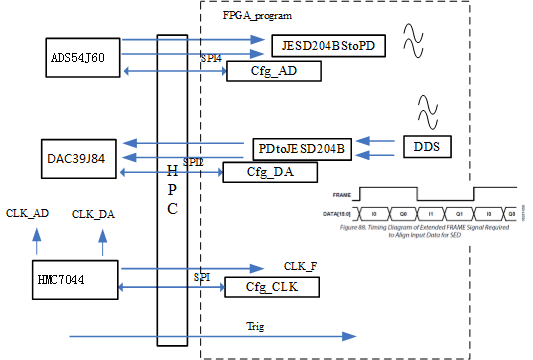

      提供ISE或者Vivado版本的FMC接口AD输入或者DA输出，时钟配置、外触发接入的参考测试程序，支持的FPGA型号或者板卡见说明书表格。













四、板卡应用

      板卡配置FPGA母板用于模拟信号、无线电、光电、雷达的采集输出场景。
