一、产品概述
基于CPCI结构完成40路AD输入，30路DA输出的信号处理平台，处理平台采用双DSP+FPGA的结构，DSP采用TI公司新一代DSP TMS320C6678，FPGA采用Xilinx V5 5VLX110T-1FF1136芯片，设计尽量采用工业级芯片。该方案描述了技术要求，硬件设计、软件设计方案。提出任务的质量保证与控制要求、验收与交付要求。
1、标准6U cPCI 板卡结构。
2 采用双DSP，TMS320C6678，实现各8核，1.25GMHz的快速数据处理。
3、采用FPGA实现AD，DA数据收发，并与DSP进行传输。
4、DA: 不少于30路，±10V，16位，建立时间约0.01mS；
5、AD：不少于40通道，±10V， 16位，采样速率8kHz;
6、开发工具CCS：用户在此开发工具上可使用标准的C（或C++）对于全部资源进行操作和信号处理（DSP）等
7、工作环境：工业级应用

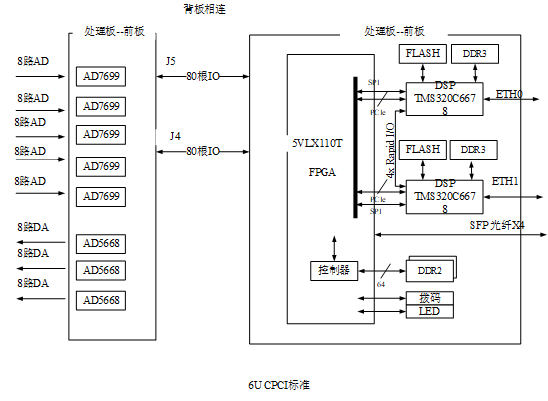

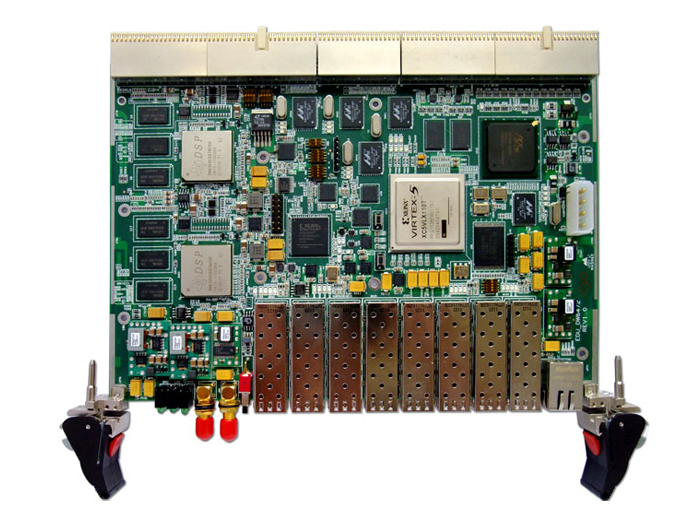

二、处理板硬件
三、底层软件开发
3.1 DSP底层程序设计
DSP 程序采用CCS4.0以上版本进行编译，程序包括几部分：
A、DDR2驱动
实现DDR2的寄存器访问和设置，配置DDR2的接口参数，实现数据的访问，同时测试DDR2的空间是否有误码数据，全部空间进行测试。
B、 Flash驱动
实现Flash空间的擦除，写数。此部分还包括EMIF接口的配置。
C、 Boot引导程序，实现DSP程序的二次加载，实现简单程序的加载成功。
D、 RapidIO驱动，实现两个DSP之间的RapidIO收发数据，分别做主从，采用DMA和中断方式，实现两路数据的交互。
E、 多核工作，实现8核CPU的共享内存，并把数据分别传送给8个CPU同时处理。
F、 PCIe 驱动，PCIe驱动要结合FPGA程序进行调试，DSP端实现PCIe的DMA ，中断传输，能正确读FPGA中的FIFO和寄存器数据，能正确写FPGA中的FIFO和寄存器数据。
G、 以太网程序，DSP通过以太网接口，利用TI的测试例子程序，实现数据的回环测试，保证硬件链接可靠。
3.2 FPGA 程序设计
FPGA程序主要包含：
A、 AD，DA参数的配置，通过SPI接口配置寄存器参数，实现AD、DA工作在合理的状态
B、DDR2的控制和访问，FPGA实现DDR2芯片的控制，数据的读写，实现AD，DA通道数据的缓存。
C、 PCIe接口，PCIe接口与DSP互联，实现X2模式访问，可以实现AD，DA数据的交互，寄存器的访问，实现DMA和中断方式。
D、光纤驱动，实现四路的光纤采用RocketIO协议实现数据的收发。
3.3 应用测试程序

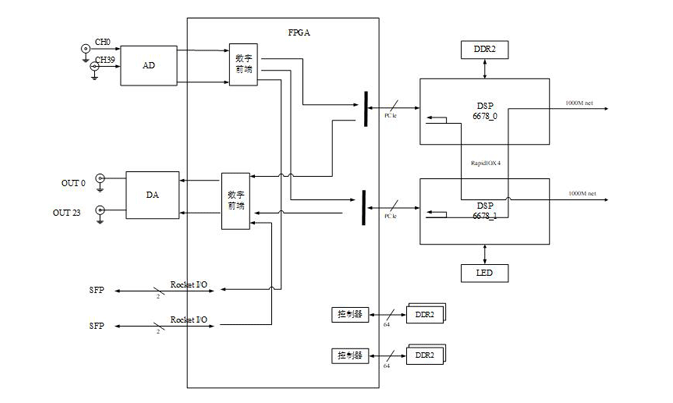

应用测试程序主要测试数据流如下：
（1） 40路AD，进入FPGA，通过PCIe同时进入两个DSP，做简单的缓存，通过RapidIO进入另外一个DSP，并通过网络发送到客户端进入PC机，缓存显示。
(2) AD 数据通过光纤SFP 发送出，并回环进入到另外两个SFP，并通过DA输出。
（3） 在DSP中的AD数据，同时通过PCIe发送到FPGA，通过DA输出。
（4） 在该数据流中，AD的数据复用后分成3个通道分别进入到两个DSP和光纤。
（5） 两个DSP，和光纤过来的数据，进行三选一，同时给24路DA。
（6）FPGA上的DDR2 主要做备份，可能在FPGA中做预处理的时候要用上，在模块测试中已经完成。
四、基于Labview的监客户端软件开发

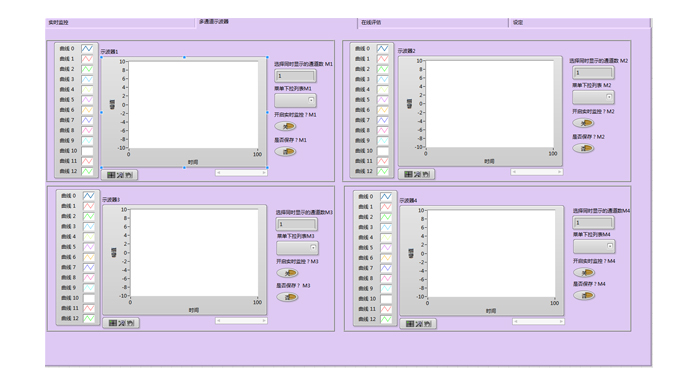

4.1 软件界面

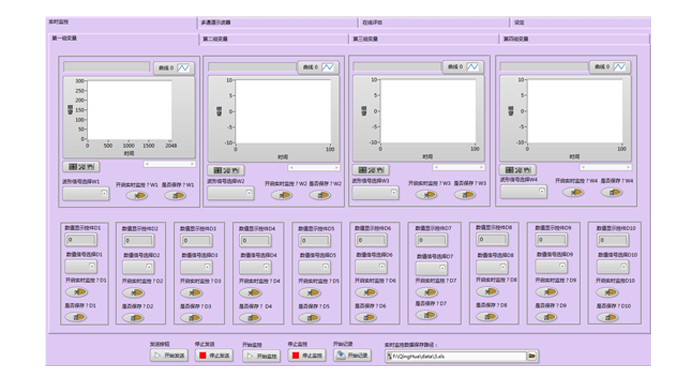

图 实时监控界面
4.2程序框图整体设计
图上位机程序框图
4.3 收发数据
（1）发送数据：运行上位机程序，右击“波形信号选择”按钮，选择后，波形图对应的字符串显示控件会显示发送的信号名称，点击“发送按钮”即可向下位机发送数据；如果想停止发送可点击“停止发送”按钮。如在“波形信号选择W1”的下拉菜单中选择控制信号->全部频率->作动器5，则波形图表1的字符串显示控件如图20所示
图 发送数据时选择信号的显示
（2）接收数据：想查看波形，需在运行后点击对应的“开启实时监控”按钮，使之处于“开”状态；想保存波形数据，需在运行后点击“开始记录”，并点击对应的“是否保存”按钮，使之处于“是”状态，如果想停止监控，点击“停止记录”按钮。
|
