设计资料：IEB-AN-2121 基于PCM5102A的2路384Ksps 32bit DA输出核心板

IEB-AN-2121 基于PCM5102A的2路384Ksps 32bit DA输出核心板













一、板卡概述



      基于PCM5102A的2路384Ksps 32bit DA输出核心板，采样邮票孔结构，实现高精密电源供应，2路单端信号输出，实现高信噪比的声音信号输出播放，或者高精密模拟信号参考输出。数字端接入单片机或者ARM，实现可工程化应用解决方案。





二、板卡参数及性能



板卡功能	参数		内容
ADC	无
DAC	芯片型号		PCM5102A
	路数		2路DAC，
	采样率		384Ksps
	数据位		32bit
	数字接口		I2S
	模拟接口		直流耦合
	模拟输出		单端输出 ±10V；直流至200KHz
	输出阻抗		1KΩ
	绝对最大输入		无损坏情况下 ±60 V（峰值）
	模拟指标
连接器类型			邮票孔
板卡标准
板卡尺寸	69X76.5mm
板卡重量	（含散热片）
板卡供电	+9V@500mA;+5V@200mA
板卡功耗	0.5W
工作温度	Industrial  -40℃到+70℃

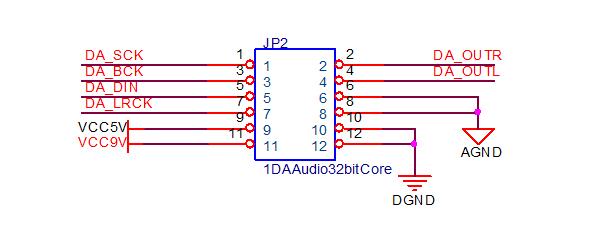

三、信号定义










四、扩展电路
      与FPGA接口，扩展PCIe，PXIe，VPX的输出卡









      与ARM或者单片机结合，扩展网络接口的输出适配器
