基于Kintex-7 XC7K325T的FMC USB3.0四路光纤数据转发卡

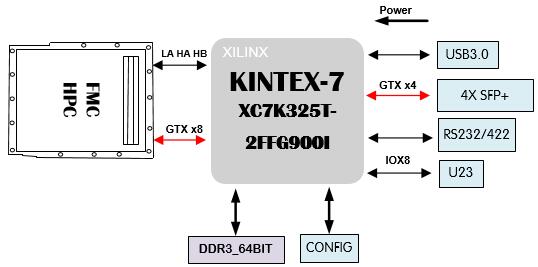

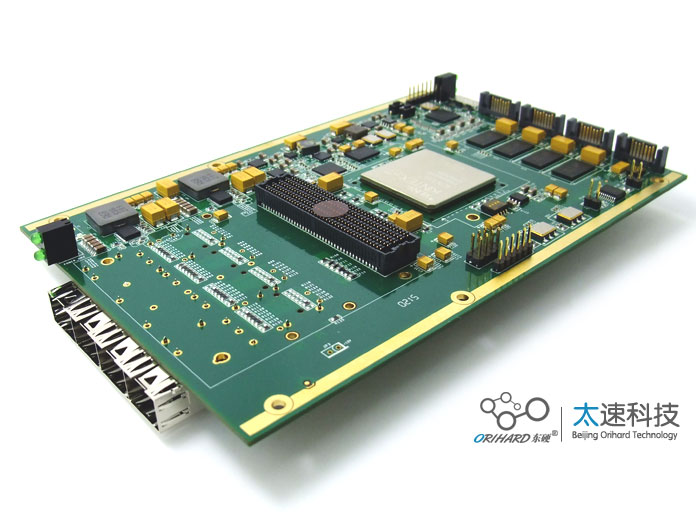

一、板卡概述

　　本板卡基于Xilinx公司的FPGAXC7K325T-2FFG900 芯片，pin_to_pin兼容FPGAXC7K410T-2FFG900 ，支持64bit DDR3容量2GByte，USB3.0接口，HPC的FMC连接器，4路光纤接口，板卡支持各种接口输入，USB3.0软件具有windows，Linux驱动。









二、功能和技术指标：

板卡功能	参数内容
主处理器	xilinx  XC7K325T-2FFG900I
板卡标准	自定义大小板卡
电气规范	USB3.0
FMC接口	FMC  ANSI/VITA 57.1 – 2008 ，ASP-134486-01 HPC中LA，HA，HB全部接口和DP0~DP7 8路高速接口
板载缓存	1路 64bit DDR3， 容量2GByte
加载Flash	128Mbit @PC28F128MAP30
高速接口	GTX  4路光纤接口，支持万兆光纤、Aurora、RapidIO等协议 USB3.0
低速接口	1路RS232/RS422 8个LVTTL GPIO 四个LED灯
板卡尺寸	12X18X2cm
板卡重量	（含散热片）
板卡供电	+12V@3A
板卡功耗	36W
工作温度	Industrial  -20℃到+65℃

三、接口测试软件:

板卡功能	参数内容
主处理器	xilinx XC7K325T-2FFG900I
软件版本	ISE14.7
编程语言	Verilog
板卡接口测试程序	DDR测试、RS232测试程序，GPIO测试程序
板卡接口应用程序	USB3.0接口测试程序， Windows 7，Linux驱动程序
板载FMC测试程序	根据子卡型号提供对应的测试接口程序



四、应用领域

      数据采集IO卡，软件无线电处理平台
