高速数据采集系统设计方案：130-基于PCIe的中速模拟AD采集卡

基于PCIe的中速模拟AD采集卡

一、产品概述

      基于PCIe的一款分布式高速数据采集系统，实现多路AD的数据采集，并通过PCIe传输到存储计算服务器，实现信号的分析、存储。

      产品固化FPGA逻辑，适配8路125Msps/4路250Msps/2路500Msps/1路 1Gsps采集，实现PCIe的触发采集，单次采集容量2GB，开源的PCIe QT客户端软件，用户可以在很短的时间内完成采集器程序的开发，如连续信号采集、数据处理算法、网络通讯等，开发效率高、难度小。

      适用于：实验室数据采集，记录等应用。















二、技术规格

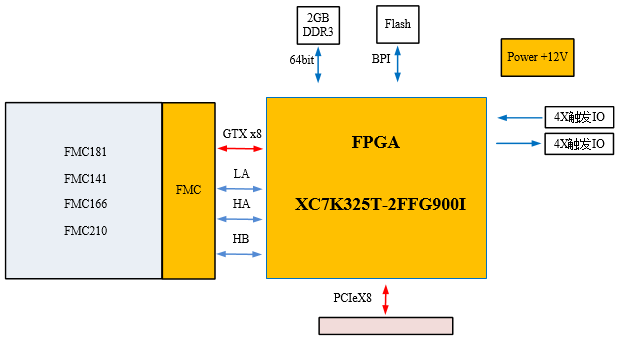

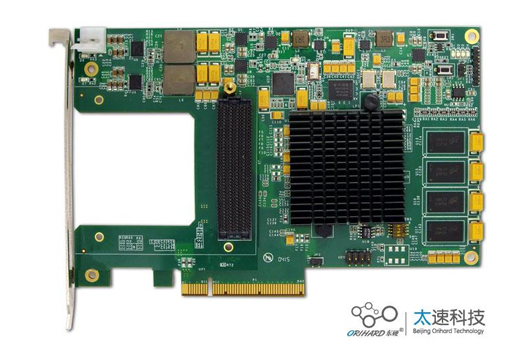

2.1 基于XC7K 325T 的数字底板



板卡功能	参数内容
主处理器	xilinx  XC7K325T-2FFG900I
板卡标准	PCI EXPRESS CARD REV. 1.1
电气规范	支持1路PCIe X8/X4 支持PCI Express V1.1 V2.0标准
FMC接口	FMC  ANSI/VITA 57.1 – 2008 ，ASP-134486-01 HPC中LA，HA，HB全部接口和DP0~DP7 8路高速接口
板载缓存	1路 64bit DDR3， 容量2GByte
加载Flash	128Mbit @PC28F128MAP30
高速接口	PCIeX8
低速接口	8路 LVTTL IO
板卡尺寸	167.64*111.15
板卡重量	（含散热片）
板卡供电	+12V@3A
板卡功耗	36W
工作温度	Industrial  -20℃到+65℃

2.2 FMC AD 子卡

产品型号: ORI136AN181



子卡照片	子卡型号: FMC181
	（1）ADC采用ADI的AD9253，共8路输入，支持80M/105M/125Msps 采样； （2）AD模拟输入带前端放大器和滤波电路，支持±2Vpp输入，支持直流耦合； （3）时钟采用AD9516，支持板上时钟和外接时钟；可以自由配置采样率； （4）10个SSMB接口，8路模拟输入，1路外时钟，1路同步信号.

产品型号: ORI136AN141



子卡照片	子卡型号: FMC141
	（1）ADC采用ADI的AD9467，共4路输入，支持250Msps 16bit采样； （2）AD模拟，支持±1Vpp 单端，交流耦合输入； （3）时钟采用AD9516，支持板上时钟和外接时钟；可以自由配置采样率； （4）7个SSMB接口，4路模拟输入，1路外时钟，2路同步信号.

产品型号: ORI136AN166

子卡照片	子卡型号: FMC166
	（1）ADC采用ADI的AD9684，共2路输入，支持500Msps 14bit采样； （2）AD模拟，支持±1Vpp 单端，交流耦合输入； （3）时钟采用AD9516，支持板上时钟和外接时钟；可以自由配置采样率； （4）7个SSMB接口，2路模拟输入，1路外时钟，1路同步信号.



产品型号: ORI136AN210

子卡照片	子卡型号: FMC210
	（1）ADC采用TI的ADS5400，共1路输入，支持1Gsps 12bit采样 （2）AD模拟，支持±1Vpp 单端，交流耦合输入； （3）时钟采用AD9516，支持板上时钟和外接时钟；可以自由配置采样率； （4）4个SMA接口，1路模拟输入，1路外时钟，1路同步信号.

3 应用软件

      8路AD采集PCIe传输（181 + 136）

    软件实现FPGA逻辑 AD采集，PCIe XDMA传输，寄存器配置

    采集显示上位机一体，支持8通道AD数据显示，以及数据落盘。

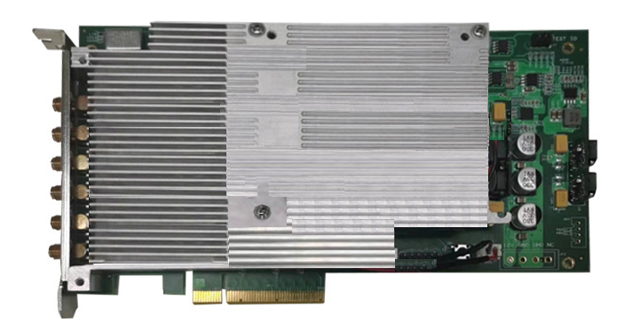

实物图：
