数字阵列板卡设计原理图：889-基于RFSOC XCZU49DR的 16T16R的软件无线电硬件

一、产品简介

LT_49DR_SV2数字阵列板卡：该产品采用了XCZU49DR作为主控芯片，优化了时钟性能，针对雷达应用优化了相噪，脉内信噪比，SFDR，通道间隔离度指标。板卡外围接口丰富，通道间一致性优异，并支持多板级联使用，在数字阵列雷达应用上有突出优势。

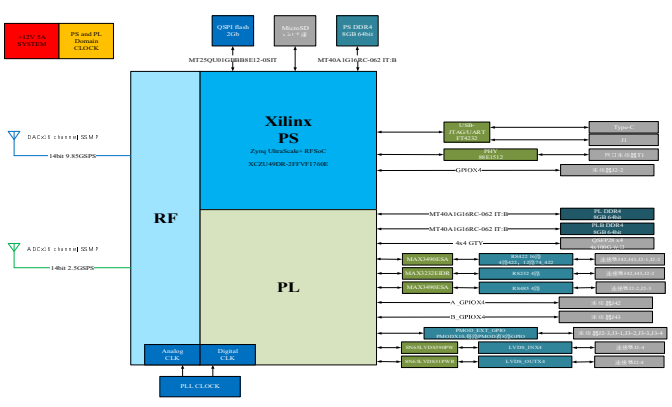

二、产品架构





三、产品特点

● 支持16发16收

● 支持DC-6GHz射频直采

● 支持高速数据传输，4路100G光口

● 支持板间级联

四、产品指标

电性能参数：

● 通道数：16发16收

● 射频频率：DC-6GHz

● ADC采样率：2.5GSPS

● DAC采样率：9.85GSPS

● 通道间隔离度：＞60dB

● ADC/DAC通道一致性：

幅度：±0.5dB （ 3GHz单音，校准后）

相位：±2° （ 3GHz单音，校准后）

● ADC位数：14bit

● DAC位数：14bit

● DAC输出功率：-10dBm@typ

● SFDR：65dBc@typ

● 内存：

PS 4xDDR4(8GB,64bit,2400MT/s)

PL 4xDDR4(8GB,64bit,2400MT/s)

PLB 4xDDR4(8GB,64bit,2400MT/s)

● QSPI Flash：2Gb

● 支持：10MHz/100MHz时钟输入/输出

● 供电：12VDC

● 尺寸：200mm*200mm

外设接口信息：

PS端接口：

● 2x QSPI flash(128MB,8bit)

● 1x 10/100/1000 Ethernet网口

● 1x USB_JTAG/UART调试接口

● 1x MicroSD卡

● 4x GPIO（备注：共用1x J30J-74ZKWP7-J接口）

PL端接口：

● 4x QSFP 100G光口

● 1x J30J-74ZKWP7-J

包含： 16x PMOD（2x8路GPIO），4x LVDS-IN（4对差分输入），4x LVDS-OUT（4对差分输出），12x RS422（6对差分输出，6对差分输入），4x RS232（2输出，2输入）， 4x RS485（2输出，2输入）

● 1x J30J-74TJWP7-J

包含：64x PMOD（8x8路GPIO）

● 1x J30J-15ZKWP7-J

包括：4x GPIO，2x RS232（1输出，1输出），2x RS422（1对差分输入，1对差分输出）

● 1x J30J-15TJWP7-J

包括：4x GPIO，2x RS232（1输出，1输出），2x RS422（1对差分输入，1对差分输出）

配套附件：

● MATLAB上位机控制软件；单音测试工程、回环测试工程、同步测试工程

可选附件：

● 雷达收发脉压vivado工程及配套上位机；

● 阵列雷达波形生成代码及演示工程；

● 阵列雷达采集及数据流控代码工程；

● 雷达侦收转发demo工程；

● LT_49DR_SV2介绍





五、应用方向

数字阵列雷达、MIMO雷达；大规模MIMO通信；阵列侦收；量子计算
