设计资料：IEB-AN-2121 基于PCM5102A的2路384Ksps 32bit DA输出核心板

IEB-AN-2121 基于PCM5102A的2路384Ksps 32bit DA输出核心板

一、板卡概述
      基于PCM5102A的2路384Ksps 32bit DA输出核心板，采样邮票孔结构，实现高精密电源供应，2路单端信号输出，实现高信噪比的声音信号输出播放，或者高精密模拟信号参考输出。数字端接入单片机或者ARM，实现可工程化应用解决方案。

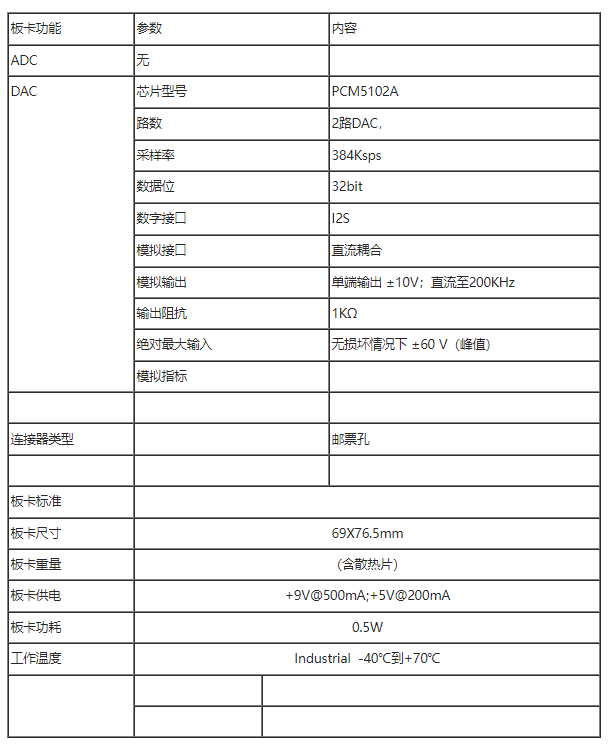

二、板卡参数及性能

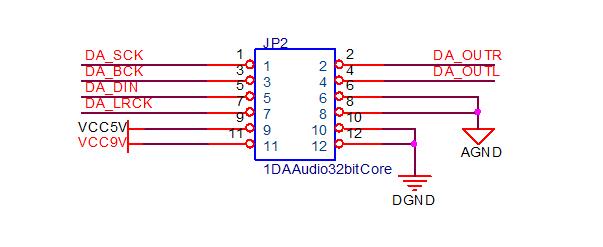

三、信号定义







四、扩展电路
      与FPGA接口，扩展PCIe，PXIe，VPX的输出卡





      与ARM或者单片机结合，扩展网络接口的输出适配器
