国产化板卡设计原理图：2274-基于FMC接口的JFM7VX690T36的3U VPX信号处理板

一、板卡概述

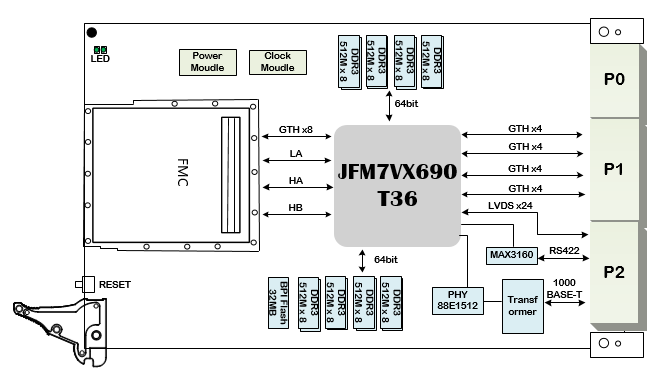

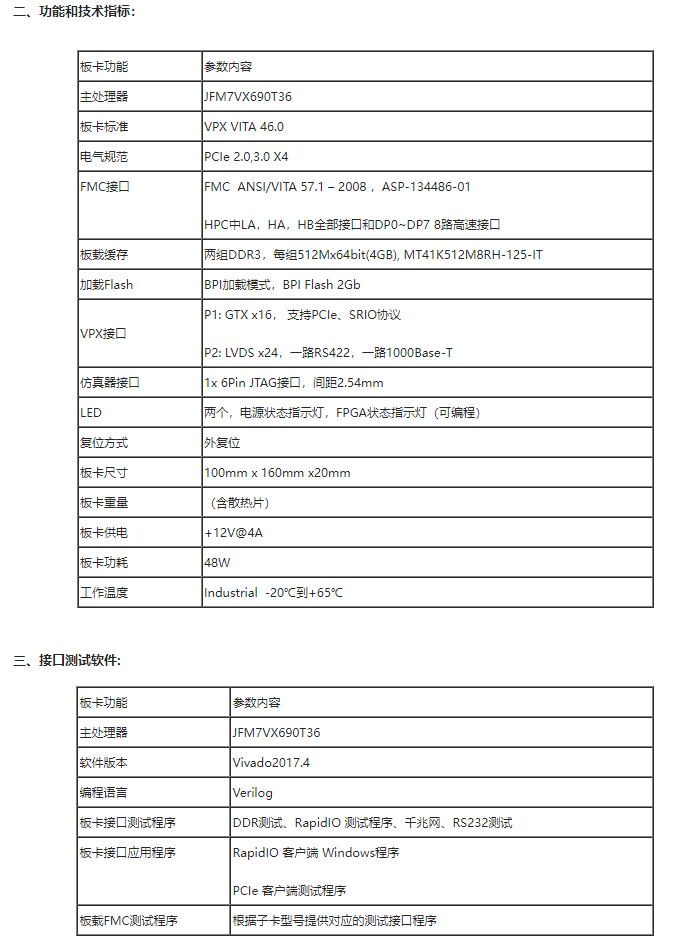

本板卡系我司自主研发的基于3U VPX导冷架构的信号处理板，适用于高速图像处理等。芯片采用工业级设计。该处理板包含1片 FPGA-JFM7VX690T36。板载两组64位宽DDR3，每组容量4GB，一个HPC FMC接口。VPX接口连接4组x4 GTH，24组LVDS，一路RS422，一路1000Base-T。板卡的电气与机械设计依据VPX标准（VITA 46.0），支持导冷，能够满足用户在特殊环境下的使用需求。
