国产化板卡设计原理图：2330-基于FMC接口的JFM7K325T PCIeX4 3U PXIe接口卡

基于FMC接口的JFM7K325T PCIeX4 3U PXIe接口卡

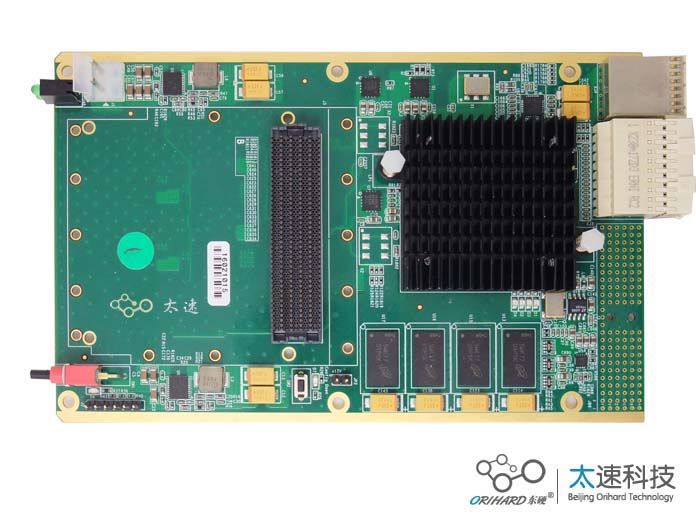

一、板卡概述



      本板卡基于 FPGAJFM7K325T 芯片，pin_to_pin兼容FPGAXC7K410T-2FFG900 ，支持PCIeX8、64bit DDR3容量2GByte，HPC的FMC连接器，板卡支持PXIE标准协议，其中XJ3标准高速差分接口，支持PCIeX 2。软件具有windows，Linux驱动









二、功能和技术指标：

板卡功能	参数内容
主处理器	JFM7K325T
板卡标准	PXI Express Revision 1.0
电气规范	PCIe V2.0 PCIeX4
FMC接口	FMC  ANSI/VITA 57.1 – 2008， ASP-134486-01 HPC中LA，HA，HB全部接口和DP0~DP7 8路高速接口
板载缓存	支持64bitDDR3， 容量2GByte
加载Flash	BPI 模式，PC28F128MAP30
高速接口	XP3 支持GTX X8，支持2组PCIeX4或者SRIO
低速接口	XP4，支持PXIe规范的触发总线，电源输入 P1支持15对 LVDS 或者30个 LVTTL IO
板卡尺寸	100X160 mm
板卡重量	（含散热片）
板卡供电	+12V，3A
板卡功耗	36W
工作温度	Industrial  -20℃到+65℃

三、接口测试软件:

板卡功能	参数内容
主处理器	JFM7K325T
软件版本	PCI EXPRESS CARD ELECTROMECHANICAL SPECIFICATION, REV. 1.1
编程语言	Verilog
板卡接口测试程序	DDR测试、PCIe IO模式测试
板卡接口应用程序	PCIe V3.0 XDMA 测试FPGA程序， Windows 7，Linux驱动程序
板载FMC测试程序	根据子卡型号提供对应的测试接口程序

四、应用领域

   软件无线电处理平台
 　 图形图像硬件加速器
   Net FPGA
