Air780EHV音频电路参考设计中要注意哪些……

今天在这里分享下相关内容。Air780EHV内置Audio Codec，支持1路Mic，1路Speaker。

有如下特点：

支持1路驻极体Mic，模组内置偏置电压，差分输入;

支持1路Speaker输出，但输出功率仅14mW，差分输出;

Speaker输出需搭配音频PA使用，音频PA请根据所需灵活选择，也可选择标准配件AirAUDIO_1000搭配使用；

Air780EHV支持VoLTE通话和TTS（文字转语音）功能。

一、硬件参考设计

资料中心提供了音频电路参考设计，及其使用的相关注意事项等文档。

最新内容详见：

https://docs.openluat.com/air780ehv/luatos/hardware/design/audio/

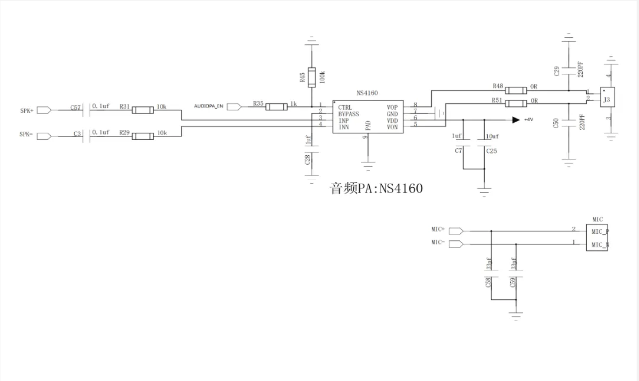

注意：Air780EHV支持驻极体Mic，内部已接Micbias偏置电压，外部无需再加。

尤其要注意的是：Mic电路上切勿增加隔直电容，按照参考电路连接即可。

音频PA选用的是纳芯微NS4160，最高可驱动4Ω 3W的喇叭（5V供电时）。

二、Audio API说明

此前文章介绍过LuatOS二次开发提供了丰富的资源支持，目前包括74个核心库、55个扩展库、1000多个API接口，以及100多个基于实际场景的Demo示例。

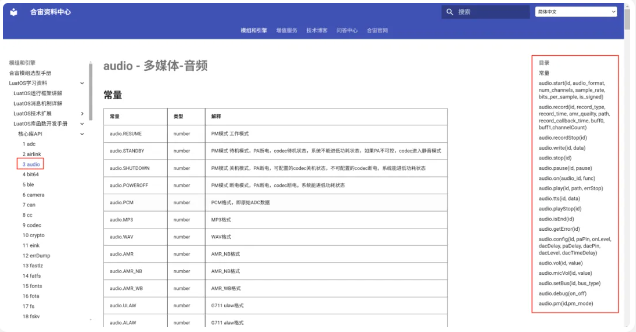

其中就包括Audio函数，详见：

https://docs.openluat.com/osapi/core/audio/

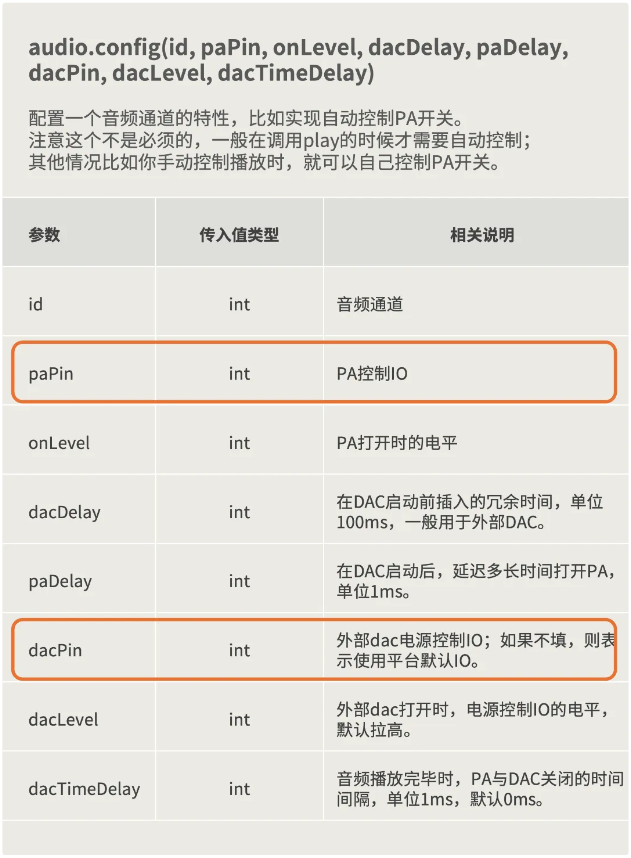

本文主要介绍audio.config() 这一个函数：

audio.config()跟硬件相关，主要是两个GPIO的配置。

一个GPIO控制Audio PA；

一个GPIO控制Audio Codec。

如下图所示：

Air780EHV内部集成了Audio Codec：相应的控制GPIO为GPIO20，大家在使用本函数时可以输入20 ，也可以默认不填。

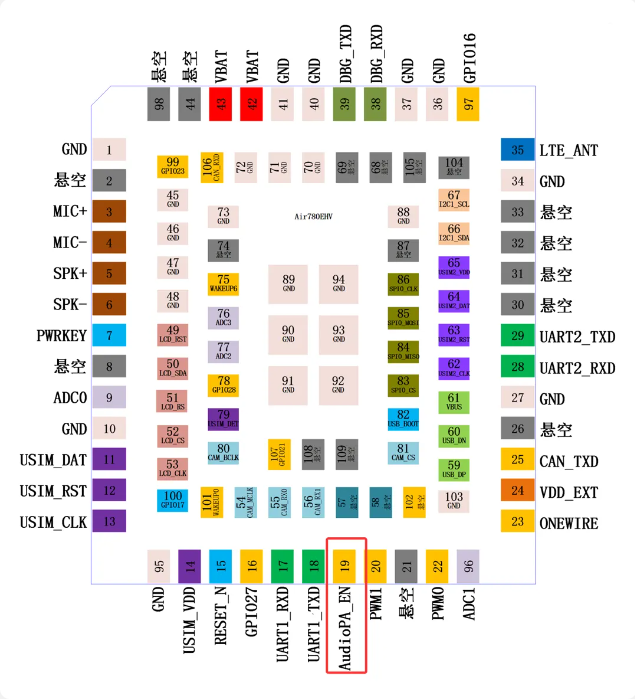

Air780EHV需要在外部增加Audio PA电路：相应的控制GPIO我们默认推荐使用GPIO22，也就是PIN19:AudioPA_EN。

如下图所示：

大家在使用时务必注意如下几点：

Audio PA务必使用一个单独的GPIO控制使能，不能默认一直开启，一方面在功耗上比较浪费，一方面也无法搭配Audio函数抑制有可能产生的POP音；

Audio PA的控制GPIO推荐使用PIN19:AudioPA_EN，也就是GPIO22；

如果不使用PIN19:AudioPA_EN，那么至少也要选用一个AGPIO，只有AGPIO在休眠状态下才能控制其输出状态。

详见Air780EHV GPIO设计说明：https://docs.openluat.com/air780ehv/luatos/hardware/design/gpio/

今天的内容就分享到这里了~
