来了！合宙Air780EP模组LuatOS脚本开发MQTT应用示例

Air780EP是合宙的低功耗4G模组之一，支持全系列的AT指令以及LuatOS脚本二次开发。

本文应各位大佬邀请，详细讲解了Air780EP模组LuatOS开发的多个MQTT应用示例。

本文同样适用于以下型号：
Air780EPA/Air780EPT/Air780EPS
Air780E/Air780EX/Air201…

文末【阅读原文】下载最新资料。



一、相关准备工作




1.1 硬件准备

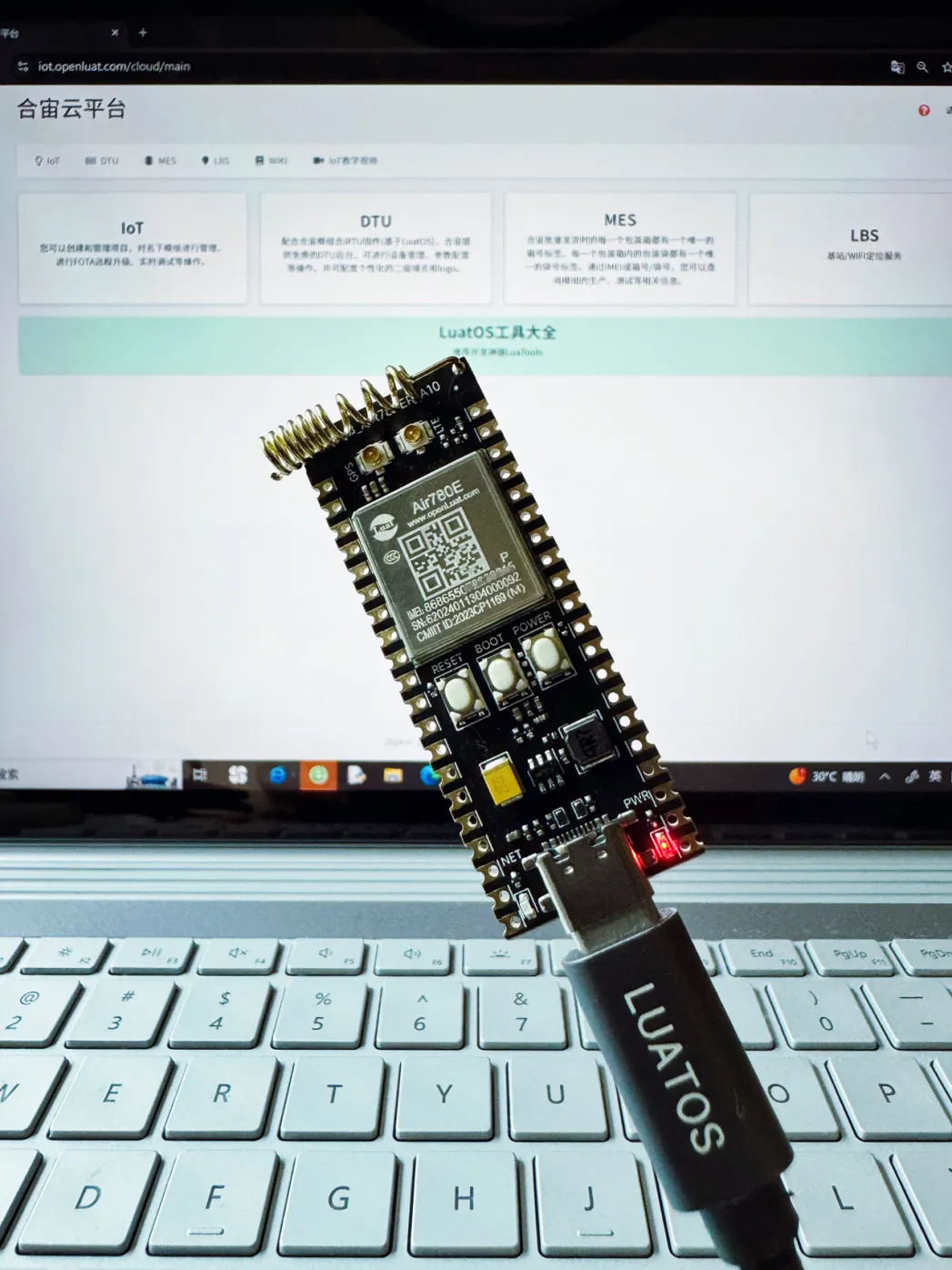

  • 合宙EVB_Air780EP开发板一套，包括天线、SIM卡；

  • USB线

  • PC电脑

1.2 软件准备

  • 登录合宙官方IoT后台：
    https://iot.openluat.com/

  • LuatOS固件下载：
    https://gitee.com/openLuat/LuatOS/releases

  • DEMO源码下载：
    https://gitee.com/openLuat/LuatOS/tree/master/demo/mqtt

注：进入LuatOS固件页面按下Ctrl+F，搜索Air780EP即可找到对应的固件。

推荐选用：相关型号固件名称后面数字版本号最高的最新relase版本进行调试。





二、名词解析及API说明



2.1 名词解析



  • user_name用户名
    password密码
    client_id用户标识

    MQTT可以通过前两个参数保证连接的安全，通过client_id确保设备唯一性。

  • QOS消息质量

    分为0/1/2三个等级，分别表示只发一次，至少收到一次和只收到一次。通过QOS可以根据数据的重要性灵活，选择发送方式以节省带宽和保证数据可靠。

    关于publish时QOS值的说明：
    QOS为0时，压入底层TCP发送堆栈，视为成功；

    QOS为1时，收到服务器回应PUBACK，视为成功；
    QOS为2时，收到服务器响应PUBREC，立即上行PUBCOMP压入TCP发送队列，视为成功。

  • mqtt_host主机服务器地址
    mqtt_port端口

    MQTT需要连接的服务器参数。
    mqtt_host可以说是ip或者域名。

  • topic主题

    根据主题区别消息类型和来源，主要用来分类数据。同时mqtt是发布订阅模型，topic是发布和订阅者通信的重要通道。

  • payload消息内容

    发布和订阅的具体数据。

  • retain保留消息

    保留消息是一条将保留标志（retained flag）置为true的普通MQTT消息。broker会针对主题依照QoS级别保留最后一条保留消息，当订阅者订阅主题时会立即收到保留消息。broker仅为每个主题保留一条保留消息。



2.2 API说明

API接口 描述

mqtt.create()

创建一个mqtt client实例

mqttc:connect()

连接mqtt服务器

mqttc:subscribe()

订阅主题

mqttc:unsubscribe()

取消订阅主题

mqttc:publish()

发布消息

mqttc:disconnect()

断开与服务器的连接







三、MQTT实现流程



3.1 创建一个TASK协程

接口：
sys.taskInit(func, arg1, arg2, argN)

参数：

传入值类型 解释

function

待执行的函数，可以是匿名函数，
也可以是local或全局函数

any

需要传递的参数1，可选

any

需要传递的参数2，可选

any

需要传递的参数N，可选
返回值：
返回值类型 解释

task

协程对象
3.2 等待网络就绪

3.3 创建一个mqtt实例

接口：

mqtt.create(adapter,host,port,ssl,isipv6)

参数：

传入值类型 解释

int

适配器序号, 只能是socket.ETH0,
socket.STA, socket.AP；

如果不填，会选择平台自带的方式，
然后是最后一个注册的适配器

string

服务器地址，可以是域名，
也可以是ip

int

端口号

bool/table

是否为ssl加密连接，默认不加密。
true为无证书最简单的加密，
table为有证书的加密；
server_cert服务器ca证书数据；
client_cert 客户端证书数据；
client_key客户端私钥加密数据；
client_password
客户端私钥口令数据；
verify是否强制校验：
0不校验/1可选校验/2强制校验，
默认2。

bool/table

bool 是否为ipv6，默认不是。
table mqtt扩展参数,
ipv6 是否为ipv6,
rxSize 接收缓冲区大小。

返回值：

返回值类型 解释

userdata

若成功会返回mqtt客户端实例，
否则返回nil。

3.4 连接服务器

接口：
mqttc:connect()

参数：
无

返回值：

返回值类型 解释

boolean

发起成功返回true, 否则返回false。

注意：本函数仅代表发起成功, 后续仍需根据ready函数判断mqtt是否连接正常。

3.5 订阅主题

接口：

mqttc:subscribe(topic, qos)

参数：

传入值类型 解释

string/table

主题

int

topic为string时生效 0/1/2，默认0

返回值：

返回值类型 解释

int

消息id，当qos为1/2时有效；
若底层返回失败，会返回nil。

3.6 发布消息

接口：

mqttc:publish(topic, data, qos, retain)

参数：

传入值类型 解释

string

主题，必填

string

消息，必填，但长度可以是0

int

消息级别 0/1，默认0

int

是否存档 0/1，默认0

返回值：

返回值类型 解释

int

消息id，当qos为1或2时会有效值；
若底层返回否, 会返回nil。

3.7 接收消息

3.8 断开服务器的连接

接口：

mqttc:disconnect()

参数：

无

返回值：

返回值类型 解释

boolean

发起成功返回true, 否则返回false。







四、MQTT示例说明



本文以demo_lua\LuatOS\demo\mqtt这个demo为例作为演示，以MQTTX工具来测试MQTT运行状况。

4.1 在MQTTX软件上建立连接

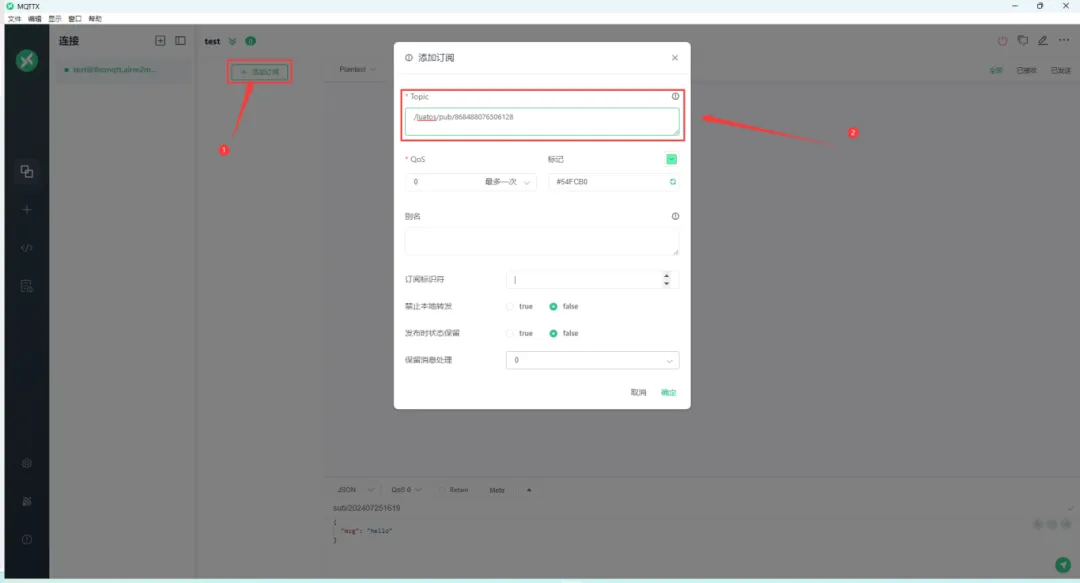

4.2 在MQTTX软件上添加订阅
注意：
订阅主题格式要求默认为 /luatos/pub/ 加模块的IMEI号。
例如：/luatos/pub/868488076506128

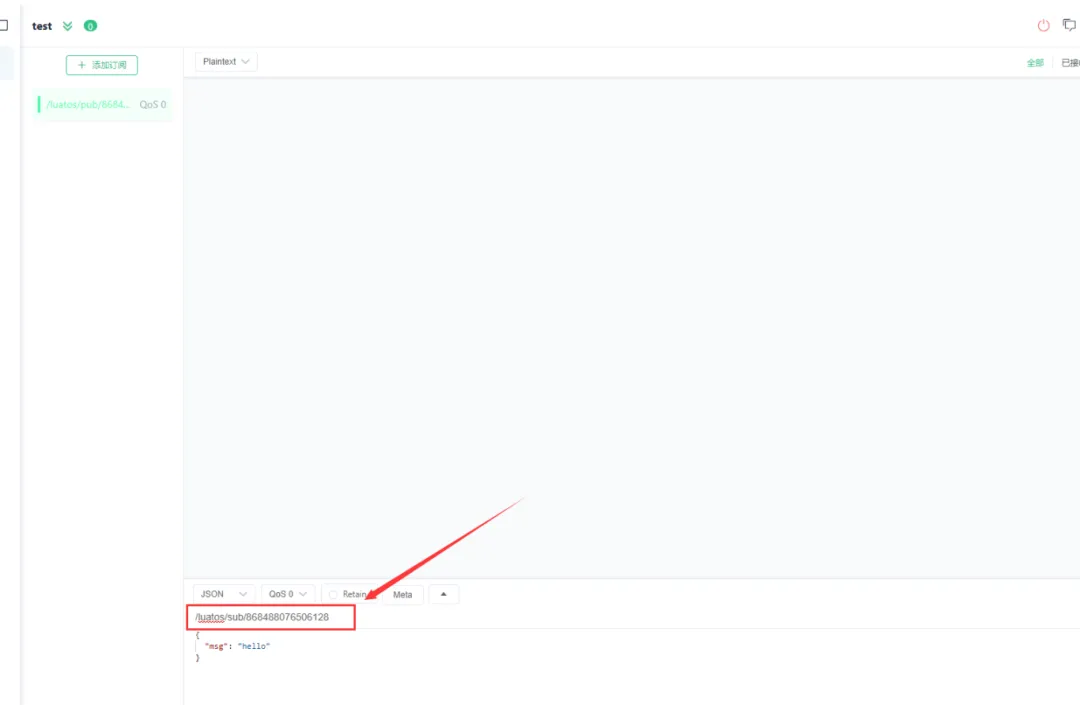

4.3 设置MQTTX软件上发布消息的主题
注意：
格式要求默认为 /luatos/sub/ 加模块的IMEI号。
例如：/luatos/sub/868488076506128
4.4 烧录脚本
上电开机后模块会自动向服务器发送消息，这是代码默认设置的，若不需要可以删掉。

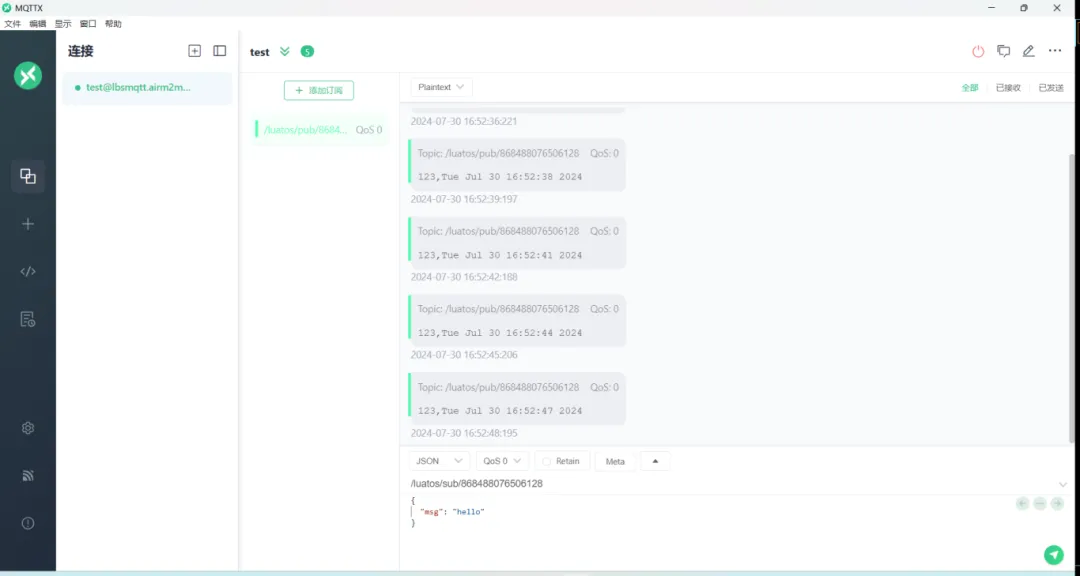

4.5 模块向服务器发送消息

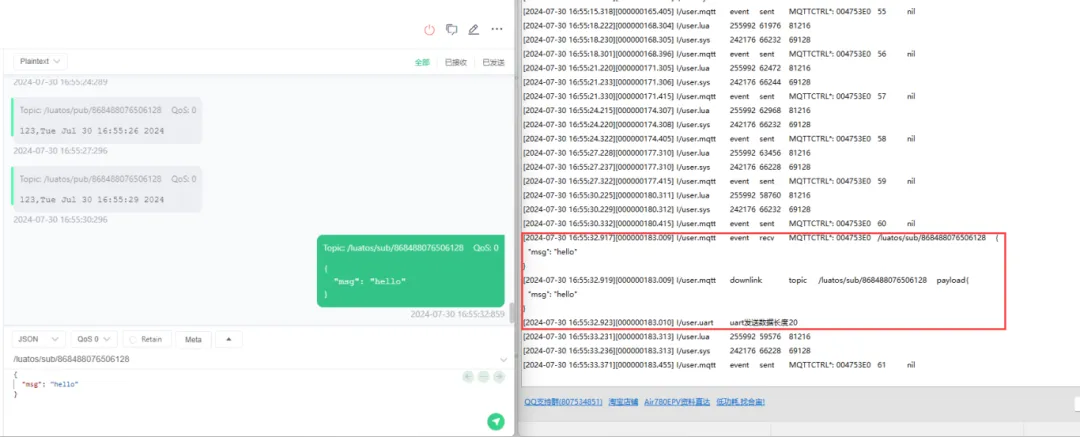

通过Luatools软件可以看到：



五、MQTT单链接示例

5.1 修改指定参数

在代码开头，可根据自己的服务器修改指定的参数。
注意：
user_name、password在有些服务器上是可以不传入的，或者是对传入的值没有要求限制；要根据实际服务器要求来填写。

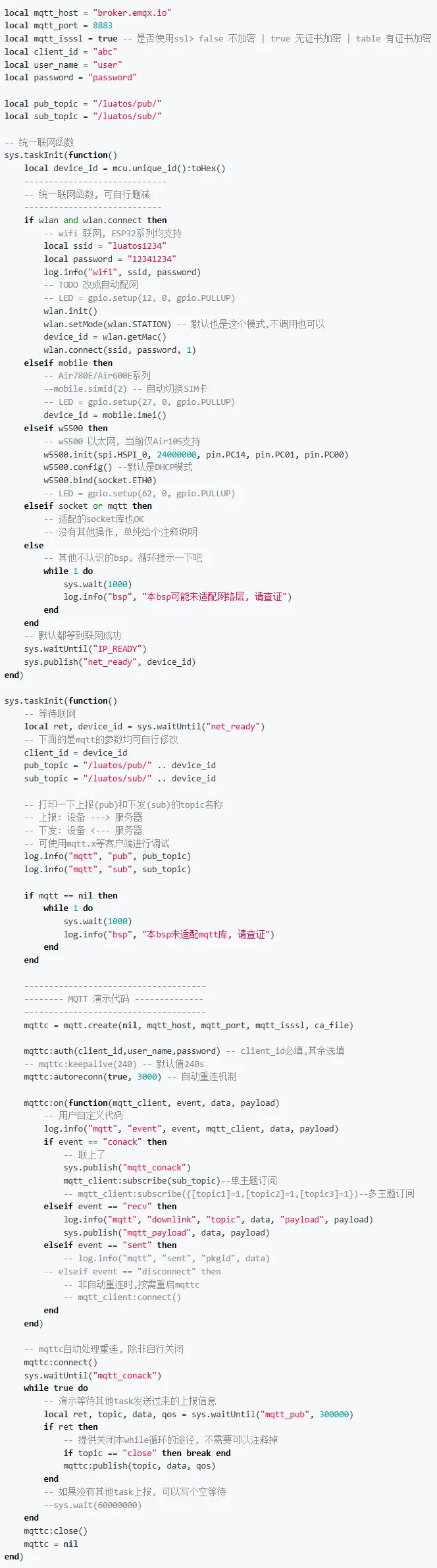

--根据自己的服务器修改以下参数
local mqtt_host = "lbsmqtt.airm2m.com"
local mqtt_port = 1884
local mqtt_isssl = false
local client_id = "abc"
local user_name = "user"
local password = "password"
local pub_topic = "/luatos/pub/" .. (mcu.unique_id():toHex())
-- 该变量在下方代码有重新赋值，根据实际应用场景，可自行修改脚本逻辑
local sub_topic = "/luatos/sub/" ..  (mcu.unique_id():toHex())
-- 该变量在下方代码有重新赋值，根据实际应用场景，可自行修改脚本逻辑

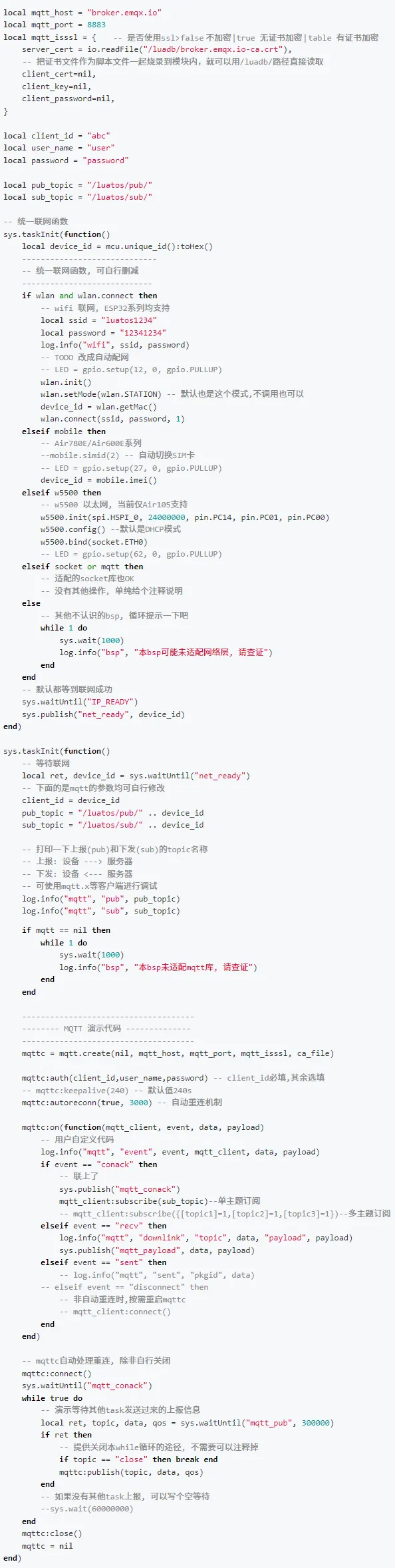

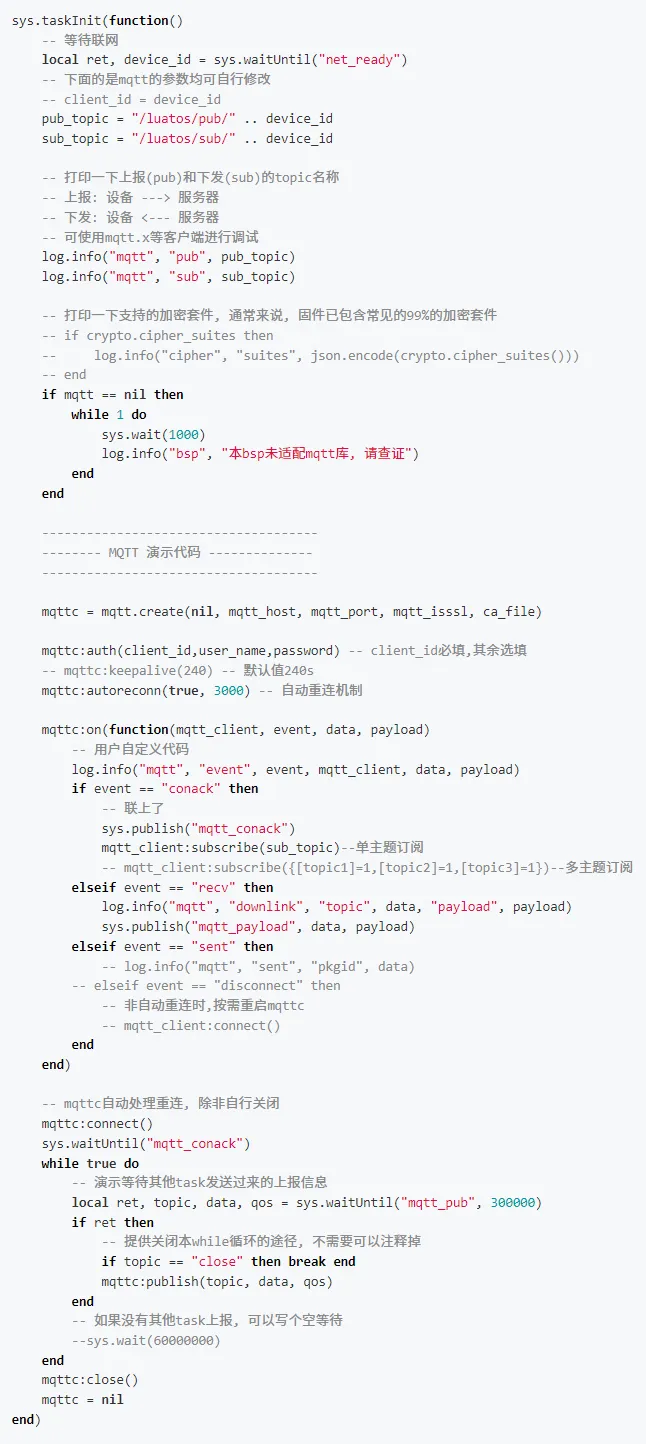

5.2 连接/订阅/发布流程
此task实现的是MQTT的连接、订阅消息、发布消息的流程。
注意：
要先等待网络就绪之后，才可进行MQTT后续操作。
待网络就绪之后，根据代码编写情况此时client_id、pub_topic和sub_topic会发生变化，会覆盖掉代码开头部分时的配置，这点需要注意；device_id为模块的IMEI号。
示例源码下载：
https://gitee.com/openLuat/LuatOS/tree/master/demo/mqtt

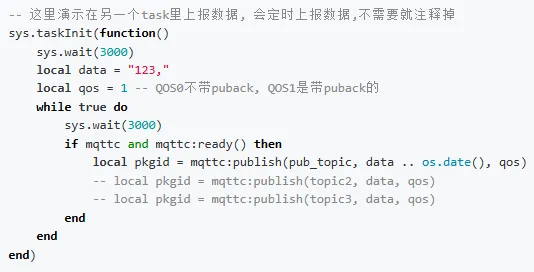

5.3 发送数据
此task的功能为模块每3秒向服务器发送一次数据。

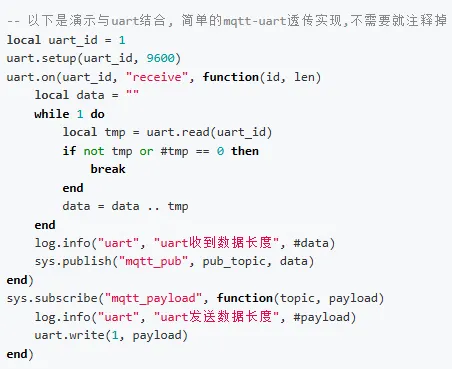

5.4 mqtt-uart透传
此代码可实现mqtt-uart透传，利用串口工具给服务器发消息或者接收来着服务器的消息。
注意：
要使用串口1，且波特率为9600。



六、MQTT多链接示例

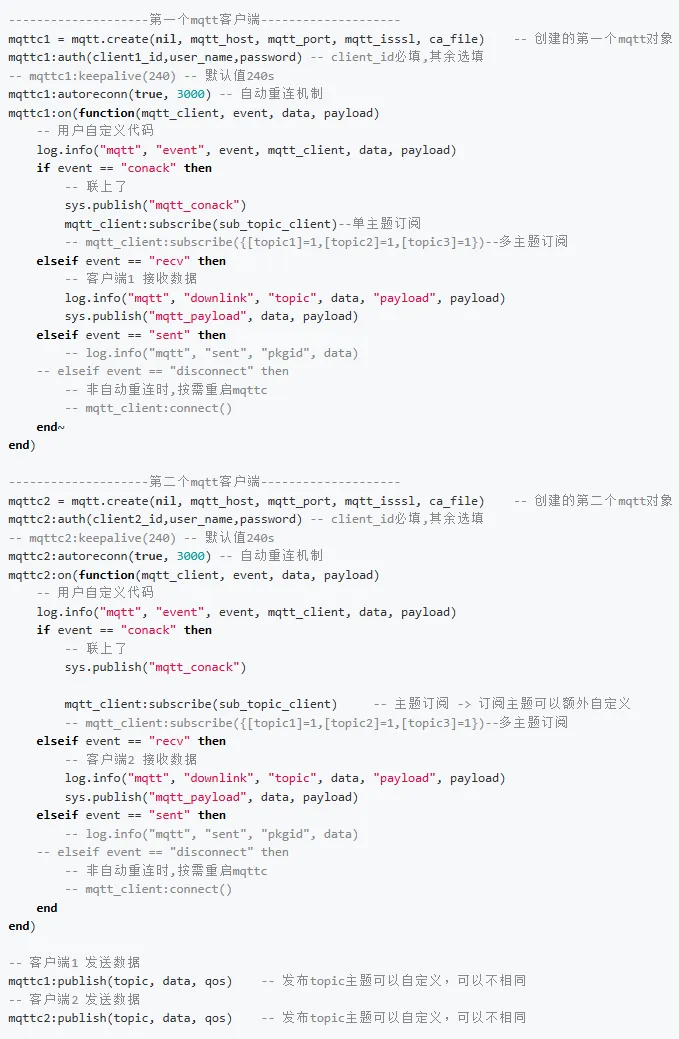

多链接的核心，就是要创建两个mqtt客户端的对象，通过不同的变量控制，代码部分如下。

示例源码下载：
https://gitee.com/openLuat/LuatOS/tree/master/demo/mqtt

七、MQTT SSL不带证书连接示例



示例源码下载：

https://gitee.com/openLuat/LuatOS/tree/master/demo/mqtt

八、MQTT SSL带证书连接示例



示例源码下载：

https://gitee.com/openLuat/LuatOS/tree/master/demo/mqtt



九、常见问题Q&A



以下针对客户朋友们实际应用中的反馈，整理了MQTT应用中的常见问题：

01. 模组支持MQTT最新的版本是多少？
支持MQTT_V3.1、MQTT_V3.1.1版本。
02. 模组最多支持几路链接？

MQTT/TCP/UDP的链接公用8路通道。

03. client id是否允许重复？
client id不允许重复，要保证唯一性，如果在已经有一个该id的链接情况下，另外一个设备也用了相同的clientid接入，会把另一个在连链接挤掉。
04. Qos0、Qos1、Qos2如何选择？

应用允许的情况下，建议使用Qos0；Qos1和Qos2会加重网络负担，4G网络还好，特别是2G网络，在网络拥堵和较差的情况下，数据传输的次数越多，掉线的概率就会越高。

05. 为什么mqtt ssl访问失败？
检查服务器是否支持模块支持的加密套件，用模块程序中的三元组和证书，在mqttx或者mqttfx客户端工具上尝试是否可以成功链接。
06. 排查是否设备单体问题：
如果同一地点，某些设备正常，某些设备异常，按照如下几种情况分析。
01）分析正常设备和异常设备的使用环境是否相同：
如果不同，例如异常设备固定在钢制墙壁上，正常设备放置在桌子上，钢制墙壁可能对天线射频有干扰，将异常设备和正常设备放置在同样的使用环境中，再对比测试。
如果相同，参考下方第2）步。
2）分析正常和异常的设备，驻留的小区是否相同：
如果相同，重点排查异常设备的天线射频部分。
如同不同，多测试几次，确认下，是不是在异常小区内很容易出问题，如果异常小区很容易出问题，可能就是小区拥堵造成的。
