合宙低功耗4G模组Air780EP——产品规格书

Air780EP作为合宙通信推出的LTE Cat. 1 bis通信模块，基于移芯EC718P平台，

支持LTE 3GPP Release 14技术，确保数据传输的高效性和稳定性。

作为4G全网通模块，兼容各大运营商网络，提供广泛的网络覆盖和灵活性。

作为4G全网通模块，兼容各大运营商网络，提供广泛的网络覆盖和灵活性。

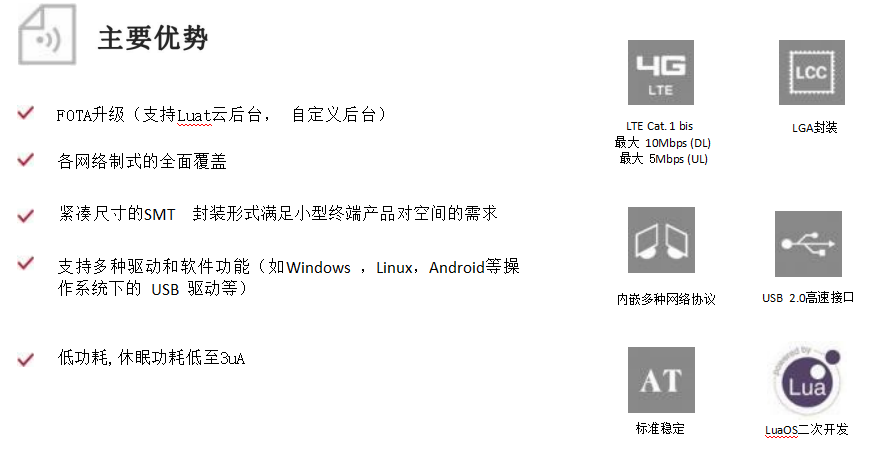

其特点与优势可以总结如下：

双卡单待功能：
支持双卡单待，允许用户在两个不同运营商网络间灵活切换，增强通信可靠性和适应性。
丰富的接口与连接能力：
支持USB 2.0接口，便于与各种设备快速连接和数据传输。
提供PSM（Power Saving Mode）数字语音接口，满足语音通信需求。
多样化的开发方式与技术支持：
支持多种开发方式，包括USB上网、标准AT指令集以及LuatOS二次开发，满足不同开发者的需求。
提供专业且及时的在线技术支持，帮助开发者快速解决问题，加速产品开发进程。
广泛的操作系统兼容性：
内置丰富的网络协议，支持多种操作系统下的USB驱动（如Windows 7/8/8.1/10, Linux, Android等），确保与各种设备的无缝集成。
广泛的应用领域：
凭借其强大的功能和广泛的兼容性，Air780EP在M2M（机器到机器）领域有着广泛的应用前景，包括但不限于：
CPE（客户终端设备）
路由器
数据卡
平板电脑
车载设备
安防系统
工业级PDA等

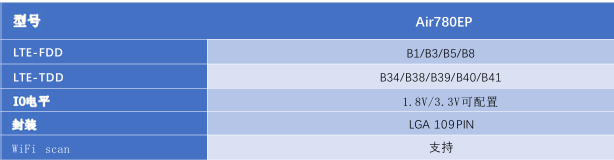

规格信息：

频段：

LTE-TDD:B34/B38/B39/B40/B41

LTE-FDD:B1/B3/B5/B8

数据：

LTE- TDD:

上下行配比2

最大 8Mbps (DL)/最大 2Mbps (UL)

上下行配比1

最大 6Mbps (DL)/最大 4Mbps (UL)

LTE- FDD:

最大 10Mbps (DL)/最大 5Mbps (UL)

一般特性：

3GPP E-UTRA Release 14

带宽： 1.4/3/5/10/15/20MHz

温度范围：-40°C ~ +85°C

约 3.2g

供电电压：3.3V~4.3V典型值3.8V

软件特性：

USB 驱动： Windows7/8.1/10 Linux/Android

RNDIS 驱动： Windows 7/8/8.1/10 Linux/Android

ECM 驱动：Linux/Android

协议栈：

TCP/UDP/PPP/HTTP/NITZ/NDIS/NTP/HTTPS/MQTT

接口：

1个 USB 2.0 高速接口（最高达480Mbps）

双1.8V/3.0V (U)SIM 卡接口 2个 NETLIGHT 接口 (NET_STATUS 和STATUS)

1路数字I2S接口，支持外置codec

4个 UART 接口

（1个主串口，2个通用串口，1个调试串口）

PWRKEY（低电平有效） 4路ADC 接口

电气参数：

输出功率：

LTE-TDD: Class3(23dBm+1/-3dB)
LTE-FDD: Class3(23dBm+-2dB)

功耗：

1uA @关机

3uA @休眠，典型值

灵敏度：

FDD B1: -99dBm (10M)
FDD B3: -99dBm (10M)
FDD B5: -99dBm (10M)
FDD B8: -99dBm (10M)

TDD B34: -100dBm (10M)
TDD B38: -100dBm (10M)
TDD B39: -100dBm (10M)

TDD B40: -100dBm (10M)
TDD B41: -100dBm (10M)

模块尺寸：

（17.7±0.15）mm x （15.8±0.15）mm x（2.3±0.15）mm
