合宙LuatOS开发板使用说明——Air700ECQ

EVB-Air700ECQ-IO 开发板是合宙通信推出的基于 Air700ECQ 模组所开发的，

包含电源， SIM卡，USB ，天线， 全 IO 引出的最小硬件系统。

以方便用户在设计前期对Air700ECQ 模块进行性能评估，功能调试，软件调试，低功耗测试等用途。

​

Air700ECQ是一款高度集成的LTE Cat1无线通信模组，基于移芯EC716E平台设计，有着极小的封装和极高的性价比。

它支持移动双模FDD-LTE/TDD-LTE 4G远距离无线传输技术，能够广泛应用于共享设备、定位器、DTU数传等多种场景。
此外，Air700ECQ还提供了USB、串口、I2C等多种接口，以及灵活的电源供电方案，包括LDO和DCDC供电方

式，确保了模块在各种复杂应用环境下的稳定性和可靠性。

​

一、开发板外观

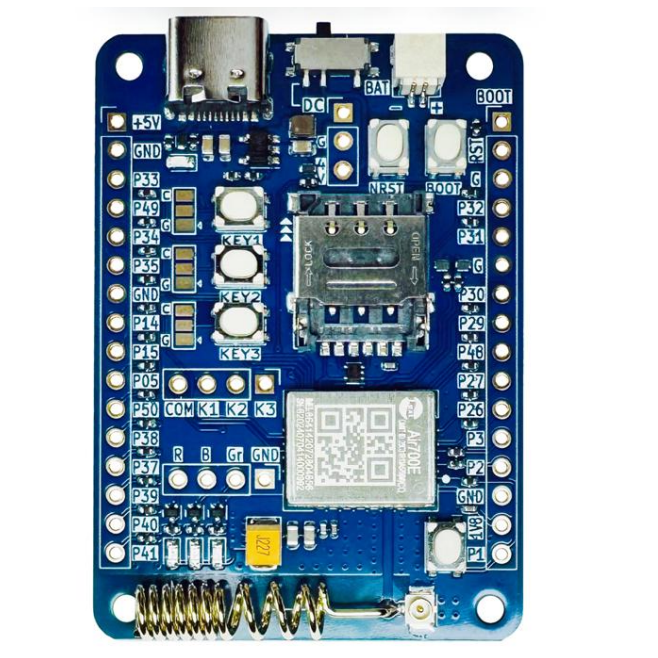

1. 开发板正面

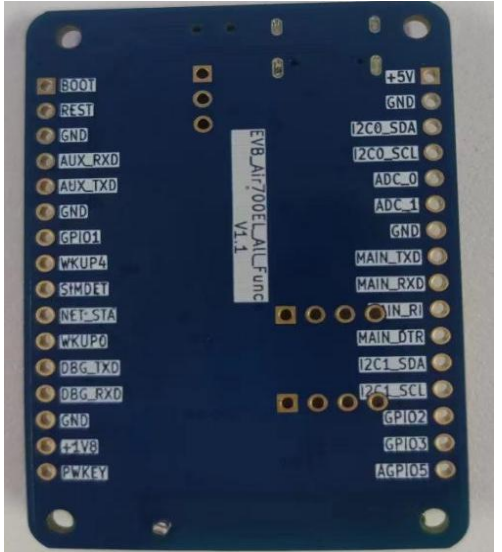

2. 开发板反面

二、配置及说明

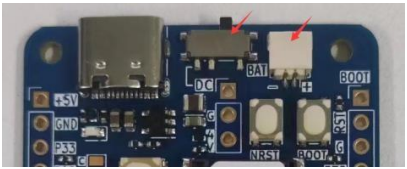

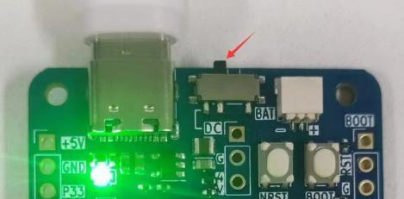

1.供电

①Type-C_5V/2A 接口 - 使用该接口供电时，需将开关拨到 DC 侧。

②VBAT 接口供电 - 开关拨到 BAT 一侧，电压 3.3V

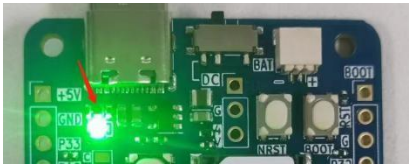

2. 指示灯

PWR 灯 - 如果 USB 及 DC 电路供电正常，USB 插入即亮灯

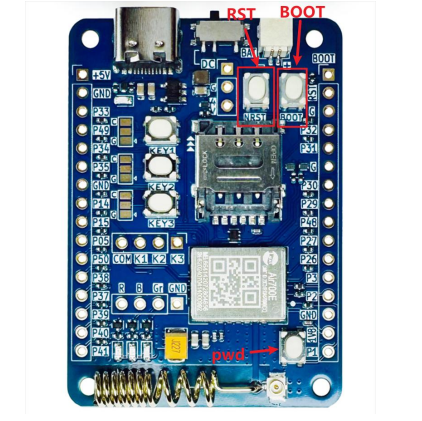

3.模组按键

①PWR 键 - 负责模组开关机。

②BOOT 键 - 触发进入烧录模式。

③RST 键 - 触发模组复位。

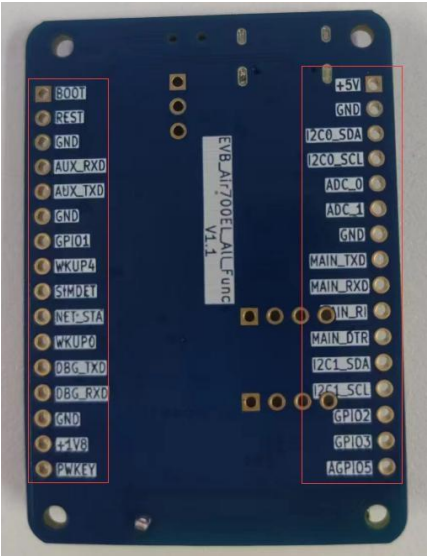

4. IO

J1 和 J5 两列排针，将模组所有 IO 及功能性管脚全部引出。

丝印规则：管脚号|GPIO|常用功能

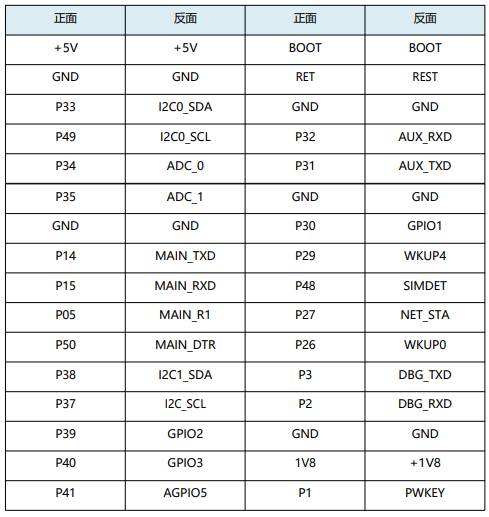

正反面对照表

5. SIM 卡座

支持一路 Nano-SIM 卡。

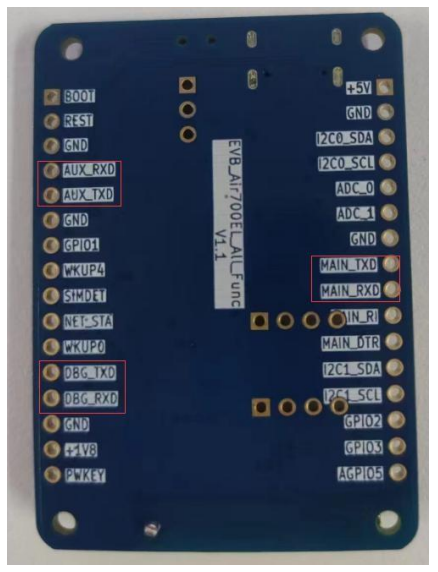

6. 引出串口

留出模组的 3 路串口：Main、AUX、DBG

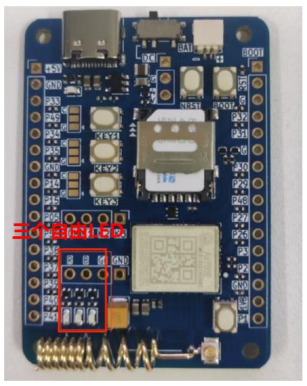

7.自由LED

红，蓝，绿 3 个自由 LED。

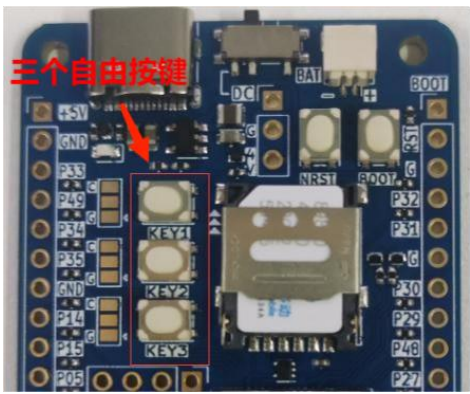

8.自由按键

3 个自由按键

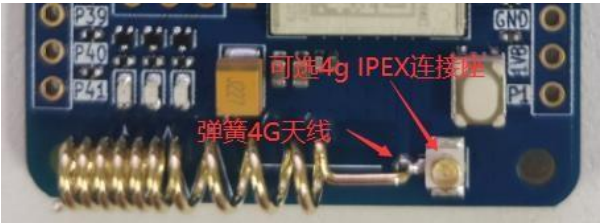

9.天线

为了方便用户使用，EVB-Air700ECQ-IO 开发默认自带弹簧螺旋 4G 天线，无需用户额外 适配购买天线。

由于弹簧天线无法达到最佳天线性能，因此 EVB-Air700ECQ-IO 开发板同时预留了同轴射 频连接器，以便可以外接天线或者接传导射频测试。 再使用同轴连接器时，注意要去掉弹簧天线。

三、固件烧录

EVB-Air700ECQ-IO 开发板固件升级可以直接通过 USB 口进行，使用 Luatools 工具 进行固件烧录。

按照以下步骤：

①开关拨到 DC 一侧

②通过 USB 线连接至 PC（需要 WIN10 以上版本）

③PC 上打开 Luatools，点击下载固件按钮，选好要下载的固件，点击下载

④下面分别说明开发板在关机和开机状态下进入下载模式并完成烧录：

关机状态下烧录：按住开发板上的BOOT 按键，同时长按PWR 按键2 秒以上。

此时 Luatools会提示进入下载模式并开始下载。

将两个按键松开即可，不分先后。

等待 Luatools 提示下载完成。

开机状态下烧录：按住开发板上的 BOOT 按键，短按 RST 按键松手。

此时 Luatools 会提 示进入下载模式并开始下载。

松开 BOOT 按键即可。等待 Luatools 提示下载完成。

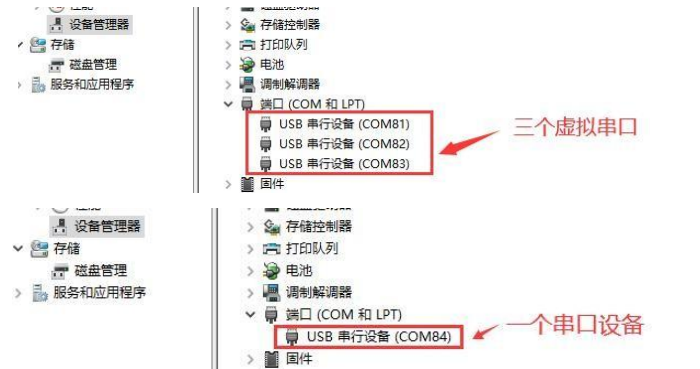

⑤判断开发板 USB 是否正常：

运行模式：开发板通过 USB 线连接至 PC，长按 PWR 按键开机。PC 会识别到 3 个串口

下载模式：

[关机状态长按 BOOT+PWR 进入]   或   [开机状态下 BOOT+RST 进入]。

PC 会识 别到 1 个

详细资料获取可联系： www.openluat.com
