合宙Air700ECQ硬件设计手册——应用接口1

Air700ECQ是一款高度集成的LTE Cat1无线通信模组，基于移芯EC716E平台设计，有着极小的封装和极高的性价比。

它支持移动双模FDD-LTE/TDD-LTE 4G远距离无线传输技术，能够广泛应用于共享设备、定位器、DTU数传等多种场景。

此外，Air700ECQ还提供了USB、串口、I2C等多种接口，以及灵活的电源供电方案，包括LDO和DCDC供电方式，确保了模块在各种复杂应用环境下的稳定性和可靠性。

本文将主要介绍Air700ECQ模块的应用接口，

包括其管脚描述、功能分配、电气特性以及使用注意事项。

详细说明了模块的LGA封装、50个SMT焊盘管脚的具体功能和用法，

涵盖了USB接口、主串口（MAIN_UART）、辅助串口（AUX_UART）、调试串口（DBG_UART）、I2C接口、SIM卡接口等多个重要接口，

并提供了接口电路设计和连接方式的详细指南。

同时，还讨论了电源供电、模块开关机控制、串口电压转换、省电功能及模式切换等关键应用特性，为用户在硬件设计和模块应用上提供了全面的指导。

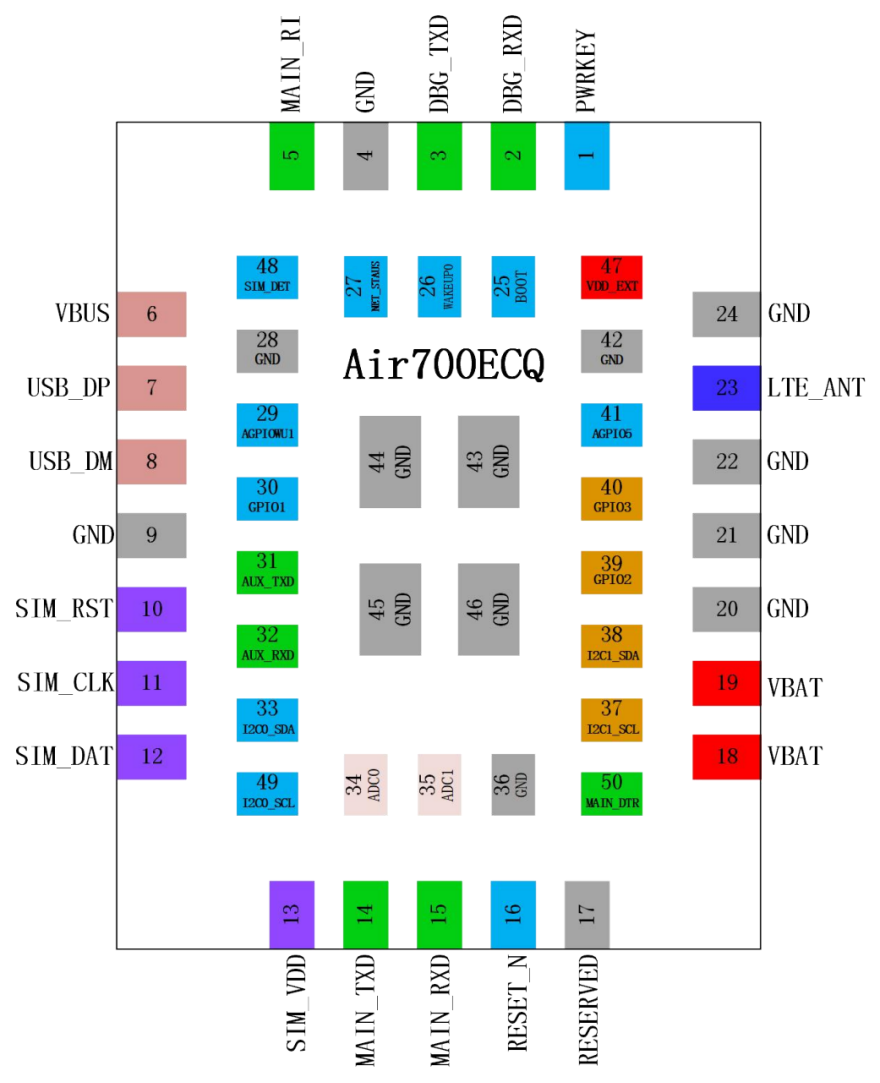

模块采用LGA封装，50个SMT焊盘管脚，下面将详细阐述Air700ECQ各接口的功能。

应用接口介绍将分为十二个小节，本文将介绍前三个小节：

一、管脚描述

二、工作模式介绍

三、电源供电

后续会持续更新，敬请关注！

一、管脚描述

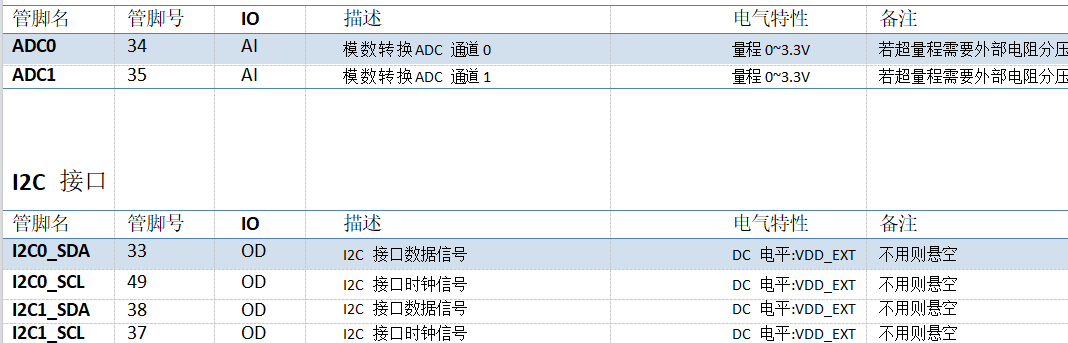

模数转换 ADC 接口

天线接口

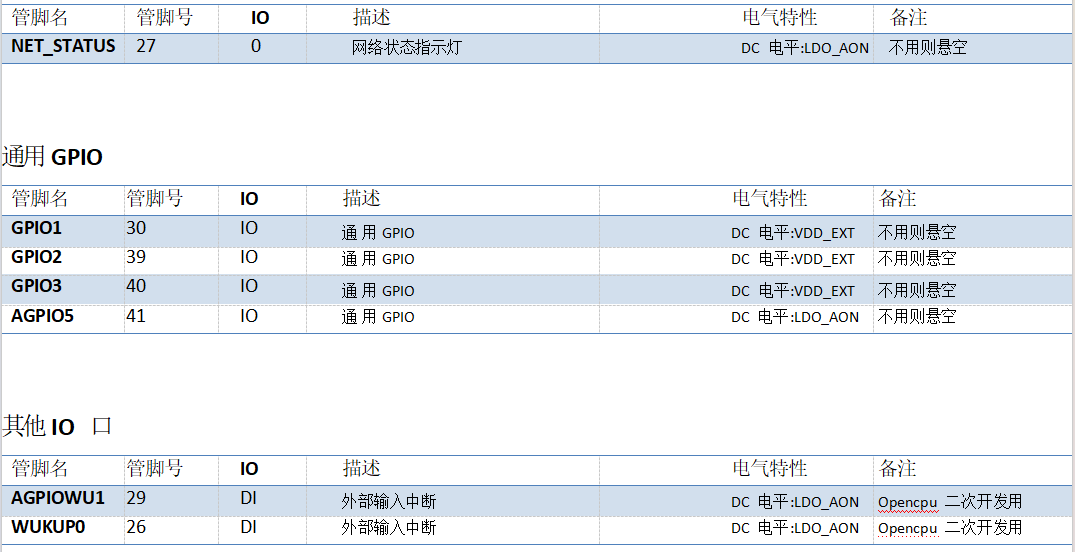

LED 指示灯接口

*注:
1.二次开发 GPIO 复用功能详见对应《_GPIO_table》
2.LDOAON 为芯片内部部分 GPIO 供电电源，由此电源供电的 IO 口休眠状态下能够保持。
3.所有 GPIO 和 wakeuppad 都支持双边沿中断；
可以复用为 wakeup 的 io，休眠以及唤醒状态下都能使用；其余 io 唤醒状态下可用，休眠状态下不能使用；
wakeup io 可以唤醒休眠，其余 GPIO 都不可以。
4.EC716 使用 3.3V IO 方案，必要说明：
芯片设计限制，原则上不可以用 3.3V IO，如果使用 3.3V IO 或者外部接了 3.3V 的外设（包括但不限于 MCU,传感器等等），可能会导致关机状态下，VBAT 上电压在
1.8V~3V 的不稳定状态，在需要开机的时候无法开机。所以使用 3.3V IO 的前提是必须保证芯片在关机状态下，VBAT 电压小于 1.8V，或者大于 3V。使用 3.3V IO 情况下，原理图必须提供我司审核！！！！！！
详细说明参考链接：https://e3zt58hesn.feishu.cn/docx/Gs5Udj9H6ohtfoxqp0uceCunnfp

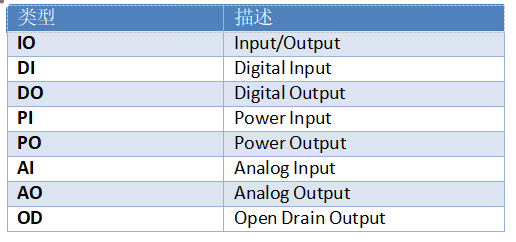

IO 参数定义

二、工作模式

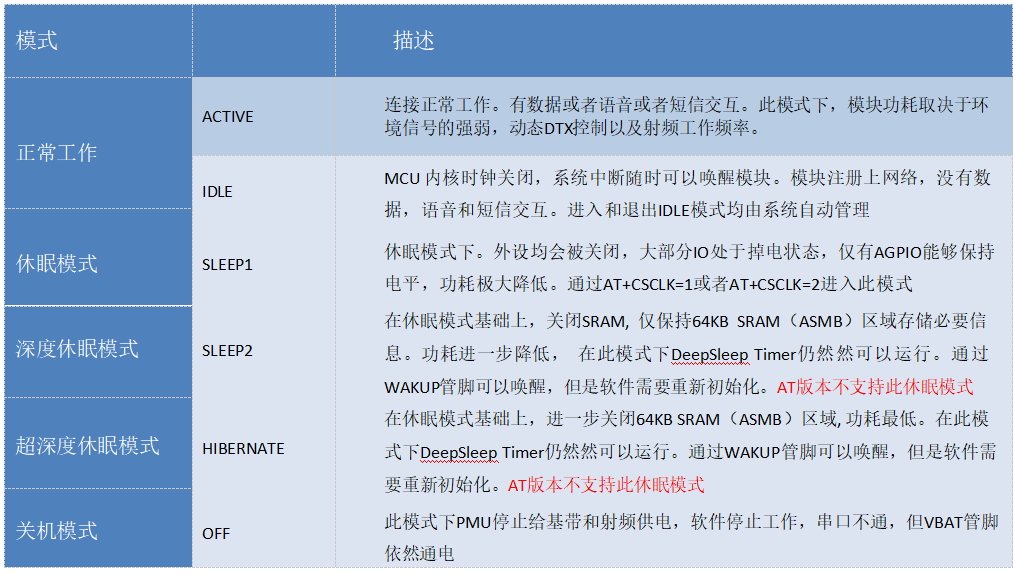

下表简要的叙述了接下来几章提到的各种工作模式。

注意：
当模块进入休眠模式或深度休眠模式后，部分GPIO 会处于掉电关闭状态，掉电 IO 口均无法响应中断，无法唤醒模块退出休眠模式。休眠掉电GPIO 口请参考
模块进入休眠状态后只能通过以下管脚中断唤醒退出休眠模式。

管脚名	序号	功能	描述
PWRKEY	1	开机关机	通拉低开机管脚触发中断
MAIN_TXD/RXD	14，15	主串口	通过给串口发数据唤醒模块
MAIN_DTR	50	模块唤醒管脚	拉低触发中断唤醒
VBUS	6	USB 插入唤醒	USB插入，或拉高触发

三、电源供电

3.1. 模块电源工作特性

在模块应用设计中，电源设计是很重要的一部分。由于LTE射频工作时最大峰值电流高达1.5A，在最大发射功率时会有约700mA的持续工作电流，电源必须能够提供足够的电流，不然有可能会引起供电电压的跌落甚至模块直接掉电重启。

3..2. 减小电压跌落

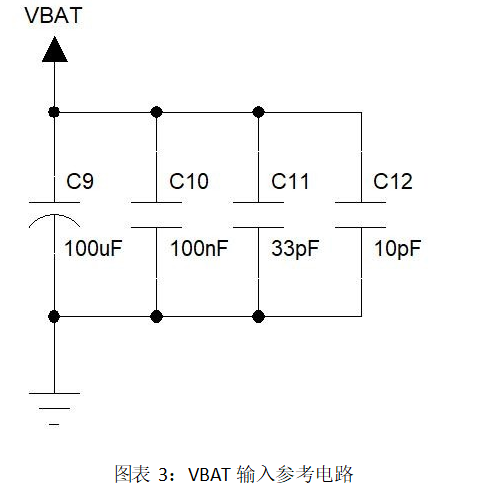

模块电源VBAT电压输入范围为3.3V~4.3V，但是模块在射频发射时通常会在VBAT电源上产生电源电压跌落现象，这是由于电源或者走线路径上的阻抗导致，一般难以避免。因此在设计上要特别注意模块的电源设计，在VBAT输入端，建议并联一个低ESR(ESR=0.7Ω)的100uF的钽电容，以及100nF、33pF、10pF滤波电容，VBAT输入端参考电路如图4所示。并且建议VBAT的PCB走线尽量短且足够宽，减小VBAT走线的等效阻抗，确保在最大发射功率时大电流下不会产生太大的电压跌落。建议VBAT走线宽度不少于1mm，并且走线越长，线宽越宽。

​

3.3 供电参考电路

电源设计对模块的供电至关重要，必须选择能够提供至少1A电流能力的电源。若输入电压跟模块的供电电压的压差小于2V，建议选择LDO作为供电电源。若输入输出之间存在的压差大于2V，则推荐使用开关电源转换器以提高电源转换效率。

LDO供电：

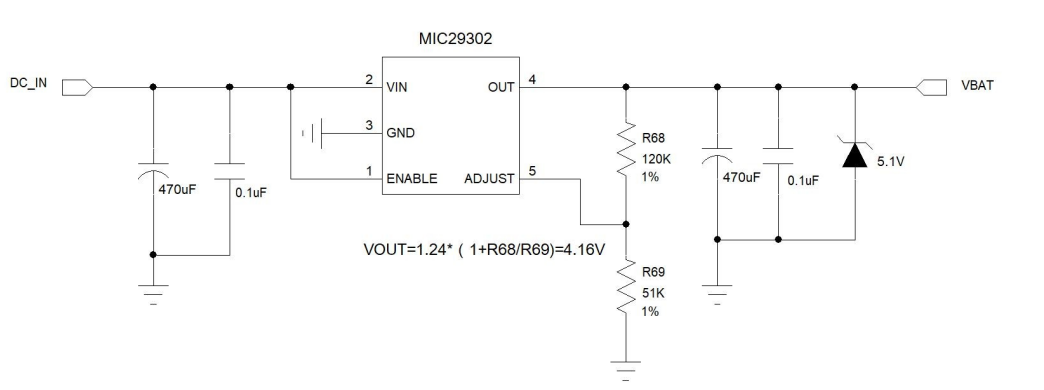

下图是5V供电的参考设计，采用了Micrel公司的LDO，型号为MIC29302WU。它的输出电压是4.16V，负载
电流峰值到3A。为确保输出电源的稳定，建议在输出端预留一个稳压管，并且靠近模块VBAT管脚摆放。建议选择反向击穿电压为5.1V，耗散功率为1W以上的稳压管。

DC-DC 供电：
下图是 DC-DC 开关电源的参考设计，采用的是杰华特公司的 JW5359M 开关电源芯片，它的最大输出电流是 2A，输入电压范围 3.7V~18V。注意 C25 的选型要根据输入电压来选择合适的耐压值。
DCDC 供电输入参考设计

未完待续。。。。。。。

详细资料获取请点击： www.openluat.com
