合宙Air780EP：AT+MQTT速接OneNET

说到物联网，设备间通信很关键。

合宙Air780EP模块能用AT指令通过MQTT与OneNET平台交流。

想知道怎么让它们“聊”起来？接下来的内容就教你简单几步，实现Air780EP到OneNET的数据传输。

无论你是新手还是资深，都能轻松上手。

咱们直接开讲！

OneNET Studio提供了强大的数据处理能力、灵活的设备接入方式以及丰富的API接口。

官网地址：OneNET - 中国移动物联网开放平台

一、材料准备

为了顺利展开本次接入实践，需要准备以下关键材料：

Air780EP开发板一套：

合宙Air780EP模组采用了微安级极致低功耗设计，长连接待机功耗（5分钟心跳）低至450微安，该模组支持中国移动、电信、联通三大运营商的4G网络，实现了全网通覆盖，采用LGA高集成封装，多达109个SMT焊盘管脚。支持AT指令集、和LuatOS脚本开发，除了MQTT协议外，还支持TCP、UDP、HTTP、WebSocket、FTP、NTP等多种网络协议。

USB线：作为连接开发板与PC电脑的重要纽带，请选用质量可靠、传输速度稳定的USB线，以确保数据传输的顺畅无阻。

PC电脑：请确保电脑系统稳定，已安装必要的驱动程序和串口通信软件，以便能够顺利与Air780EP(V)开发板进行交互。

串口工具：作为与Air780EP(V)开发板进行AT指令交互的必备软件，串口工具将帮助您发送指令、接收响应，并实时监控设备状态。

准备就绪后，您就可以按照本指南的步骤，逐步完成Air780EP开发板通过MQTT协议接入OneNET Studio的全过程。

二、在onenet上创建产品

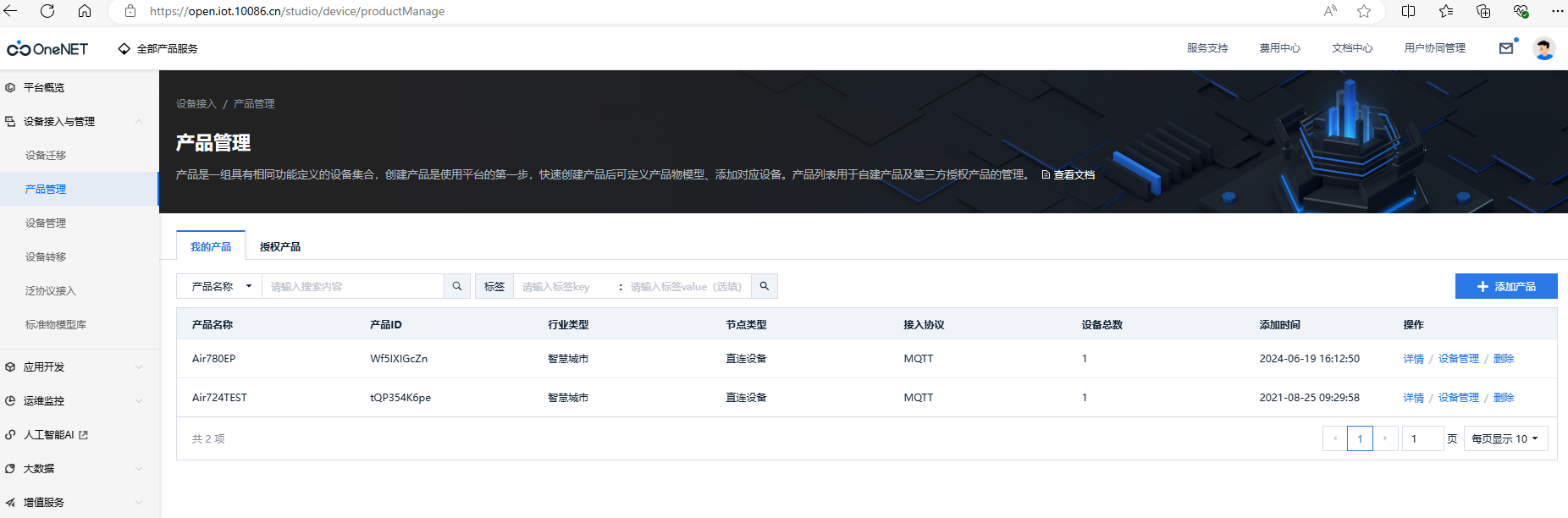

打开OneNET官网，进入控制台，进入Onenet Studio，选择设备接入与管理，点击产品管理

点击添加产品

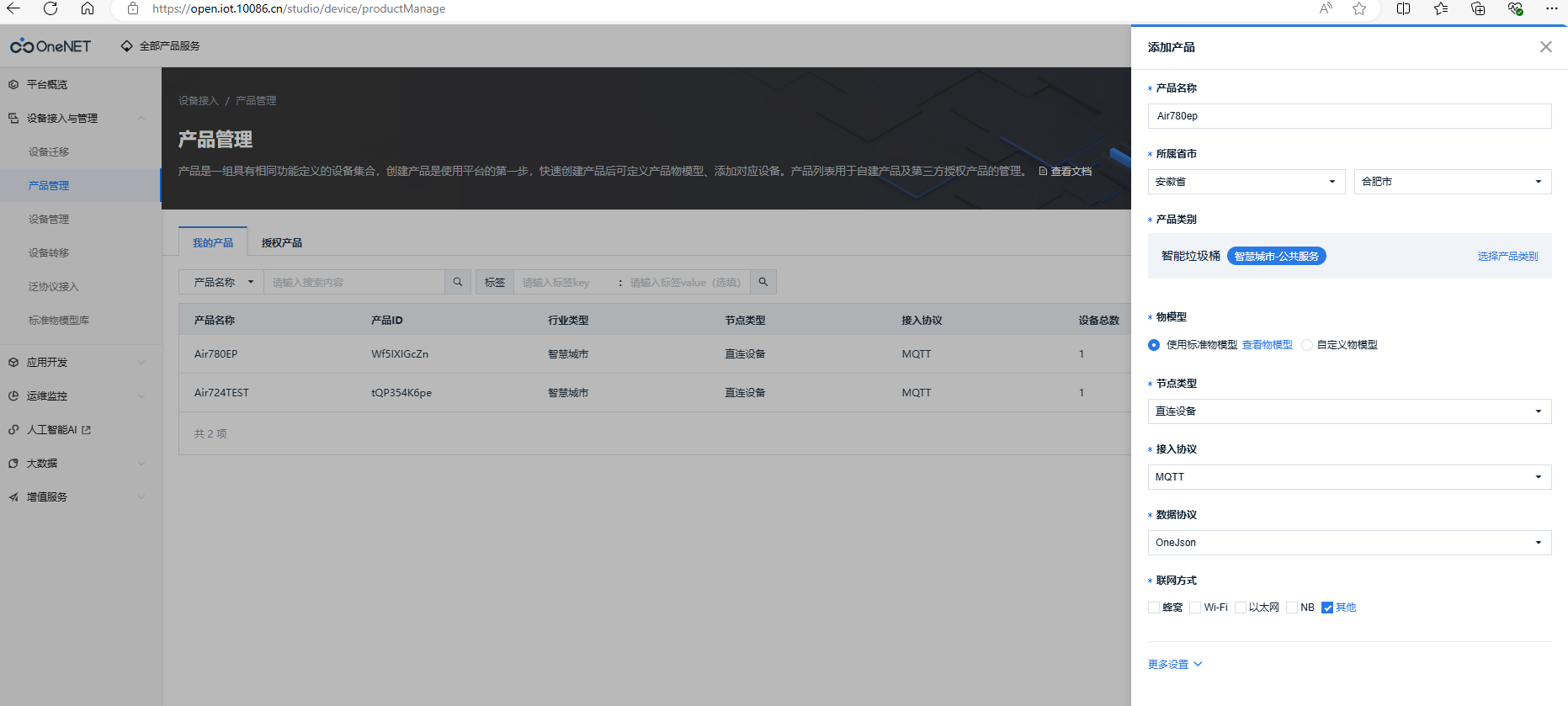

根据自己产品填写，注意：节点类型选择直连设备，接入协议选择MQTT，点击确定

点击详情

将右上角自动注册打开

记住产品ID和产品key

三、创建设备

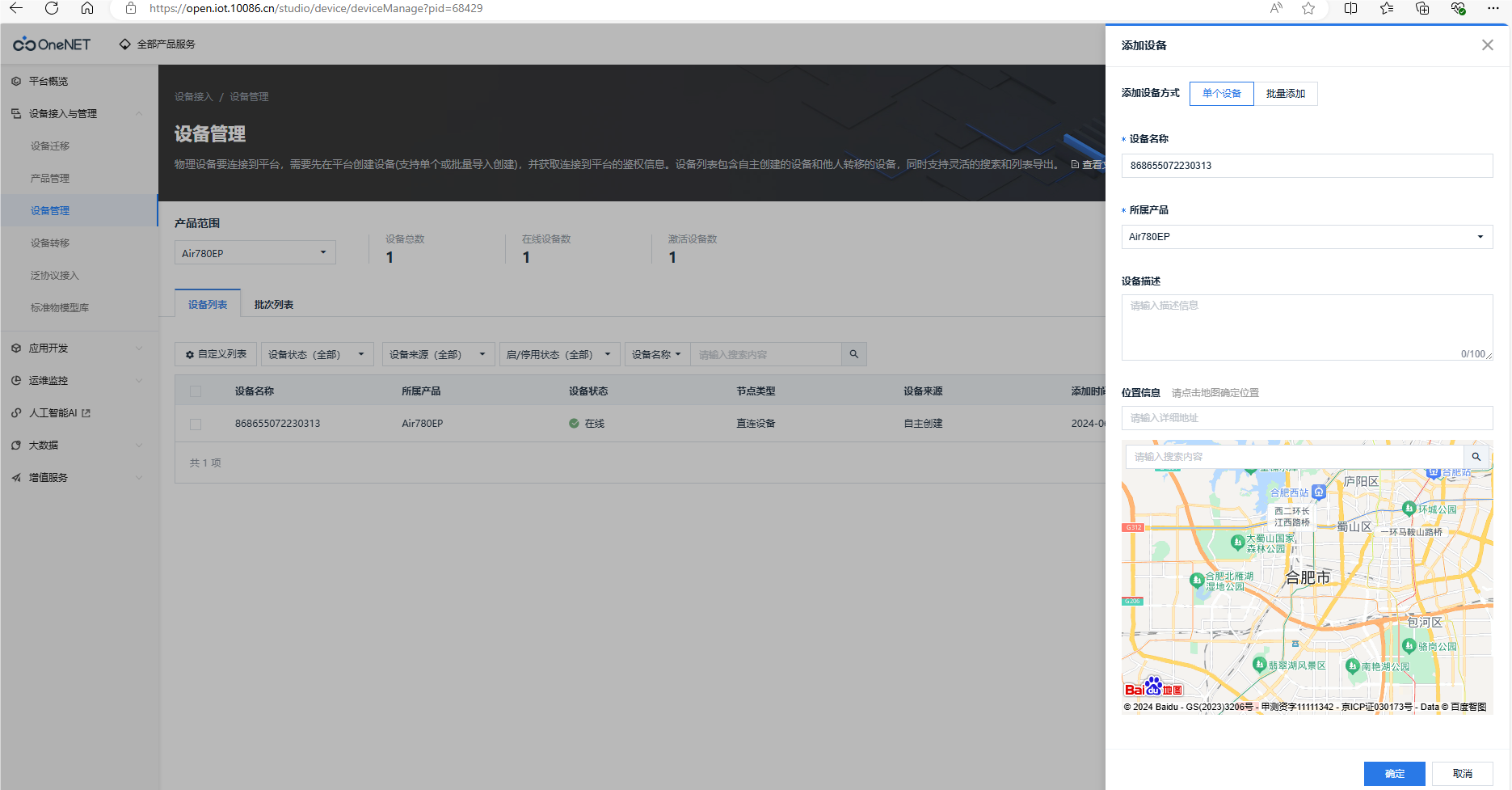

填入设备名，选择产品，这里我使用的是模块的imei来做设备名称

四、查看onenet接入协议

MQTT设备连接_开发者文档_OneNET (10086.cn))

可以看到，登入onenet时，mqtt的clientID、username和password都有指定

clientId即为刚才创建的设备名称

username为创建的产品ID

password是需要经过加密计算得来的鉴权token

计算方法详见如下文章，这篇文章测试时直接使用onenet提供的测试工具来计算鉴权密码，鉴权计算测试工具下面连接中下载

接入安全认证_开发者文档_OneNET (10086.cn)

五、连接onenet

1.查询卡、网络注册状态

具体交互流程如下所示

查询SIM卡状态
AT+CPIN?

+CPIN: READY

OK

查询信号质量
AT+CSQ

+CSQ: 16,0

OK

查询网络附着状态
AT+CGATT?

+CGATT: 1

OK

AT+CGDCONT?

+CGDCONT: 1,"IP","cmiot","10.126.200.230"

OK

2.MQTT直连onenet

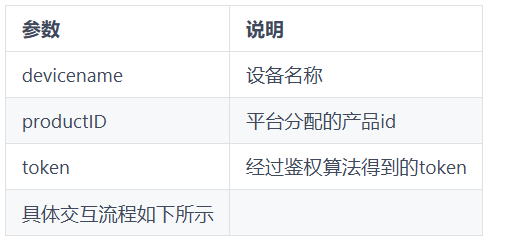

设备注册参数如下：

mqttClientId: devicename
mqttUsername: productID
mqttPassword: token

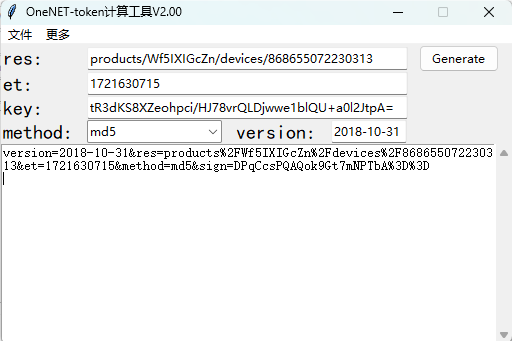

下图为工具计算出的token

AT+MCONFIG="868655072230313","Wf5IXIGcZn","version=2018-10-31&res=products%2FWf5IXIGcZn%2Fdevices%2F868655072230313&et=1721630715&method=md5&sign=DPqCcsPQAQok9Gt7mNPTbA%3D%3D"

OK

AT+MIPSTART="studio-mqtt.heclouds.com",1883

OK

CONNECT OK


AT+MCONNECT=1,120

OK

CONNACK OK

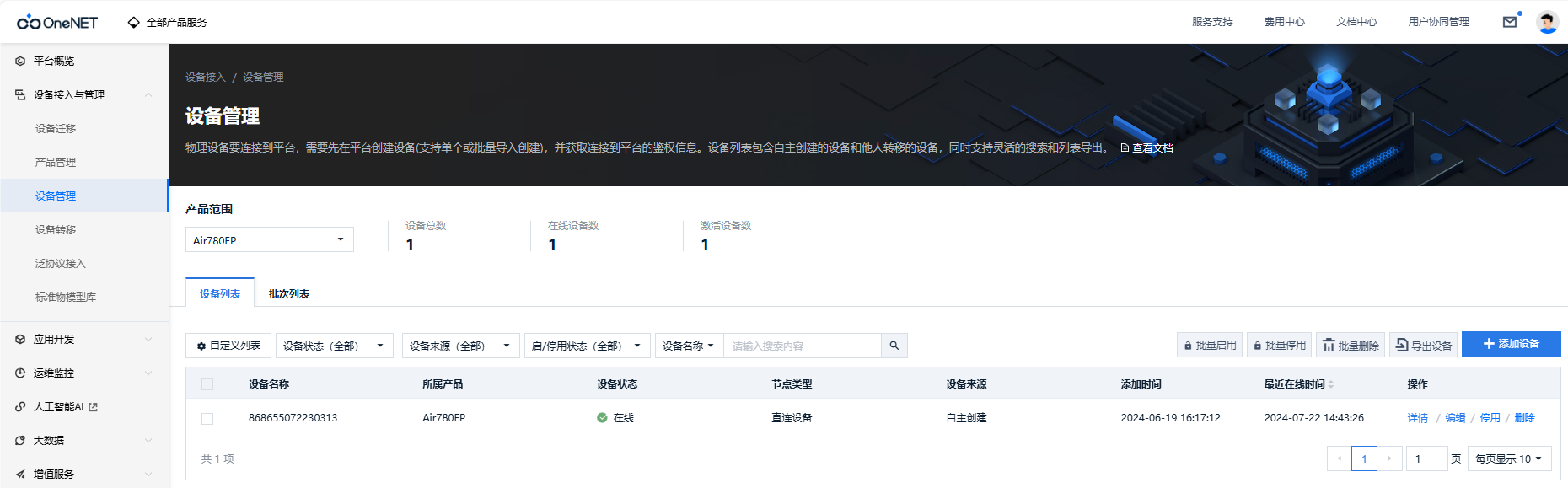

可以从平台上看到设备已经在线了

3.发布与订阅消息

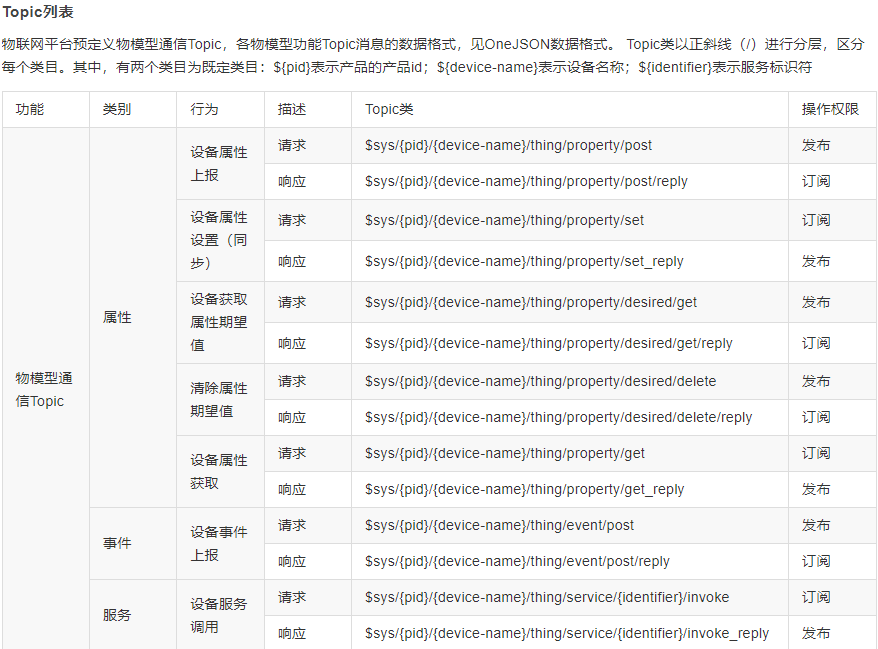

onenet studio有固定的通信TOPIC，可以到官网查看，这里演示下设备属性上报与响应的主题

通信主题_开发者文档_OneNET (10086.cn)

订阅消息：

AT+MSUB="$sys/Wf5IXIGcZn/868655072230313/thing/property/post/reply",0

OK

SUBACK

发布
向设备上报属性的主题发布消息，消息携带设备的属性，不同的产品具有不同的属性，可以在设备物模型处查看

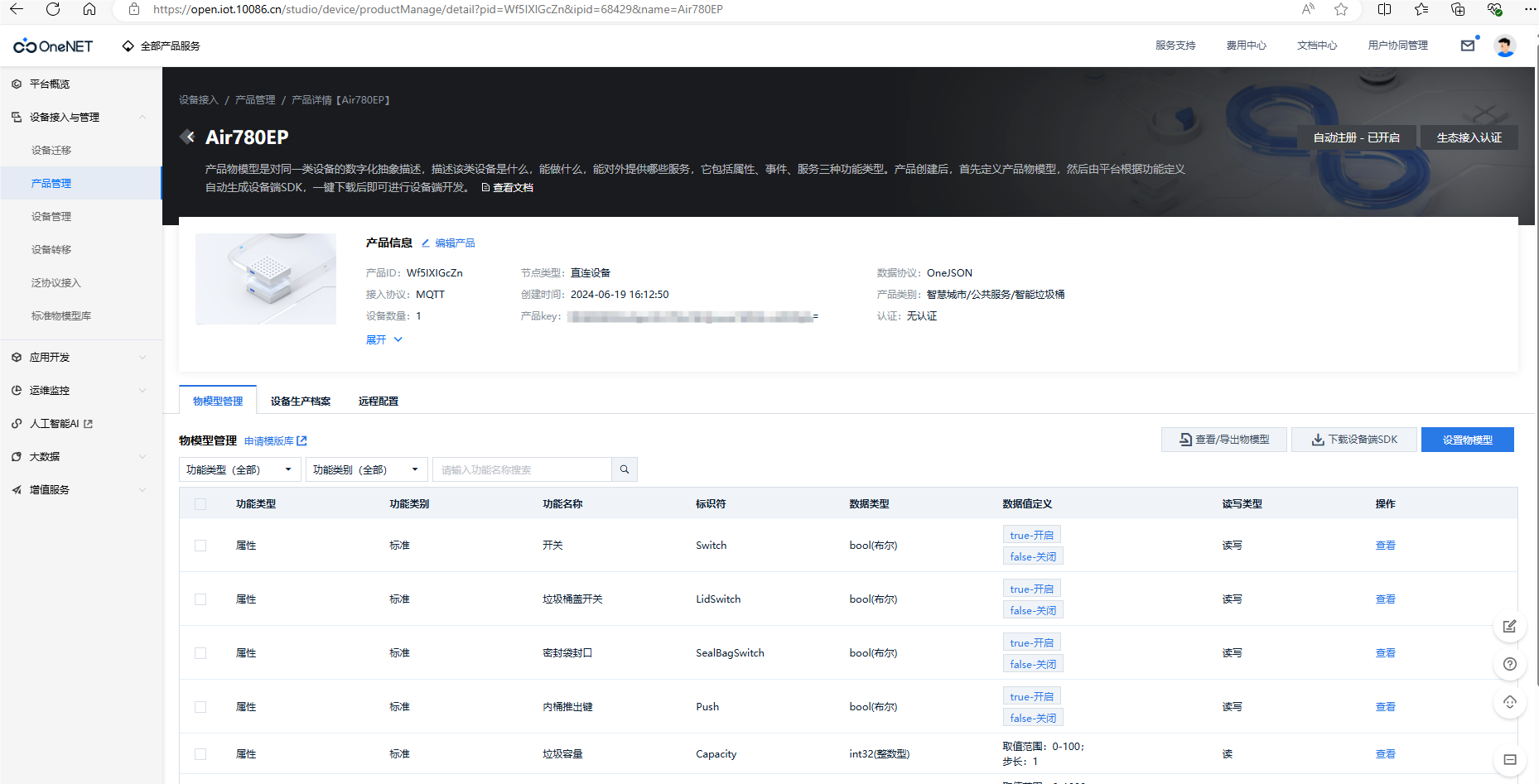

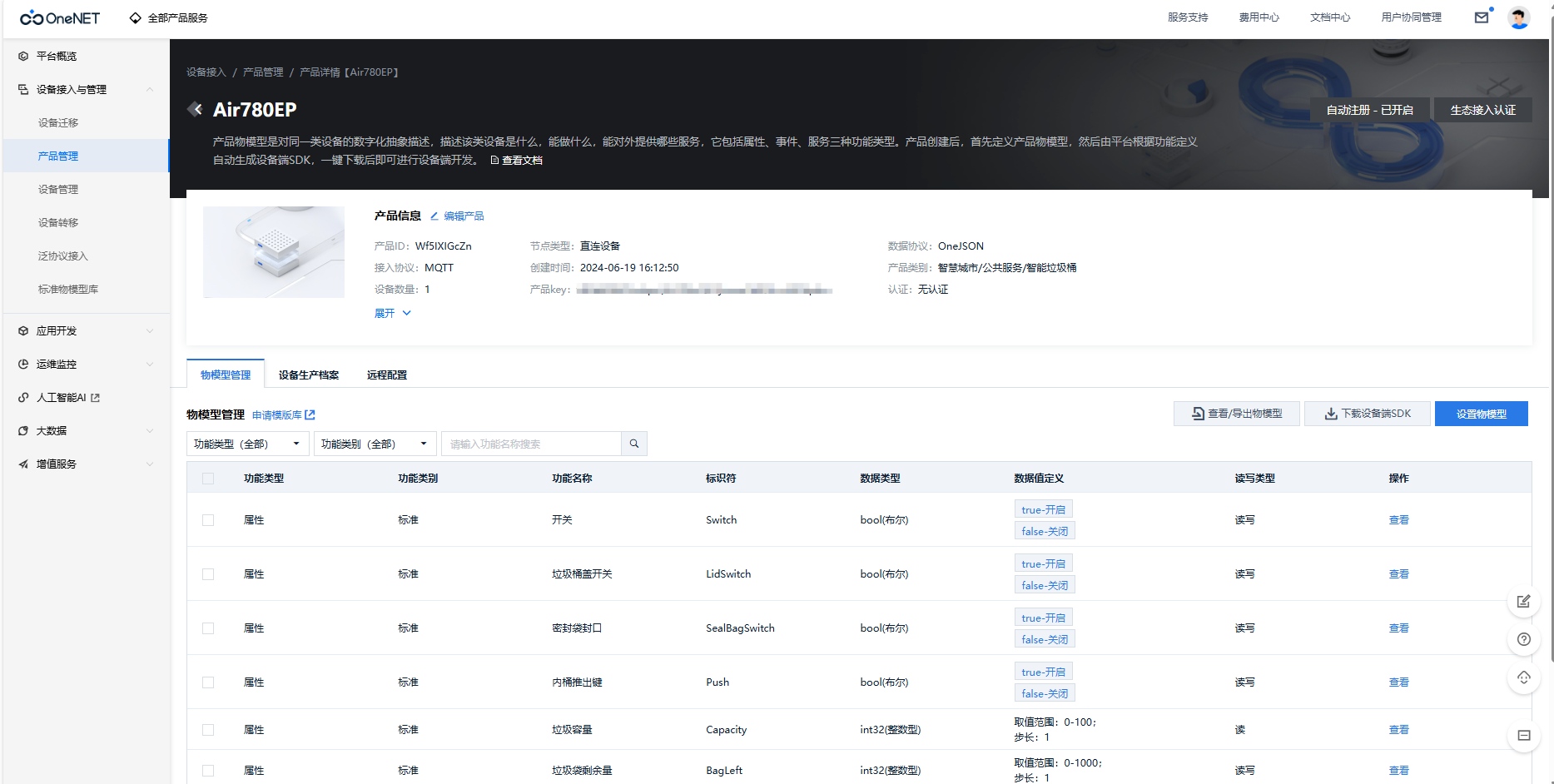

例如：在文章开始创建的产品具有如下图所示的属性

向上报属性的主题发布一条payload格式错误的消息
AT+MPUB="$sys/q23GT8XVOu/868739055238251/thing/property/post",0,0,"{}"

OK

平台返回缺少参数
+MSUB: "$sys/q23GT8XVOu/868739055238251/thing/property/post/reply",47 byte,{"id":null,"code":2403,"msg":"required msg id"}


如下是正常流程
AT+MPUB="$sys/Wf5IXIGcZn/868655072230313/thing/property/post",0,0,"{\22id\22:\22123\22,\22params\22:{\22Capacity\22:{\22value\22:62}}}"

OK

平台返回成功
+MSUB: "$sys/Wf5IXIGcZn/868655072230313/thing/property/post/reply",39 byte,{"id":"123","code":200,"msg":"success"}

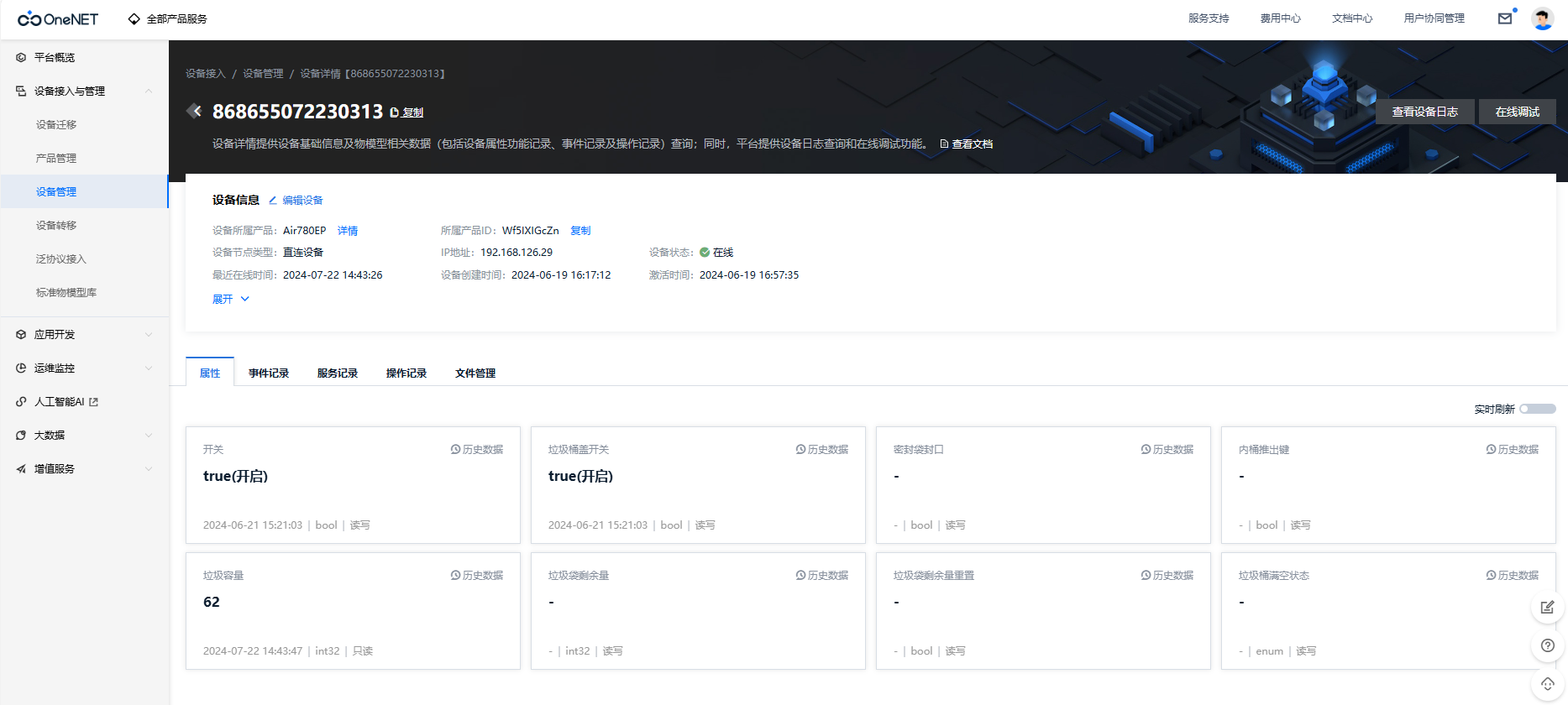

可以看到平台已经有数据更新
