管道轴测图引擎IsoAlgo-1.0-beta免费使用

管道轴测图引擎IsoAlgo-1.0-beta版本正式发布啦！昨天晚上沐浴更衣，就像正月初一，伊斯兰的开斋节，还有唐伯虎大战夺命书生之前还抽了点时间洗了个澡换了套衣衣服，来表达对IsoAlgo这个版本的重视。

IsoAlgo简介

IsoAlgo是图核科技公司自主研发的管道轴测图引擎piping Isometric drawing generation Algorithms的简称，读作ISO阿狗或爱狗。IsoAlgo可以通过读取IDF/PCF文件生成管道ISO图纸DXF文件及材料表和焊点表等。

IsoAlgo

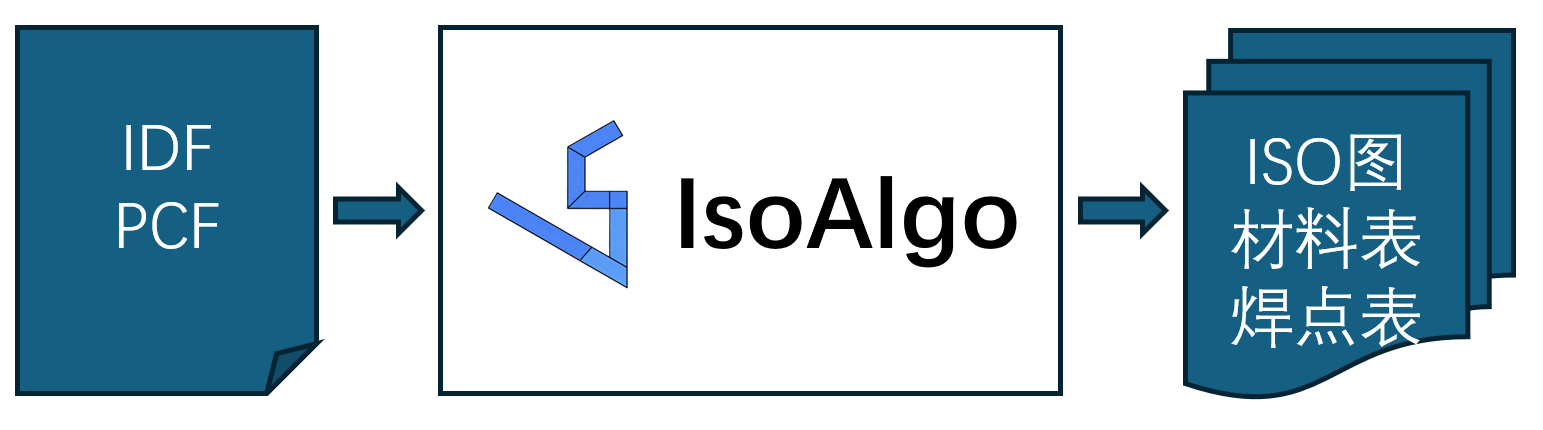

IsoAlgo - Piping Isometric drawing generation Algorithm

管道轴测图（单线图、ISO图）作为三维管道设计软件的最终交付物之一，自动生成管道ISO图是三维管道设计软件PipeCAD等的关键支持功能。IsoAlgo引擎兼容国际标杆ISOGEN的图形符号，全面支持IDF/PCF管道数据文件，内置高效的布局算法，攻克分图难题，提供丰富的配置选项，可以根据用户出图风格定制不同的出图样式。一键出图，出图速度快。

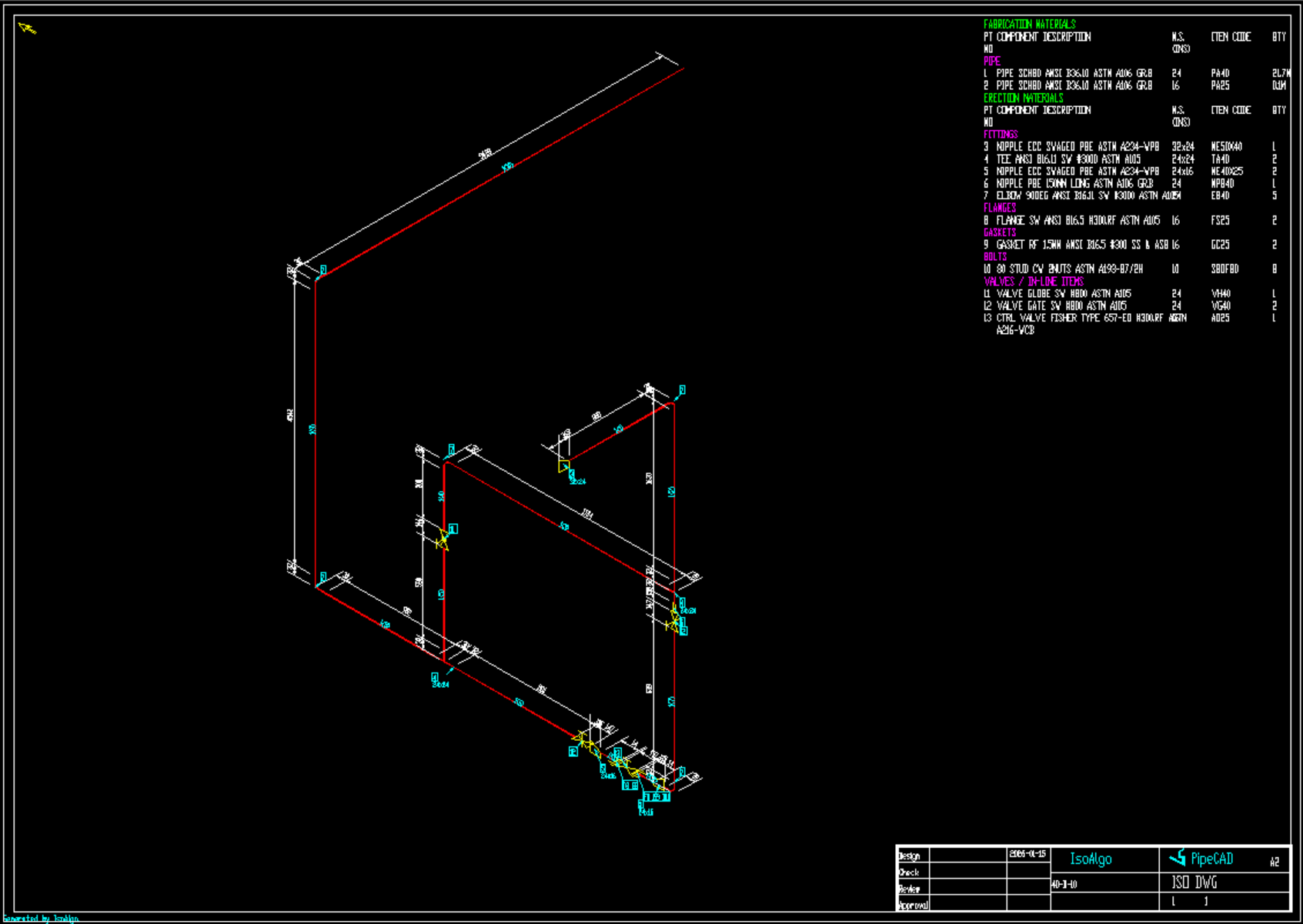

IsoAlgo Sample

IsoAlgo 使用说明

为了方便用户使用IsoAlgo，提供命令行可执行程序IsoAlgoCmd，也方便其他程序后台调用IsoAlgo：

========================================================
 ###                     #
  #    ####    ####     # #    #        ####    ####
  #   #       #    #   #   #   #       #    #  #    #
  #    ####   #    #  #     #  #       #       #    #
  #        #  #    #  #######  #       #  ###  #    #
  #   #    #  #    #  #     #  #       #    #  #    #
 ###   ####    ####   #     #  ######   ####    ####
========================================================
IsoAlgo - Piping Isometric drawing generation Algorithm.
Usage:
  IsoAlgoCmd [OPTION...]

  -i, --idf Sample.idf    IDF file name
  -p, --pcf Sample.pcf    PCF file name
  -o, --opt IsoAlgo.opt   Option file name
  -f, --frame A2.dxf      DWG frame file name
  -m, --merge Sample.dxf  Merged DWG file name
  -v, --version           IsoAlgo version info
  -h, --help              Print usage

相关命令参数说明如下：

  • -i/--idf: 指定IDF文件名；
  • -p/--pcf: 指定PCF文件名；
  • -o/--opt: 指定出图配置文件名；
  • -f/--frame: 指定图框DXF文件名；
  • -m/--merge：指定需要合并的图纸DXF文件名；
  • -v/--version: 显示IsoAlgo版本信息；
  • -h/--help: 显示程序帮助信息。

注意：在指定相关文件名时，是包含路径的文件全名，最好不要有中文和空格。包括程序目录最好也是解压到没有空格和中文的文件夹中。

在下载的程序中有个IsoAlgo.bat示例批处理文件，使用记事本工具打开这个文件：

rem 指定配置选项文件和PCF文件生成管道ISO图
IsoAlgoCmd -o %~dp0IsoAlgo.opt -p SampleIso.pcf

rem Generate isometric drawing from IDF file SampleIso.idf.
IsoAlgoCmd -o %~dp0IsoAlgo.opt -i SampleIso.idf

rem 将图框文件A2.dxf合并到图纸SampleIso.dxf文件中.
IsoAlgoCmd -f A2.dxf -m SampleIso.dxf

通过双击批处理文件IsoAlgo.bat来快速运行程序，具体使用可以看看这个操作视频：

https://www.bilibili.com/video/BV1BKr2BFESe/?share_source=copy_web&vd_source=d03620076b23987caca5c688dc323763

关于出图配置文件的详细信息可以查看程序目录中的帮助文档。

IsoAlgo 免费下载

好软件是用出来的，IsoAlgo对个人用户免费开放，让更多人可以使用。除了不能定制图框，其他功能都是一致的。

IsoAlgo 专业版 个人版
PCF出图 ✔️ ✔️
IDF出图 ✔️ ✔️
图面配置 ✔️ ✔️
尺寸标注 ✔️ ✔️
件号标注 ✔️ ✔️
材料表配置 ✔️ ✔️
导出材料表 ✔️ ✔️
导出焊点表 ✔️ ✔️
图框配置 ✔️ 系统内置

加入PipeCAD QQ交流群 964851855，在群文件中的[软件产品]目录下载IsoAlgo-1.0-beta：
