IsoAlgo管道轴测图引擎全新升级

IsoAlgo 简介

IsoAlgo是图核公司自主研发的管道轴测图引擎piping Isometric drawing generation Algorithm的简称，读作ISO阿狗。管道轴测图（单线图、ISO图）作为三维管道设计软件的最终交付物之一，自动生成管道ISO图是三维管道设计软件PipeCAD等的关键支持功能。IsoAlgo引擎兼容国际标杆ISOGEN的图形符号，全面支持IDF/PCF管道数据文件，内置高效的布局算法，攻克分图难题，提供丰富的配置选项，可以根据用户出图风格定制不同的出图样式。一键出图，出图速度快。

针对用户反馈的问题，对IsoAlgo进行重大升级，除了解决管线在投影方向上重叠问题以外，还全面支持IDF/PCF的出图，重构自动分图逻辑使其与ISOGEN保持一致，持续打磨IsoAlgo为用户提供更好的服务。

支持IDF/PCF

IsoAlgo全面支持从IDF/PCF管道数据文件自动生成ISO图。AVEVA E3D/PDMS等系统导出的IDF和Intergraph S3D等系统导出的PCF都可以用IsoAlgo来自动出图。PCF是易于理解的文本文件，IDF相对来说不太容易理解。

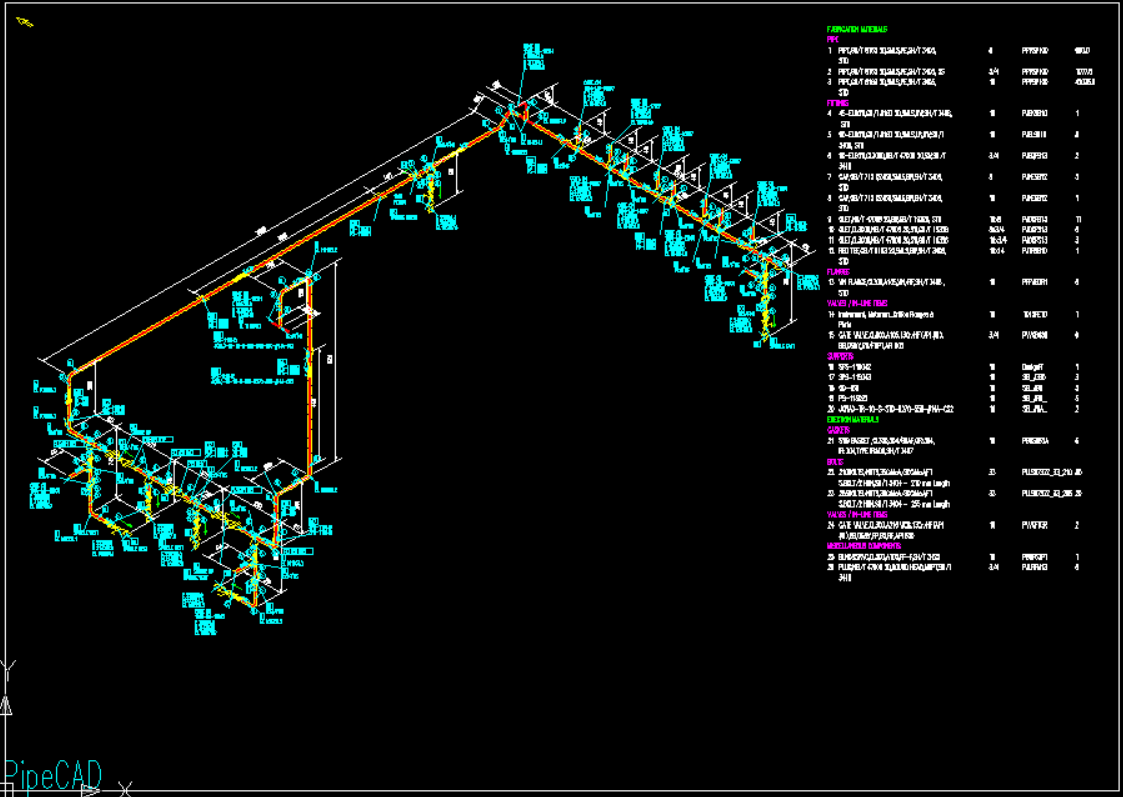

PDMS中的管道模型导出IDF后使用IsoAlgo生成管道ISO图如下所示：

自动分图逻辑

对于复杂的管道模型，ISOGEN会自动进行分图处理，使生成的图纸整洁易读。IsoAlgo实现自动分图功能，使生成的图纸内容与ISOGEN生成的保持一致。

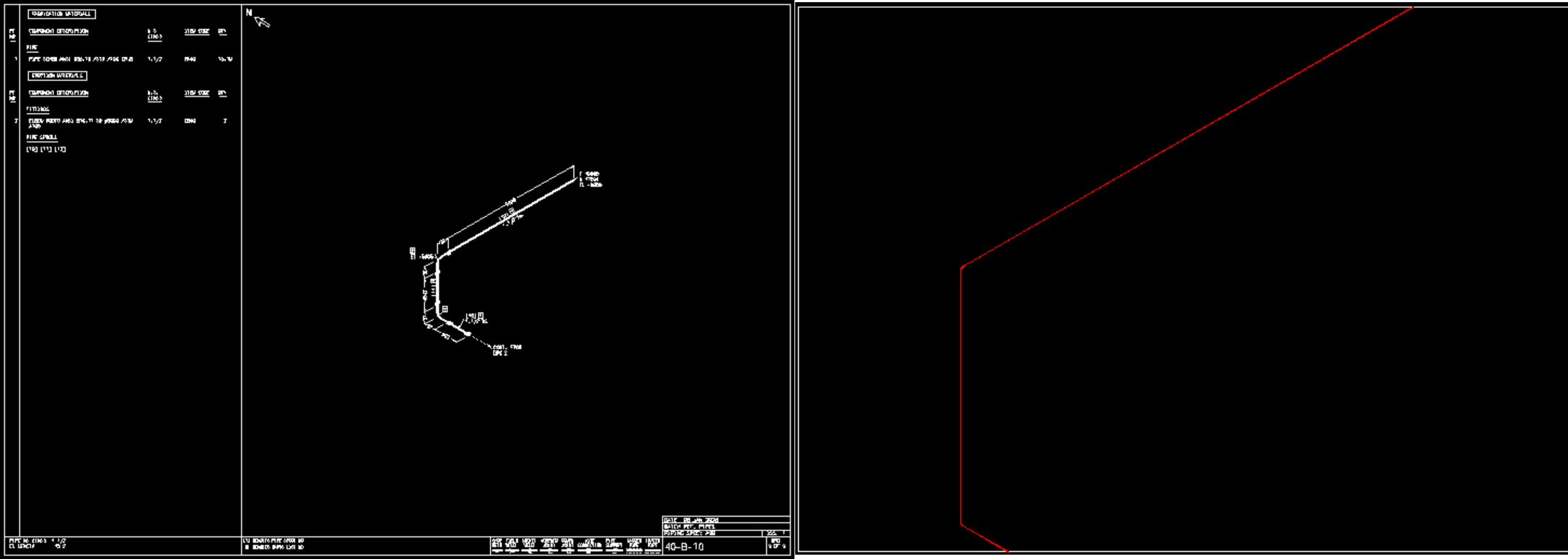

对于PDMS中的这个管道，IsoAlgo生成的图纸数量与图纸中的管件与ISOGEN一致。如下图所示，其中左图为PDMS生成的ISO图，右图为IsoAlgo生成的ISO图：

管线重叠问题

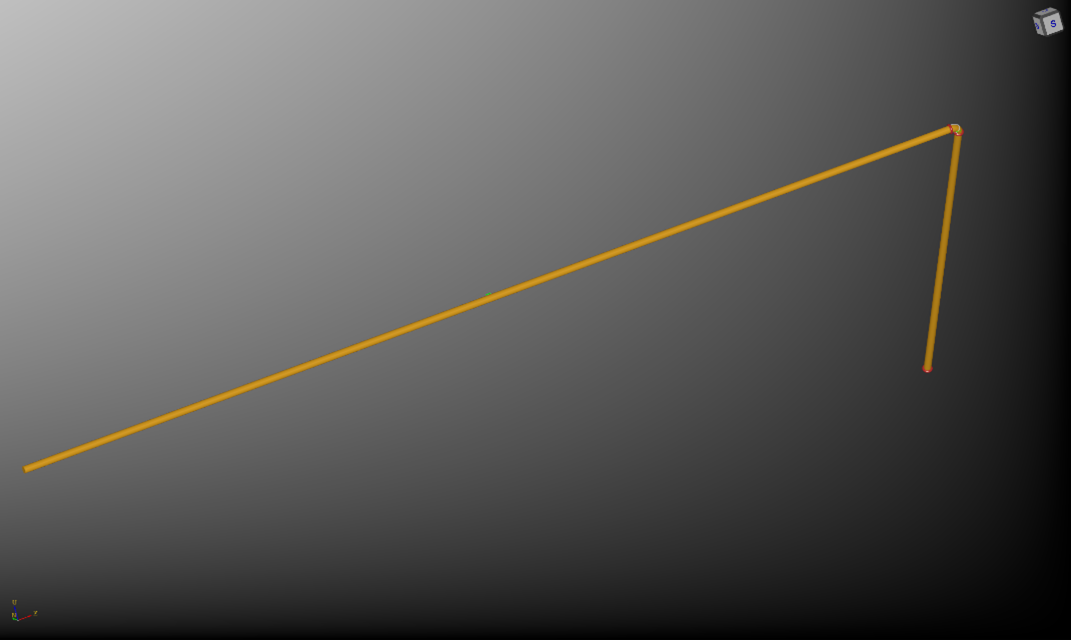

对于三维空间中的管线，投影到二维图纸空间时，可能会在三维空间中不重叠的管线在图纸中重叠了。如下图所示的一根管线：

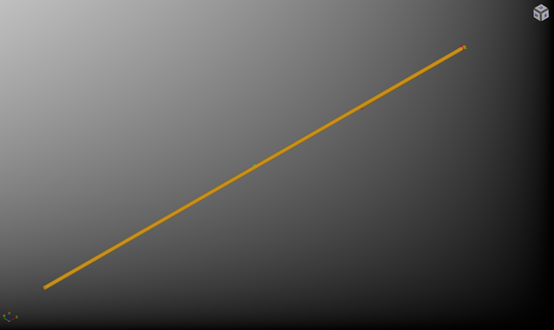

这根管线在三维空间并没有重叠，但是在指定的投影方向上会导致重叠，如下图所示：

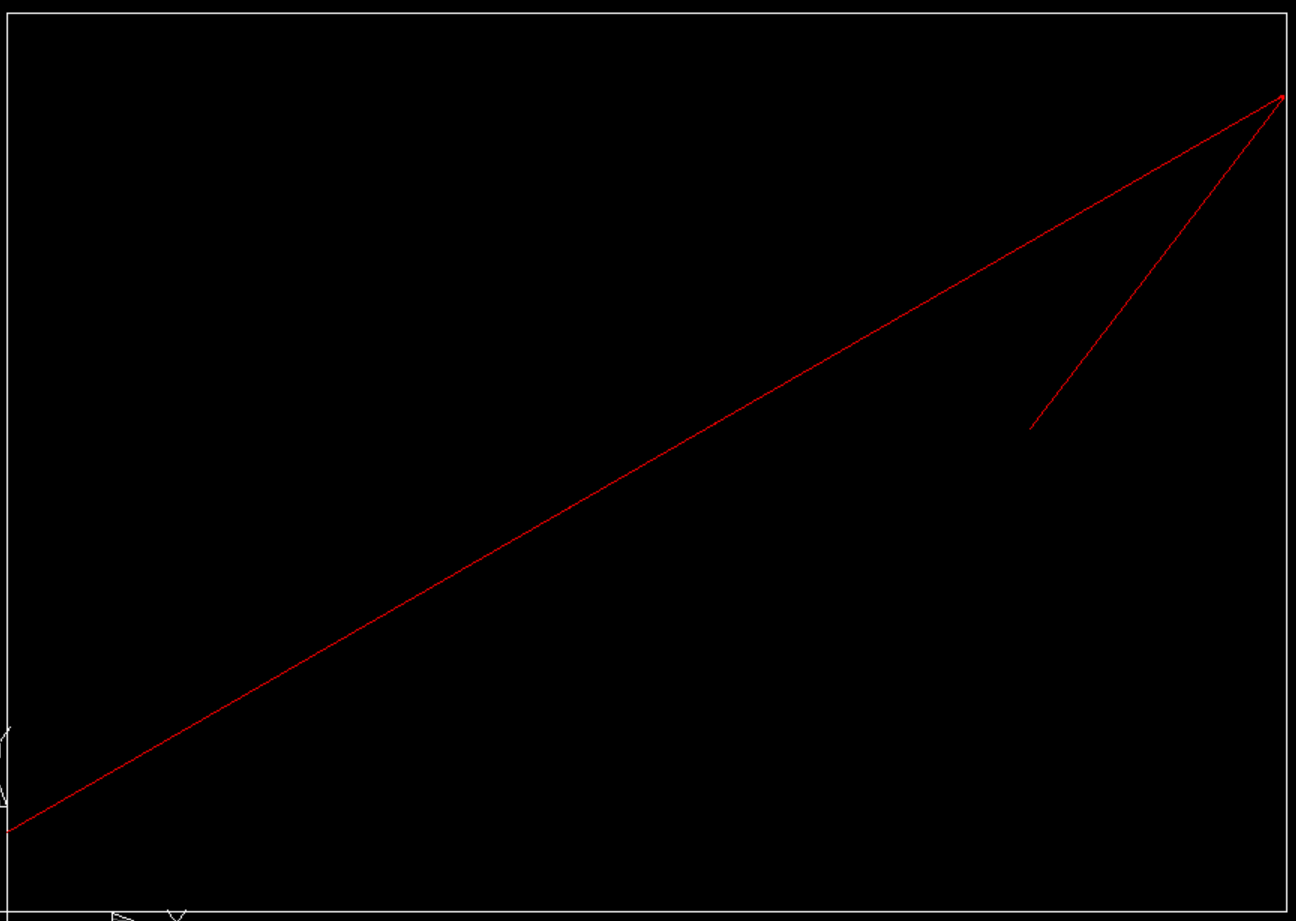

如果ISO图也生成这样的，会导致识图困难。ISOGEN对这种重叠情况进行了处理，使管线不重叠。分析ISOGEN的处理逻辑，完善IsoAlgo对这种情况的处理能力，使生成的ISO图与ISOGEN基本保持一致：
