PlantAssistant-保温层处理

保温层模型

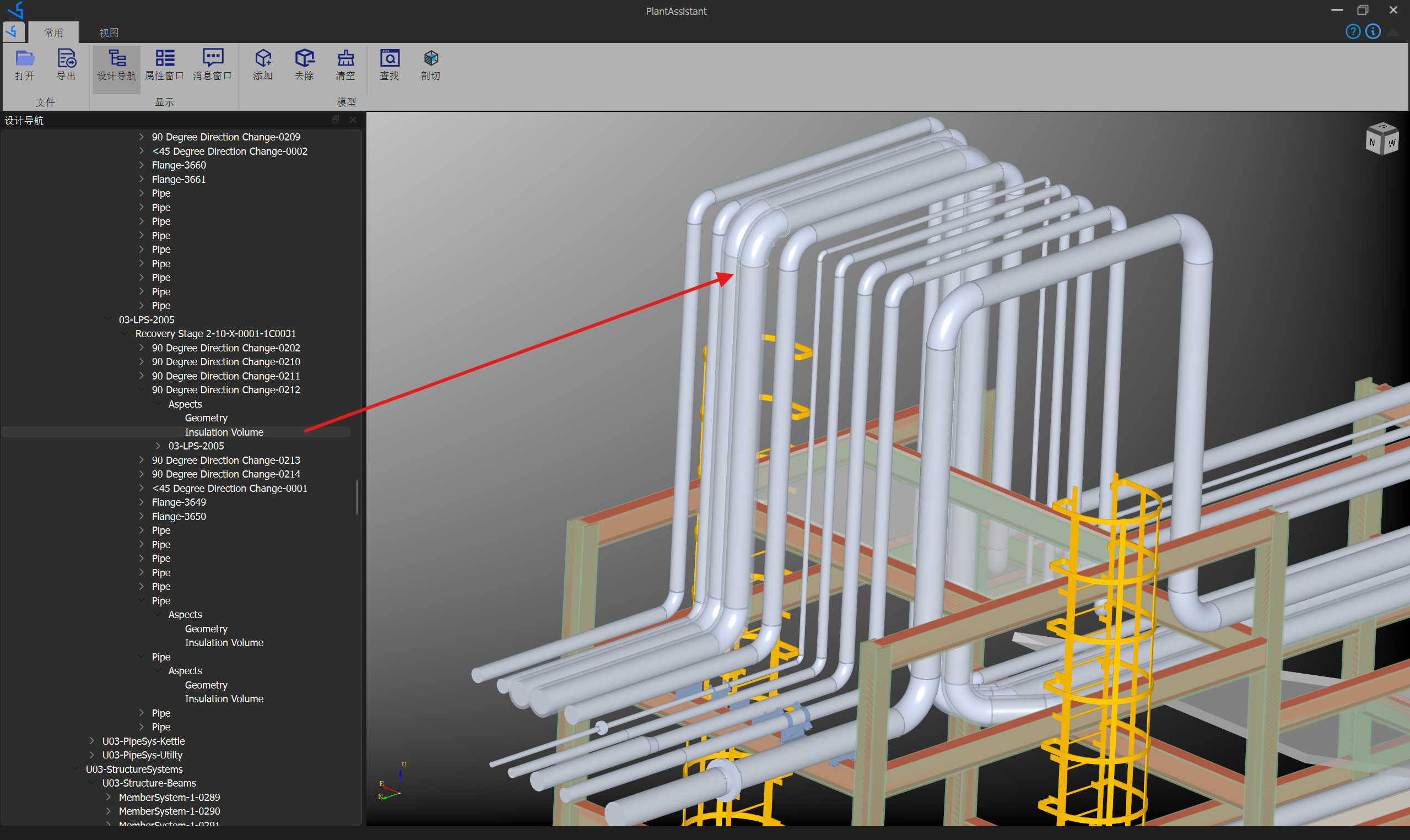

在SP3D导出的VUE文件中，有的管道、设备、结构模型带有保温层Insulation，维保空间Maintenance或者操作空间Operation等信息，为了让这些模型方便选择和隐藏操作，在PlantAssistant的模型树结点中增加保温层结点、维保空间、操作空间等结点。

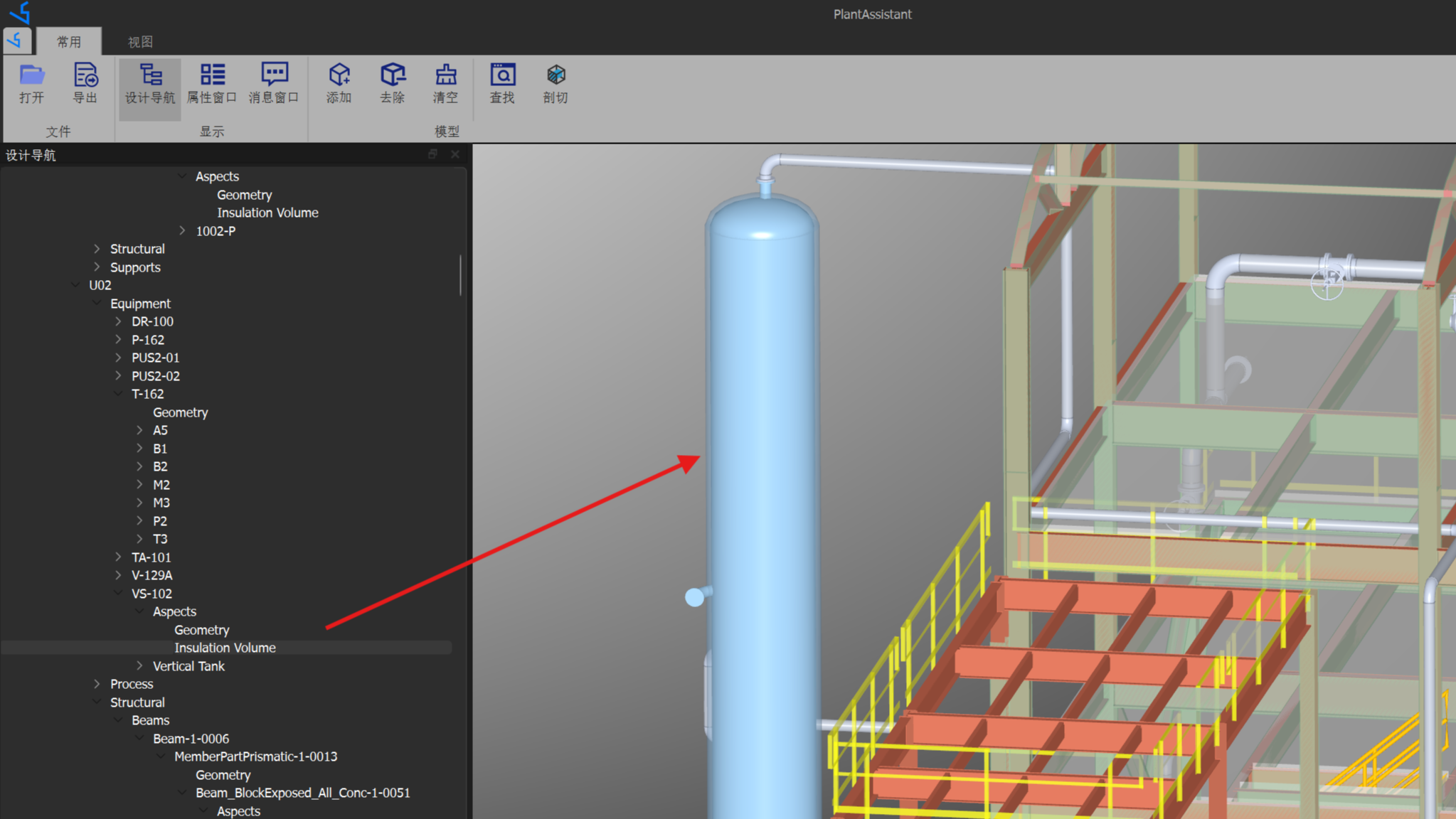

保温层等都是透明显示，如果不想显示保温层模型，可以在设计导航树上选择相应的保温层Insulation Volume结点，点击鼠标右键去除，即可以隐藏保温层模型不显示。

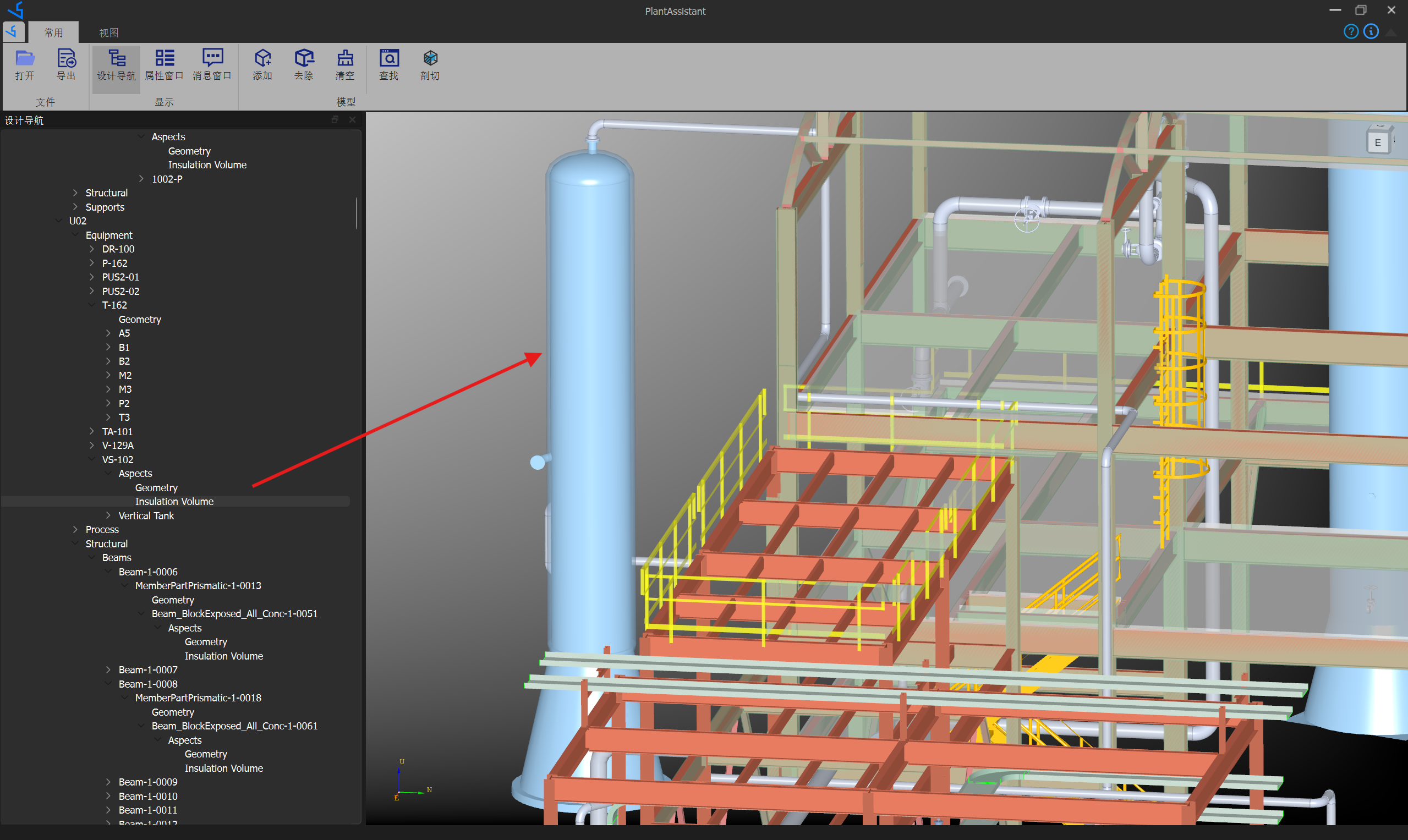

VUE文件中除了管道有保温层模型以外，设备、结构等也有保温层，如下图所示：

注：当一个模型包含本身模型Geometry以外，还包含其他模型，如保温层模型、维保空间模型等，会在模型结点下生成一个外表结点Aspects。其他情况时为了减少目录树结点数量，只生成一个Geometry结点。所以模型目录树与Navisworks中显示会有点不同。
