实验3 转移指令跳转原理及其简单应用编程

1.实验任务一

• 代码：

assume cs:code, ds:data

data segment
    x db 1, 9, 3
    len1 equ $ - x

    y dw 1, 9, 3
    len2 equ $ - y
data ends

code segment
start:
    mov ax, data
    mov ds, ax

    mov si, offset x
    mov cx, len1
    mov ah, 2
 s1:mov dl, [si]
    or dl, 30h
    int 21h

    mov dl, ' '
    int 21h

    inc si
    loop s1

    mov ah, 2
    mov dl, 0ah
    int 21h

    mov si, offset y
    mov cx, len2/2
    mov ah, 2
 s2:mov dx, [si]
    or dl, 30h
    int 21h

    mov dl, ' '
    int 21h

    add si, 2
    loop s2

    mov ah, 4ch
    int 21h
code ends
end start

• 实验结果：

  or 30h是为了转换为ASCII码输出。30h是ASCII中′0′的编号，其二进制形式为:00110000，所以or上一个30h表示输出从'0'开始偏移量为1 9 3的数字。
  $是预定义符号，表示当前的偏移地址，使用jmp $,可以进入死循环。
• 问题一：

  loop s1指令的机器码是E2F2，其中F2就是转移的位移量的补码形式，二进制形式为11110010，转化为原码的二进制形式为10001110，十进制表示为-14，所以其位移量就是-14。在执行汇编指令loop s1时，ip是0019H，同时ip+2，此时ip是001BH，加上位移量-14后，其ip为000D。

• 问题二：

  loop s2指令的机器码是E2F0，其中F0就是转移的位移量的补码形式，二进制形式为11110000，转化为原码的二进制形式为10010000，十进制表示为-16，所以其位移量就是-16。在执行汇编指令loop s2时，ip是0037H，同时ip+2，此时ip是0039H，加上位移量-16后，其ip为0029H。


2.实验任务二

• 代码：

assume cs:code, ds:data

data segment
    dw 200h, 0h, 230h, 0h
data ends

stack segment
    db 16 dup(0)
stack ends

code segment
start:
    mov ax, data
    mov ds, ax

    mov word ptr ds:[0], offset s1
    mov word ptr ds:[2], offset s2
    mov ds:[4], cs

    mov ax, stack
    mov ss, ax
    mov sp, 16

    call word ptr ds:[0]
s1: pop ax

    call dword ptr ds:[2]
s2: pop bx
    pop cx

    mov ah, 4ch
    int 21h
code ends
end start

• 问题一：
  (ax) = offset s1
(bx) = offset s2
(cx) = cs
• 问题二：
  • ax：

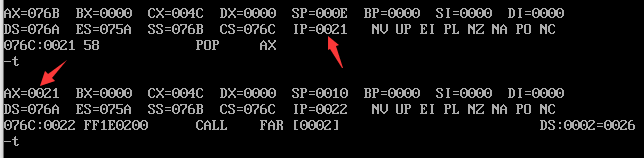

    call word ptr ds:[0]：将s1代码段的起始地址ip压入栈中，即将IP=0021H压入栈中。
    随后指令跳转到ds:[0]存放的地址，即s1代码段，执行pop ax出栈操作，将栈中的0021H赋值给ax。所以ax的值就是s1的起始地址。
  • bx：

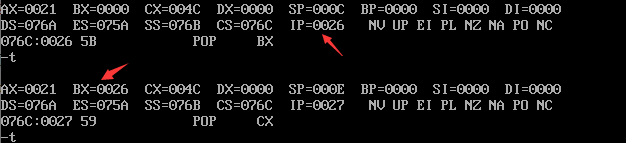

    call dword ptr ds:[2]：将s2代码段的cs地址和起始地址ip压入栈中，即将CS=076CH和IP=0026H压入栈中。
    随后指令跳转到ds:[2]存放的地址，即s2代码段，执行pop bx出栈操作，将栈中后入栈的0026H赋值给bx。所以bx的值就是s2的起始地址。
  • cx：

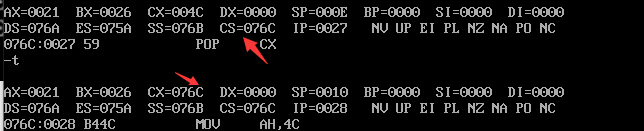

    执行pop cx出栈操作，将栈中先入栈的076CH赋值给cx。所以cx的值就是s2代码段的cs值。

3.实验任务三

• 代码：

assume cs:code, ds:data

data segment
    x db 99, 72, 85, 63, 89, 97, 55
    len equ $- x
data ends

code segment
start:
    mov ax,data
    mov ds,ax
    mov cx,len
    mov bx,0
    mov byte ptr ds:[len],10

s:  mov ax,0
    mov al,ds:[bx]
    call printNumber
    call printSpace
    inc bx
    loop s

    mov ah,4ch
    int 21h

printNumber:
    div byte ptr ds:[len]
    mov dx,ax
    or dl,30h
    mov ah,2
    int 21h

    mov dl,dh
    or dl,30h
    mov ah,2
    int 21h

    ret

printSpace:
    mov dl,' '
    mov ah,2
    int 21h
    ret

code ends
end start

• 运行结果：


4.实验任务四

• 代码：

assume cs:code, ds:data

data segment
    str db 'try'
    len equ $ - str
data ends

code segment
start:
    mov ax,data
    mov ds,ax

    mov si,0
    mov cx,len
    mov bl,00000010b
    mov bh,0
    call printStr

    mov si,0
    mov cx,len
    mov bl,00000100b
    mov bh,24
    call printStr

    mov ah,4ch
    int 21h

printStr:
    mov ax,0b800h
    mov es,ax
    mov ax,0
    mov al,bh
    mov dx,160
    mul dx
    mov di,ax
    s:  mov al,ds:[si]
        mov es:[di],al
        inc si
        inc di
        mov es:[di],bl
        inc di
        loop s
    ret
code ends
end start

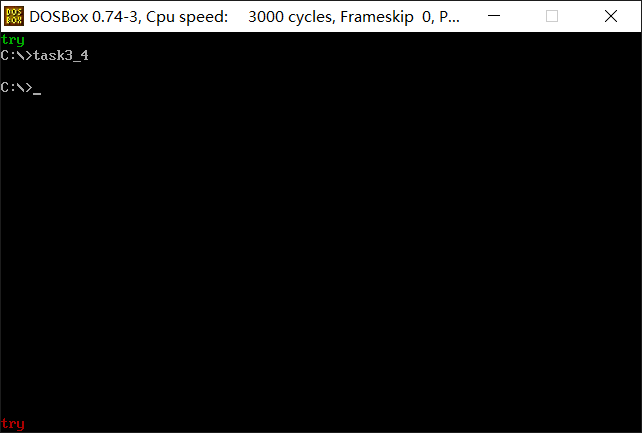

• 运行结果：


5.实验任务五

• 代码：

assume cs:code, ds:data

data segment
    stu_no db '201983290184'
    len = $ - stu_no
    len1 = (80-len)/2
data ends

code segment
start:
    mov ax,data
    mov ds,ax

    mov bl,00010000b
    call printColor

    mov si,0
    mov bl,00010111b
    mov bh,24
    call printStr
    mov ah,4ch
    int 21h

printColor:
    mov ax,0b800h
    mov es,ax
    mov ax,0
    mov al,25
    mov dx,0
    mov dx,80
    mul dx
    mov cx,ax
    mov al,' '
    mov di,0
    s:    mov es:[di],al
        inc di
        mov es:[di],bl
        inc di
        loop s
    ret

printStr:
    mov ax,0b800h
    mov es,ax
    mov ax,0
    mov al,bh
    mov dx,160
    mul dx
    mov di,ax

    mov al,'-'
    mov cx,len1
    s1:    mov es:[di],al
        inc di
        mov es:[di],bl
        inc di
        loop s1

    mov cx,len
    s2:    mov al,ds:[si]
        mov es:[di],al
        inc si
        inc di
        mov es:[di],bl
        inc di
        loop s2

    mov al,'-'
    mov cx,len1
    s3:    mov es:[di],al
        inc di
        mov es:[di],bl
        inc di
        loop s3
    ret
code ends
end start

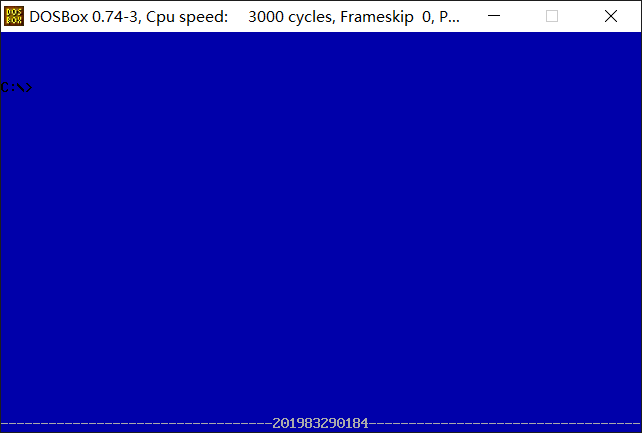

• 运行结果：
