实验1 8086汇编指令编码和调试

实验结论

任务2

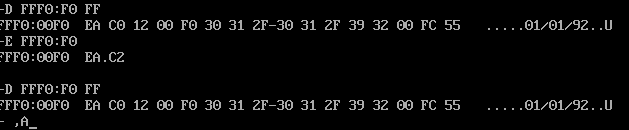

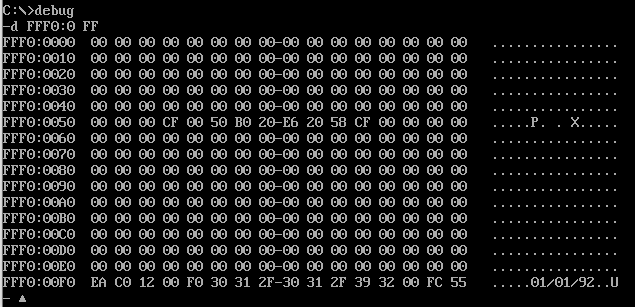

  • 使用d命令查看生产日期：
  • 使用e命令修改生产时期所在的内存单元，修改后，再次使用d命令查看：
    结论：ROM是只读存储器，不能进行修改。

任务3

  • 在debug中，使用e命令，向内存单元填写数据。 -e b800:0 03 04 03 04 03 04 03 04 03 04 从b800:0开始的内存单元开始，依次写入十六进制数据04 03，重复写5次。

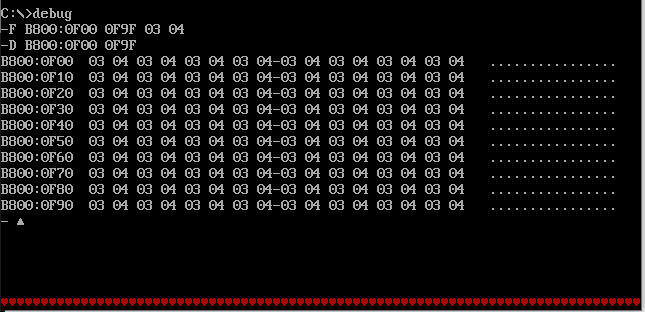

  • 在debug中，使用f命令，向内存单元批量填写数据。 -f b800:0f00 0f9f 03 04 把内存单元区间b800:0f00 ~ b800:0f9f连续160个字节，依次重复填充十六进制数据03 04。

任务4

-a
mov ax, 20
mov ds, ax
mov ss, ax
mov sp, 30
push [0] ; 执行后，寄存器(sp) = 002E
push [2] ; 执行后，寄存器(sp) = 002C
push [4] ; 执行后，寄存器(sp) = 002A
push [6] ; 执行后，寄存器(sp) = 0028
pop [6] ; 执行后，寄存器(sp) = 002A
pop [4] ; 执行后，寄存器(sp) = 002C
pop [2] ; 执行后，寄存器(sp) = 002E
pop [0] ; 执行后，寄存器(sp) = 0030
  • 单步执行，在执行push指令和pop指令时，观察并记录栈顶偏移地址的寄存器sp值的变化情况。
    逻辑地址为0020:0030H，物理地址为00230H。

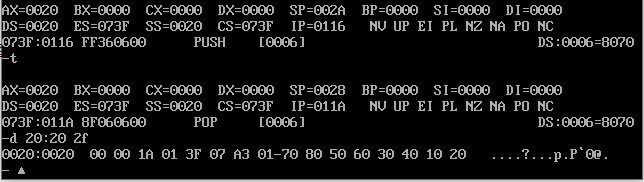

  • push [6]指令执行结束后，pop [6]指令执行结束前，使用d命令d 20:20 2f查看此时栈空间的数据。

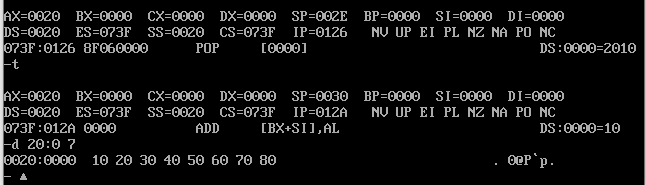

  • pop [0]指令执行结束后，使用d命令d 20:0 7查看此时数据空间内的数据是否有变化。
    数据空间内的数据没有变化。

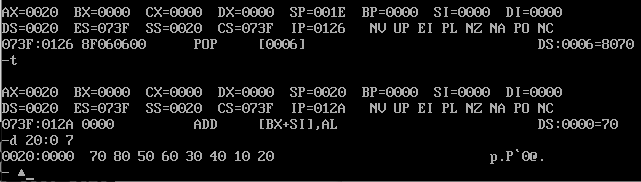

  • 如果把最后四条指令改成截图中的顺序，pop [6]指令执行结束后，使用d命令d 20:0 7查看此时数据空间内的数据是否有变化。
    结果发生了变化，数据顺序改变。

任务五

  • 问题一：使用t命令单步执行mov ss, ax时，是单步执行完这一条指令就暂停了吗？后面的指令mov sp, 30是什么时候执行的？
    没有暂停，后面的指令mov sp, 30是在mov ss, ax后执行的，但在用t命令单步执行时并没有显示。
  • 问题二：根据汇编指令，前三条指令执行后，00220H ~ 0022fH被设置为栈空间。并且，初始时，已通过f命令将初始栈空间全部填充为0。观察单步调试时，栈空间00220H ~ 0022fH内存单元值的变化，特别是图示中黄色下划线表示出的数据值。根据实验观察，尝试思考和分析原因。
    因为在debug使用t等指令引发了中断造成的，中断过程使用当前栈空间存放cpu关键数据，所以栈里就有些不是我们期望的数据。 图示中黄色下划线表示的数据是下一步指令所在内存地址。

任务六

  • 使用任何一款文本编辑器，编写8086汇编程序源码。
assume cs:code

code segment
start:
	mov cx, 10
	mov dl, '0'
     s: mov ah, 2
	int 21h
	add dl, 1
	loop s

	mov ah, 4ch
	int 21h
code ends
end start

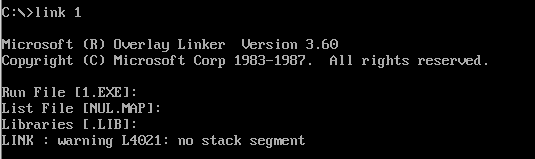

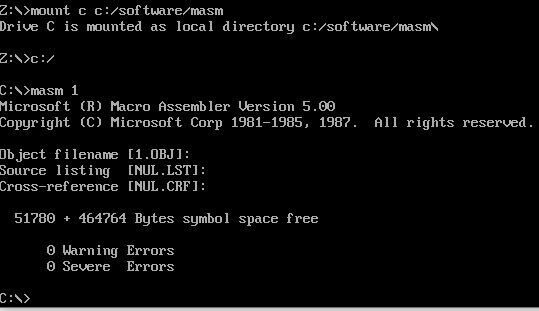

  • 使用masm、link，汇编、链接，得到可执行文件task5.exe。运行程序。结合程序运行结果，理解程序功能。

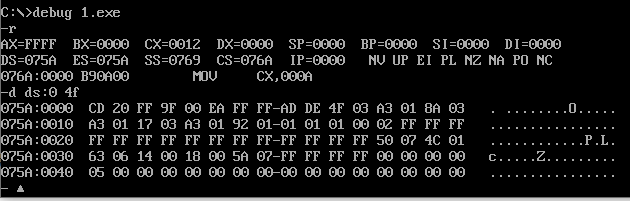

  • 在debug中，使用d命令，查看task5.exe的程序段前缀，观察这256个字节的内容，验证前两个字节是否是CD 20。

任务七

  • 补全程序。说明这样填写的依据。
assume cs:code
    code segment
        mov ax, cs
        mov ds, ax
        mov ax, 0020h
        mov es, ax
        mov bx, 0
        mov cx, 17h
    s:  mov al,[bx]
        mov es:[bx], al
        inc bx
        loop s

        mov ax, 4c00h
        int 21h
    code ends
end

第一个空：cs为代码段的起始地址，将其赋给ds作为复制的原地址。
第二个空：总的代码段为001CH字节，而mov ax, 4c00h和int 21h命令占5H字节 ，所以line3-line12 代码段为0017H字节。

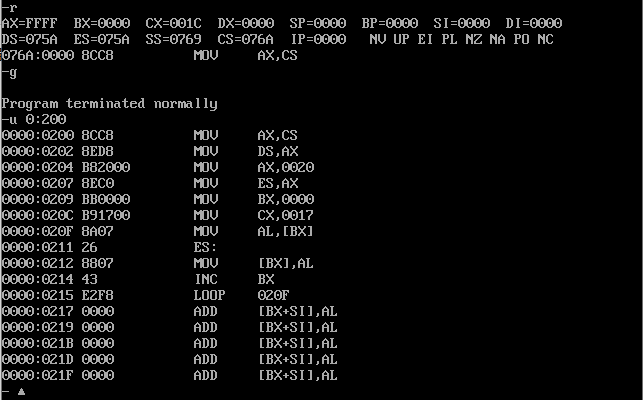

  • 在debug中调试，使用g命令将程序执行到loop s之后、mov ax, 4c00h之前，然后，使用u命令对0:200h开始的内存单元反汇编，确认是否把task7.asm中line3-line12的代码复制到了目标内存空间。
    已经把task7.asm中line3-line12的代码复制到了目标内存空间。
