实验3：OpenFlow协议分析实践

实验3：OpenFlow协议分析实践

一、实验目的

1. 能够运用 wireshark 对 OpenFlow 协议数据交互过程进行抓包；
2. 能够借助包解析工具，分析与解释 OpenFlow协议的数据包交互过程与机制。

二、实验环境

Ubuntu 20.04 Desktop amd64

三、实验要求

（一）基本要求

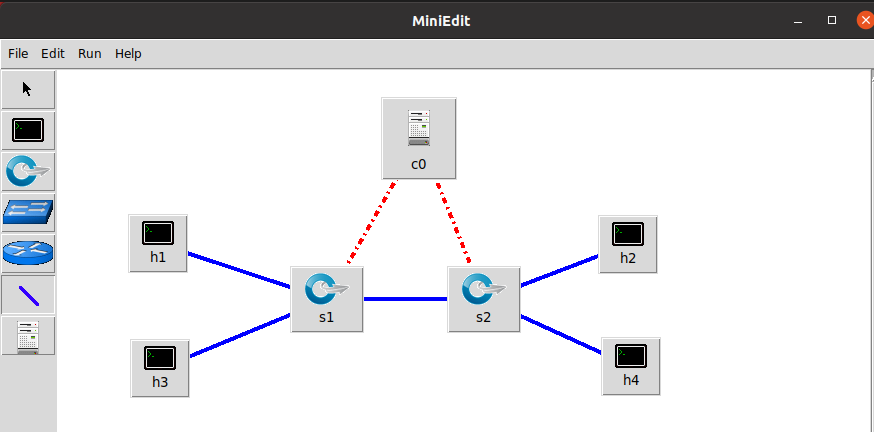

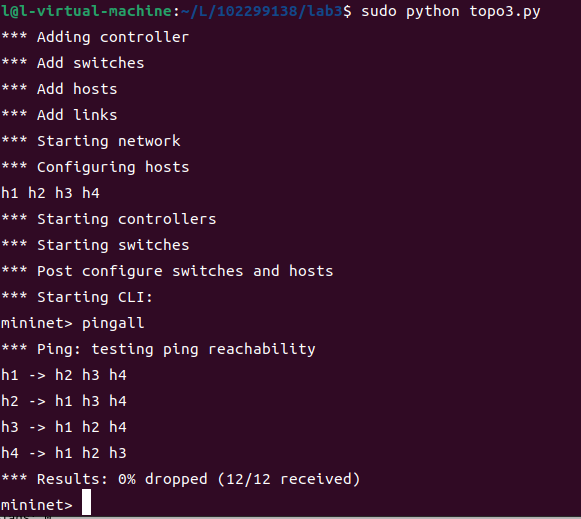

1.搭建下图所示拓扑，完成相关 IP 配置，并实现主机与主机之间的 IP 通信。用抓包软件获取控制器与交换机之间的通信数据。





2.查看抓包结果，分析OpenFlow协议中交换机与控制器的消息交互过程。

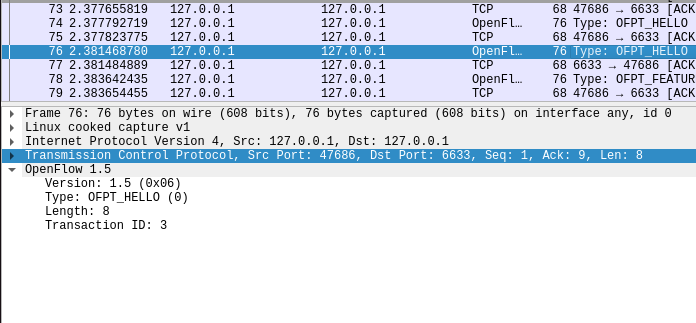

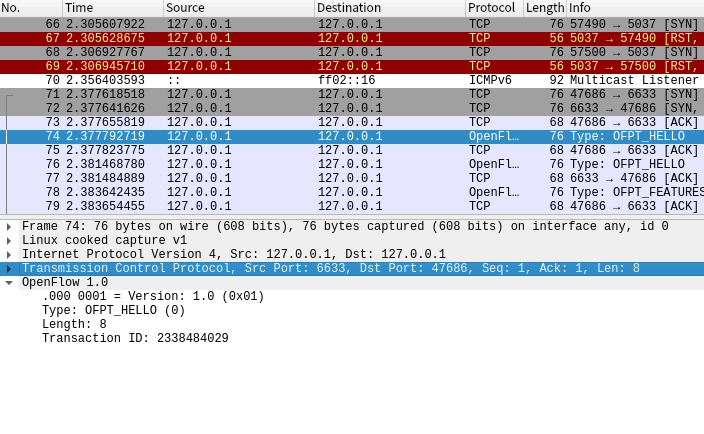

hello

控制器6633端口---> 交换机47686端口

交换机47686端口---> 控制器6633端口



 于是双方建立连接，并使用OpenFlow 1.0

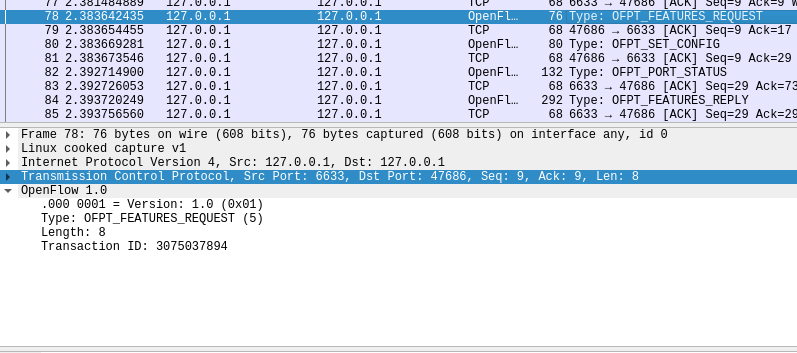

Features Request

控制器6633端口---> 交换机48686端口

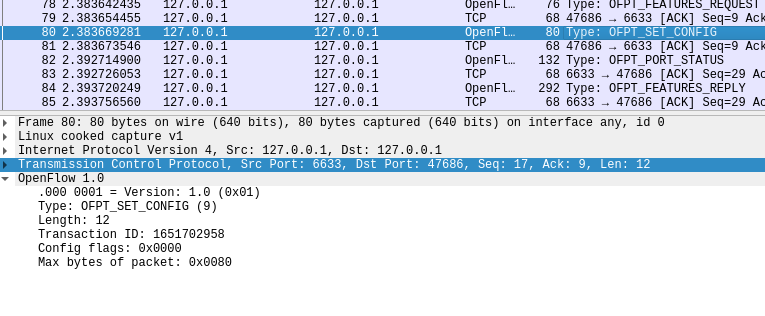

SET_CONFIG

控制器6633端口---> 交换机47686端口

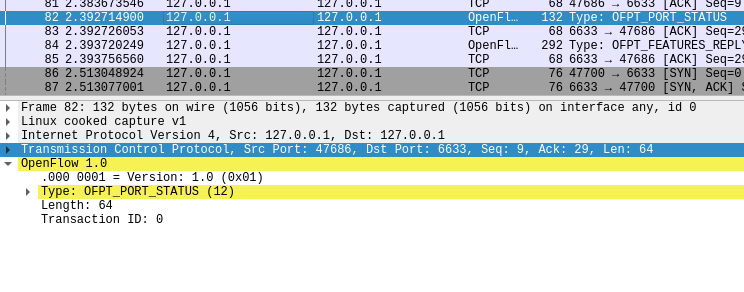

PORT_STATUS

交换机47686端口---> 控制器6633端口

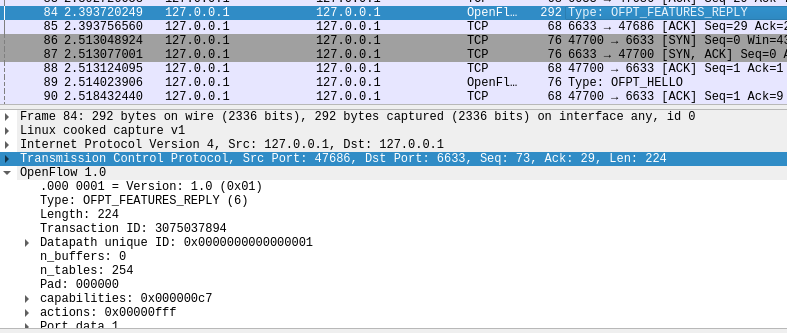

FEATURES_REPLY

交换机47686端口---> 控制器6633端口

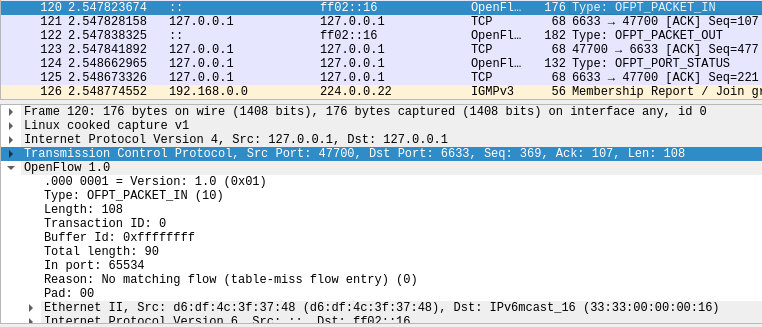

PACKET_IN

交换机47700端口---> 控制器6633端口

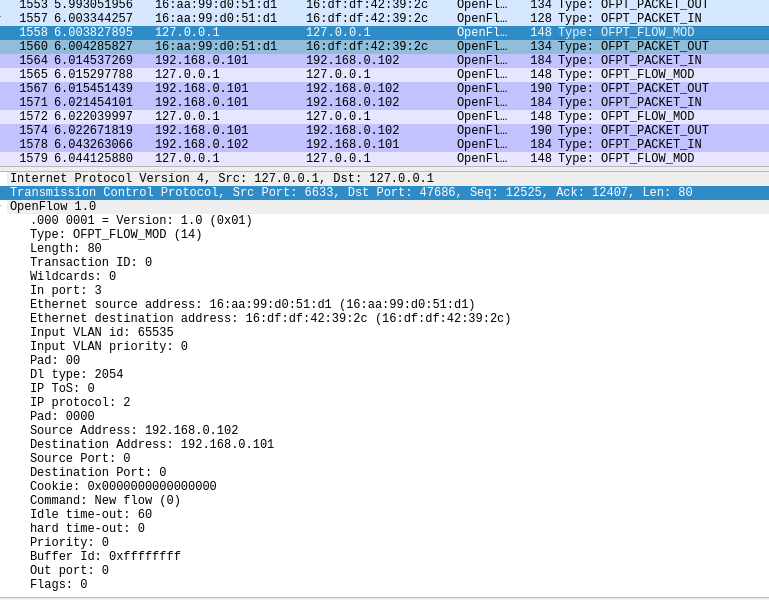

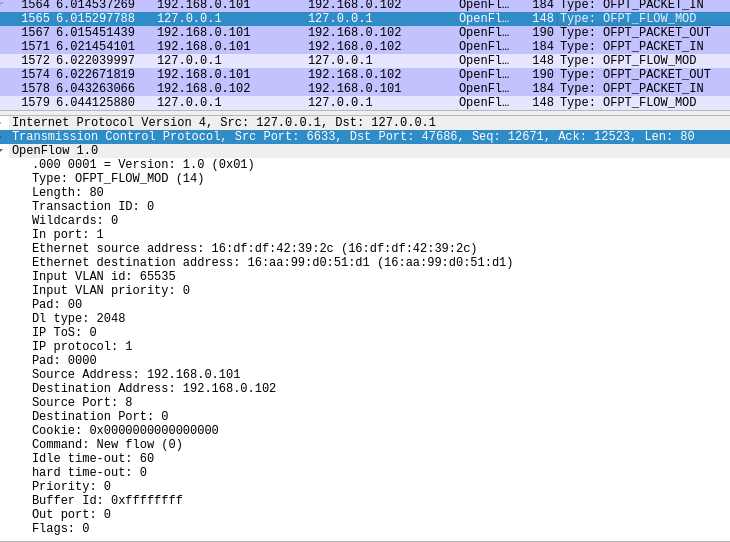

Flow_mod

控制器6633端口---> 交换机47686端口

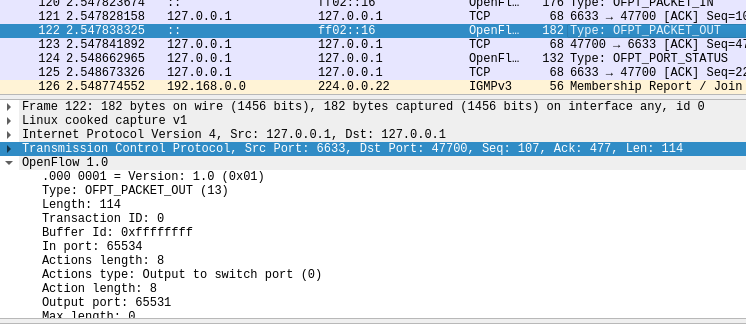

PACKET_OUT

控制器6633端口---> 交换机47700端口

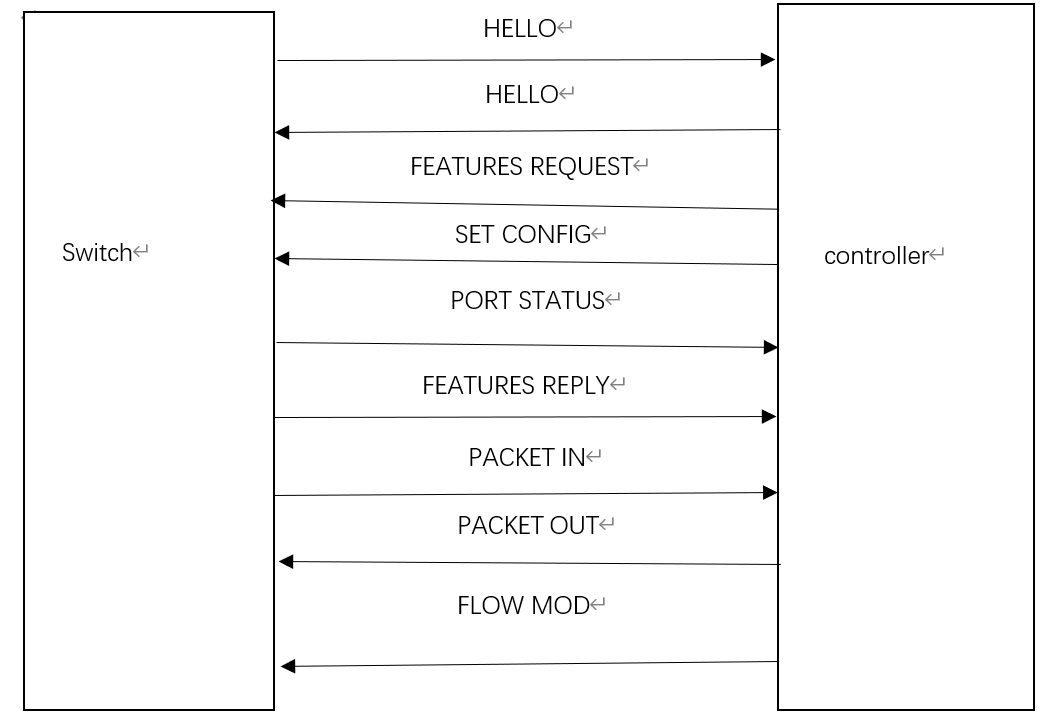

交互图





3. 回答：交换机与控制器建立通信时是使用TCP协议还是UDP协议？TCP.

二、进阶要求

OpenFlow源码数据结构

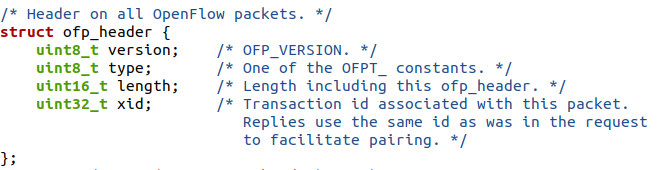

HELLO





 FEATURES_REQUEST



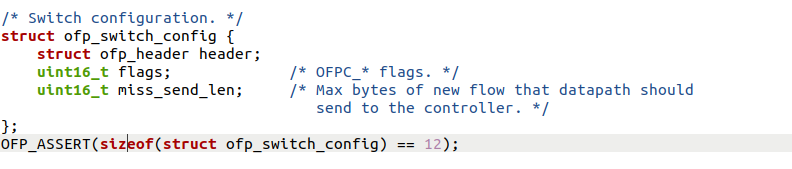

 SET_CONFIG

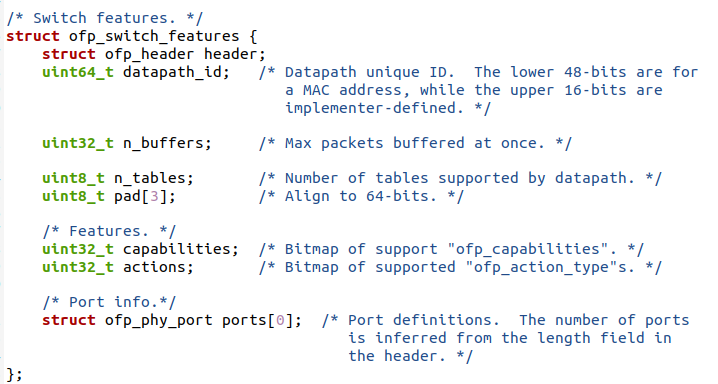

 FEATURES_REPLY

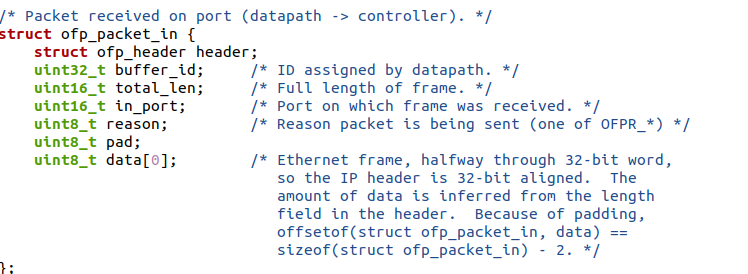

 PACKET_IN

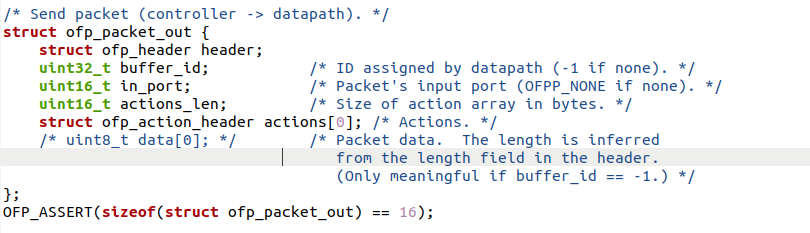

 PACKET_OUT

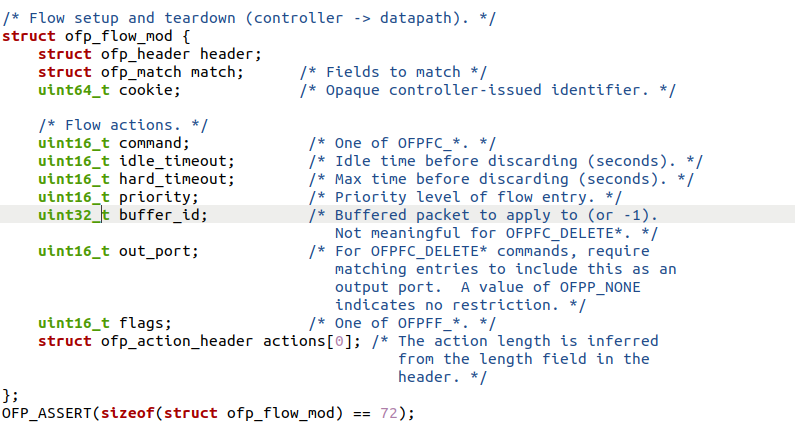

 FLOW_MOD





三、个人感想

本次实验并不困难，但是较为繁琐，需要细心查询抓包结果，耐心对比。本次实验学习分析openflow协议，基本了解学习了openflow协议的工作方式以及发包流程，并且学习这些协议的源代码数据结构，进一步加强对openflow协议工作方式以及工作流程的理解，了解在这个协议之下交换机以及控制器进行交流分享数据的方式，对数据交互有了更深的理解。
