kubernetes之NetworkPolicy

官网链接：https://kubernetes.io/zh/docs/concepts/services-networking/network-policies/#networkpolicy-resource

1 什么是NetworkPolicy

首先NetworkPolicy是k8s的一种resource，可以通过以下三种维度对整个namespace或单一POD进行隔离：pod（允许某些pod访问）、namespace（允许某些namespace访问）、ip段（CIDR，但是pod所运行node节点始终可以访问该pod）

当定义基于pod和namespace的NetworkPolicy时，需要根据标签来选择对应的pod或者namespace。

另外当需要使用NetworkPolicy资源时，k8s集群采用的网络插件必须支持，比如calico。

2 隔离和非隔离pod

默认情况所有的pod都是非隔离的，当pod被NetworkPolicy选择后，那么pod就是一个隔离的pod，出栈和入栈都要遵循NetworkPolicy的策略，并且如果有多个NetworkPolicy时，他们是叠加的而不是冲突的。

限制一个pod的NetworkPolicy需要从两个方向去考虑：ingress和egress。ingress表示入方向，egress表示出方向。

3 基于namespace的NetworkPolicy

 以下yaml文件代表在olda下创建一个NetworkPolicy资源，该策略作用在所有被打了app=nginx-test标签的pod，策略内容为只接受来自namespace为oldb的访问。

apiVersion: networking.k8s.io/v1
kind: NetworkPolicy
metadata:
  name: ns-network-policy
  namespace: olda
spec:
　#定义策略的类型：值是一个列表，支持Ingress和Egress两种，默认Egress不做任何限制
  policyTypes: ["Ingress"]
  #表示该策略作用的pod，以标签匹配，当该值是一个{}空字典时，代表所有POD
  podSelector:
    matchLabels:
      app: nginx-test
  #以下表示ingress策略
  ingress:
    - from:
       - namespaceSelector:
          matchLabels:
            kubernetes.io/metadata.name: oldb

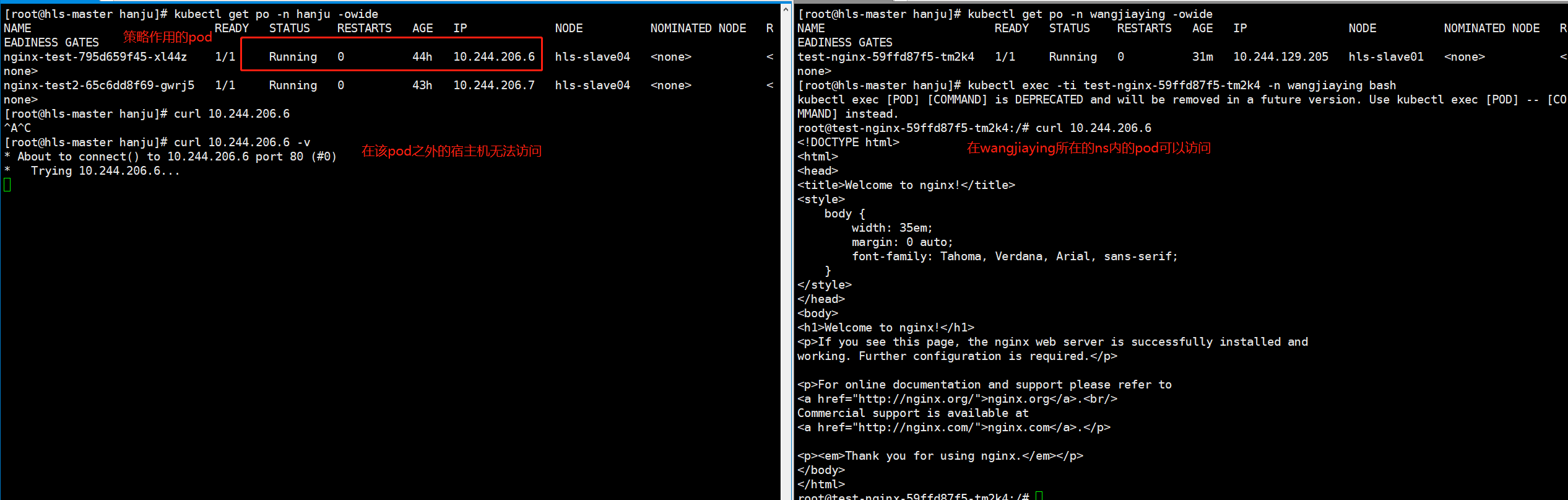

验证如下：

4 基于POD的NetworkPolicy

以下yaml文件策略表示：允许带有app=nginx-test的所有pod访问app=nginx-test的pod

apiVersion: networking.k8s.io/v1
kind: NetworkPolicy
metadata:
  name: ns-network-policy
  namespace: olda
spec:
  policyTypes: ["Ingress"]
  podSelector:
    matchLabels:
      app: nginx-test
  ingress:
    - from:
       - podSelector:
          matchLabels:
            app: nginx-test2

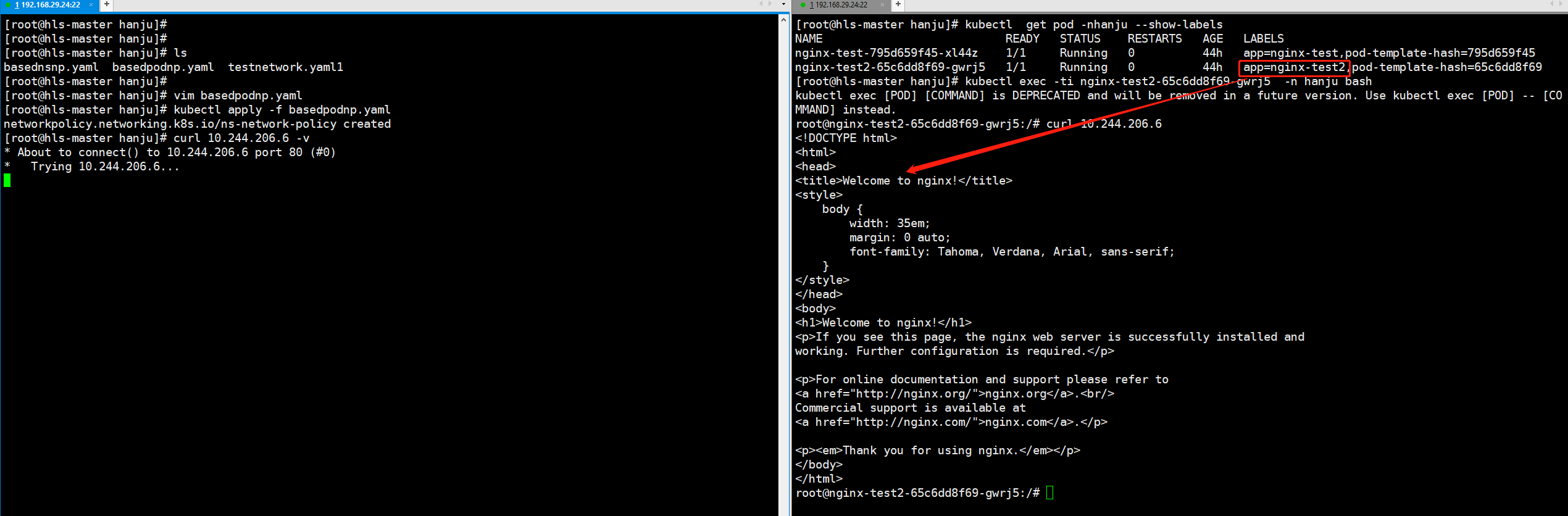

验证：







5 基于IP段的NetworkPolicy

以下yaml文件表示策略为：允许10.244.206.0/16段但是不包括10.244.206.7/32来访问带有app=nginx-test的pod

apiVersion: networking.k8s.io/v1
kind: NetworkPolicy
metadata:
  name: ns-network-policy
  namespace: olda
spec:
  policyTypes: ["Ingress"]
  podSelector:
    matchLabels:
      app: nginx-test
  ingress:
    - from:
       - ipBlock:
          cidr: 10.244.206.0/16
          except:
          - 10.244.206.7/32

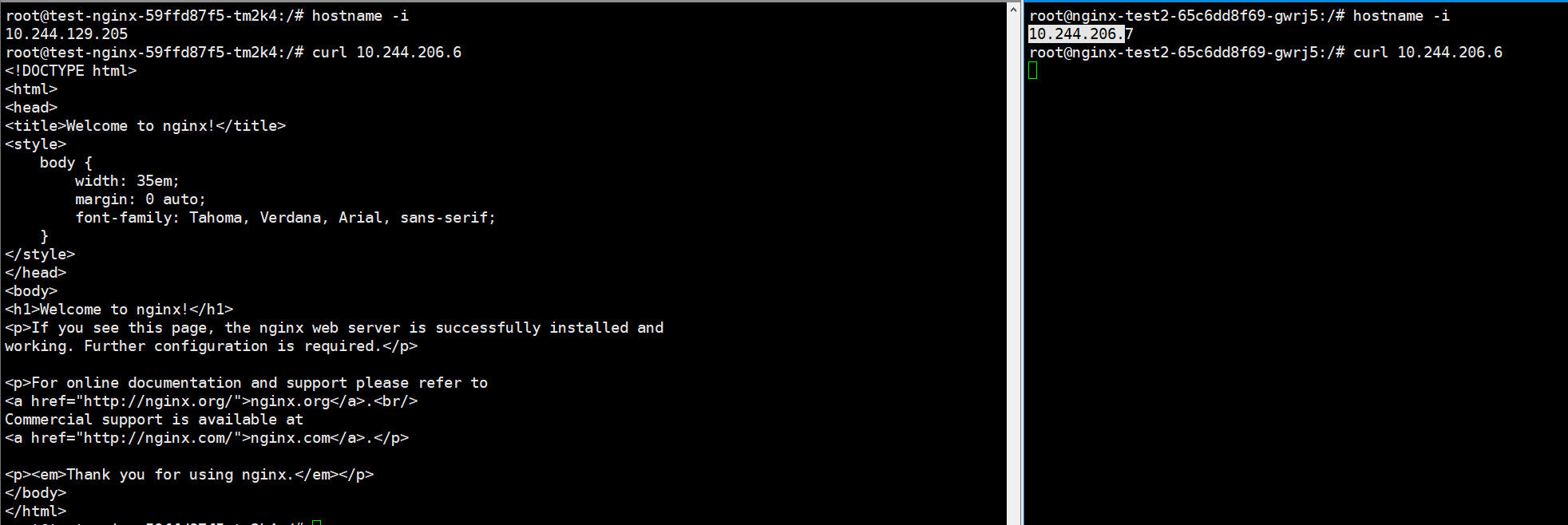

验证如下图所示：



6 关于端口号的限制

创建一个双容器的pod，两个容器分别为nginx和mysql，端口号为80和3306，yaml文件如下：

apiVersion: apps/v1
kind: Deployment
metadata:
  labels:
    app: test
  name: test
  namespace: olda
spec:
  replicas: 1
  selector:
    matchLabels:
      app: test
  template:
    metadata:
      labels:
        app: test
    spec:
      containers:
      - image: nginx
        imagePullPolicy: Always
        name: nginx
        ports:
        - containerPort: 80
      - image: mysql:5.7
        imagePullPolicy: Always
        name: mysql
        ports:
        - containerPort: 3306
        env:
        - name: MYSQL_ROOT_PASSWORD
          value: root

单个端口号，只允许oldb名称空间下的pod连接80端口，具体策略如下

apiVersion: networking.k8s.io/v1
kind: NetworkPolicy
metadata:
  name: test-network-policy
  namespace: olda
spec:
  policyTypes: ["Ingress"]
  podSelector:
    matchLabels:
      app: test
  ingress:
    - from:
       - namespaceSelector:
          matchLabels:
            kubernetes.io/metadata.name: oldb
      ports:
      - protocol: TCP
        port: 80

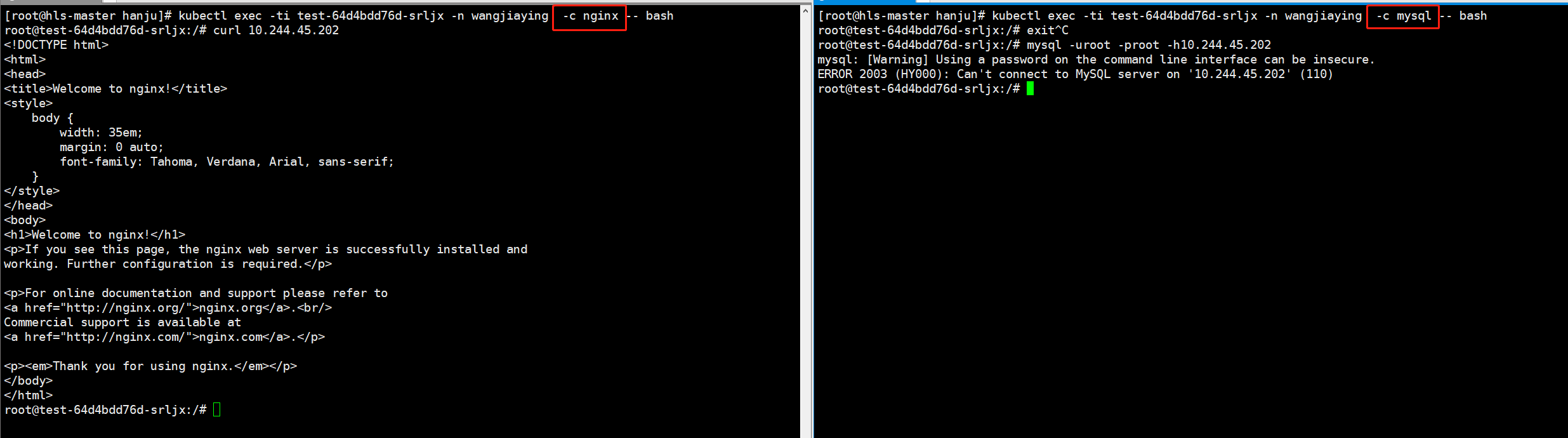

将上述创建双容器的yaml文件内的namespace字段修改为oldb再创建一次，这是因为要测试mysql连通性必须有mysql的客户端，这样方便测试。

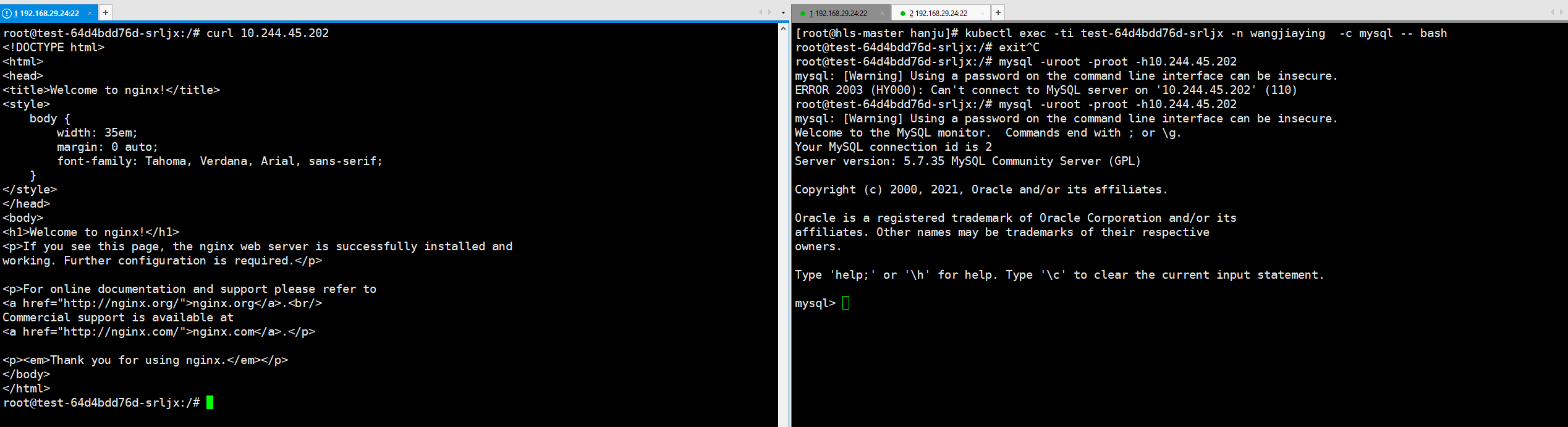

 多个端口号，在网络策略里增加3306端口，在进行测试

apiVersion: networking.k8s.io/v1
kind: NetworkPolicy
metadata:
  name: test-network-policy
  namespace: olda
spec:
  policyTypes: ["Ingress"]
  podSelector:
    matchLabels:
      app: test
  ingress:
    - from:
       - namespaceSelector:
          matchLabels:
            kubernetes.io/metadata.name: oldb
      ports:
      - protocol: TCP
        port: 80
      - protocol: TCP
        port: 3306





另外有些网络插件支持endPort的写法，如果没有生效就是代表不支持，本次测试集群使用的calico网络CNI，经过测试发现不支持。

这么写就代表支持的端口范围是：80-3306

      ports:
      - protocol: TCP
        port: 80
        endPort：3306





7 总结

1）NetworkPolicy可以有效的隔离不同应用，但是比较依赖CNI插件；

2）如果通过IP CIDR来定义时，对于集群外IP的限制可能需要集群出口具备源地址透传的功能。
