Windows下PlantUML的安装和设置

PlantUML的安装

PlantUML链接

• PlantUML中文主页

• 在线服务器

• 入门指南 (plantuml.com)

安装依赖程序

• 下载plantuml.jar。

• 去甲骨文上下载Java，但速度较慢；可以去123云盘下载。我下载的是jre-8u331-windows-x64.exe。

• 下载Graphviz，安装时可以添加到系统路径，也可以不添加。

环境配置

命令行运行sysdm.cpl，打开[系统属性]->[高级]->[环境变量]->[系统变量]->[新建]，添加以下系统变量。

GRAPHVIZ_DOT=D:\Program Files\Graphviz\bin

测试

• 编写以下代码，保存为sequenceDiagram.txt

  @startuml
  !theme spacelab
  class Example {
    Theme spacelab
  }
  Alice -> Bob: test
  @enduml


• 运行

  java -jar plantuml.jar sequenceDiagram.txt

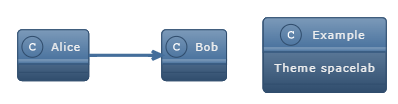

• 结果

---

在VSC中使用PlantUML

• 安装PlantUML插件

• 设置使用服务器渲染还是本地渲染。最方便的还是直接使用服务器渲染，当然前提是要联网。

  • Plantuml: Render

    • Local: 以传统方式在本地渲染，您需要先配置好 JAVA 和 GraphViz。
    • PlantUMLServer: 使用由 "plantuml.server" 指定的服务器渲染。这比本地渲染快得多，但需要您设置一个服务器。

  • Plantuml: Server

    • 生成图表超链接使用的 Plantuml 服务器。您可以使用官方的 https://www.plantuml.com/plantuml 如果您可以接受向其发送数据。
