第一章 流体的运动

第一节 理想流体的稳定流动

引入:

流体(fluid):能够流动的连续性物质。

流动性:液体与气体没有固定的状态,各部分之间很容易发生相对运动,这种相对运动的特征叫做流动性。

流体宏观模型在研究流体运动时的处理方法:将流体看作由无数个流体质元(流体微团)连续地组成的。(微元法)

(一)理想流体

一.理想流体的引入:由于流体具有黏性和可压缩性,一般的流体运动情景比较复杂,所以引入理想流体。

1.膨胀性:通常情况下,压强不变,流体的体积随着温度的升高而变大。(理想气体方程:PV=nRT)

(1)对于一般的液体而言,压缩性和膨胀性都比较小。但在特殊情况下(例如“水击”现象),液体的压缩性就比较强,不可以忽略。压缩性。

(2)对于气体而言,虽然气体的膨胀性、很好,但其流动性很强,在对气体进行压缩的时候,气体便可以迅速流动起来,所以气体可以认为是不可压缩的流体。

2.黏性:流体在运动过程中各层之间有阻碍相对运动的内摩擦力

(1)对于液体,当液体各层之间的相对速度比较小时,小到可以忽略不计,那么液体的黏性便可以忽略不计。

(2)气体的内摩擦力比液体的更小,可以忽略不计。

二.理想流体的定义:完全不可压缩的、没有粘、黏性的流体。

(二)稳定流动

一.稳定流动概念的引入:一般我们研究流体运动有拉格朗日法(着重于流体中流体质元的流动情况——类似于“微元法“)和欧拉法**(经过空间特定点位时的运动情况)。在使用欧拉法研究时,流速、空间位置、时间构成了一个三维信息空间,那么根据多元函数相关定义
V = f ( s , t ) ( s 为 空 间 位 置 , t 为 时 间 ) V=f(s,t)(s为空间位置,t为时间) V=f(s,t)(s为空间位置,t为时间)
其中
s = f ( x , y , z ) s=f(x,y,z) s=f(x,y,z)
如果流体体内部的流体质元的速度不变,那么流体质元的速度就是一个关于**s(x,y,z)**的函数
V = V ( s ) = V ( f ( x , y , z ) ) V=V(s)=V(f(x,y,z)) V=V(s)=V(f(x,y,z))
二.稳定流动

​ 流体流经的空间称为流体空间或流场 。流体的流动状态不随时间变化的流动称为***稳定流动***。

说明(在稳定流动状态下):

  1. 流体在空间各点的速度、密度以及压强分布不变。
  2. 流体质元在不同地点的速度可以各不相同。
  3. “稳定流动”并不仅限于“理想流体”。

(三)流线和流管

一.流线:类似于电场线,略(欧拉法用到了”场“的思想)

二.流管:由一组流线围成的管状区就是流管。

  1. 流体运动时,流管内遵循质量守恒(流进来多少,就流出来多少)

  2. 通常我们所建立的物理模型中的流管是**“细流管”**

    注意:所谓的“细流管”并不是粗细之分,细流管是指任意一个截面上的所有点的速度都一样

  3. 当横截面积S----->0时,流管就成为了流线。

(四)连续性原理

在这里插入图片描述

在t时间内,流入细流管的流体质量
Δ m 1 = ρ 1 Δ V 1 = ρ 1 S 1 v 1 Δ t \Delta m_1=\rho_1 \Delta V_1= \rho_1S_1v_1 \Delta t Δm1​=ρ1​ΔV1​=ρ1​S1​v1​Δt
同理,流出的质量

​
Δ m 2 = ρ 2 Δ V 2 = ρ 2 S 2 v 2 Δ t \Delta m_2=\rho_2 \Delta V_2= \rho_2S_2v_2 \Delta t Δm2​=ρ2​ΔV2​=ρ2​S2​v2​Δt
根据流体做稳定流动时候的能量守恒
Δ m 1 = Δ m 2 \Delta m_1=\Delta m_2 Δm1​=Δm2​
那么
ρ 1 S 1 v 1 = ρ 2 S 2 v 2 或 者 Q m = ρ S v = C ( C 是 一 个 常 量 , 数 值 上 等 于 “ 质 量 流 量 ” ) \rho_1S_1v_1=\rho_2S_2v_2或者Q_m=\rho Sv=C(C是一个常量,数值上等于“质量流量”) ρ1​S1​v1​=ρ2​S2​v2​或者Qm​=ρSv=C(C是一个常量,数值上等于“质量流量”)
对于不可压缩的流体,密度为常量,则

S v = Q v = C Sv=Q_v=C Sv=Qv​=C
总结:对于稳定流动的流体,根据连续性定理,体积流量相同

说明:

(1)流量:单位时间内流过某截面的流体体积和流体质量,流体体积和流体质量分别称为体积流量和质量流量

体积流量:
Q V = v S Q_V=vS QV​=vS
质量流量:
Q m = ρ v S Q_m=\rho vS Qm​=ρvS
(2)对于分支管道:

第二节 理想流体的伯努利方程

(一)伯努利方程推导

例子引入:理想流体在重力场中稳定流动,去图示细流管,设t内,流体从初位置ac移动到末位置bd。则在t内流过两截面S1与S2的流体体积分别为:

在这里插入图片描述

Δ V 1 = v 1 S 1 Δ t \Delta V_1=v_1S_1\Delta t ΔV1​=v1​S1​Δt

Δ V 2 = v 2 S 2 Δ t \Delta V_2=v_2S_2 \Delta t ΔV2​=v2​S2​Δt

又由连续性定理:

相同时间内的体积流量的累积,也就是体积相同:
Δ V 1 = Δ V 2 = Δ V \Delta V_1=\Delta V_2=\Delta V ΔV1​=ΔV2​=ΔV
由于流体的流动状态保持不变,则运动过程中:

对于重力势能
A G = ρ Δ V g h 1 − ρ Δ V g h 2 A_G=\rho \Delta Vgh_1-\rho \Delta Vgh_2 AG​=ρΔVgh1​−ρΔVgh2​
对于其他流体质元对其做的功
A 1 = P 1 S 1 v 1 Δ t = P 1 Δ V ( A 1 是 下 方 的 流 体 质 元 对 其 做 的 功 ) A_1=P_1S_1v_1\Delta t=P_1\Delta V(A_1是下方的流体质元对其做的功) A1​=P1​S1​v1​Δt=P1​ΔV(A1​是下方的流体质元对其做的功)

A 2 = P 2 S 2 v 2 Δ t = P 2 Δ V ( A 2 是 上 方 流 体 质 元 对 其 做 的 负 功 ) A_2=P_2S_2v_2\Delta t=P_2\Delta V(A_2是上方流体质元对其做的负功) A2​=P2​S2​v2​Δt=P2​ΔV(A2​是上方流体质元对其做的负功)

由动能定理:
ρ Δ V g h 1 − ρ Δ V g h 2 + ( P 1 − P 2 ) Δ V = 1 / 2 ρ Δ V ( v 1 2 − v 2 2 ) \rho \Delta Vgh_1-\rho \Delta Vgh_2+(P_1-P_2)\Delta V=1/2 \rho \Delta V(v_1^2-v_2^2) ρΔVgh1​−ρΔVgh2​+(P1​−P2​)ΔV=1/2ρΔV(v12​−v22​)
去掉V:
P 1 + 1 / 2 ρ v 1 2 + ρ g h 1 = P 2 + 1 / 2 ρ v 2 2 + p g h 2 P_1+1/2 \rho v_1^2+\rho gh_1=P_2+1/2\rho v_2^2+pgh_2 P1​+1/2ρv12​+ρgh1​=P2​+1/2ρv22​+pgh2​
那么会发现:
P + 1 / 2 ρ v 2 + ρ g h = C ( 一 个 常 量 ) P+1/2\rho v^2+\rho gh=C( 一个常量) P+1/2ρv2+ρgh=C(一个常量)
但注意:

在这里插入图片描述

只是说为了表达简便,舍去了E_kbc

(二)伯努利方程的意义

一.伯努利方程在某种意义上是能量守恒在稳定流动的引申在这里插入图片描述

p1-p2表示单位体积流体流过细流管时s1s2,外部压力做的功

pg(h1-h2)表示单位体积流体流过细流管时s1s2,重力做的功

1/2p(v_12-v_22)表示单位体积流体流过细流管时s1s2,动能的变化量

二.伯努利原理应用于流体静力学就是连通器原理

(三)伯努利方程的应用

1.空吸作用:当流体流动时,由于其内部压力减小而把其它物质吸入流体内的现象称为空吸收用。

(1)原理

根据连续性原理:
S v = C Sv=C Sv=C
和伯努利方程:
p + 1 / 2 ρ v 2 = C p+ 1/2\rho v^2=C p+1/2ρv2=C

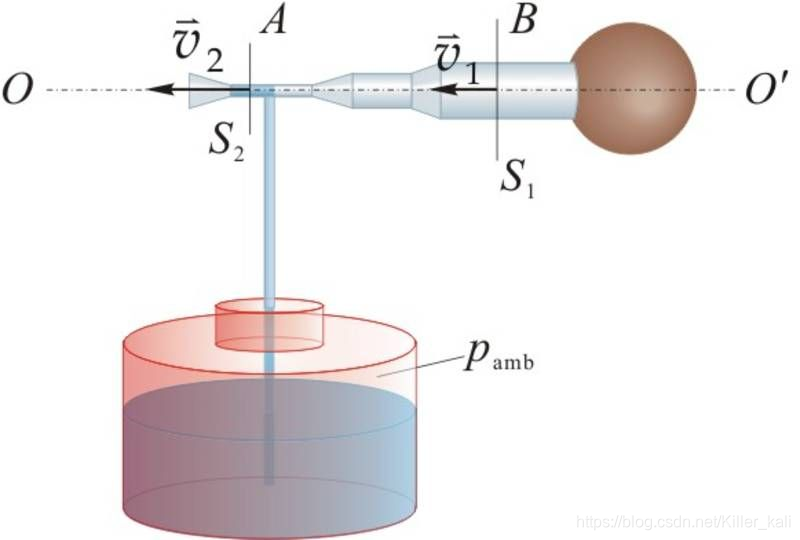

在这里插入图片描述

我们就知道:s大v小p大,s小v大p小

那么,对于AB段的流体,当流速v比较快的时候,压强p较小,又由于P_amb连通的是大气压,当v足够大时,那么P_AB与P_amb的差值就足够大,竖直细管内的液面就会上升到AB段,然后以雾状喷出。

(2)应用:

喷雾器、水流抽气机(油扩散泵)、家俱喷漆等

(3)对于v的控制,v不能过大,否则液体流出过多,不能呈雾状喷出;不能过小,液体无法流出。

2.文丘里管——用于测流量和流速

在这里插入图片描述

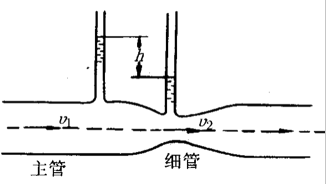

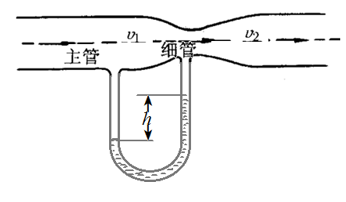

​ (液体文丘里管示意图)

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

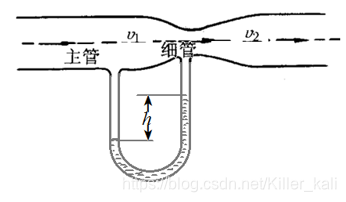

​ (气体文丘里管示意图)

3.皮托管流速计

(1)驻点:当流体遇到障碍物受阻时,会在障碍物前有一点,该店流体静止不动。
(2)原理:

在这里插入图片描述

4.飞机翼面

上曲下平,上快下慢,上小下大(压强)

5.压强与高度关系的应用

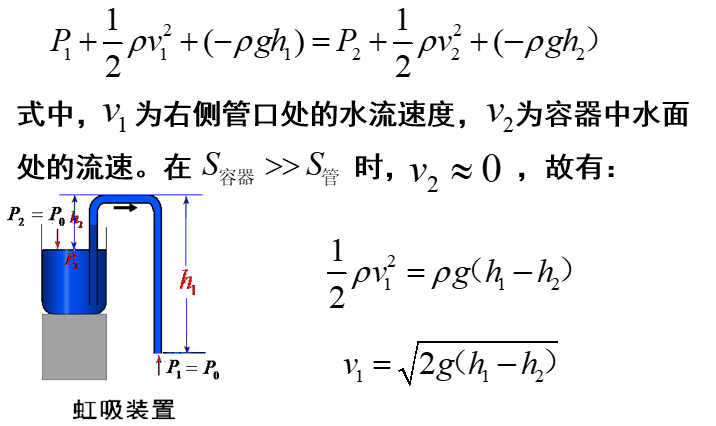

在这里插入图片描述

(注意:其中,由于P1与P2直接与大气压相连接,所以P1=P2=P0)

第三节 粘性流体的运动

(一)黏性流体的流动状态

​ 黏性流体的流动状态分为层流、湍流和过渡流三类。

​ 层流:当流体流速不大时,不同流层的流体之间互不混杂,只做相对滑动。这种流动状态称为层流。层流运动还有以下特点:

1.流体在远观轴心处流速最大,与圆管同轴的各层流速随着离轴线距离的增大而减小

2.在管壁处的流体速度为零。

​ 湍流:当流体流速超过一定值时,不同流层流体之间相互混杂,流体做不规则运动的状态称为湍流。

​ 过渡流:流体的流动介于层流和湍流之间的不稳定流动状态称为过渡流。

(二)牛顿黏滞定律

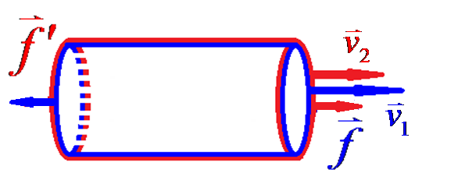

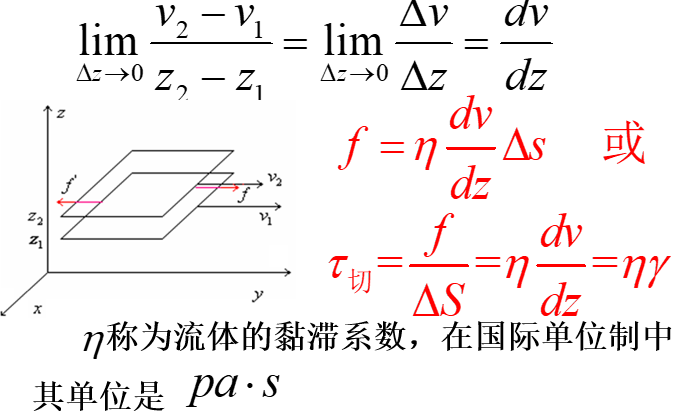

1.流体内摩擦力

在这里插入图片描述

​
​ 黏性与内摩擦力:流体在做层流运动的时候,相邻两层之间会存在相对运动,在这两个流层之间会产生一对相互作用力,这种性质叫做黏性,这对相互作用力叫做内摩擦力。

2.牛顿粘滞定律

​ (1)梯度:一个物理量沿着某一个方向上的变化率,称为该物理量的梯度,梯度是一个矢量。

​ (2)在这里插入图片描述

对 于 圆 筒 状 流 层 , 有 : F f = 2 π r η d v d z ( η 至 于 物 体 本 身 有 关 ) 对于圆筒状流层,有:F_f=2 \pi r \eta \frac{dv}{dz} \quad(\eta至于物体本身有关) 对于圆筒状流层,有:Ff​=2πrηdzdv​(η至于物体本身有关)

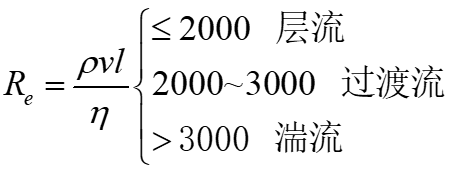

(三)雷诺数:用于判断流体的类型

在这里插入图片描述

第四节 粘性流体的流动规律

一.黏性流体的伯努利方程

​ 黏性流体在运动过程中,由于内摩擦力(黏性),会损失一部分能量。
P 1 + 1 2 ρ v 1 2 + ρ g h 1 = P 2 + 1 2 ρ v 2 2 + ρ g h 2 + Δ E P_1+\frac12 \rho v_1^2+\rho g h_1=P_2+\frac12 \rho v_2^2+\rho gh_2+\Delta E P1​+21​ρv12​+ρgh1​=P2​+21​ρv22​+ρgh2​+ΔE

在 上 式 子 中 , v 和 p 为 同 一 流 管 横 截 面 上 的 平 均 值 。 在上式子中,v和p为同一流管横截面上的平均值。 在上式子中,v和p为同一流管横截面上的平均值。

对 于 水 平 均 匀 流 管 ( s 1 = s 2 , v 1 = v 2 ) P 1 = P 2 + Δ E 而 在 开 放 的 均 匀 管 道 作 稳 定 流 动 时 ρ g h 1 − ρ g h 2 = Δ E 对于水平均匀流管(s_1=s_2,v_1=v_2)\\ P_1=P_2+\Delta E 而在开放的均匀管道作稳定流动时\\ \rho g h_1-\rho g h_2= \Delta E 对于水平均匀流管(s1​=s2​,v1​=v2​)P1​=P2​+ΔE而在开放的均匀管道作稳定流动时ρgh1​−ρgh2​=ΔE

以上的后两个式子分别说明:

必须维持一定压力差,流体才能流动。

必须维持一定高度差,流体才能流动。

二.泊肃叶定律——描述黏性流体在水平管道圆形管道中做稳定流动的运动状态

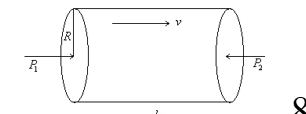

1.定义:黏滞系数为 的流体在压力差P_1-P_2的作用下,在半径为 R,长为l 的水平圆管中做稳定分层流动,则单位时间内流过圆管任一截面的流体体积为:

Q v = π R 4 8 η l ( P 1 − P 2 ) Q_v=\frac{\pi R^4}{8\eta l}(P_1-P_2) Qv​=8ηlπR4​(P1​−P2​)

在这里插入图片描述

推导过程:

首先由于流体的流动具有圆柱形对称性,因此我们可以去除一段厚为dr,半径为r的小圆柱体进行研究

其次,根据牛顿第一运动定理,稳定分层流动时的液体中,
F f = F p 即 : ( P 1 − P 2 ) π r 2 + 2 π r l η d v d r = 0 F_f=F_p\\ 即:\\ (P_1-P_2)\pi r^2+2\pi r l\eta \frac{dv}{dr}=0 Ff​=Fp​即:(P1​−P2​)πr2+2πrlηdrdv​=0
整理得
− d v = p 1 − p 2 2 η l r d r -dv=\frac{p_1-p_2}{2 \eta l}rdr −dv=2ηlp1​−p2​​rdr
在0—r上对r进行积分:
v ( r ) = − p 1 − p 2 4 η l r 2 + C 当 r = R 时 : v ( R ) = 0 那 么 有 : C = p 1 − p 2 4 η l R 2 v(r)=-\frac{p_1-p_2}{4 \eta l}r^2+C\\ 当r=R时:\\ v(R)=0\\ 那么有:C=\frac{p_1-p_2}{4 \eta l}R^2 v(r)=−4ηlp1​−p2​​r2+C当r=R时:v(R)=0那么有:C=4ηlp1​−p2​​R2
现在我们已经得到了这个**“微元小圆柱流体”**的流速表达式,即:
v ( r ) = p 1 − p 2 4 η l ( R 2 − r 2 ) v(r)=\frac{p_1-p_2}{4 \eta l}(R^2-r^2) v(r)=4ηlp1​−p2​​(R2−r2)
那么,若要求Q_v:
Q v = ∫ 0 R v 2 π r d r Q_v=\displaystyle \int^{R}_{0}{v2\pi rdr} Qv​=∫0R​v2πrdr
对上列表达式(Qv=Sv)在0到R上进行积分即可:
Q V = ∫ 0 R v 2 π r d r = ∫ 0 R v 2 π ( p 1 − p 2 ) 4 η l ( R 2 − r 2 ) r d r Q_V=\displaystyle \int^{R}_{0}{v2\pi rdr}\\ =\displaystyle \int^{R}_{0}{v2\pi \frac{(p_1-p_2)}{4\eta l}(R^2-r^2)rdr}\\ QV​=∫0R​v2πrdr=∫0R​v2π4ηl(p1​−p2​)​(R2−r2)rdr
最终化为:
Q v = π R 4 ( p 1 − p 2 ) 8 η l Q_v=\frac{\pi R^4(p_1-p_2)}{8\eta l} Qv​=8ηlπR4(p1​−p2​)​

2.公式运用:

(1)测量\eta(比较法)。
(2)若无压强差,流量为零,再一次说明了黏性液体的伯努利定律。
(3)植物蒸腾作用的流体动力学模型

在这里插入图片描述

将两单位面积叶片之间细胞间隙内的饱和水汽看成是在半径为R、长为L的圆管中做稳定分层流动。

1面为叶子的一面,而2面为另一面。

中间的小圆柱体就是气孔。

结合伯努利方程和泊肃叶方程:
根 据 伯 努 利 方 程 : 1 2 ρ 1 v 1 2 + p 1 = 1 2 ρ 2 v 2 2 + p 2 那 么 p 1 − p 2 = 1 2 ρ 1 ( v 2 2 − v 1 2 ) 代 入 : Q v = π R 4 8 η l ( P 1 − P 2 ) = π ρ 1 R 4 16 η l ( v 2 2 − v 1 2 ) 又 由 Q m = ρ 2 Q V 所 以 : Q V = π ρ 1 ρ 2 R 4 16 η l ( v 2 2 − v 1 2 ) 这 就 是 单 位 时 间 内 通 过 单 位 体 积 水 蒸 气 质 量 根据伯努利方程:\\ \frac{1}{2}\rho _1v_1^2+p_1=\frac{1}{2}\rho _2v_2^2+p_2\\ 那么\quad \quad \quad \quad \quad \quad \quad \quad \quad\\ p_1-p_2=\frac{1}{2}\rho_1(v_2^2-v_1^2)\\ 代入: Q_v=\frac{\pi R^4}{8\eta l}(P_1-P_2)=\frac{\pi \rho_1 R^4}{16\eta l}(v_2^2-v_1^2)\\ 又由Q_m=\rho_2Q_V\\ 所以:Q_V=\frac{\pi\rho_1 \rho_2R^4}{16\eta l}(v_2^2-v_1^2) 这就是单位时间内通过单位体积水蒸气质量 根据伯努利方程:21​ρ1​v12​+p1​=21​ρ2​v22​+p2​那么p1​−p2​=21​ρ1​(v22​−v12​)代入:Qv​=8ηlπR4​(P1​−P2​)=16ηlπρ1​R4​(v22​−v12​)又由Qm​=ρ2​QV​所以:QV​=16ηlπρ1​ρ2​R4​(v22​−v12​)这就是单位时间内通过单位体积水蒸气质量

三.斯托克斯公式——描述球形物体在流体中运动所受粘滞阻力的的大小。

1.公式:

f = − 6 π η r v f=-6\pi\eta rv f=−6πηrv

2.小球在静止液体中的运动情况

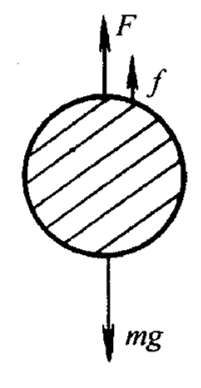

半径为r的小球在黏性静止流体中自由降落

在这里插入图片描述

(1)小球收到三个力:重力、浮力、粘滞阻力

G = m g = 4 3 π r 3 ρ 球 g F 浮 = 4 3 π r 3 ρ 流 体 g F f = 6 π η r v G=mg=\frac{4}{3}\pi r^3 \rho_球g\\ F_浮=\frac{4}{3}\pi r^3\rho_{流体}g\\ F_f=6\pi \eta rv G=mg=34​πr3ρ球​gF浮​=34​πr3ρ流体​gFf​=6πηrv

化简得:
v = 2 ( ρ 球 − ρ 流 体 ) g r 2 9 η v=\frac{2(\rho_球-\rho_{流体})gr^2}{9\eta} v=9η2(ρ球​−ρ流体​)gr2​
此公式的应用:

(1)测定粘滞系数

(2)v与r^2呈正比,利用沉降分离法分离生物样品

(2)运动状态分析:

/u>在流体中运动所受粘滞阻力的的大小。

1.公式:

f = − 6 π η r v f=-6\pi\eta rv f=−6πηrv

2.小球在静止液体中的运动情况

半径为r的小球在黏性静止流体中自由降落

[外链图片转存中…(img-0yOIa10c-1616162751489)]

(1)小球收到三个力:重力、浮力、粘滞阻力

G = m g = 4 3 π r 3 ρ 球 g F 浮 = 4 3 π r 3 ρ 流 体 g F f = 6 π η r v G=mg=\frac{4}{3}\pi r^3 \rho_球g\\ F_浮=\frac{4}{3}\pi r^3\rho_{流体}g\\ F_f=6\pi \eta rv G=mg=34​πr3ρ球​gF浮​=34​πr3ρ流体​gFf​=6πηrv

化简得:
v = 2 ( ρ 球 − ρ 流 体 ) g r 2 9 η v=\frac{2(\rho_球-\rho_{流体})gr^2}{9\eta} v=9η2(ρ球​−ρ流体​)gr2​
此公式的应用:

(1)测定粘滞系数

(2)v与r^2呈正比,利用沉降分离法分离生物样品

(2)运动状态分析:

通过分析运动状态以及最终公式,我们发现小球先做一个复杂的变加速运动,最后达到稳定状态的时候,粘滞阻力不再变化,v是一个确定值。我们称这个速度为最终速度、沉降速度、收尾速度。
