介绍自动工作流程编程的几种常见方式

1.辅助继电器置复位法

第一步置位M1标志,接通后控制执行某个结果，结果实现后复位M1,再置位下一步M2标志，依次进行流程控制。置复位法是最基础的流程控制逻辑。
还有一种用法。
如下图，若“触发”接通，下一步句置位“自锁”，就断开与上一步的联系，等待最后一步，再把“触发”和“自锁”复位。



2.寄存器赋值比较法

步序数值用寄存器存储，每走完一步，就加5，再用比较指令满足就执行跳转相应步，最后一步把数值变成第一步，形成循环流程。参考上图。



3.八位解码指令方式

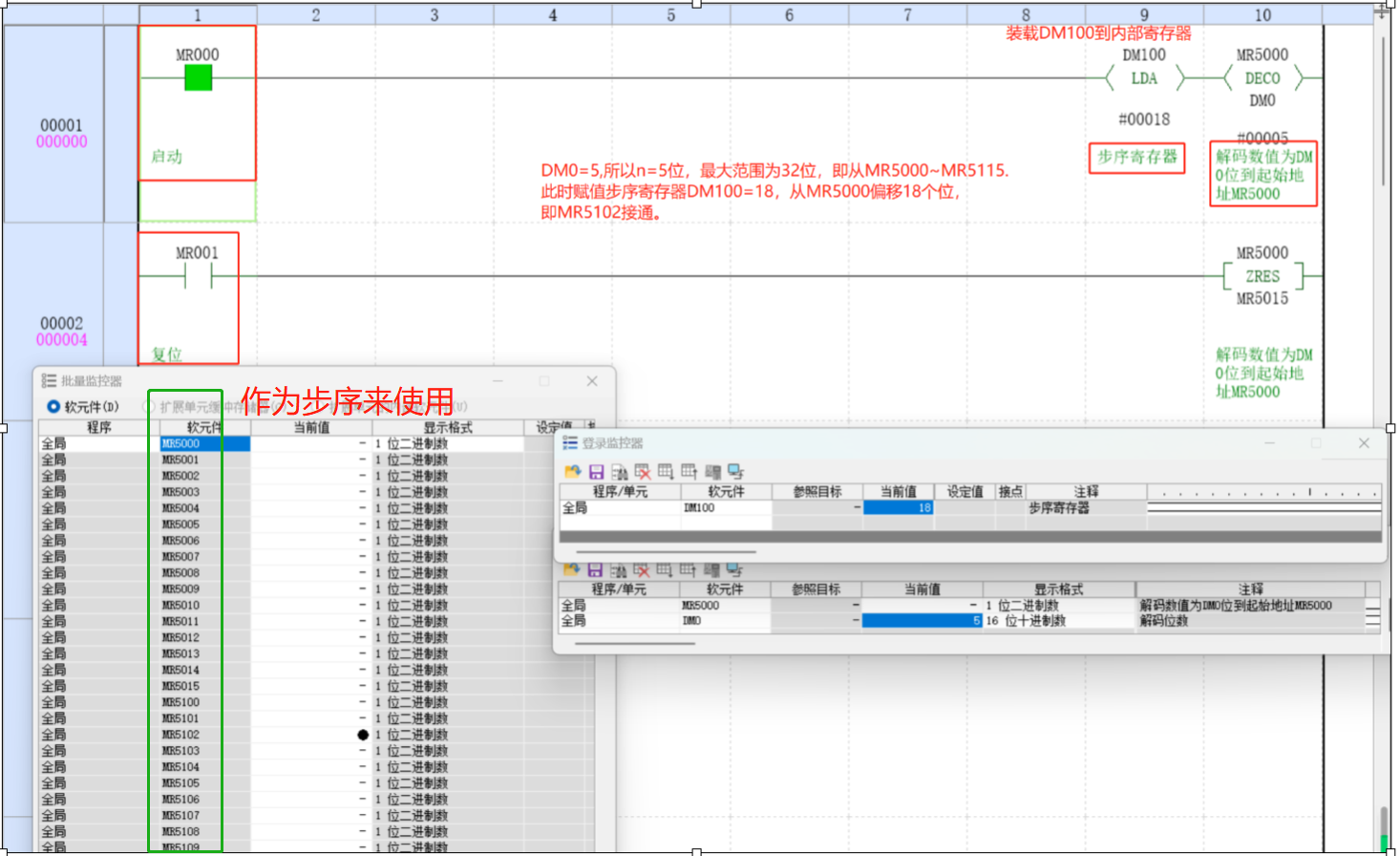

DECO指令将内部寄存器的低位 n 位的数解码为2ⁿ位二进制数据(n＝1～8)。

n=1时，2个位.

n=2时，4个位.

n=3时，8个位.

n=5时，32个位

n=6时，64个位

n=7时，127个位

n=8时，255个位.

方法很繁琐，增加和删除流程工作量大。日本人最喜欢的线圈编程方式。



4.移位法

ROL指令。



5.SFC类方式

步进指令。三菱、西门子自带的自动编程方法。主要是根据工艺步来分流程步来写。



6.ST语言的CASE指令

类似C语言。
