VLAN 技术全解析与厂商配置指南

一、VLAN 基础概念

graph TD A[VLAN核心功能] --> B(广播域隔离) A --> C(安全增强) B --> D[减少广播流量] B --> E[提升带宽利用率] C --> F[不同VLAN间需路由通信]

1.1 核心价值

• 广播控制：将广播域限制在单个VLAN内
• 安全隔离：不同部门/业务系统间逻辑隔离
• 灵活组网：突破物理位置限制的网络划分

1.2 端口类型对比

端口类型	流量承载	典型应用场景	标签处理
Access	单VLAN	终端设备接入	接收去标签，发送加标签
Trunk	多VLAN	交换机间互联	保留标签传输
Hybrid	多VLAN	混合场景（华为特有）	可灵活配置标签处理方式

二、Super VLAN 技术深度解析

2.1 通信流程解析

1. 同Sub-VLAN通信：直接二层转发

2. 跨Sub-VLAN通信：

   sequenceDiagram PC1->>SVI: ARP请求(开启代理) SVI-->>PC1: 响应网关MAC PC1->>SVI: 三层转发数据 SVI->>PC2: 路由转发

2.2 多厂商配置对比

功能项	思科	华为	华三	锐捷
Super VLAN创建	​vlan 100​ private-vlan primary​	​vlan batch 100​ vlan 100​ aggregate-vlan​	​vlan 100​ supervlan​	​vlan 100​ super-vlan​
Sub-VLAN关联	​private-vlan association 101-103​	​access-vlan 101 to 103​	​subvlan 101 102 103​	​sub-vlan 101-103​
ARP代理	默认关闭	默认开启	默认开启	需手动启用
地址分配	DHCP Snooping	VLANIF接口分配	VLAN接口分配	VLAN虚接口分配

思科配置示例：

vlan 100
  private-vlan primary
  private-vlan association 101,102
interface Vlan100
  ip address 192.168.1.1 255.255.255.0
  private-vlan mapping 101,102

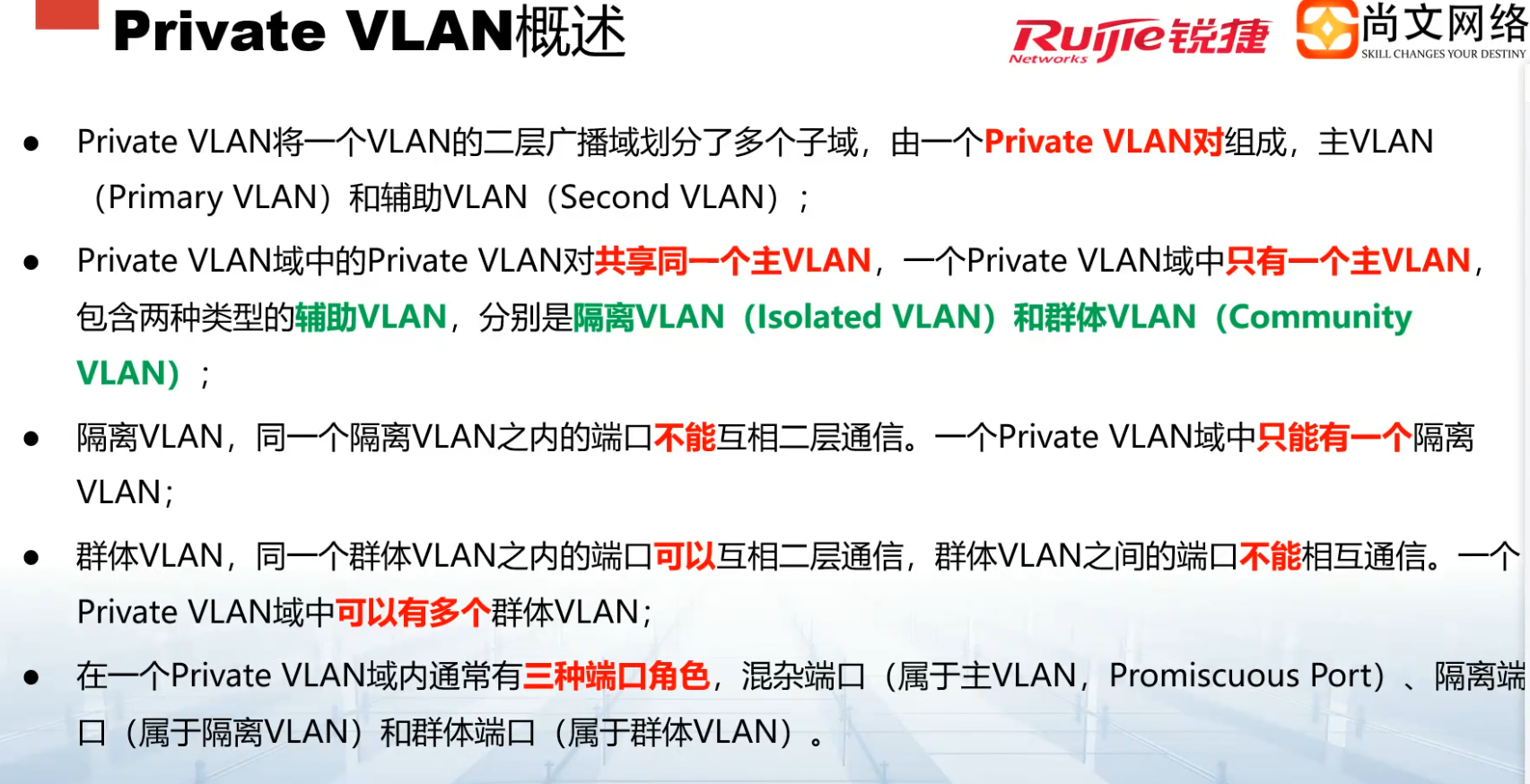

三、Private VLAN 高级应用

3.1 组件构成

• Primary VLAN：核心通信通道
• Community VLAN：组内互通
• Isolated VLAN：完全隔离

3.2 配置要点对比

特性	思科	华为	华三	锐捷
主VLAN创建	​private-vlan primary​	​port-isolate mode all​	​port-isolate enable​	​port-group isolate​
端口关联	​switchport private-vlan host​	​port-isolate enable​	​port-isolate uplink-port​	​port-group member​
上行链路配置	​switchport private-vlan promiscuous​	​port-isolate uplink-port​	​port-isolate uplink​	​port-group promiscuous​
流量监控	SPAN/RSPAN	镜像端口	镜像端口	流量镜像

华为配置示例：

vlan batch 100 101
interface GigabitEthernet0/0/1
  port link-type access
  port default vlan 101
  port-isolate enable group 1

四、Native VLAN 关键技术

4.1 核心作用解析

graph LR A[Trunk端口] --> B{Native VLAN} B --> C[未标记流量处理] C --> D[默认VLAN1] C --> E[安全隐患]

4.2 多厂商配置规范

配置项	思科	华为	华三	锐捷
默认Native值	VLAN 1	VLAN 1	VLAN 1	VLAN 1
修改命令	​switchport trunk native vlan​	​port trunk pvid vlan​	​port trunk pvid​	​switchport trunk native vlan​
安全建议	修改默认值+禁用DTP	关闭VLAN1+开启MAC漂移检测	配置端口保护+安全MAC	启用端口安全+风暴控制

锐捷安全配置示例：

interface GigabitEthernet 0/25
  switchport mode trunk
  switchport trunk native vlan 999
  storm-control broadcast level 50
  port-security max-mac-count 5

五、无线网络部署规范

5.1 架构对比

graph TD W[无线架构] --> FAP[胖AP] W --> TAP[瘦AP] FAP --> S1[独立管理] TAP --> AC[集中控制] AC --> CAPWAP[控制协议]

5.2 转发模式对比表

指标	集中式转发	本地转发
数据路径	AP->AC->网络	AP直接转发
配置复杂度	高	低
网络延迟	较高	较低
适用场景	安全要求高的小型网络	大规模高密度部署
VLAN处理	Trunk+Native VLAN	Access模式

华为AC典型配置：

wlan
  ap-group name office
    vap-profile default
    ssid-profile default
    radio 0
      channel 20mhz 6
  ap auth-mode mac-auth

六、官方文档参考

1. 思科VLAN配置指南
2. 华为Super VLAN白皮书
3. 华三私有VLAN配置手册
4. 锐捷无线部署指南

最佳实践提示：所有VLAN配置变更后务必进行以下验证：

1. 执行show vlan brief​查看VLAN分布
2. 使用ping​和tracert​验证连通性
3. 通过端口镜像进行流量分析
4. 检查STP状态防止环路产生
