一、实验需求分析

​​

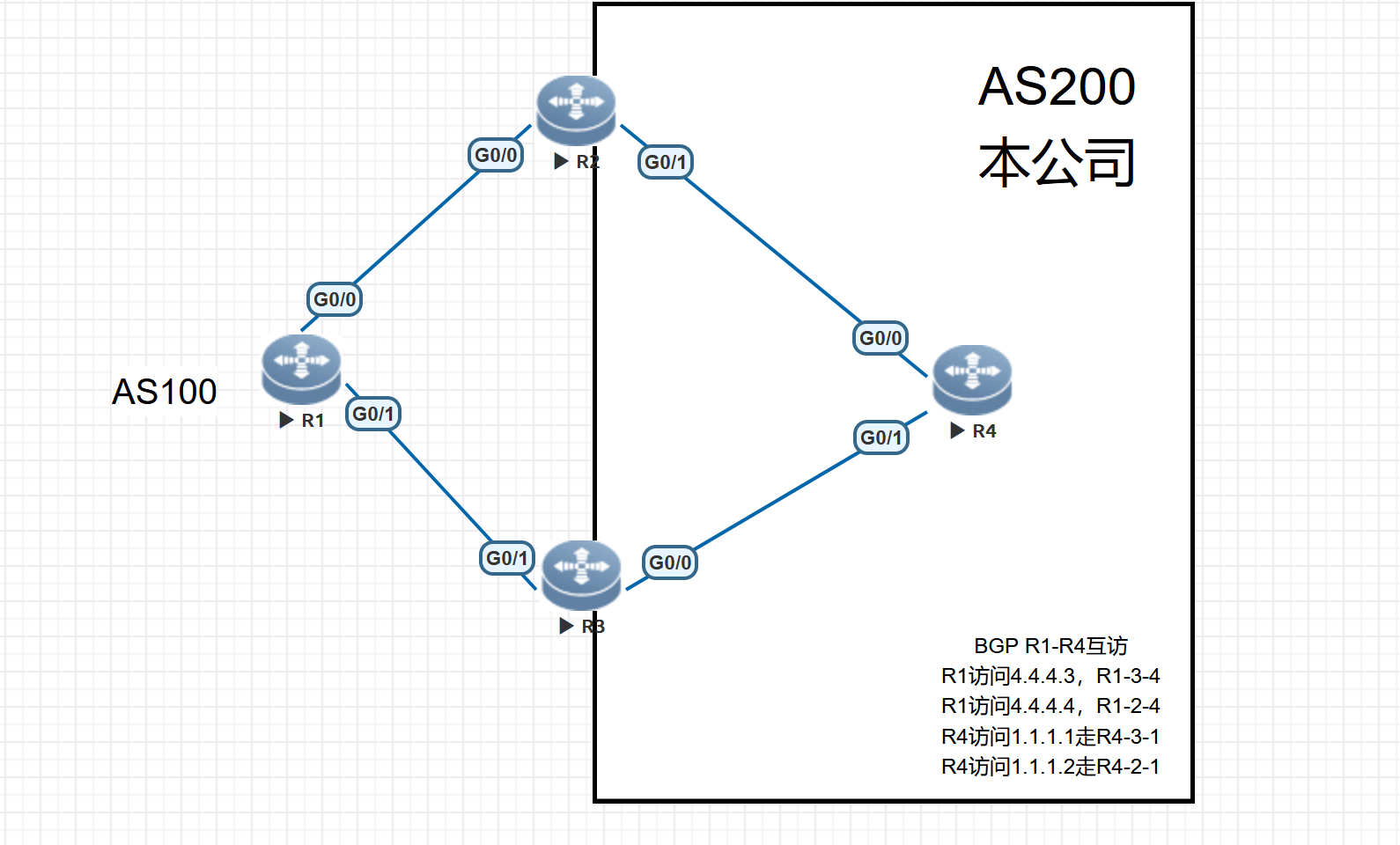

通过BGP路由策略实现R1与R4的互访流量路径控制：

• R1访问R4：

  • 访问4.4.4.3时走R1-R3-R4路径
  • 访问4.4.4.4时走R1-R2-R4路径

• R4访问R1：

  • 访问1.1.1.1时走R4-R3-R1路径
  • 访问1.1.1.2时走R4-R2-R1路径

二、关键配置技术点

1. 路由映射（Route-Map） ：

   • 用于修改路由属性（如weight、origin）
   • 结合ACL匹配特定路由条目

2. 标准ACL：

   • 精确匹配目标主机地址

3. BGP策略应用：

   • 在邻居关系上应用入向/出向策略

4. OSPF与BGP联动：

   • 使用环回口建立iBGP邻居

三、四大厂商配置对比（BGP路由策略）

配置项	思科（Cisco）	华为（Huawei）	华三（H3C）	锐捷（Ruijie）
路由映射创建	​route-map <NAME> permit <SEQ>​	​route-policy <NAME> permit node <SEQ>​	​route-policy <NAME> permit node <SEQ>​	​route-map <NAME> permit <SEQ>​
设置权重	​set weight <VALUE>​	​apply weight <VALUE>​	​apply weight <VALUE>​	​set weight <VALUE>​
匹配ACL	​match ip address <ACL-NAME>​	​if-match acl <ACL-NUMBER>​	​if-match acl <ACL-NUMBER>​	​match ip address <ACL-NAME>​
应用策略到BGP邻居	​neighbor <IP> route-map <NAME> out​	​peer <IP> route-policy <NAME> export​	​peer <IP> route-policy <NAME> export​	​neighbor <IP> route-map <NAME> out​
标准ACL格式	​ip access-list standard <NAME>​	​acl number <NUMBER>​	​acl basic <NUMBER>​	​ip access-list standard <NAME>​

四、锐捷设备核心配置示例

! R1配置（锐捷）
router bgp 100
 neighbor 12.1.1.2 remote-as 200
 neighbor 13.1.1.3 remote-as 200
 !
 address-family ipv4
  neighbor 12.1.1.2 activate
  neighbor 12.1.1.2 route-map FROM_R2_IN in
  neighbor 13.1.1.3 activate
  neighbor 13.1.1.3 route-map FROM_R3_IN in

route-map FROM_R2_IN permit 10
 match ip address TO_R2_ACL
 set weight 200

ip access-list standard TO_R2_ACL
 10 permit host 1.1.1.2

! R4配置（锐捷）
router bgp 200
 neighbor 2.2.2.2 route-map FROM_R2_IN in
 neighbor 3.3.3.3 route-map FROM_R3_IN in
 !
 address-family ipv4
  network 4.4.4.4 mask 255.255.255.255
  network 4.4.4.5 mask 255.255.255.255

route-map FROM_R3_IN permit 10
 match ip address TO_R3_ACL
 set weight 200

ip access-list standard TO_R3_ACL
 10 permit host 1.1.1.1

五、验证方法

1. 路径追踪：

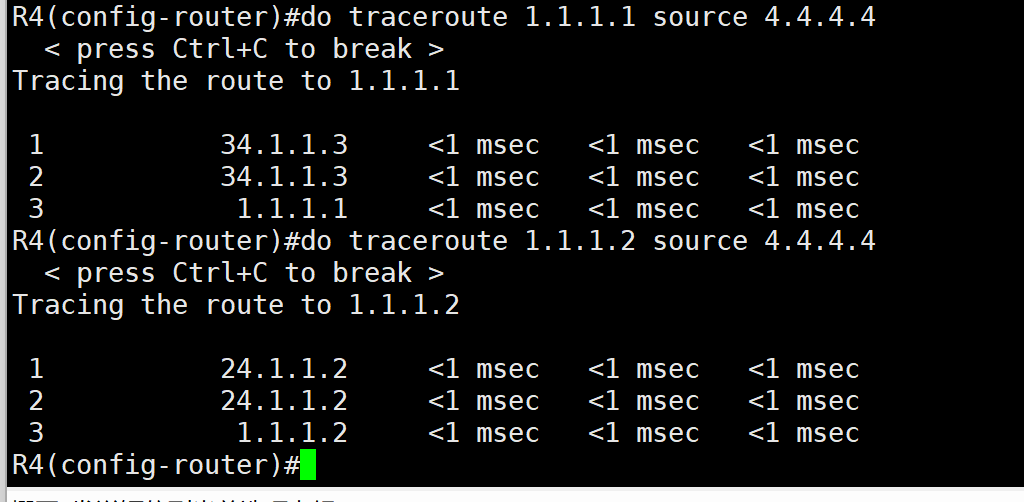

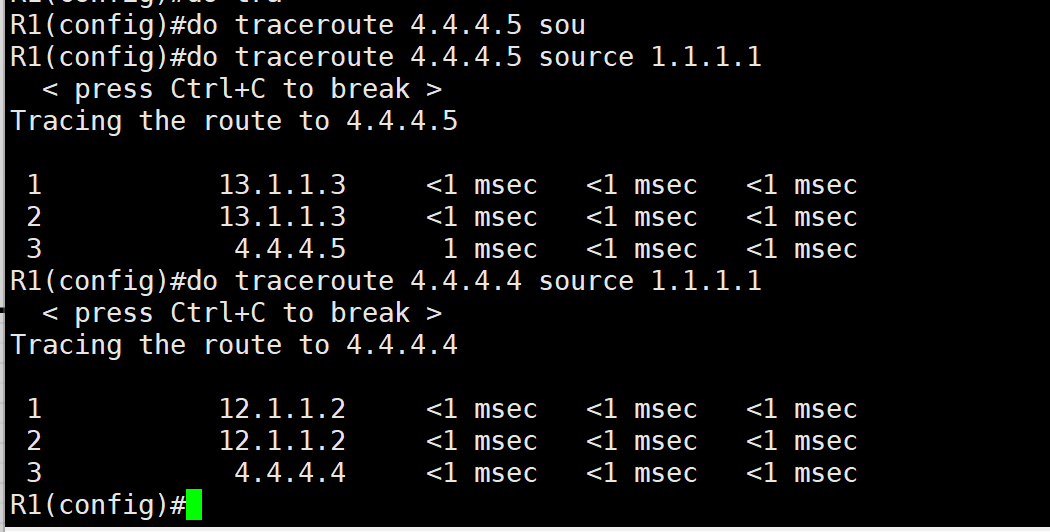

   R1#traceroute 4.4.4.4 source 1.1.1.1
   R4#traceroute 1.1.1.2 source 4.4.4.5


   ​​​

2. BGP表查看：

   show ip bgp
   show ip bgp neighbors <IP> advertised-routes
