Prometheus 通过 consul 分布式集群实现自动服务发现

Prometheus 通过 consul 分布式集群实现自动服务发现

文章目录

1、Consul 介绍

Consul 是基于 GO 语言开发的开源工具，主要面向分布式，服务化的系统提供服务注册、服务发现和配置管理的功能。Consul 提供服务注册/发现、健康检查、Key/Value存储、多数据中心和分布式一致性保证等功能。Prometheus 通过 Consul 可以很方便的实现服务自动发现和维护，同时 Consul 支持分布式集群部署，将大大提高了稳定性，通过 Prometheus 跟 Consul 集群二者结合起来，能够高效的进行数据维护同时保证系统稳定。

2、环境、软件准备

本次演示环境，我是在虚拟机上安装 Linux 系统来执行操作，以下是安装的软件及版本：

  • Oracle VirtualBox: 5.1.20 r114628 (Qt5.6.2)- System: CentOS Linux release 7.3.1611 (Core)- Docker: 18.06.1-ce- Prometheus: v2.11.1- Consul: 1.6.1
    注意：这里为了方便启动 Prometheus，我使用 Docker 方式启动，所以本机需要安装好 Docker 环境，这里忽略 Docker 的安装过程。其中 Prometheus 安装配置，可以参照之前文章 ，这里着重介绍一下如何配置 Consul 分布式集群，以及使用 nginx 来负载均衡 Consul 集群，最后分别验证配置 Prometheus 基于 Consul 集群来实现自动服务发现。

3、Consul 分布式集群搭建

Consul 单机安装很方便， 提供各个系统版本二进制安装包，解压安装即可，可以参照之前文章 文章来安装。这里我们要搭建 Consul 分布式集群，既然是分布式集群，那么肯定至少得部署到三台机器上，组成一个集群，苦于手上没有那么多的机器，我们只能在一台机器上部署三个 Consul 服务来模拟 “分布式” 集群，Consul 默认以 client 方式启动，这里我们采用 Server 方式来启动实例，通过不同的端口来区分不同的服务，集群实例如下：

  • 172.30.12.100:8500 node1 leader-
  • 172.30.12.100:8510 node2 follower
  • 172.30.12.100:8520 node2 follower
    下载最新版二进制安装包，解压后并拷贝到 /usr/local/bin 目录下
$ cd /root/prometheus/consul
$ wget https://releases.hashicorp.com/consul/1.6.1/consul_1.6.1_linux_amd64.zip
$ unzip consul_1.6.1_linux_amd64.zip
$ mv consul /usr/local/bin

集群启动三个实例，这里因为在一台机器上，直接使用 consul anget -server -bootstrap-expect=3 -data-dir=xxx...命令来启动，稍显麻烦且不直观，这里我们采用配置文件的方式分别启动实例。配置 node1 实例，新建配置文件 consul01.json 如下 ：

{
  "datacenter": "dc1",
  "data_dir": "/root/prometheus/consul/consul01",
  "log_level": "INFO",
  "server": true,
  "node_name": "node1",
  "ui": true,
  "bind_addr": "172.30.12.100",
  "client_addr": "0.0.0.0",
  "advertise_addr": "172.30.12.100",
  "bootstrap_expect": 3,
  "ports":{
    "http": 8500,
    "dns": 8600,
    "server": 8300,
    "serf_lan": 8301,
    "serf_wan": 8302
    }
}

说明一下参数：

  • datacenter：数据中心名称
  • data_dir：数据存放本地目录
  • log_level：输出的日志级别
  • server：以 server 身份启动实例，不指定默认为 client
  • node_name：节点名称，集群中每个 node 名称不能重复，默认情况使用节点 hostname- ui：指定是否可以访问 UI 界面
  • bind_addr：监听的 IP 地址，指 Consul 监听的地址，该地址必须能够被集群中的所有节点访问，默认监听 0.0.0.0
  • client_addr：客户端监听地址，0.0.0.0 表示所有网段都可以访问
  • advertise_addr：集群广播地址
  • bootstrap_expect：集群要求的最少成员数量
  • ports：该参数详细配置各个服务端口，如果想指定其他端口，可以修改这里。
    后台启动一下 node1 Consul 服务，执行如下命令启动：
nohup consul agent -config-dir=consul01.json > ./consul01.log 2>&1 &

查看服务启动日志会发现如下输出：

ootstrap_expect > 0: expecting 3 servers
==> Starting Consul agent...
           Version: 'v1.6.1'
           Node ID: '18450af8-64a3-aa0f-2a6c-4c2fc6e35a4b'
         Node name: 'node1'
        Datacenter: 'dc1' (Segment: '<all>')
            Server: true (Bootstrap: false)
       Client Addr: [0.0.0.0] (HTTP: 8500, HTTPS: -1, gRPC: -1, DNS: 8600)
      Cluster Addr: 172.30.12.100 (LAN: 8301, WAN: 8302)
           Encrypt: Gossip: false, TLS-Outgoing: false, TLS-Incoming: false, Auto-Encrypt-TLS: false

==> Log data will now stream in as it occurs:

    2020/03/30 17:03:18 [INFO]  raft: Initial configuration (index=0): []
    2020/03/30 17:03:18 [INFO]  raft: Node at 172.30.12.100:8300 [Follower] entering Follower state (Leader: "")
    2020/03/30 17:03:18 [INFO] serf: EventMemberJoin: node1.dc1 172.30.12.100
    2020/03/30 17:03:18 [INFO] serf: EventMemberJoin: node1 172.30.12.100
    2020/03/30 17:03:18 [INFO] agent: Started DNS server 0.0.0.0:8600 (udp)
    2020/03/30 17:03:18 [INFO] consul: Handled member-join event for server "node1.dc1" in area "wan"
    2020/03/30 17:03:18 [INFO] consul: Adding LAN server node1 (Addr: tcp/172.30.12.100:8300) (DC: dc1)
    2020/03/30 17:03:18 [INFO] agent: Started DNS server 0.0.0.0:8600 (tcp)
    2020/03/30 17:03:18 [INFO] agent: Started HTTP server on [::]:8500 (tcp)
    2020/03/30 17:03:18 [INFO] agent: started state syncer
==> Consul agent running!
==> Newer Consul version available: 1.7.2 (currently running: 1.6.1)
    2020/03/30 17:03:23 [WARN]  raft: no known peers, aborting election
    2020/03/30 17:03:25 [ERR] agent: failed to sync remote state: No cluster leader

我们会看到类似 [ERR] agent: failed to sync remote state: No cluster leader 这样的报错，这是因为目前还没有任何其他实例加入，无法构成一个集群。接下来，按照上边的配置，启动第二个实例 node2，并加入到 node1 集群中，新建配置文件 consul02.json 如下 ：

{
  "datacenter": "dc1",
  "data_dir": "/root/prometheus/consul/consul02",
  "log_level": "INFO",
  "server": true,
  "node_name": "node2",
  "ui": true,
  "bind_addr": "172.30.12.100",
  "client_addr": "0.0.0.0",
  "advertise_addr": "172.30.12.100",
  "bootstrap_expect": 3,
  "ports":{
    "http": 8510,
    "dns": 8610,
    "server": 8310,
    "serf_lan": 8311,
    "serf_wan": 8312
    }
}

注意：由于这里是一台服务器上启动了多个实例，所以必须修改各个服务端口号，否则会报错，这里新启动的 Consul 服务端口为 8510。启动 node2 Consul 服务，并加入到 node1 Consul 服务中组成集群，启动命令如下：

nohup consul agent -config-dir=consul02.json -join 172.30.12.100:8301 > ./consul02.log 2>&1 &

启动完毕后，此时会发现 node1 的日志输出中会打印如下日志：

    2020/03/30 17:14:54 [INFO] serf: EventMemberJoin: node2 172.30.12.100
    2020/03/30 17:14:54 [INFO] consul: Adding LAN server node2 (Addr: tcp/172.30.12.100:8310) (DC: dc1)
    2020/03/30 17:14:54 [INFO] serf: EventMemberJoin: node2.dc1 172.30.12.100
    2020/03/30 17:14:54 [INFO] consul: Handled member-join event for server "node2.dc1" in area "wan"

可以看到 node2 成功加入到 node1 集群，不过接下来它还会一直报错 agent: failed to sync remote state: No cluster leader，这是为什么？日志明明已经显示 node2 成功加入了，怎么还一直报错呢？这是因为我们创建时指定了 bootstrap_expect 为 3，那么就必须至少存在 3 个实例才能组成该 Consul 集群。那么，依照以上步骤，继续启动 node3 Consul 服务并添加到 node1 集群中，新建配置文件 consul03.json 如下：

{
  "datacenter": "dc1",
  "data_dir": "/root/prometheus/consul/consul03",
  "log_level": "INFO",
  "server": true,
  "node_name": "node3",
  "ui": true,
  "bind_addr": "172.30.12.100",
  "client_addr": "0.0.0.0",
  "advertise_addr": "172.30.12.100",
  "bootstrap_expect": 3,
  "ports":{
    "http": 8520,
    "dns": 8620,
    "server": 8320,
    "serf_lan": 8321,
    "serf_wan": 8322
    }
}

启动 node3 Consul 实例命令如下：

nohup consul agent -config-dir=consul03.json -join 172.30.12.100:8301 > ./consul03.log 2>&1 &

此时，我们会发现 node1 日志输出中会打印如下日志：

    2020/03/30 17:24:39 [INFO] serf: EventMemberJoin: node3 172.30.12.100
    2020/03/30 17:24:39 [INFO] consul: Adding LAN server node3 (Addr: tcp/172.30.12.100:8320) (DC: dc1)
    2020/03/30 17:24:39 [INFO] consul: Found expected number of peers, attempting bootstrap: 172.30.12.100:8300,172.30.12.100:8310,172.30.12.100:8320
    2020/03/30 17:24:39 [INFO] serf: EventMemberJoin: node3.dc1 172.30.12.100
    2020/03/30 17:24:39 [INFO] consul: Handled member-join event for server "node3.dc1" in area "wan"
    2020/03/30 17:24:40 [WARN]  raft: Heartbeat timeout from "" reached, starting election
    2020/03/30 17:24:40 [INFO]  raft: Node at 172.30.12.100:8300 [Candidate] entering Candidate state in term 2
    2020/03/30 17:24:40 [INFO]  raft: Election won. Tally: 2
    2020/03/30 17:24:40 [INFO]  raft: Node at 172.30.12.100:8300 [Leader] entering Leader state
    2020/03/30 17:24:40 [INFO]  raft: Added peer b7212be5-7d33-a5b6-0ca8-522f05ab9eeb, starting replication
    2020/03/30 17:24:40 [INFO]  raft: Added peer 0afe6fcb-3a07-e443-3802-f822ae9df422, starting replication
    2020/03/30 17:24:40 [INFO] consul: cluster leadership acquired
    2020/03/30 17:24:40 [INFO] consul: New leader elected: node1
    2020/03/30 17:24:40 [WARN]  raft: AppendEntries to {Voter 0afe6fcb-3a07-e443-3802-f822ae9df422 172.30.12.100:8320} rejected, sending older logs (next: 1)
    2020/03/30 17:24:40 [INFO]  raft: pipelining replication to peer {Voter 0afe6fcb-3a07-e443-3802-f822ae9df422 172.30.12.100:8320}
    2020/03/30 17:24:40 [WARN]  raft: AppendEntries to {Voter b7212be5-7d33-a5b6-0ca8-522f05ab9eeb 172.30.12.100:8310} rejected, sending older logs (next: 1)
    2020/03/30 17:24:40 [INFO]  raft: pipelining replication to peer {Voter b7212be5-7d33-a5b6-0ca8-522f05ab9eeb 172.30.12.100:8310}
    2020/03/30 17:24:40 [INFO] consul: member 'node1' joined, marking health alive
    2020/03/30 17:24:40 [INFO] consul: member 'node2' joined, marking health alive
    2020/03/30 17:24:40 [INFO] consul: member 'node3' joined, marking health alive
    2020/03/30 17:24:42 [INFO] agent: Synced node info

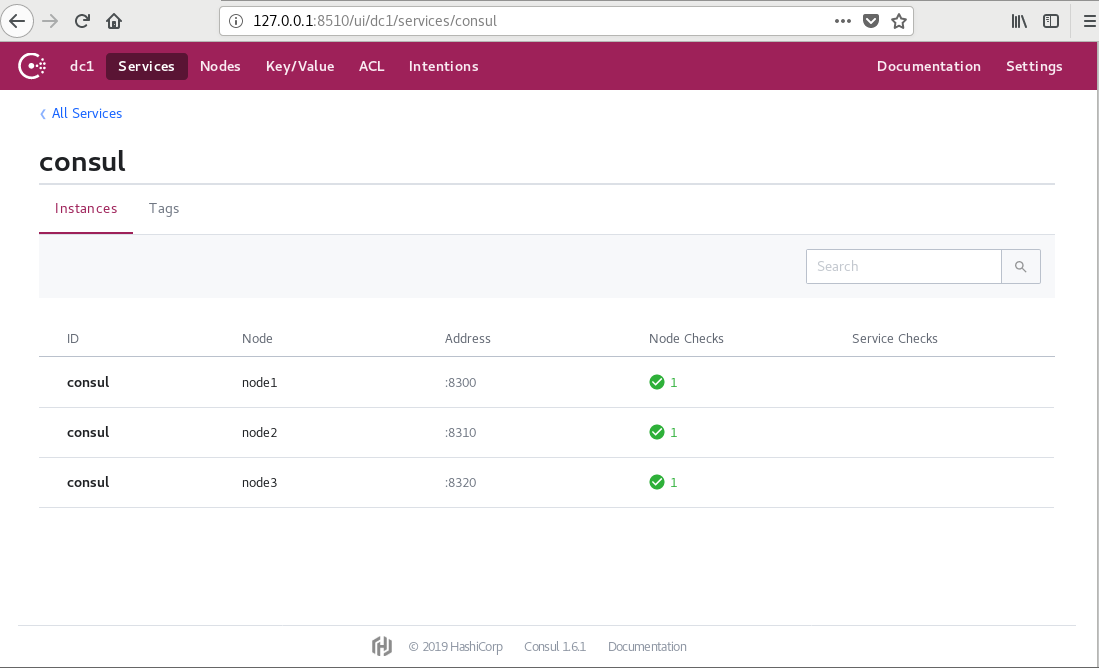

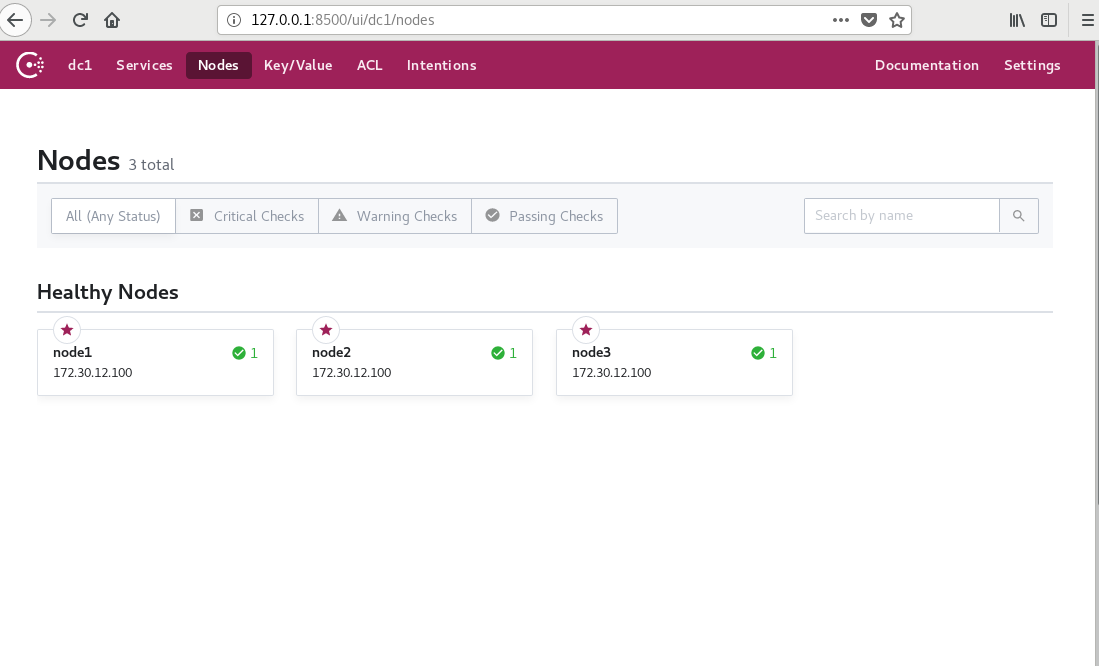

node3 成功加入到 node1 集群，整个集群已选出 node1 作为新的 Leader，此时集群状态为 health，那么整个 “分布式” 集群就搭建完毕了。此时，浏览器访问以下任意一个 http://127.0.0.1:8500、http://127.0.0.1:8510、http://127.0.0.1:8520 地址，均可打开 Consul Web 管理页面。 consul-1 consul-2 consul-3 我们也可以通过命令行查看集群状态、以及集群成员状态。

# 查看集群状态
$ consul operator raft list-peers
Node   ID                                    Address             State     Voter  RaftProtocol
node1  18450af8-64a3-aa0f-2a6c-4c2fc6e35a4b  172.30.12.100:8300  leader    true   3
node2  b7212be5-7d33-a5b6-0ca8-522f05ab9eeb  172.30.12.100:8310  follower  true   3
node3  0afe6fcb-3a07-e443-3802-f822ae9df422  172.30.12.100:8320  follower  true   3
# 查看集群成员状态
$ consul members
Node   Address             Status  Type    Build  Protocol  DC   Segment
node1  172.30.12.100:8301  alive   server  1.6.1  2         dc1  <all>
node2  172.30.12.100:8311  alive   server  1.6.1  2         dc1  <all>
node3  172.30.12.100:8321  alive   server  1.6.1  2         dc1  <all>

4、配置 Prometheus 实现自动服务发现

接下来，我们配置 Prometheus 来使用 Consul 集群来实现自动服务发现，目的就是能够将添加的服务自动发现到 Prometheus 的 Targets 中，详细配置说明可以参考之前文章 中的配置，在修改 Prometheus 配置之前，我们需要往 Consul 集群中注册一些数据。首先，我们注册一个 node-exporter-172.30.12.100 的服务，新建 consul-1.json 如下：

{
  "ID": "node-exporter",
  "Name": "node-exporter-172.30.12.100",
  "Tags": [
    "node-exporter"
  ],
  "Address": "172.30.12.100",
  "Port": 9100,
  "Meta": {
    "app": "spring-boot",
    "team": "appgroup",
    "project": "bigdata"
  },
  "EnableTagOverride": false,
  "Check": {
    "HTTP": "http://172.30.12.100:9100/metrics",
    "Interval": "10s"
  },
  "Weights": {
    "Passing": 10,
    "Warning": 1
  }
}

# 调用 API 注册服务
$ curl --request PUT --data @consul-1.json http://172.30.12.100:8500/v1/agent/service/register?replace-existing-checks=1

然后，我们再注册一个 cadvisor-exporter-172.30.12.100 的服务，新建 consul-2.json 并执行如下命令：

{<!-- -->
  "ID": "cadvisor-exporter",
  "Name": "cadvisor-exporter-172.30.12.100",
  "Tags": [
    "cadvisor-exporter"
  ],
  "Address": "172.30.12.100",
  "Port": 8080,
  "Meta": {
    "app": "docker",
    "team": "cloudgroup",
    "project": "docker-service"
  },
  "EnableTagOverride": false,
  "Check": {
    "HTTP": "http://172.30.12.100:8080/metrics",
    "Interval": "10s"
  },
  "Weights": {
    "Passing": 10,
    "Warning": 1
  }
}

# 调用 API 注册服务
$ curl --request PUT --data @consul-2.json http://172.30.12.100:8500/v1/agent/service/register?replace-existing-checks=1

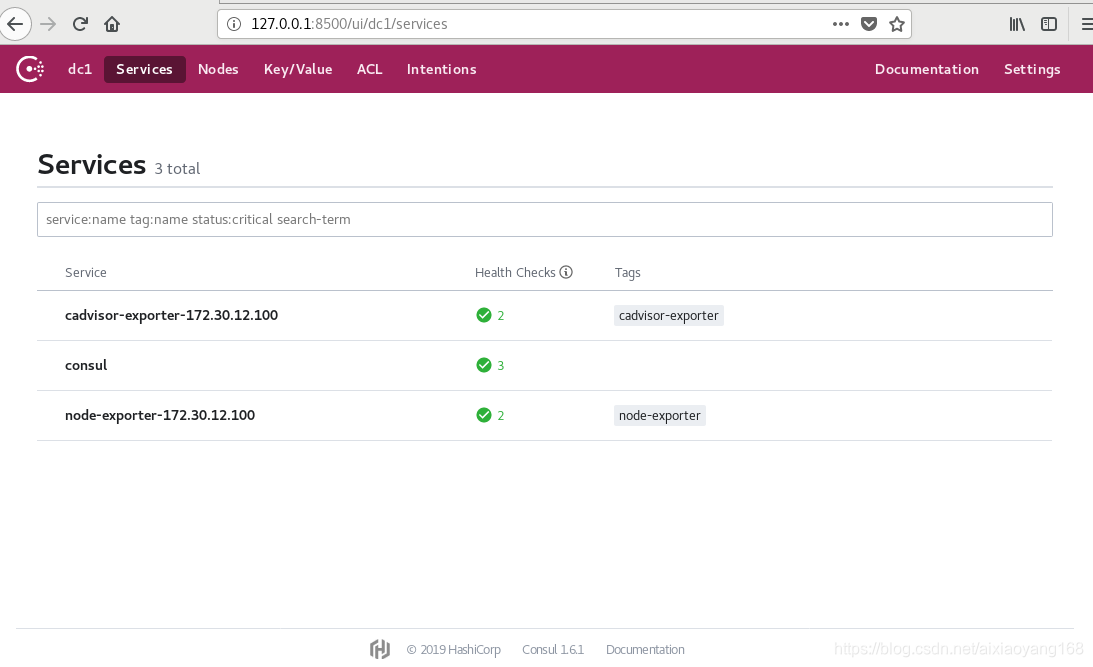

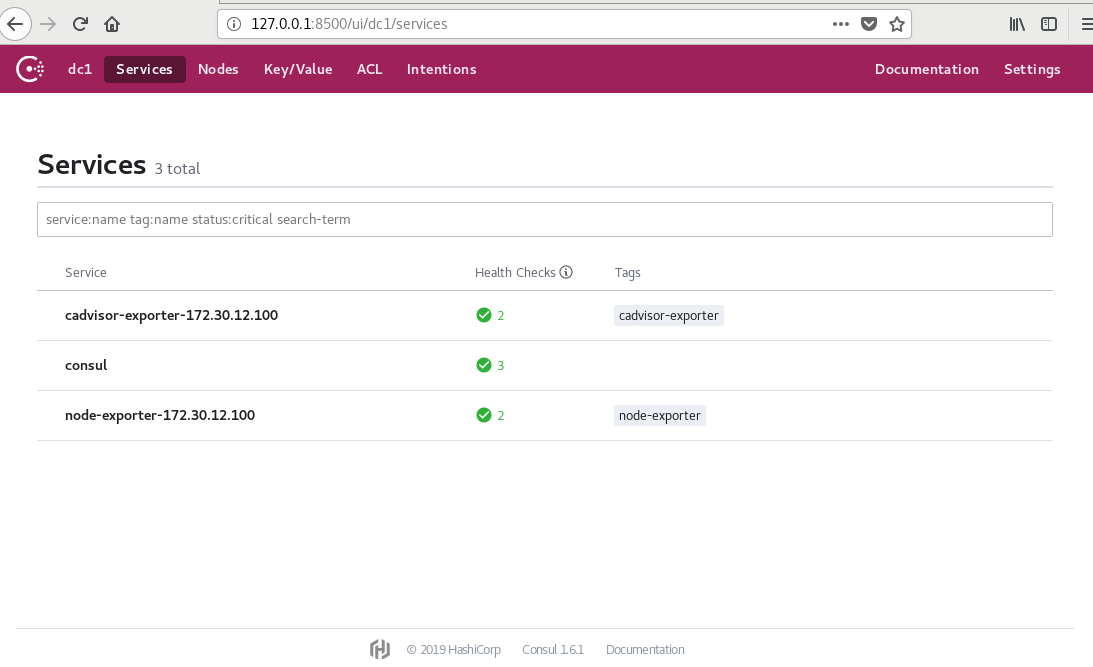

注册完毕，通过 Consul Web 管理页面可以查看到两服务已注册成功。注意：这里需要启动 node-exporter 及 cadvisor-exporter，否则即使注册成功了，健康检测也不通过，在后边 Prometheus 上服务发现后状态也是不健康的，这里我就不在演示了，可以直接拿 Docker 启动二者即可。

consul-4

接下来，我们修改 Prometheus 配置如下：

...
  - job_name: 'consul-node-exporter'
    consul_sd_configs:
      - server: '172.30.12.100:8500'
        services: []
    relabel_configs:
      - source_labels: [__meta_consul_tags]
        regex: .*node-exporter.*
        action: keep
      - regex: __meta_consul_service_metadata_(.+)
        action: labelmap

  - job_name: 'consul-cadvisor-exproter'
    consul_sd_configs:
      - server: '172.30.12.100:8510'
        services: []
      - server: '172.30.12.100:8520'
        services: []
    relabel_configs:
      - source_labels: [__meta_consul_tags]
        regex: .*cadvisor-exporter.*
        action: keep
      - action: labelmap
        regex: __meta_consul_service_metadata_(.+)
...

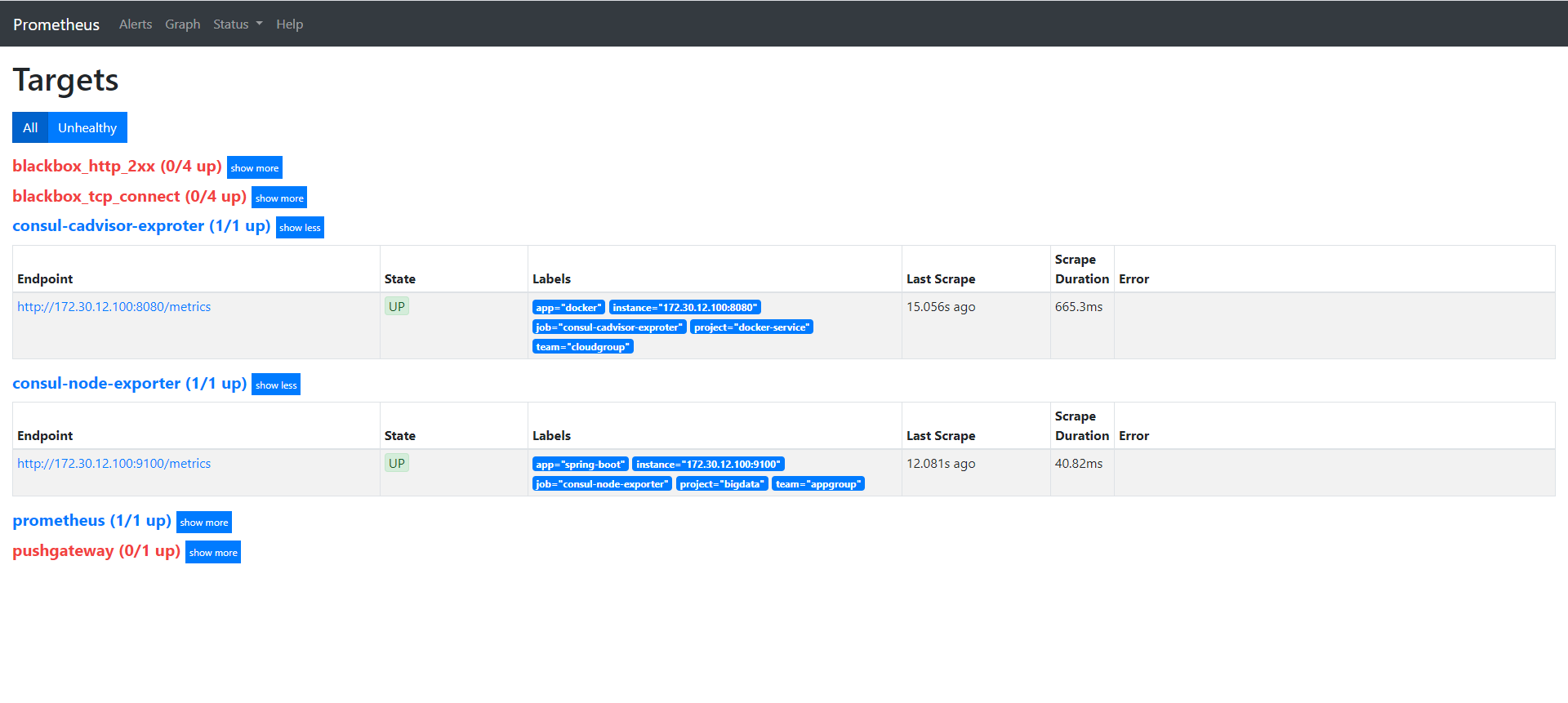

启动一下 Prometheus 服务，通过 web 界面看下 Target 中是否能够发现 Consul 中注册的服务。 prometheus-consul-5

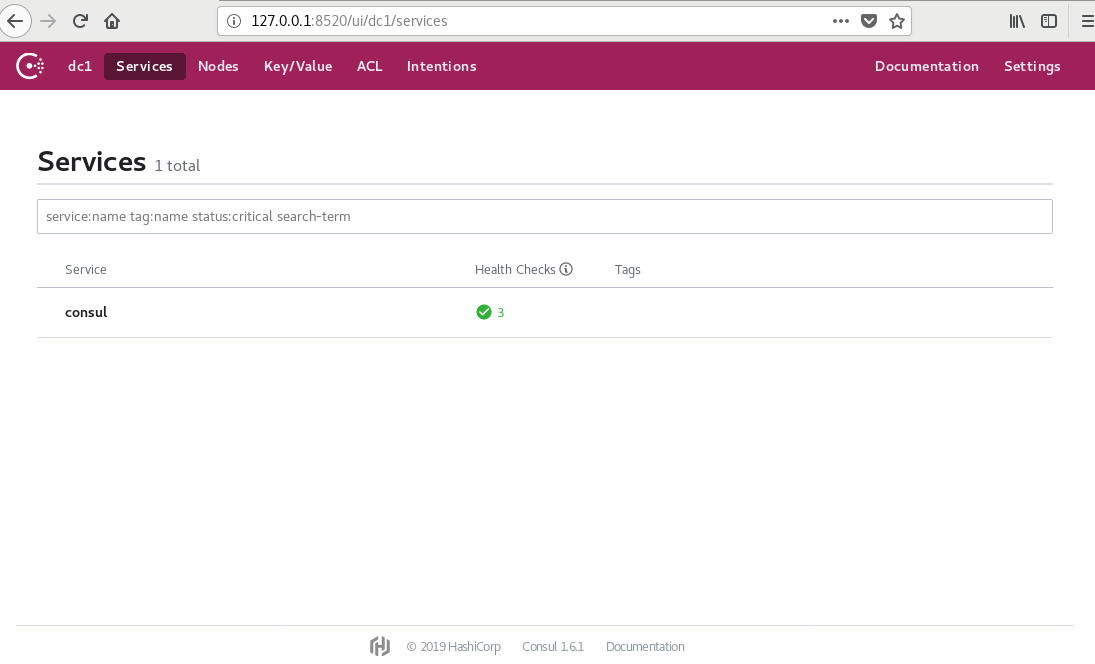

可以看到，妥妥没有问题，这里 consul-node-exporter 我配置指向了 node1 Consul 服务地址，consul-cadvisor-exproter 配置指向了 node2、node3 Consul 服务，二者都能够正确发现之前注册的服务，因为 Consul 集群数据是保持同步的，无论连接哪一个节点，都能够获取到注册的服务信息，同理，我们也可以指定 consul_sd_configs 分别指向集群所有节点，这样即使某个节点挂掉，也不会影响 Prometheus 从 Consul 集群其他节点获取注册的服务，从而实现服务的高可用。

5、配置 nginx 负载均衡 Consul 集群

虽然我们可以将整个 Consul 集群 IP 添加到 Prometheus 的配置中，从而实现 Prometheus 从 Consul 集群获取注册的服务，实现服务的高可用，但是这里有个问题，如果 Consul 集群节点新增或者减少，那么 Prometheus 配置也得跟着修改了，这样不是很友好，我们可以在 Consul 集群前面使用 nginx 反向代理将请求负载均衡到后端 Consul 集群各节点服务上，这样 Prometheus 只需要配置代理地址即可，后期不需要更改了。

这里为了方便，nginx 也使用容器方式启动，新增配置文件 default.conf 如下：

upstream service_consul {
    server 172.30.12.100:8500;
    server 172.30.12.100:8510;
    server 172.30.12.100:8520;
    ip_hash;
}

server {
    listen       80;
    server_name  172.30.12.100;
    index  index.html index.htm;

    #access_log  /var/log/nginx/host.access.log  main;

    location / {
        add_header Access-Control-Allow-Origin *;
        proxy_next_upstream http_502 http_504 error timeout invalid_header;
        proxy_set_header Host $host;
        proxy_set_header X-Real-IP $remote_addr;
        proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for;
        proxy_pass http://service_consul;
    }

    access_log /var/log/consul.access.log;
    error_log /var/log/consul.error.log;

    error_page  404              /404.html;

    error_page   500 502 503 504  /50x.html;
    location = /50x.html {
        root   /usr/share/nginx/html;
    }
}

Docker 启动 nginx 服务，启动命令如下：

$ docker run --name nginx-consul -p 80:80 -v /root/prometheus/nginx/default.conf:/etc/nginx/conf.d/default.conf:ro -d nginx

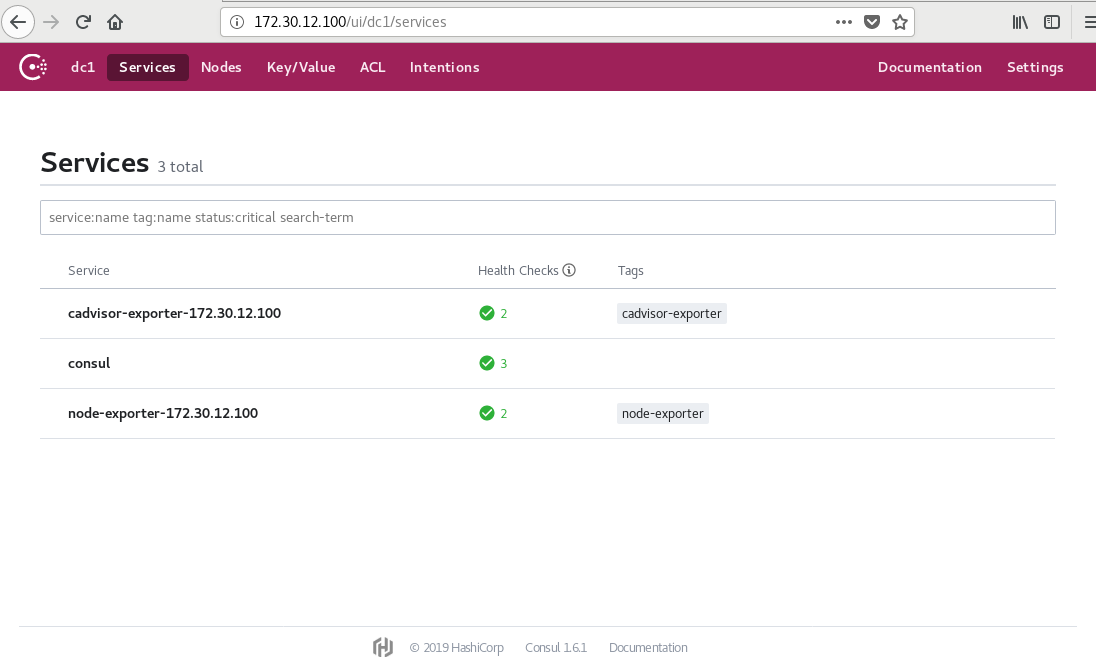

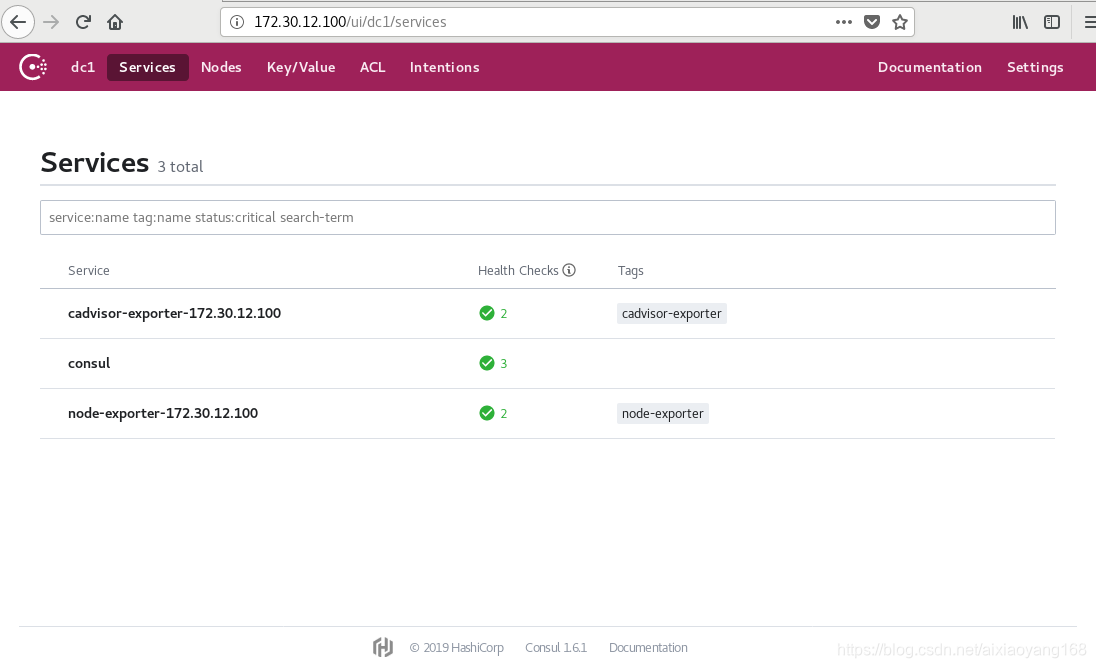

这里就没啥好说的了，启动完成后，可以浏览器访问一下 http://172.30.12.100/ui ，妥妥也是没有问题的。

consul-6

最后，我们修改一下 Prometheus 配置文件，将 server 指向 172.30.12.100 即可，修改配置如下：

...
  - job_name: 'consul-node-exporter'
    consul_sd_configs:
      - server: '172.30.12.100'
        services: []
    relabel_configs:
      - source_labels: [__meta_consul_tags]
        regex: .*node-exporter.*
        action: keep
      - regex: __meta_consul_service_metadata_(.+)
        action: labelmap

  - job_name: 'consul-cadvisor-exproter'
    consul_sd_configs:
      - server: '172.30.12.100'
        services: []
    relabel_configs:
      - source_labels: [__meta_consul_tags]
        regex: .*cadvisor-exporter.*
        action: keep
      - action: labelmap
        regex: __meta_consul_service_metadata_(.+)
...

重启 prometheus 服务，验证也是妥妥没问题的。

6. 配置 relabel_configs 实现自定义标签及分类

​ Prometheus 允许用户在采集任务设置中，通过 relabel_configs 来添加自定义的 Relabeling 的额过程，来对标签进行指定规则的重写。 Prometheus 加载 Targets 后，这些 Targets 会自动包含一些默认的标签，Target 以 __ 作为前置的标签是在系统内部使用的，这些标签不会被写入到样本数据中，每次增加 Target 时会自动增加一个 instance 标签，而 instance 标签的内容刚好对应 Target 实例的 __address__ 值，这是因为实际上 Prometheus 内部做了一次标签重写处理，默认 __address__ 标签设置为 地址，经过标签重写后，默认会自动将该值设置为 instance 标签，所以我们能够在页面看到该标签。

image-20220619151759338

详细 relabel_configs 配置及说明可以参考 官网说明，这里我简单列举一下里面每个 relabel_action 的作用，方便下边演示。

  • replace: 根据 regex 的配置匹配 source_labels 标签的值（注意：多个 source_label 的值会按照 separator 进行拼接），并且将匹配到的值写入到 target_label 当中，如果有多个匹配组，则可以使用 ${1}, ${2} 确定写入的内容。如果没匹配到任何内容则不对 target_label 进行重新， 默认为 replace。- keep: 丢弃 source_labels 的值中没有匹配到 regex 正则表达式内容的 Target 实例- drop: 丢弃 source_labels 的值中匹配到 regex 正则表达式内容的 Target 实例- hashmod: 将 target_label 设置为关联的 source_label 的哈希模块- labelmap: 根据 regex 去匹配 Target 实例所有标签的名称（注意是名称），并且将捕获到的内容作为为新的标签名称，regex 匹配到标签的的值作为新标签的值- labeldrop: 对 Target 标签进行过滤，会移除匹配过滤条件的所有标签- labelkeep: 对 Target 标签进行过滤，会移除不匹配过滤条件的所有标签

6.2 过滤

我们可以配置 relabel_configs 来实现标签过滤，只加载符合规则的服务。以上边为例，可以通过过滤 __meta_consul_tags 标签为 test 的服务，relabel_config 向 Consul 注册服务的时候，只加载匹配 regex 表达式的标签的服务到自己的配置文件。修改 prometheus.yml 配置如下：

...
- job_name: 'consul-prometheus'
  consul_sd_configs:
    - server: '172.30.12.167:8500'
      services: []
  relabel_configs:
    - source_labels: [__meta_consul_tags]
      regex: .*test.*
      action: keep

解释下，这里的 relabel_configs 配置作用为丢弃源标签中 __meta_consul_tags 不包含 test 标签的服务，__meta_consul_tags 对应到 Consul 服务中的值为 "tags": ["test"]，默认 consul 服务是不带该标签的，从而实现过滤。重启 Prometheus 可以看到现在只获取了 node-exporter-172.30.12.167 这个服务了。

6.1 可视化标签

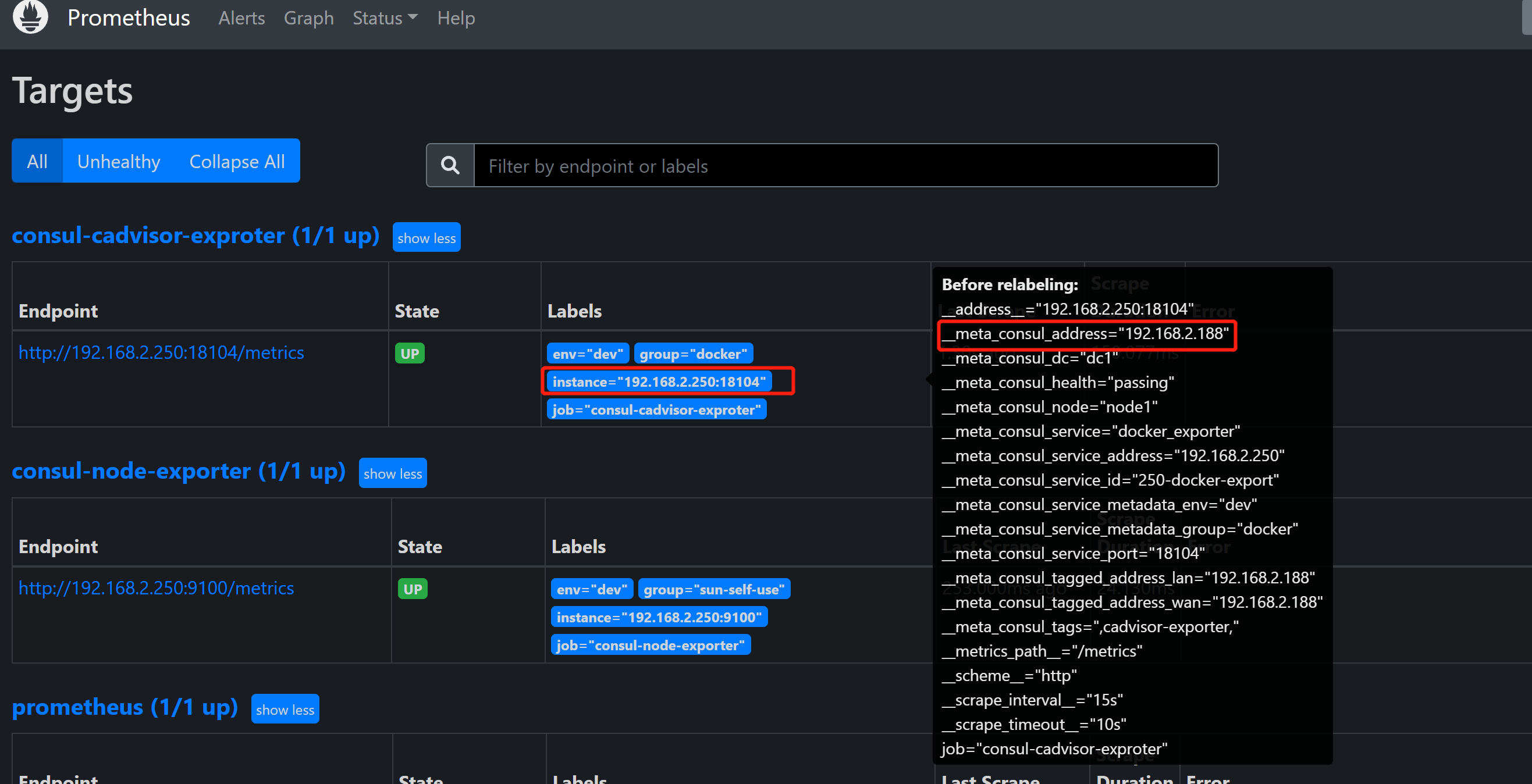

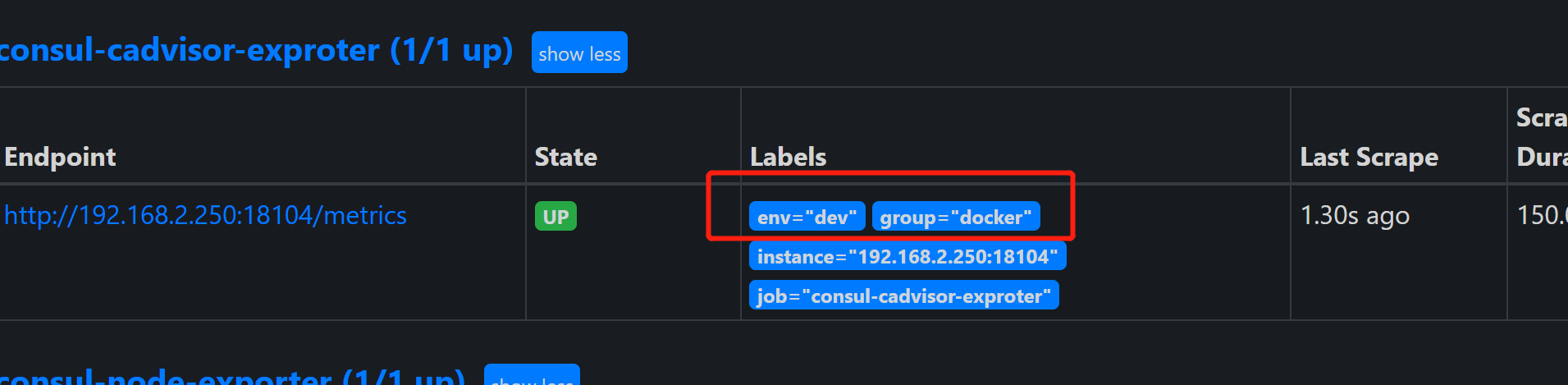

​ 系统默认标签或者用户自定义标签转换成可视化标签，方便查看及后续 Alertmanager 进行告警规则匹配分组。不过要实现给服务添加自定义标签，我们还得做一下修改，就是在注册服务时，将自定义标签信息添加到 Meta Data 数据中，具体可以参考 这里 官网说明

注册到consul的信息

{
    "ID": "250-docker-export",
    "Name": "docker_exporter",
    "Tags": ["cadvisor-exporter"],
    "Address": "192.168.2.250",
    "Port": 18104,
    "Meta": {  ##自定义标签
        "group": "docker",
        "env": "dev"
    },
    "EnableTagOverride": false,
    "Check": {
      "Http": "http://192.168.2.250:18104/metrics",
      "Interval": "15s"
    }
  }

修改 prometheus.yml 配置如下：

...
- job_name: 'consul-prometheus'
  consul_sd_configs:
    - server: '172.30.12.167:8500'
      services: []
  relabel_configs:
    - source_labels: [__meta_consul_tags]
      regex: .*test.*
      action: keep
    - regex: __meta_consul_service_metadata_(.+)
      action: labelmap

解释一下，增加的配置作用为匹配 __meta_consul_service_metadata_ 开头的标签，将捕获到的内容作为新的标签名称，匹配到标签的的值作为新标签的值，而我们刚添加的2个自定义标签，系统会自动添加 __meta_consul_service_metadata_group=docker、__meta_consul_service_metadata_env=dev标签，经过 relabel 后，Prometheus 将会新增 group=docker、env=dev、2个标签。重启 Prometheus 服务，可以看到新增了对应了2个自定义标签。

image-20220619152411263

posted on 2022-07-08 16:07  匿名者nwnu  阅读(298)  评论(0)    收藏  举报
