汇编语言程序设计实验四：8086标志寄存器及中断

• 实验任务1

  • task1.asm源码：

  assume cs:code, ds:data

  data segment
   x dw 1020h, 2240h, 9522h, 5060h, 3359h, 6652h, 2530h, 7031h
   y dw 3210h, 5510h, 6066h, 5121h, 8801h, 6210h, 7119h, 3912h
  data ends
  code segment
  start:
    mov ax, data
    mov ds, ax
    mov si, offset x
    mov di, offset y
    call add128

    mov ah, 4ch
    int 21h

  add128:
    push ax
    push cx
    push si
    push di

    sub ax, ax

    mov cx, 8
  s:  mov ax, [si]
    adc ax, [di]
    mov [si], ax

    inc si
    inc si
    inc di
    inc di
    loop s

    pop di
    pop si
    pop cx
    pop ax
    ret
  code ends
  end start

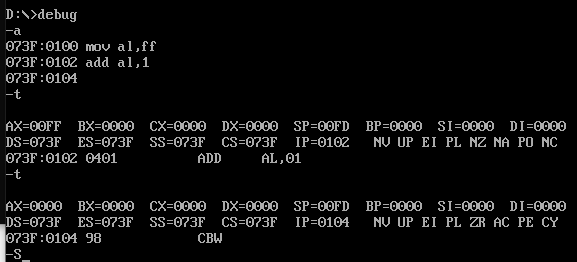

  • 关于add指令的调试过程截图如下：

    由图可知add指令使得ZF标志位由NZ变为ZR，CF标志位由NC变为CY，可知运算结果为0且在运算中由最高位向更高位产生了进位。

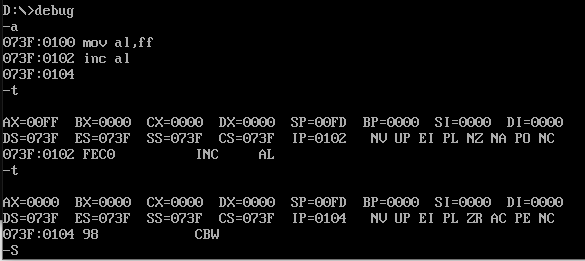

  • 关于inc指令的调试过程截图如下：

    由图可知inc指令使得ZF标志位由NZ变为ZR，可知运算结果为0，而CF未曾改变。

  • line31~line34的4条inc指令，不能替换成如下代码，原因是：该题用adc指令进行大整数加法，期间需要用到CF标志位的数值，而上面已经验证过add指令会对CF标志位产生影响，故不能替换。
    add si, 2
add di, 2

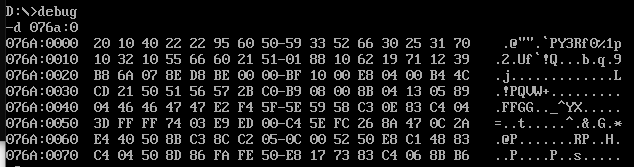

• 128位加之前数值截图：

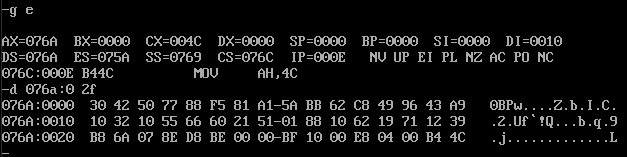

• 完成128位加之后数值截图（有变化）：


• 实验任务2

  • task2.asm源码：

  assume cs:code, ds:data
  data segment
        str db 80 dup(?)
  data ends

  code segment
  start:
        mov ax, data
        mov ds, ax
        mov si, 0
  s1:
        mov ah, 1
        int 21h
        mov [si], al
        cmp al, '#'
        je next
        inc si
        jmp s1
  next:
        mov ah, 2
        mov dl, 0ah
        int 21h

        mov cx, si
        mov si, 0
  s2:     mov ah, 2
        mov dl, [si]
        int 21h
        inc si
        loop s2

        mov ah, 4ch
        int 21h
  code ends
  end start

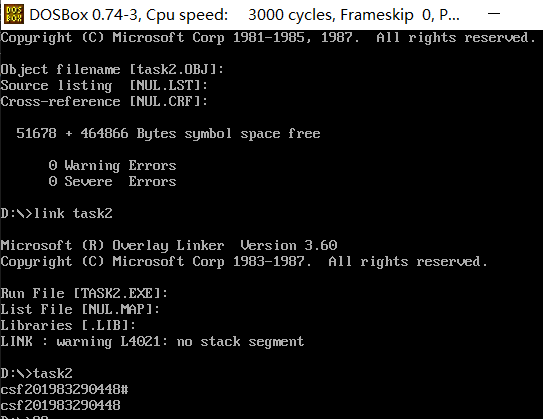

  • 运行结果截图：


  • line11-18：获取键盘输入的值并赋值给ds:[si] ，若为“#”，则跳转到next处，否则si++后再次重新进入本循环。

  • line20-22：换行

  • line24-30：打印除“#”外所有用户输入的字符

• 实验任务3

  • task3.asm源码：

  assume cs:code, ds:data
  data segment
    x dw 91, 792, 8536, 65521, 2021
    len equ $ - x
  data ends

  stack segment
    y dw 5 dup(?)
  stack ends

  code segment
  start:
    mov ax, data
    mov ds, ax
    mov ax, stack
    mov ss, ax
    mov sp, 10
    mov si, offset x
    mov cx, 5

  s:  mov ax, [si]
    mov di, 0
    mov bx, 10

  sa:   mov dx, 0
    div bx
    or dl, 30h
    push dx
    inc di
    cmp ax, 0
    jne sa

  s1:  mov ah, 2
    pop dx
    int 21h
    dec di
    cmp di, 0
    jne s1

    call s2
    inc si
    inc si
    loop s

    mov ah, 4ch
    int 21h

  s2:  mov ah, 2
    mov dl, ' '
    int 21h
    ret

  code ends
  end start

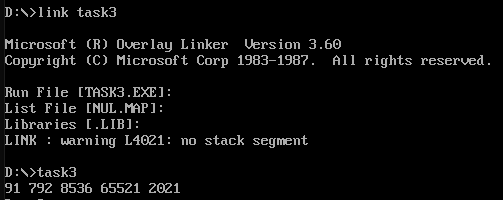

  • 运行结果截图如下：


• 实验任务4

  • task4.asm源码：

  assume cs:code, ds:data

  data segment
    str db "assembly language, it's not difficult but tedious"
    len equ $ - str
  data ends

  code segment
  start:
    mov ax, data
    mov ds, ax
    mov si, offset str
    mov cx, len
    call s1
    mov ah, 4ch
    int 21h

  s1:  mov ah, 2
    mov dl, [si]
    cmp dl, 61h
    jb s2
    cmp dl, 7ah
    ja s2
    and dl, 11011111B

  s2:  mov [si], dl
    inc si
    loop s1
    ret

  code ends
  end start

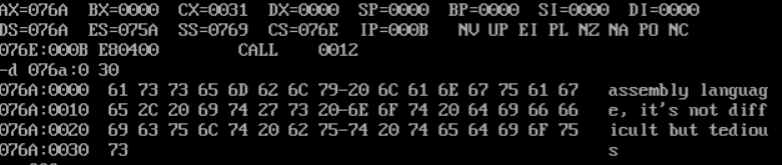

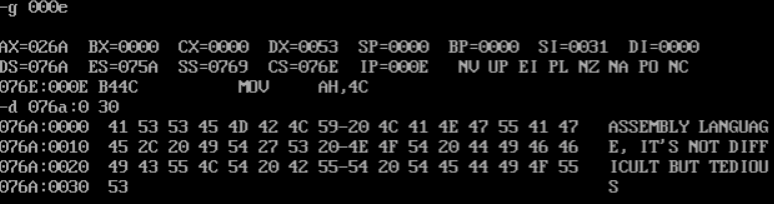

  • 调试截图如下：



• 实验任务5

  • task5.asm源码：

  assume cs:code, ds:data

  data segment
    str1 db "yes", '$'
    str2 db "no", '$'
  data ends

  code segment
  start:
    mov ax, data
    mov ds, ax

    mov ah, 1
    int 21h

    mov ah, 2
    mov bh, 0
    mov dh, 24
    mov dl, 70
    int 10h

    cmp al, '7'
    je s1
    mov ah, 9
    mov dx, offset str2
    int 21h

    jmp over

  s1: mov ah, 9
    mov dx, offset str1
    int 21h
  over:
    mov ah, 4ch
    int 21h
  code ends
  end start

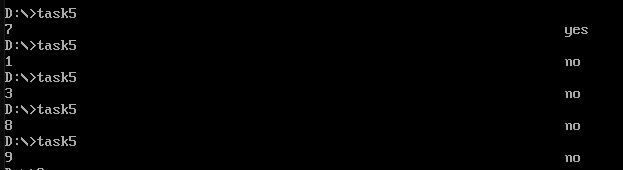

  • 程序运行测试截图：


  • 程序的功能：判断用户键入的字符是否为7，是则输出“yes”，不是则输出“no”，输出位置在第24行70列。

• 实验任务6

  • task6_1.asm源码：

  assume cs:code

  code segment
  start:
    ; 42 interrupt routine install code
    mov ax, cs
    mov ds, ax
    mov si, offset int42  ; set ds:si

    mov ax, 0
    mov es, ax
    mov di, 200h        ; set es:di

    mov cx, offset int42_end - offset int42
    cld
    rep movsb

    ; set IVT(Interrupt Vector Table)
    mov ax, 0
    mov es, ax
    mov word ptr es:[42*4], 200h
    mov word ptr es:[42*4+2], 0

    mov ah, 4ch
    int 21h

  int42:
    jmp short int42_start
    str db "welcome to 2049!"
    len equ $ - str

    ; display string "welcome to 2049!"
  int42_start:
    mov ax, cs
    mov ds, ax
    mov si, 202h

    mov ax, 0b800h
    mov es, ax
    mov di, 24*160 + 32*2

    mov cx, len
  s:  mov al, [si]
    mov es:[di], al
    mov byte ptr es:[di+1], 2
    inc si
    add di, 2
    loop s

    iret
  int42_end:
   nop
  code ends
  end start


  • task6_2.asm源码：

  assume cs:code

  code segment
  start:
    int 42

    mov ah, 4ch
    int 21h
  code ends
  end start


  • 运行结果截图如下：

    task6_1.exe安装中断代码，task6_2.exe向CPU发出中断，最终指令42号中断程序成功调用！

• 实验总结

  • 中断是指来自CPU执行指令以外的事件发生后，处理机暂停正在运行的程序，转去执行处理该事件的程序的过程。
  • 软中断是软件实现的中断,也就是程序运行时其他程序对它的中断。
  • 中断过程如下：
    1. 从中断信息中获取类型码；
    2. 标志寄存器的值入栈；
    3. 设置标志寄存器的TF和IF标志位为0
    4. CS的内容入栈
    5. IP的内容入栈
    6. 读取中断处理程序的入口地址IP和CS
