汇编语言程序设计实验三：转移指令跳转原理及其简单应用编程

实验任务一

• task1.asm源码：

  data segment
    x db 1, 9, 3
    len1 equ $ - x

    y dw 1, 9, 3
    len2 equ $ - y
  data ends

  code segment
  start:
    mov ax, data
    mov ds, ax

    mov si, offset x
    mov cx, len1
    mov ah, 2
   s1:mov dl, [si]
    or dl, 30h
    int 21h

    mov dl, ' '
    int 21h

    inc si
    loop s1

    mov ah, 2
    mov dl, 0ah
    int 21h

    mov si, offset y
    mov cx, len2/2
    mov ah, 2
   s2:mov dx, [si]
    or dl, 30h
    int 21h

    mov dl, ' '
    int 21h

    add si, 2
    loop s2

    mov ah, 4ch
    int 21h
  code ends
  end start

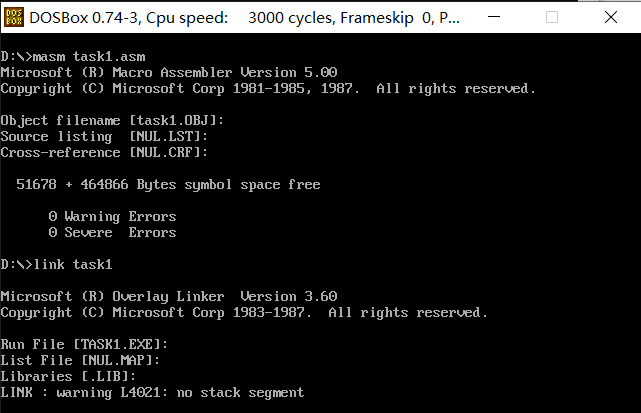

• 运行结果截图：



• 问题①

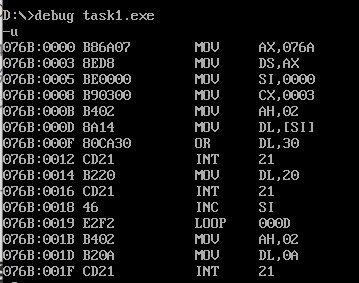

  • debug反汇编截图：


  • 跳转位移量：执行完LOOP 000D指令后，IP自动加2，变为001B，然后进行跳转；故Loop指令结束地址为：001B，由于s1指令开始地址为000D，001B-000D=14，故跳转位移量为14。

• 问题②

  • 继续进行反汇编，截图如下：


  • 跳转位移量：Loop指令结束地址为0039，s1指令开始地址为0029，故跳转位移量为001B-000D=16

实验任务2

• task2.asm代码如下：

  assume cs:code, ds:data

  data segment
    dw 200h, 0h, 230h, 0h
  data ends

  stack segment
    db 16 dup(0)
  stack ends

  code segment
  start:
    mov ax, data
    mov ds, ax

    mov word ptr ds:[0], offset s1
    mov word ptr ds:[2], offset s2
    mov ds:[4], cs

    mov ax, stack
    mov ss, ax
    mov sp, 16

    call word ptr ds:[0]
  s1: pop ax

    call dword ptr ds:[2]
  s2: pop bx
    pop cx

    mov ah, 4ch
    int 21h
  code ends
  end start


• 根据call指令的跳转原理，先从理论上分析，程序执行到退出（line31)之前，寄存器(ax)应该为s1的偏移地址，寄存器(bx)应该为s2的偏移地址，寄存器(cx)应该为cs的段地址。

• 对源程序进行汇编、链接，得到可执行程序task2.exe。使用debug调试，观察、验证调试结果与理论分析结果一致，汇编链接截图如下：

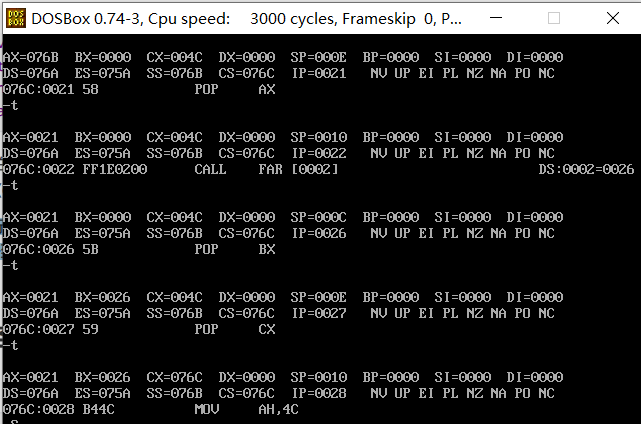

  调试结果截图如下：

  由图可知：

  • 执行完call word ptr ds:[0]后IP=0021，执行完POP AX后被压入栈中（AX=0021），此时IP=0027正好是s1的偏移地址。
  • 执行完call word ptr ds:[2]后s2:POP BX的CS及下一条指令IP值先后压入栈中（BX=0026，CX=076C），此时IP=0028正好是s2的偏移地址。

实验任务三

• task3.asm代码如下：

  assume cs:code, ds:data
  data segment
    x db 99, 72, 85, 63, 89, 97, 55
    len equ $- x
  data ends

  code segment
  start:
    mov ax, data
    mov ds, ax
    mov si, 0
    mov bl, 10
    mov cx, len

  s:  mov ah, 0
    mov al, [si]
    call printNumber
    call printSpace
    inc si
    loop s

  mov ah, 4ch
  int 21h

  printNumber:
    div bl
    mov dl, al     ;商
    mov bh, ah   ;余数

    or dl,30H  ;十位输出
    mov ah,2
    int 21h

    mov dl, bh  ;个位输出
    or dl,30H
    mov ah,2
    int 21h

    ret

  printSpace:
   mov ah, 2
   mov dl, ' '
   int 21h
   ret

  code ends
  end start


• 运行测试截图如下：



实验任务四

• task4.asm代码如下：

  assume cs:code, ds:data
  data segment
     str db 'try'
     len equ $ - str
  data ends
  code segment
  start:
     mov ax,data
     mov ds,ax

     mov si,offset str
     mov cx,len
     mov bl,00000010b
     mov bh,1
     call printStr

    mov si,offset str
    mov cx,len
    mov bl,00000100b
    mov bh,23
    call printStr

    mov ah,4ch
    int 21h

  printStr:
    mov ax,0b800h
    mov es,ax

    mov ax,0
    mov al,bh
    mov dx,0a0h
    mul dx
    mov di,ax
  s:
    mov ah,ds:[si]
    mov es:[di],ah
    mov es:[di+1],bl
    add di,2
    inc si
    loop s
    ret

  code ends
  end start

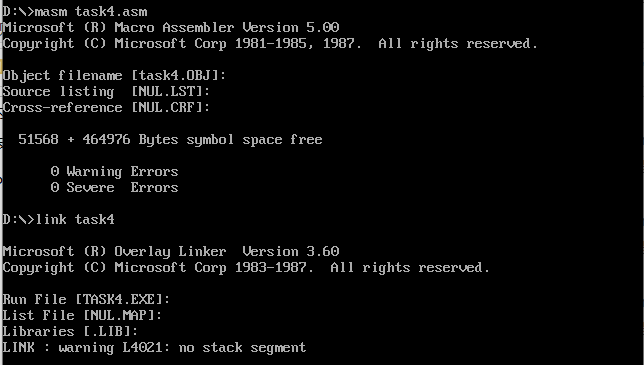

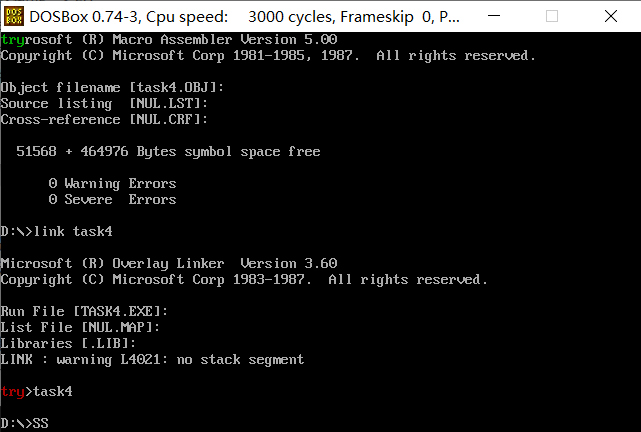

• 运行测试截图如下：



实验任务五

• task5.asm代码如下：

  assume cs:code, ds:data
  data segment
    stu_no db '201983290448'
    len = $ - stu_no
  data ends

  code segment
  start:
    mov ax, data
    mov ds, ax
    mov ax, 0b800h
    mov es, ax

    mov si, 1
    mov dl, 17h
    mov cx, 2000
   s1:mov es:[si], dl
    add si, 2
    loop s1

    mov dh, 24 ;
    mov al, 160
    mul dh
    mov bx, ax
    call minus

    mov si, 0
    mov cx, len
   s2:mov dl, [si]
    mov es:[bx], dl
    add bx, 2
    inc si
    loop s2

    call minus
    mov ax, 4c00h
    int 21h

  minus:
    mov dl, '-'
    mov cx, 34
  s3:mov es:[bx], dl
    add bx, 2
    loop s3
    ret
  code ends
  end start

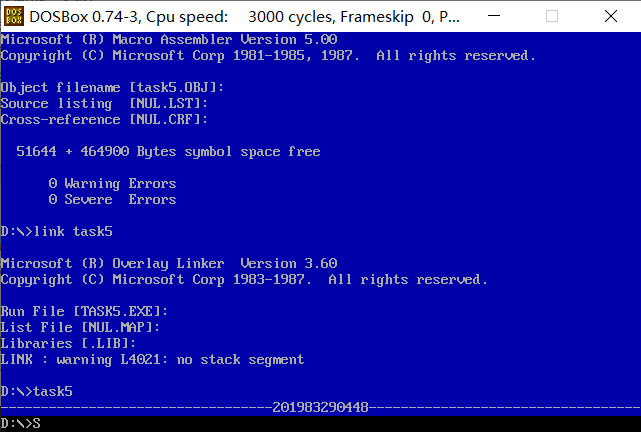

• 运行测试截图如下：



实验总结

• OFFSET 运算符返回数据标号的偏移量。这个偏移量按字节计算，表示的是该数据标号距离数据段起始地址的距离。
• 实验时需细心，并在实践中不断巩固基础知识，增强实践能力
