二、数据链路层

（一）数据链路层：控制数据帧在物理链路上的传输。

局域网

    1、 以太网：只有在以太网中才有MAC地址，属于共享型链路。数据链路层基于MAC地址进行帧的传输

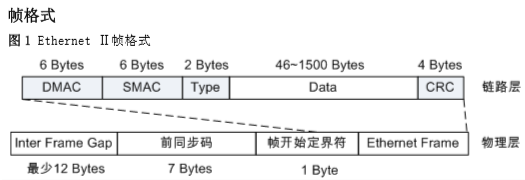

               ①.Ethernet_II 帧格式 ：主要用于传输用户数据

                  Type>=1536（0X0600）

                  Type =2Bytes=16bit=16位

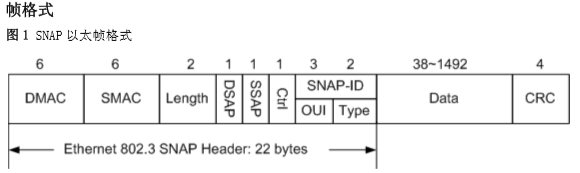

              ②.IEEE802.3 帧格式：STP生成树协议使用，主要用于对链路的控制

                   Length<=1500(0X05DC)





              ③.Type类型

                0x0800   (IP)

                0x0806  (ARP）

                0X8000  IS-IS

                0X860D  IPv6

                0X8847  MPLS（unicase）

                0X8848  MPLS  （multicast）



               ④.以太网的MAC地址组成

              FF FF FF          FF FF FF

            供应商代码       由供应商分配



                ⑤.MAC地址的3种类型

            1、单播：点对点的通讯，MAC的第8位地址为0

                 2、组播：范围由人控制的点对多点的通讯，MAC的第8位地址为1

                 3、广播：同一个广播域内的通讯，广播MAC=FF FF FF FF FF FF
