最简单的华为瘦无线三层直接转发模式

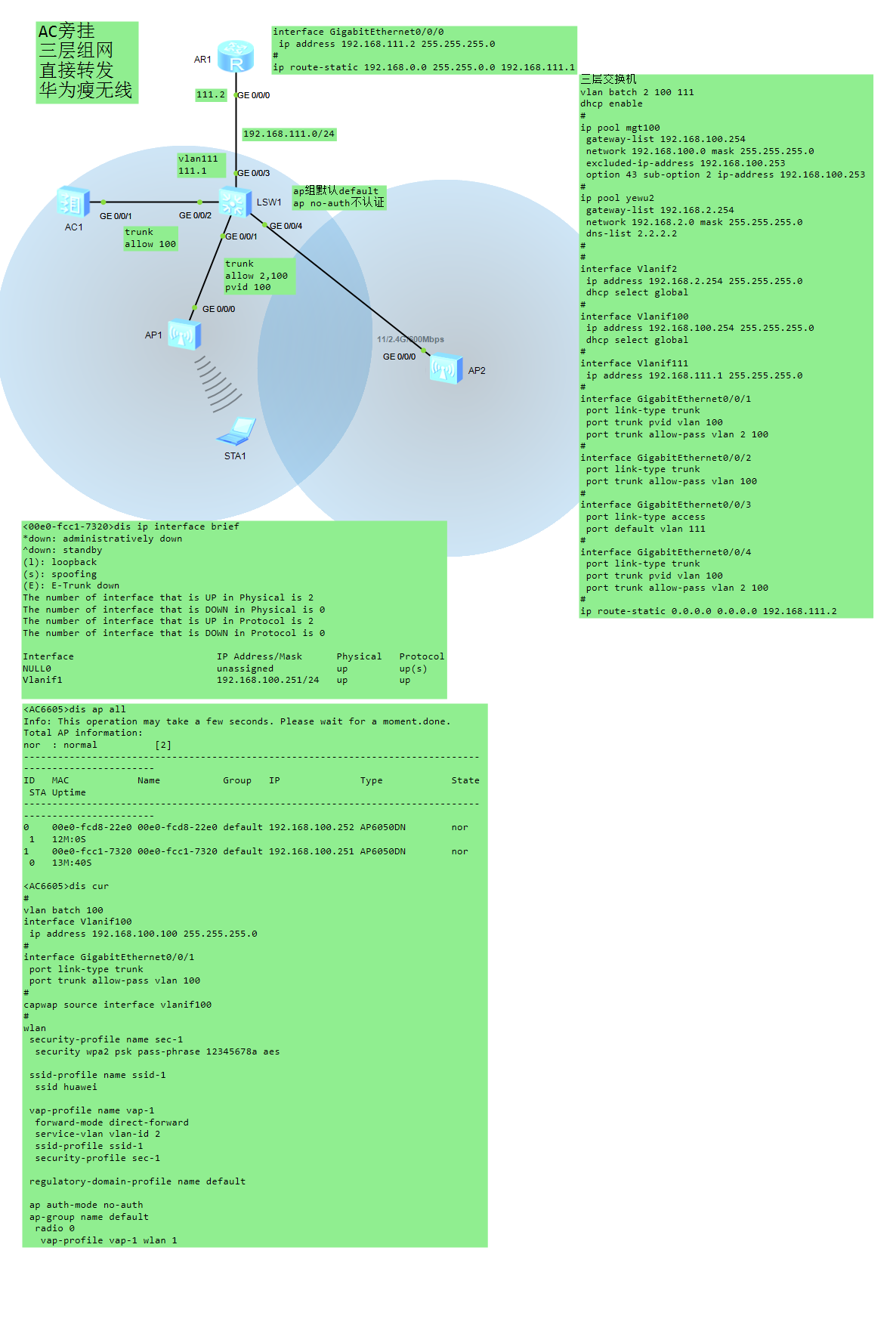

配置要点:

交换机与AP连接的接口配置成trunk 允许vlan2 100 pvid为管理vlan100

交换机管理地址池必须配置option 43字段指定到AC

交换机与AC的连接双方配置干道只是允许100通过即可

关于交换机pvid改为100 是100的数据帧进入交换机会不打vlan tag(vlan标识) 无签通过,默认为1

因为ap是不认识带vlan标签的帧

这样ap本身就会获取到管理vlan段的地址(dhcp)
