扫雷之三极管开关电路

①三极管（npn）截止条件：Ube<=Uon
Uce>Ube

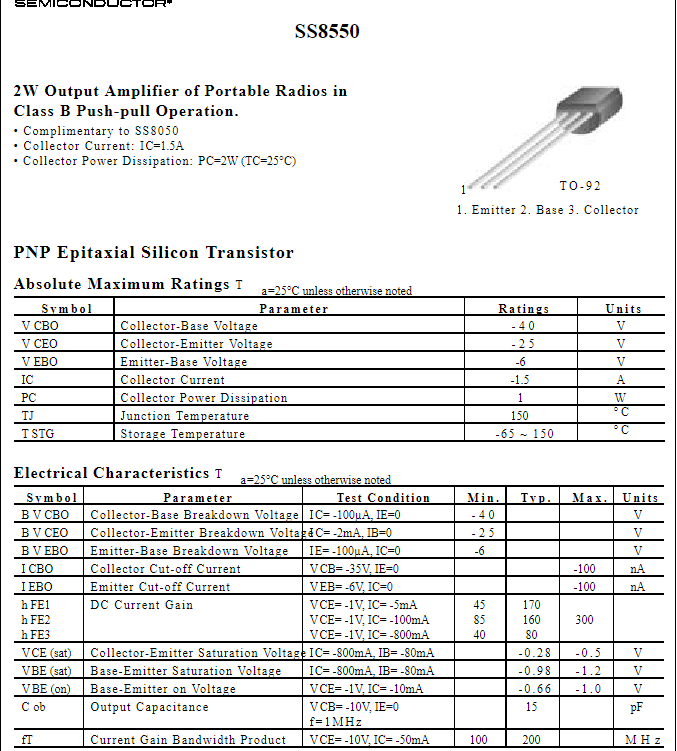

②三极管的参数：（ss8550为例）

其中需要注意的是:
管子的放大倍数
饱和管压降Uces
集电极最大电流Ic
管子的开启电压Uo

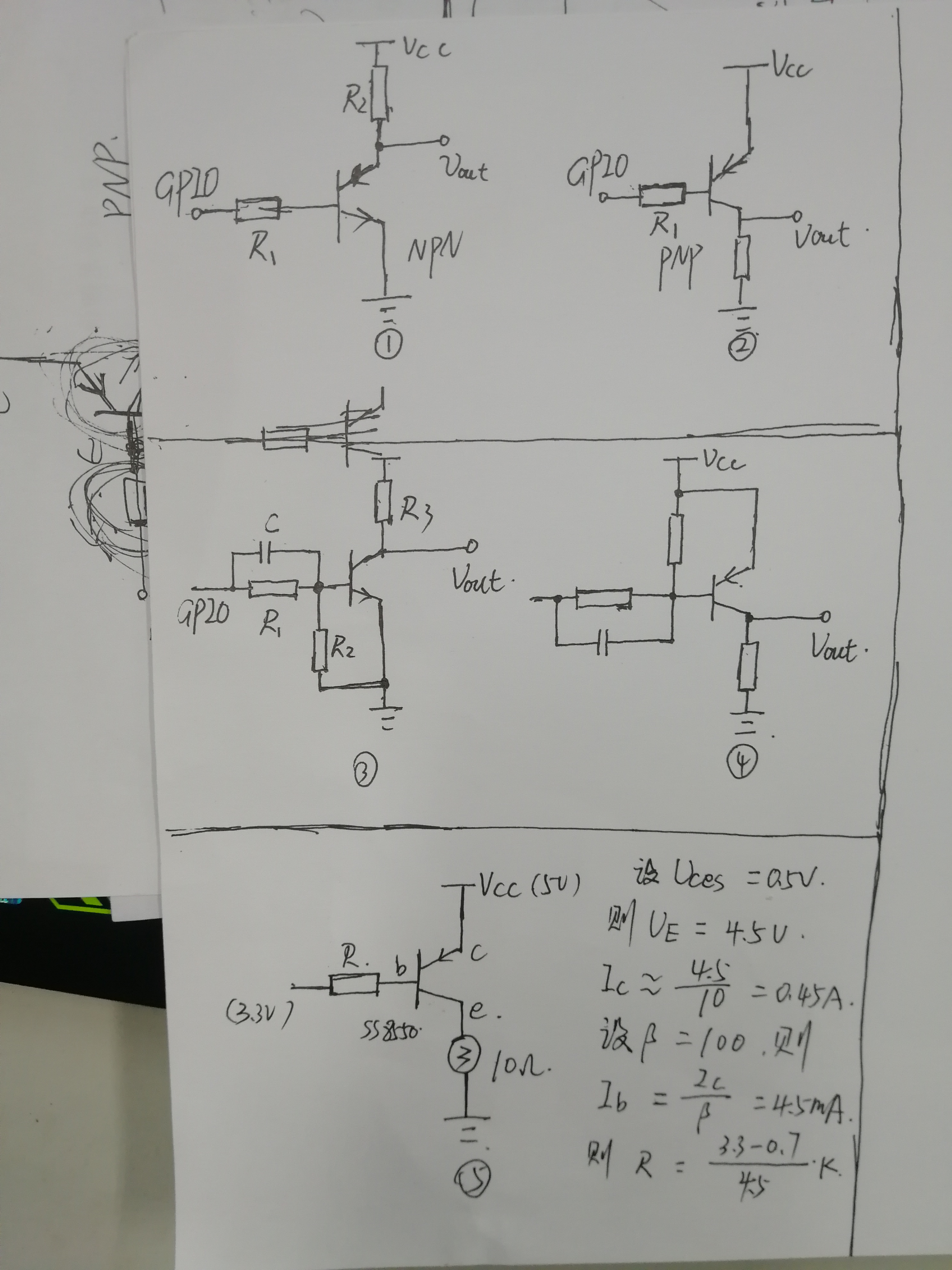

上图中的①和②是最普通的接法，③和④加入了电容和电阻R2
电容起加速作用，在开关过程中减少了基极的电阻。（22~150pF）皆可，R2起分流和泄流的作用。
⑤的话是对功率要求较大的负载的一种简便接法，对于ss8550来说，其最大的集电极电流为1.5A,而在饱和状态CE之间的电压很小，不会超过三极管所能承受的最大功率（1W）。

本次遇到的问题主要是没有对参数进行计算，想当然的去搭电路，结果三极管没处于开关状态，基础知识不扎实。

第一篇博文，知识水平有限，主要是对自己今日所学的一个总结和提醒，对于文章的写法也不太熟练，望大家见谅。
