实验3：OpenFlow协议分析实践

一、实验目的
能够运用 wireshark 对 OpenFlow 协议数据交互过程进行抓包；
能够借助包解析工具，分析与解释 OpenFlow协议的数据包交互过程与机制。
二、实验环境
Ubuntu 20.04 Desktop amd64

三、实验要求
（一）基本要求
搭建下图所示拓扑，完成相关 IP 配置，并实现主机与主机之间的 IP 通信。用抓包软件获取控制器与交换机之间的通信数据。

主机 IP地址
h1 192.168.0.101/24
h2 192.168.0.102/24
h3 192.168.0.103/24
h4 192.168.0.104/24

查看抓包结果，分析OpenFlow协议中交换机与控制器的消息交互过程，画出相关交互图或流程图。
1.Hello
控制器6633端口（我最高能支持OpenFlow 1.0） ---> 交换机56126端口

交换机56126端口（我最高能支持OpenFlow 1.5） ---> 控制器6633端口

于是双方建立连接，并使用OpenFlow 1.0

2.Features Request / Set Config
控制器6633端口（我需要你的特征信息） ---> 交换机56126端口

控制器6633端口（请按照我给你的flag和max bytes of packet进行配置） --->
交换机56126端口

3.Port_Status
当交换机端口发生变化时，告知控制器相应的端口状态。

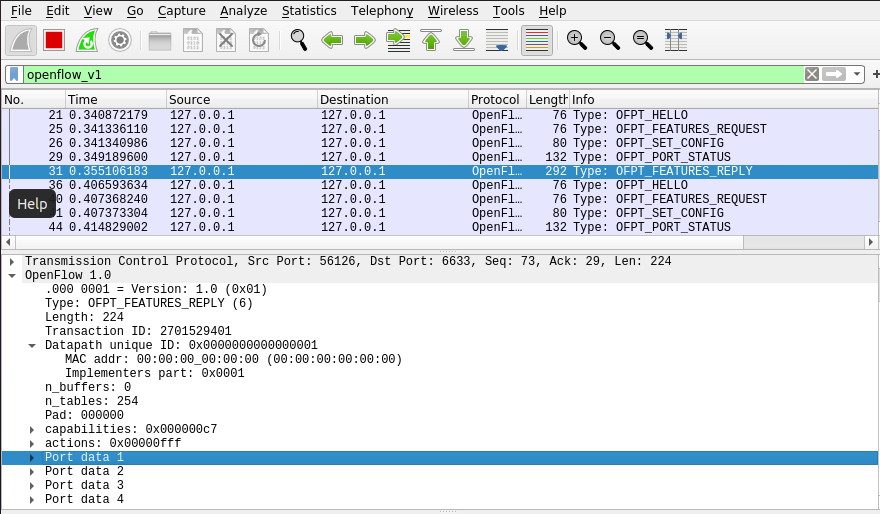

4.Features Reply
交换机56126端口（这是我的特征信息，请查收） ---> 控制器6633端口

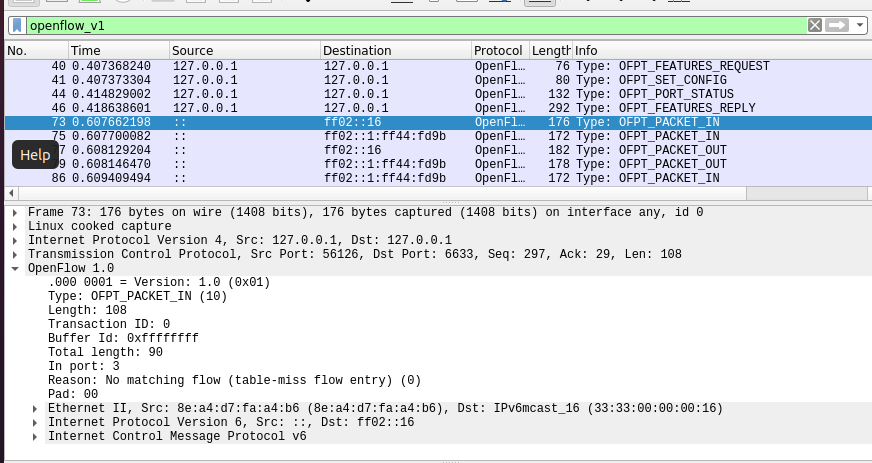

5.Packet_in
交换机56126端口（有数据包进来，请指示）--- 控制器6633端口

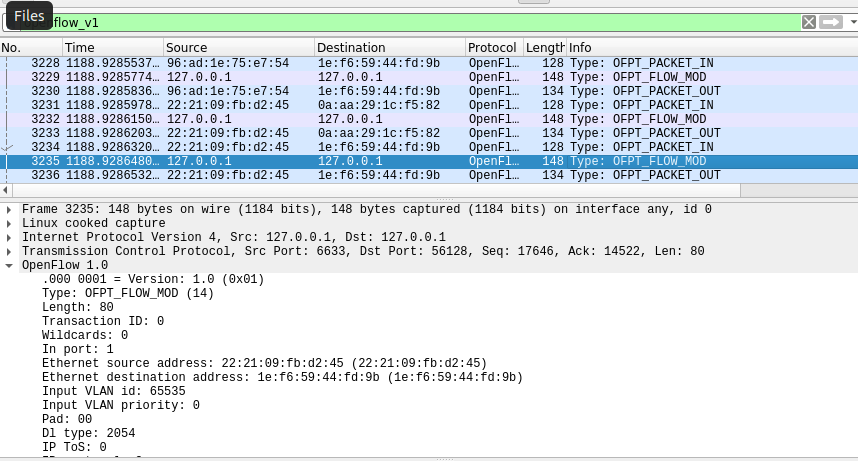

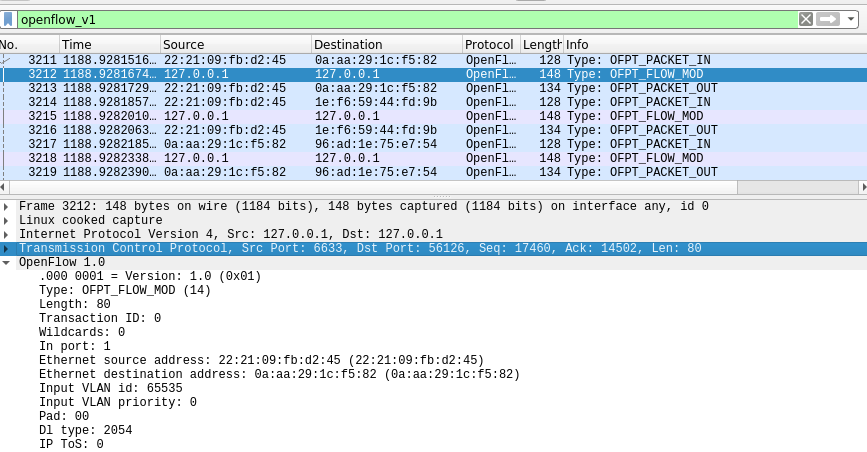

6.Flow_mod
分析抓取的flow_mod数据包，控制器通过6633端口向交换机56126端口、交换机56128端口
下发流表项，指导数据的转发处理

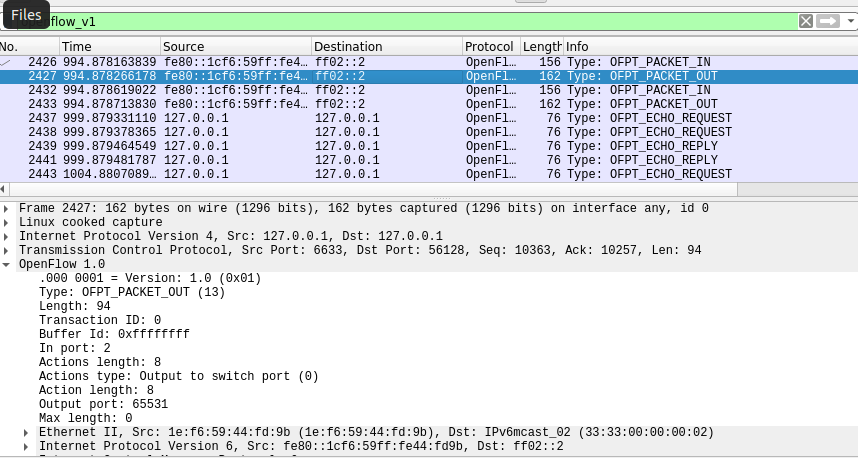

7.Packet_out
控制器6633端口（请按照我给你的action进行处理） ---> 交换机56128端口

回答问题：交换机与控制器建立通信时是使用TCP协议还是UDP协议？
TCP协议
（二）进阶要求
将抓包基础要求第2步的抓包结果对照OpenFlow源码，了解OpenFlow主要消息类型对应的数据结构定义。

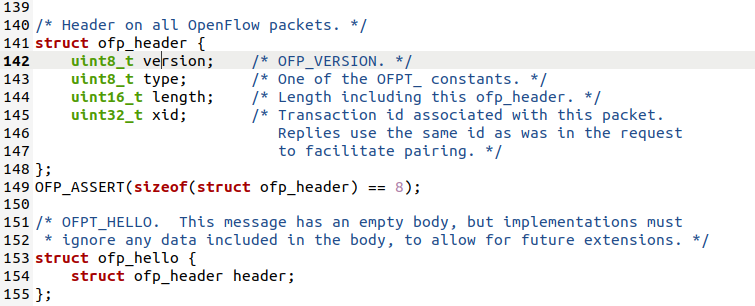

1.Hello

2.Features Request / Set Config

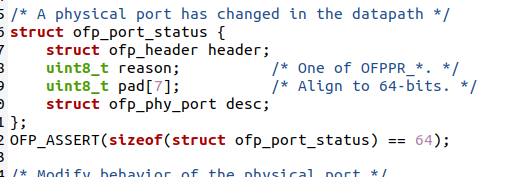

3.Port_Status

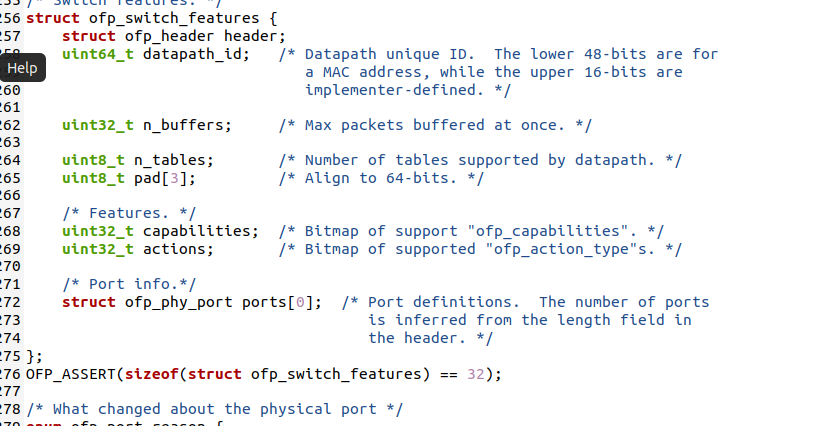

4.Features Reply

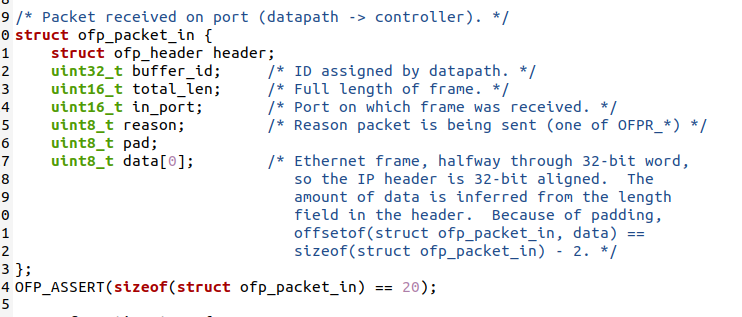

5.Packet_in

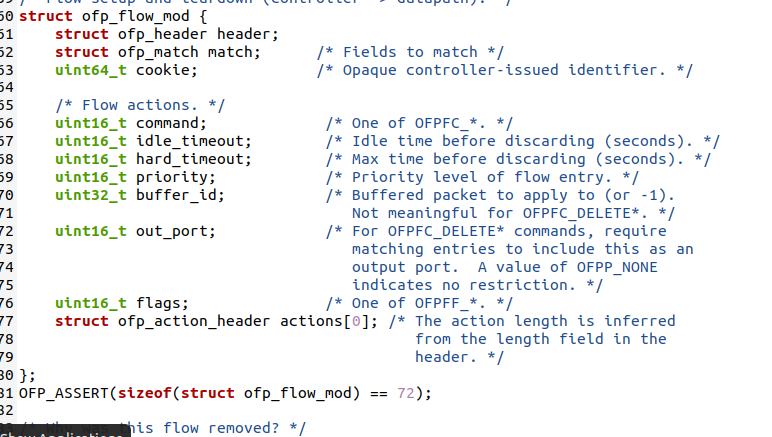

6.Flow_mod

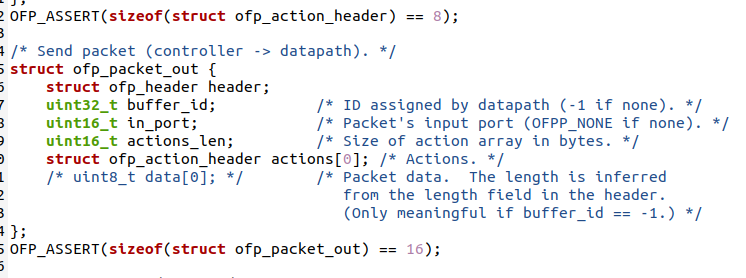

7.Packet_out

（三）实验报告
个人总结，包括但不限于实验难度、实验过程遇到的困难及解决办法，个人感想，不少于200字。
本次实验属于验证性实验，难度不高，关键在于如何去理解 OpenFlow协议的数据包交互的过程与机制。第一次使用wireshark进行抓包时未出现有效数据段，后面发现是打开wireshark后没有构建拓扑。flowmod需要pingall，本次实验分析openflow协议中交换机与控制器的消息交互过程，双方先发送OFPT_HELLO建立连接，并确定使用的openflow的版本。随后控制器OFPT_FEATURES_REQUEST请求交换机特征信息，OFPT_SET_CONFIG给出flag和max bytes of packet进行配置。交换机OFPT_FEATURES_REPLY回答特征信息。当交换机端口变化时发送OFPT_PORT_STATUS告知控制器对应的端口状态。当交换机查找流表发现没有匹配条目时，发送OFPT_PACKET_IN，控制器OFPT_PACKET_OUT回答处理方式。
