实验1：SDN拓扑实践

一、实验目的
能够使用源码安装Mininet；
能够使用Mininet的可视化工具生成拓扑；
能够使用Mininet的命令行生成特定拓扑；
能够使用Mininet交互界面管理SDN拓扑；
能够使用Python脚本构建SDN拓扑。
二、实验环境
Ubuntu 20.04 Desktop amd64

三、实验要求
（一）基本要求

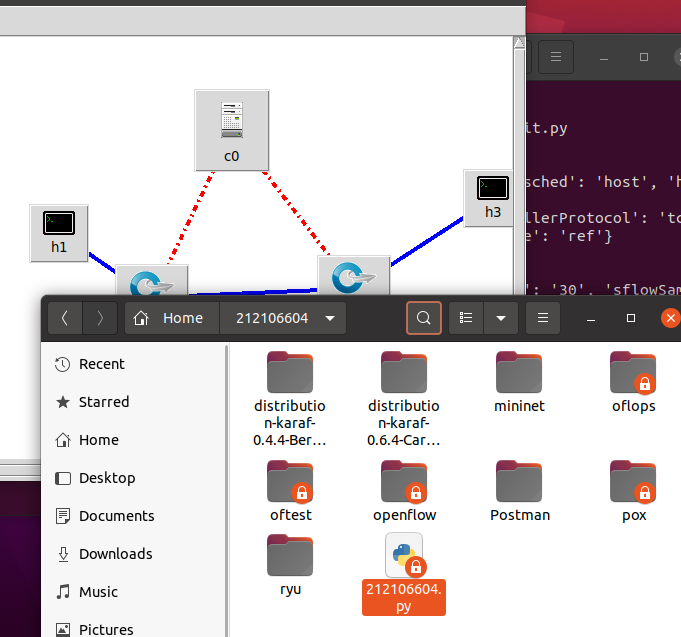

使用Mininet可视化工具，生成下图所示的拓扑，并保存拓扑文件名为学号.py。
使用Mininet的命令行生成如下拓扑：

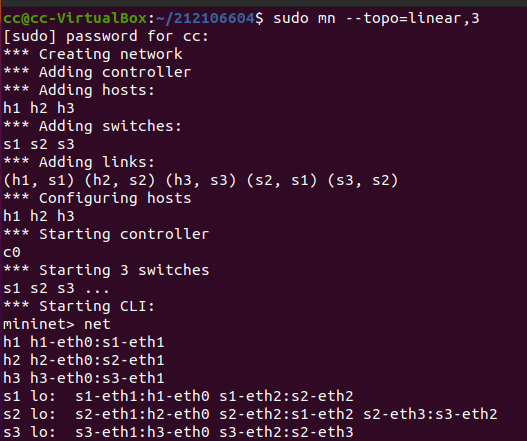

a) 3台交换机，每个交换机连接1台主机，3台交换机连接成一条线。

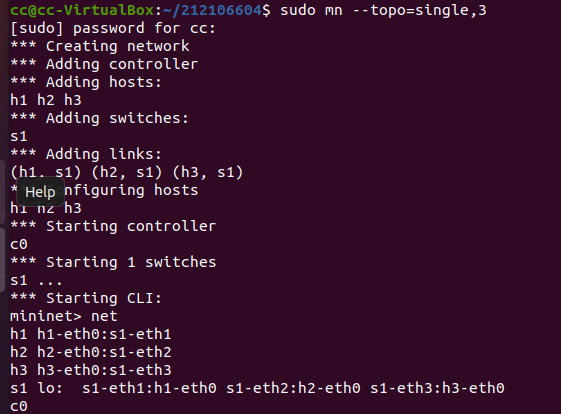

b) 3台主机，每个主机都连接到同1台交换机上。
在2 b)的基础上，在Mininet交互界面上新增1台主机并且连接到交换机上，再测试新拓扑的连通性。
编辑基本要求第1步保存的Python脚本，添加如下网络性能限制，生成拓扑：
a) h1的cpu最高不超过50%；
b) h1和s1之间的链路带宽为10，延迟为5ms，最大队列大小为1000，损耗率50。

（二）进阶要求

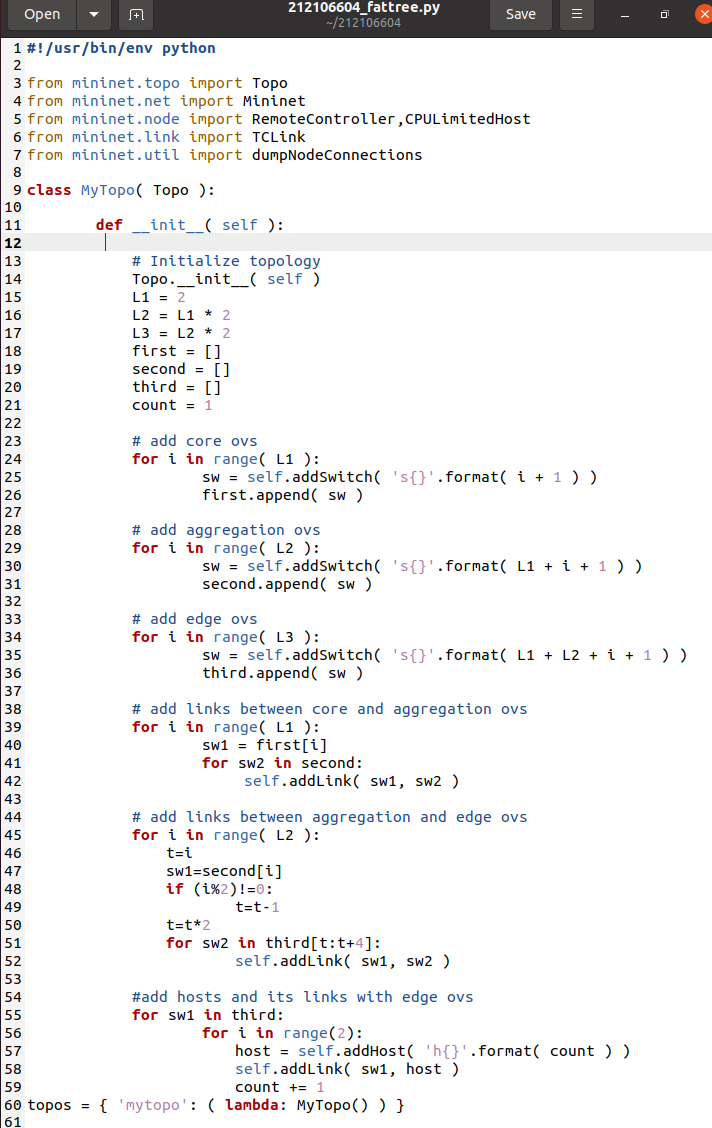

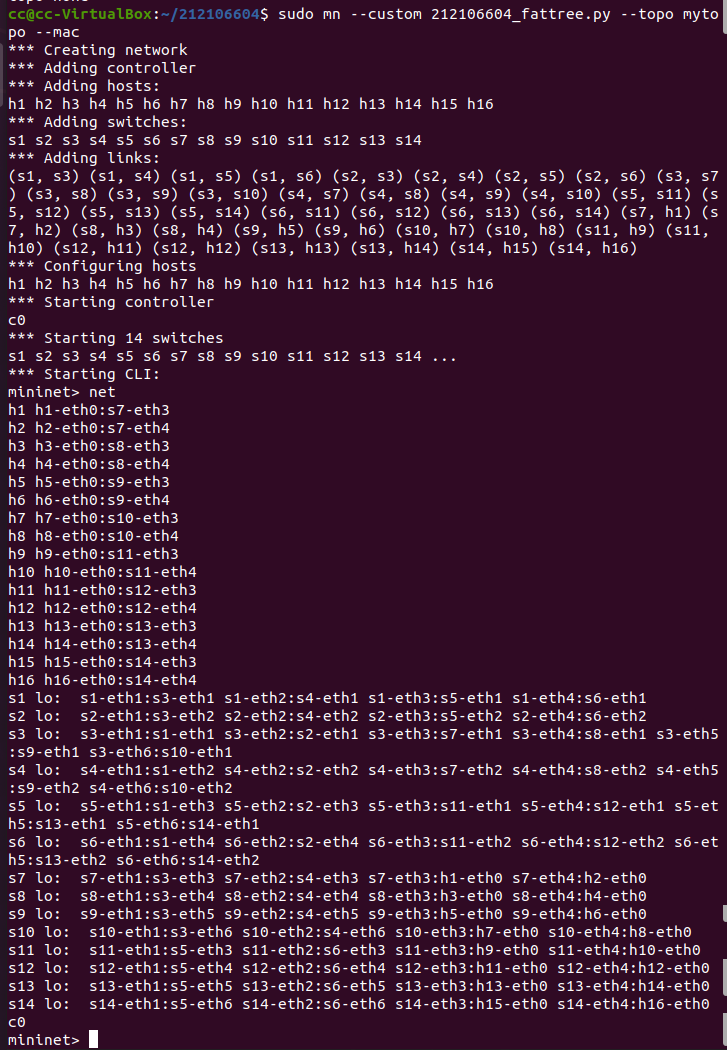

编写Python脚本，生成如下数据中心网络拓扑，要求：
编写.py拓扑文件，命名为“学号_fattree.py”；
必须通过Mininet的custom参数载入上述文件，不得直接使用miniedit.py生成的.py文件；
设备名称必须和下图一致；
使用Python的循环功能实现，不得在代码中手工直接添加设备和链路。

参考资料

四、实验报告
请用Markdown排版，提交在博客园班级作业区，不熟悉Markdown的同学可参考Markdown示例
基础要求提交以下内容，其余文字请勿赘述，否则扣分
a) 第1步Mininet运行结果截图



b) 第2步的执行结果截图

c) 第3步提交修改过的“学号.py”代码、Mininet运行结果


进阶要求为选做，有完成的同学请提交学号_fattree.py代码和执行结果截图，有完成比未完成的上机分数更高。


个人总结，包括但不限于实验难度、实验过程遇到的困难及解决办法，个人感想，不少于200字。
本实验较为困难，主要是安装虚拟机环境和mininet，是一个适应性的过渡实验，但还是让我了解到了自己很多的不足，例如对于Linux指令不熟悉、不会使用，Python语法的遗忘，以及第一次接触虚拟机的手忙脚乱，我意识到自己几乎“啥都不会”，因此我会加强相关方面的学习，希望下次实验时能有一个令自己满意的操作。
