相电压、线电压、三角形接线、星形接线

• 三角形 和 星形区别：

三角形接法：三角形接法的三相系统没有中性线（N线），只能提供三相380V的线电压；
星形接法：三相五线制的典型配置——只有星形（Y型）接法的三相系统，才能从中心点引出中性线N，同时搭配PE地线组成五线制（L1/L2/L3+N+PE），既可以提供三相380V（线电压），也能通过“任意一相L+N” 提供单相220V（相电压）。

• 相电压 和线电压：

  相电压和线电压是三相电路中最核心的电压概念，区别在于电压的测量对象，且在星形/三角形接法下的数值关系完全不同：

  1. 核心定义

  • 相电压：一相相线与中性线（N）之间的电压（或三相负载/绕组“一相两端”的电压），记为 ( U_p )。
  • 线电压：任意两相相线之间的电压，记为 ( U_l )。

  2. 星形（Y型）接法下的关系

  星形接法有“中性点”，可引出中性线（N），此时：

  • 相电压 = 相线与中性线的电压（如 ( L1-N )）。
  • 线电压 = 两相相线的电压（如 ( L1-L2 )）。
  • 数值关系：( \boxed{U_l = \sqrt{3} \times U_p} )（约1.732倍）。

  实际例子：
  民用/工业配电的星形系统中，相电压 ( U_p = 220V )，线电压 ( U_l = \sqrt{3} \times 220 ≈ 380V )。
  → 家里的插座（L-N）是220V（相电压），工业三相设备（L-L）是380V（线电压）。

  3. 三角形（△型）接法下的关系

  三角形接法无中性点（无法引出中性线），此时：

  • 相电压 = 负载/绕组“一相两端”的电压，恰好等于两相相线的电压。
  • 数值关系：( \boxed{U_l = U_p} )（线电压与相电压相等）。

  实际例子：
  三角形接法的三相电机，线电压（L-L）是380V，其绕组的相电压也等于380V。

  4. 核心对比表

  概念	测量对象	星形（Y型）关系	三角形（△型）关系	常见实际数值
  相电压 ( U_p )	相线-中性线/负载一相两端	( U_p = U_l / \sqrt{3} )	( U_p = U_l )	220V（星形）、380V（三角形）
  线电压 ( U_l )	两相相线之间	( U_l = \sqrt{3} \times U_p )	( U_l = U_p )	380V（星形/三角形）

相电压和线电压是三相电路中最核心的电压概念，区别在于电压的测量对象，且在星形 / 三角形接法下的数值关系完全不同：

1. 核心定义

• 相电压：一相相线与中性线（N）之间的电压（或三相负载 / 绕组 “一相两端” 的电压），记为 U**p。
• 线电压：任意两相相线之间的电压，记为 U**l。

2. 星形（Y 型）接法下的关系

星形接法有 “中性点”，可引出中性线（N），此时：

• 相电压 = 相线与中性线的电压（如 L1−N）。
• 线电压 = 两相相线的电压（如 L1−L2）。
• 数值关系：U**l=3×U**p（约 1.732 倍）。

实际例子：民用 / 工业配电的星形系统中，相电压 U**p=220V，线电压 U**l=3×220≈380V。→ 家里的插座（L-N）是 220V（相电压），工业三相设备（L-L）是 380V（线电压）。

3. 三角形（△型）接法下的关系

三角形接法无中性点（无法引出中性线），此时：

• 相电压 = 负载 / 绕组 “一相两端” 的电压，恰好等于两相相线的电压。
• 数值关系：U**l=U**p（线电压与相电压相等）。

实际例子：三角形接法的三相电机，线电压（L-L）是 380V，其绕组的相电压也等于 380V。

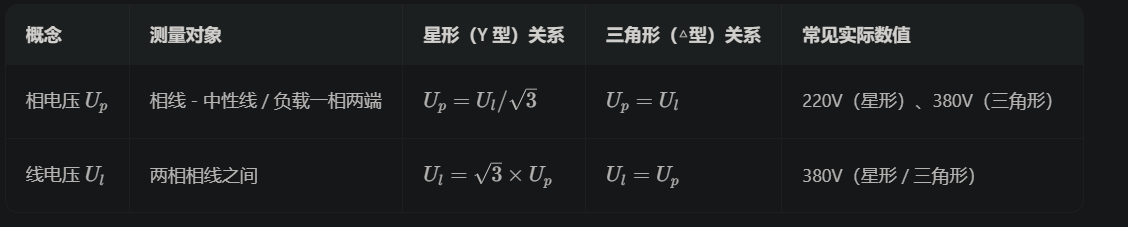

4. 核心对比表

概念	测量对象	星形（Y 型）关系	三角形（△型）关系	常见实际数值
相电压 U**p	相线 - 中性线 / 负载一相两端	U**p=U**l/3	U**p=U**l	220V（星形）、380V（三角形）
线电压 U**l	两相相线之间	U**l=3×U**p	U**l=U**p	380V（星形 / 三角形）
