操作系统：前趋图

1. 定义：描述各进程之间执行的先后顺序

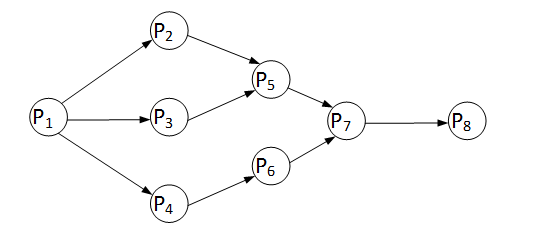

2. 前趋图描述：

     ① 结点表示进程、程序段、语句

    a. 初始结点：没有前趋的结点

    b. 终止结点：没有后继的结点

    c. 结点的权：程序的量/程序的执行时间

     ② 有向边表示结点之间存在的偏序关系/前趋关系

　 ③  若进程Pi与Pj存在前趋关系，记为 (Pi,Pj) 或 Pi -> Pj，Pi是Pj的直接前趋，Pj是Pi的直接后继
