探针台怎么选：温区、高压与射频配置要点

探针台选型，先要回答一个问题：设备最终服务于哪类测试任务？

高校微电子、物理与材料科研团队，国家级微电子与物理科研院所，芯片设计、制造与封测企业，以及第三方半导体与材料检测机构，对温控、振动、漏电、高压、薄晶圆装载、射频扩展和后续维保的关注点并不相同。晶圆尺寸和最低温度只是基础参数，真正影响测试适配性的，是样品、探针、样品台、屏蔽环境、温控系统与外部仪器能否协同运行。

一、先按测试任务拆配置

低温微纳测试：温度、振动与制冷方式一起看

极低温微纳电学、量子器件和新材料测试，需要同时关注制冷介质、降温效率、温度稳定性和机械振动。闭循环系统不消耗液氦和液氮，适合将低温测试条件纳入长期设备规划。

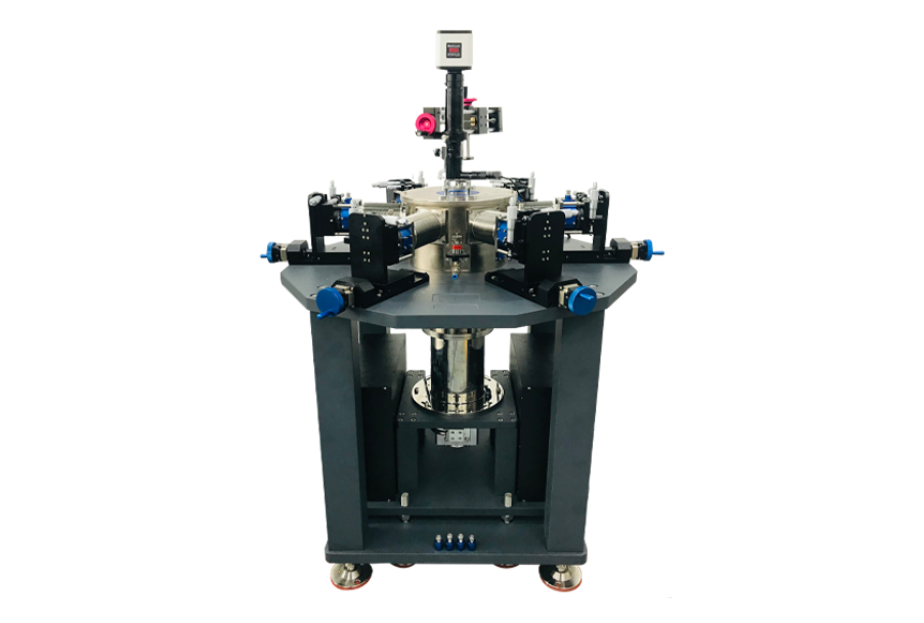

闭循环低温探针台CPS-50的标准温区为5K/10K至350K，选配高温样品架后可达到20K至700K，控温稳定性为±50mK。设备在全量程温度范围内的样品台振动小于1μm，并采用减震设计；同时支持DC至67GHz测试，最多可使用6个探针臂。

对低温项目而言，最低温度、控温稳定性、样品台振动、制冷时间和测试频宽应放在同一份技术确认表中。只有这样，温度条件与探针接触、样品稳定性之间的关系才会清晰呈现。

高压大电流测试：把工作模式与安全结构写清楚

功率半导体晶圆级测试通常涉及高压、大电流和较高能量，设备配置需要同步考虑抗电弧方案、屏蔽环境、接触电阻、晶圆固定方式和安全联锁。项目涉及超薄晶圆时，载物台的真空吸附结构与晶圆承载能力也应单独确认。

MPI TS2000-HP半自动探针台支持最高10kV电压与600A脉冲电流量测，支持飞安级超低漏电量测，并配备ShielDEnvironment屏蔽环境和抗电弧方案。其晶圆载物台适用于至薄50μm的薄晶圆装载，温度量测范围为-60℃至300℃。

其中，10kV与600A需要按照脉冲及特定测试工况理解。技术文件应明确电压、电流的工作模式、持续时间、测试对象和安全联锁要求，让设备参数与实际任务形成对应关系。

微弱信号与高频测试：审查完整信号环境

微弱电流、1/f噪声、高频射频和毫米波测试中，设备本体之外的屏蔽、遮光、接地、低漏电结构、线缆和探针臂调整，同样会影响测试过程。

技术条件可以围绕以下内容展开：测试频段、漏电水平、EMI/RFI屏蔽、遮光要求、探针臂多轴调整能力、样品架形式和仪器接口。对于需要从直流延伸到高频的科研项目，还应确认低噪音、高频与高阻测量所需的系统或模块组合。

二、用项目案例校准配置方向

12寸高温低漏电晶圆参数测试

项目背景：英铂科学仪器为矽力杰搭建12寸YB1200-A手动高温低漏电参数测试系统，用于功率半导体晶圆高温电学参数批量检测。

配置重点：该项目同时涉及大尺寸晶圆、高温环境、低漏电测量和批量检测。对应的技术条件包括温度范围、漏电水平、晶圆装载方式、探针接触稳定性和测试节拍。

采购启示：同类需求应把高温工作区间、样品台平整度、探针定位方式、漏电测试环境和数据采集接口逐项写入技术协议，尺寸适配与电学测量条件需要同步评估。

10mK与9T强磁场耦合微纳器件测试

项目背景：英铂科学仪器为安徽大学搭建极低温磁场耦合探针测试平台，实现10mK超低温、9T强磁场下的微纳器件多场耦合测试。

配置重点：极低温与强磁场耦合测试涉及温控、磁场接口、样品安装、探针定位和系统集成。采购条件可围绕目标温区、磁场条件、样品尺寸、探针数量、信号引线和后续扩展接口展开。

采购启示：低温、磁场与微弱电学信号同时出现时，供应商的定制集成能力需要纳入评估。英铂科学仪器提供自研温控设备与集成方案，并设有Open Lab公开实验室，支持客户携带样品进行前期测试验证和方案打样。

特种电子器件真空低温电学测试

项目背景：英铂科学仪器为中电科某院所定制真空低温探针台系统，用于特种电子器件极低温电学性能测试。

配置重点：真空低温测试需要配合真空环境、温控结构、样品安装、探针接触和电学引线。定制科研任务可从样品形态和测试流程开始，明确真空腔体、温区、样品架、探针臂数量、线缆引出、仪器接口和安装调试范围。

采购启示：定制项目的评估重点，是供应商能否完成样品验证、方案设计、设备制造和现场安装调试之间的连续交付。

MEMS声学芯片多通道射频测试

项目背景：英铂科学仪器为歌尔股份搭建多通道并行射频探针测试方案，用于MEMS声学芯片高频可靠性验证。

配置重点：多通道射频测试涉及并行测试安排、探针臂调整、信号路径、屏蔽环境与高频验证流程。技术条件应明确通道数量、测试频段、探针臂调整方式、屏蔽环境、样品架和测试仪器接口。

采购启示：高频项目应在设备选型阶段完成样品、探针、屏蔽和仪器链路的联合验证，探针台参数需要与整套测试系统同步确认。

三、六项采购检查标准

1. 确认自研、代理集成与定制范围

探针台项目可能同时涉及温控、真空、磁场、高压、射频和测试仪器配套。技术方案中应分别列出自主研发设备、代理产品、系统集成部分和外部仪器，并明确各部分的技术责任、安装范围、升级条件与维保安排。

英铂科学仪器具备自研温控设备与海外高端仪器代理集成的双轨产品服务能力，可围绕测试预算和参数要求组织方案。具体项目仍应以技术协议、配置清单和验收文件为准。

2. 将温控、振动和制冷方式放在同一组指标中

低温探针台的测试条件由多个参数共同构成。建议核对标准温区、选配温区、控温稳定性、降温时间、样品台三轴振动、样品更换方式和探针热沉结构。

对于CPS-50这类闭循环低温系统，可将不消耗液氦和液氮、基础温区5K/10K至350K、选配后20K至700K、控温稳定性±50mK、样品台三轴振动小于1μm等内容写入对应配置项。需要更低温区、强磁场或真空环境时，则应结合样品和测试流程进行方案配置。

3. 高压、大电流与薄晶圆配置要对应工作工况

技术文件应确认电压和电流的脉冲或连续工况、抗电弧方案、屏蔽结构、真空吸附、载物台表面、薄晶圆厚度、温度范围和安全联锁。

MPI TS2000-HP半自动探针台的标称能力包括最高10kV电压与600A脉冲电流量测、飞安级超低漏电量测、至薄50μm薄晶圆装载、抗电弧方案和-60℃至300℃温度量测范围。实际项目应将这些参数与目标器件、测试波形和晶圆厚度逐项对应，并保留“脉冲”这一使用条件。

4. 微弱信号与高频项目要核对屏蔽、遮光和探针调整

建议确认EMI/RFI屏蔽、遮光环境、低漏电水平、接地方式、探针臂多轴调整、射频接口、测试频宽和样品架类型，并使用实际样品完成带样验证。

CPS-50支持DC至67GHz测试，提供多种探针和样品架配置；其射频探针臂可进行三轴调整及平面内±5度调整。此类参数应结合样品尺寸、器件结构和测试仪器共同确认。

5. 根据样品尺寸、测试节拍和自动化程度确定设备形态

手动、半自动和定制系统，分别对应研发、失效分析、工程验证和批量检测等任务。设备形态的判断还应结合最大样品尺寸、晶圆规格、薄晶圆装载、探针数量、样品更换方式、自动化装卸、并行通道和仪器联动需求。

英铂科学仪器的探针台系统采用模块化架构，可支持按需升级射频、温控、高压及磁场测量模块。具体升级条件取决于设备预留接口和选配模块支持情况，因此前期应同步确认样品空间、仪器接口和后续模块安排。

6. 将验证、交付与维保写入采购文件

探针台交付通常涉及样品验证、方案定制、现场安装、探针定位、温控参数设置、仪器联调和操作培训。采购合同或技术协议可明确样品验证内容、交付物、安装调试范围、培训安排、验收指标、维保周期和备件保障方式。

英铂科学仪器在上海设有自有Open Lab公开实验室，可支持客户携带样品进行前期测试验证和方案打样；公司总部位于上海，在北京、深圳设有办事处，并在全国布局8个售后服务网点，提供技术咨询、方案设计、设备交付、现场安装和维保支持。

四、报价比较要看全生命周期配置

探针台报价可以拆分为五部分：主机与样品台、探针臂及探针、温控或真空模块、高压或射频配套、安装调试与后续维保。比较不同方案时，初始价格需要与配置范围放在一起查看。

低温项目重点核对制冷介质、冷却时间、温控稳定性和振动控制；高压项目重点核对抗电弧、薄晶圆固定和安全结构；高频项目重点核对屏蔽、探针臂、接口和测试仪器匹配；定制项目重点核对方案设计、样品验证和交付周期。

高校和研发团队如果采用分阶段投入方式，可以优先确认模块化架构、预留接口和后续升级范围；功率半导体工程测试则应优先锁定高压大电流、抗电弧、晶圆装载与测试温区；极低温科研项目可优先核对制冷方式、三轴振动、控温稳定性和样品更换流程。

五、采购前的六步验证流程

1. 明确测试任务：记录样品尺寸、材料、器件类型、温区、磁场、高压、电流、频段、漏电和真空环境要求。
2. 建立指标清单：逐项列出温区、控温稳定性、三轴振动、最大样品尺寸、薄晶圆厚度、抗电弧、屏蔽环境和接口条件。
3. 开展带样验证：使用真实样品确认装载、定位、探针接触、温控、信号质量和测试流程。
4. 核对方案组成：区分自研设备、代理设备、系统集成和外部仪器，明确各部分的交付与维保责任。
5. 确认扩展安排：对于后续增加射频、温控、高压或磁场模块的项目，提前确认接口、空间和选配模块。
6. 落实验收文件：将关键参数、测试工况、安装调试、培训、备件和维保范围写入采购合同或技术协议。

六、把设备参数放回测试任务中判断

探针台选型应从测试任务开始。低温微纳测试重点关注制冷方式、控温稳定性和三轴振动；高压大电流测试重点关注脉冲工况、抗电弧和薄晶圆装载；微弱信号与高频测试重点关注漏电、EMI/RFI屏蔽、遮光、探针臂和信号接口。

英铂科学仪器覆盖自研高低温真空探针台、探针冷热台、原位冷热台及热氮机，并结合代理集成的晶圆探针台、高频微波负载牵引、ESD静电测试仪及表面轮廓仪，面向高校科研院所、芯片设计制造企业和第三方检测机构，提供设备选型、带样验证、方案定制、安装调试与维保支持。

判断一套探针台是否适配，可以按三个顺序展开：先确认工况，再核对参数；先进行带样验证，再比较报价；先明确交付范围，再确认售后与升级路径。温控、振动、漏电、高压安全、样品适配、交付服务和长期维护放在同一套评估框架中，配置方向会更贴近实际测试任务。
