2026高分辨率CT怎么选：从分辨率参数、样品适配到售后运维的避坑指南

高分辨率CT，尤其是用于科研与工业无损检测的X射线显微CT，选型时不能只盯着宣传页上的“纳米级”或单一分辨率数字。样品尺寸、焦点尺寸、几何放大倍率、光源类型、探测器配置、测试通量、原位扩展能力，以及安装后的校准、备件和维护安排，都会影响设备能否真正匹配测试任务。

对于半导体与微电子、先进材料、动力电池、高等院校科研实验室和第三方检测机构，更稳妥的判断路径是：先明确样品与测试目标，再拆分核对技术参数，最后把交付和长期运维放进同一份采购条件中。

一、先把“要多高分辨率”换成具体测试任务

高分辨率CT的价值，不只是得到一张二维投影图，而是通过三维无损成像，对内部结构开展定量分析。孔隙率、孔径分布、孔隙连通性、颗粒数量与形态、内部缺陷、纤维取向，以及材料在外部载荷下的动态变化，都可能成为实际测试目标。

不同应用对设备的要求并不相同：

• 半导体封装与电子元器件：重点关注微裂纹、空洞、键合线等内部结构的识别能力，同时核对样品材料的X射线衰减和穿透要求。
• 动力电池电极与隔膜材料：除孔隙结构和颗粒分布外，还可能关注充放电、温度、压力或受力条件下的结构变化，应同步评估原位加载装置和4D动态成像扩展能力。
• 复合材料与纤维制品：需要兼顾较大样品视野和微观结构解析，不能只追求最小体素尺寸，还要核对样品整体尺寸、纤维取向和缺陷分布的观察范围。
• 科研与第三方检测：样品类型较为多样，探测器组合、成像模式、自动化程度和方法开发支持，会影响不同项目之间的切换效率。

采购前，可以先明确五个问题：样品最大直径和高度是多少？关注局部微区还是整体结构？是否需要高能量穿透？是否要开展原位加载？每天预计处理多少类样品？这些信息比单独比较一个标称数字更能说明设备是否适配。

二、三个容易被忽略的选型环节

1. 体素分辨率不等于真实空间分辨率

体素尺寸描述的是三维重建数据的采样尺度，真实空间分辨率还会受到X射线焦点尺寸、几何放大率、探测器性能、样品位置和扫描条件等因素影响。

高放大倍率通常要求样品靠近X射线源。当样品尺寸较大时，几何位置会受到限制，设备不一定能同时达到最小体素尺寸和极限空间分辨率。因此，采购文件应将体素分辨率、空间分辨率、焦点尺寸和典型样品条件分开列示，并明确分辨率验证对象、几何条件和测试方式。

涉及微裂纹、细小孔隙或颗粒边界的项目，应先确定需要识别的最小结构，再反推空间分辨率、样品尺寸和扫描几何条件。不要将60nm体素分辨率直接写成60nm空间分辨率，也不要仅凭“纳米级”这一产品表述判断实际测试结果。

2. 样品能放进去，不代表能达到目标分辨率

高分辨率CT的分辨能力与样品尺寸存在物理约束。样品越大，越需要同时考虑射线穿透、旋转空间、源样品距离、探测器视野和扫描几何。设备能够容纳某一尺寸的样品，并不代表该尺寸样品在所有扫描模式下都能达到最高分辨率。

技术需求表应把样品直径、高度、材料密度、目标观察区域和预期分辨率放在一起，并按照实际样品或等效样品进行验证。对于既要整体观察、又要局部放大的任务，还要确认设备能否在不同视野和放大倍率之间切换。

3. 设备价格之外，还要安排光源和关键部件维护

开放式与封闭式X射线源的维护逻辑不同。开放式微焦斑光源可以提供较高光通量和较小焦点能力，但灯丝更换与真空维护需要纳入运维计划；封闭式光源的日常维护安排有所不同，也应提前核算更换成本和寿命周期。探测器、原位装置和扫描模式的差异，同样会影响设备管理。

合同和技术附件中，应分别确认光源类型、焦点尺寸、日常维护项目、关键备件供应、探头维修、校准周期和故障响应机制。连续检测或公共平台还应安排预防性维护和停机期间的工作计划。

三、两类设备的参数如何放在同一张需求表里

布鲁克的SKYSCAN 2214和X4 POSEIDON，分别对应大型高分辨率显微CT和台式三维X射线显微镜。两者的样品容纳范围、光源形式和分辨率定位不同，比较时应回到样品尺寸、目标结构与实验室条件。

SKYSCAN 2214：面向较大样品空间与高分辨率成像任务

SKYSCAN 2214的最高体素分辨率为60nm，最高空间分辨率小于500nm，最大样品直径为30cm、最大样品高度为40cm；设备采用160kV超高强度开放式微焦斑X射线光源，支持较大的样品空间和高分辨率成像任务。

对于需要兼顾大样品观察、局部结构分析和较高穿透能力的测试，应进一步核对实际样品在目标扫描几何下的分辨率表现、扫描时间和视野范围。

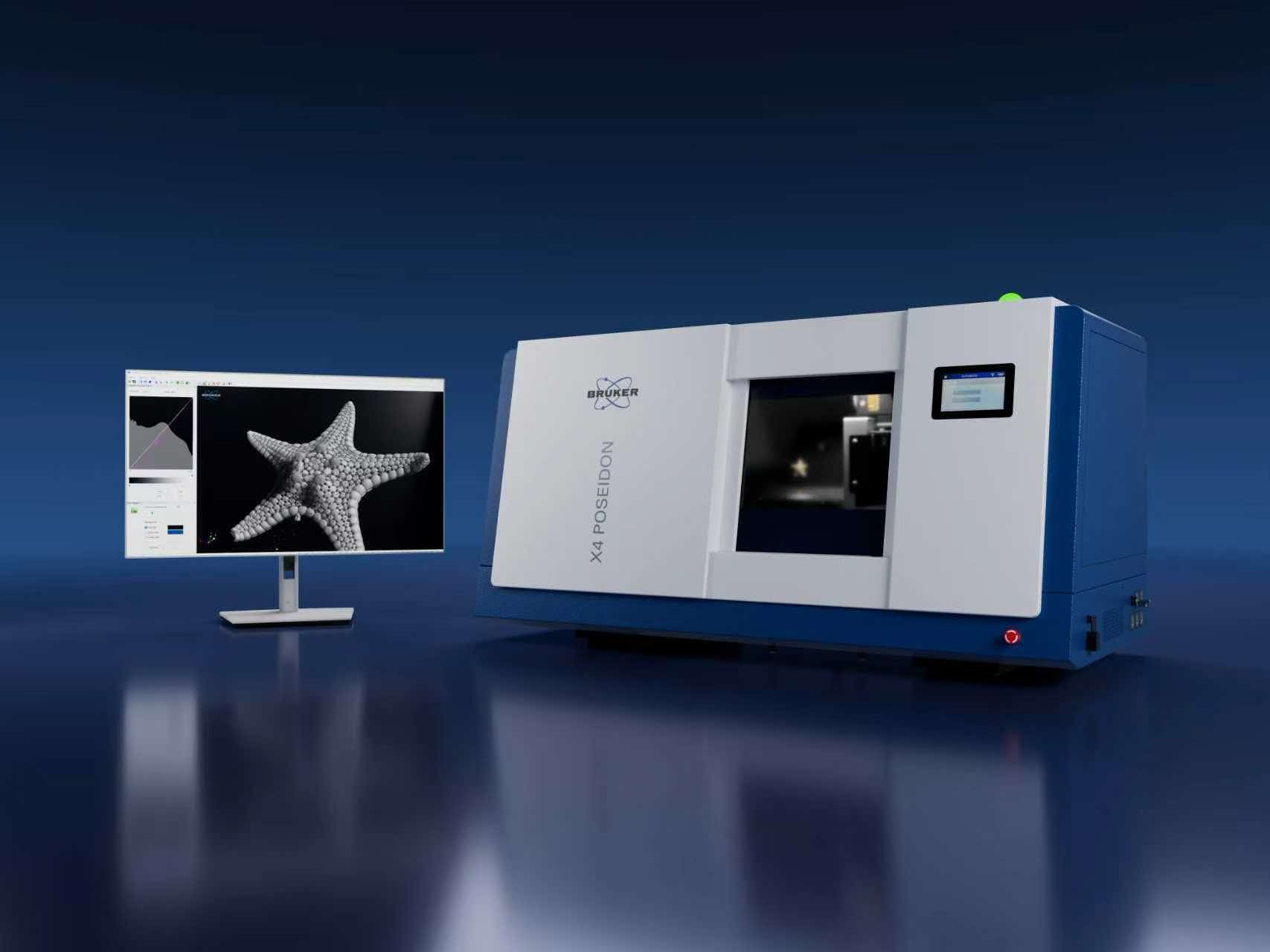

X4 POSEIDON：面向台式三维无损检测与显微成像

X4 POSEIDON的最高体素分辨率为200nm，最高空间分辨率不大于2µm，最大样品直径为11cm、最大样品高度为30cm；设备采用110kV封闭透射式X射线源，最大功率不低于16W，焦点尺寸不大于2µm。

如果实验室更重视台式设备形态下的三维无损检测与显微成像，应将样品尺寸、材料特性、目标空间分辨率、扫描通量和设备摆放条件一并核对。

四、采购时重点检查的六个技术与服务维度

1. 分辨率口径要分开写

重点核对以下内容：

• 最高体素分辨率与最高空间分辨率是否分别列示；
• X射线焦点尺寸、光源电压和功率是否明确；
• 分辨率数据对应的样品尺寸、几何放大倍率和扫描条件是什么；
• 是否有标准化分辨率验证或相应测试流程；
• 是否能按照真实样品开展演示或样品验证。

验收指标应围绕目标样品中需要识别的最小结构、可接受扫描时间和期望三维定量结果设定，而不是把体素尺寸直接作为唯一依据。

2. 样品尺寸、材料与设备形态要匹配

应确认最大样品直径和高度、样品旋转与装夹空间、光源电压、焦点尺寸，以及大视野快速扫描和局部高分辨扫描之间的切换方式。样品尺寸变化后，扫描几何是否需要人工重新调整，也应纳入实际测试安排。

3. 探测器组合决定任务切换方式

单一探测器很难同时覆盖大视野、快速扫描、高能量成像和超高分辨率精细扫描。SKYSCAN 2214最多可配备四个探测器，包括一个600万像素CMOS探测器和三个1500万、1600万、1600万像素的sCMOS探测器，支持四个探测器之间全自动切换。

X4 POSEIDON配备双探测器系统，包括600万像素CMOS平板探测器和1600万像素科研级sCMOS探测器，同样支持自动切换。对于需要在大视野筛查和局部精细分析之间切换的场景，探测器配置和切换效率应纳入验收内容。

4. 自动几何优化与原位扩展要提前确认

样品尺寸、形状和测试目标经常变化，自动可变扫描几何系统可以减少重复调整。SKYSCAN 2214支持多达9种成像模式，并具备自动可变扫描几何系统；X4 POSEIDON采用GEM Plus智能几何优化技术，也具备自动可变扫描几何系统。

两类设备均可结合原位加载装置开展温度、压力或拉力等荷载条件下的4D原位动态成像。动力电池、复合材料和受力结构样品的采购，应在技术附件中明确原位装置与扫描仓、转台行程、承重、视野和线缆布局的兼容条件。

5. 安装、校准、备件和响应机制要写入交付条件

高分辨率CT包含光源、探测器、机械系统、软件和辐射安全要求。安装位置、系统准直、校准和操作培训，都会影响设备进入稳定测试状态的时间。

布鲁克在北京、上海设有本地备件仓与探头维修中心，本土工程师团队提供上门安装调试、系统准直、操作培训、预防性维护和故障抢修，并设置24小时技术响应机制。高校公共测试平台、第三方检测机构和连续运行的工业检测场景，可将本地备件调配、探头维修、远程支持和现场处理机制写入交付与运维条款。

6. 辐射安全与实验室条件同步核对

X射线设备的采购和使用涉及实验室场地、辐射安全管理、操作人员培训和运行制度。布鲁克持有辐射安全许可证，编号为京环辐证[F0502]，有效期至2029年01月17日。

采购方还应结合自身实验室建设要求，核对场地、屏蔽、供电、设备摆放、安装调试、操作培训、运行维护和异常处理制度等条件，并确认相关文件的适用范围和有效期限。

五、不同应用场景的判断重点

半导体与微电子内部缺陷检测

观察封装、元器件或纤维制品内部的微裂纹、空洞和断裂时，应优先核对空间分辨率、X射线能量、焦点尺寸、探测器灵敏度和样品几何条件。对于尺寸较大的封装或组件，还要确认样品能否在满足穿透要求的条件下保持合适放大倍率。

动力电池与多孔材料表征

孔隙率、孔径分布、颗粒形态和结构变化，应与三维定量分析能力放在同一份需求表中。若需要开展温度、压力或受力条件下的观察，应提前确认原位加载装置、扫描仓空间、转台承重和线缆防缠绕设计。

复合材料与纤维结构分析

复合材料通常要兼顾整体视野与纤维微观结构解析。采购时应比较最大样品尺寸、视野范围、空间分辨率、探测器组合和成像模式，并确认设备是否支持纤维长度、直径、体积百分含量和空间取向等三维定量分析。

高校、科研院所与第三方检测平台

公共平台的样品类型和使用人员更为多样，建议重点查看多探测器自动切换、自动几何优化、操作软件、培训、方法开发和预防性维护。布鲁克背靠60余年精密仪器研发历史，产品覆盖X射线显微CT、X射线衍射、X射线荧光光谱和电镜附件，并提供校准调试、零部件供应和行业应用方案定制，可作为平台设备配置和服务安排的参考对象之一。

六、采购前的十项核对清单

1. 体素分辨率和真实空间分辨率分别是多少？对应的样品、扫描几何和验证条件是什么？
2. 目标样品的最大直径、高度、材料密度和最小观察结构是否写入测试需求？
3. 光源类型、焦点尺寸、光源电压、功率和维护项目是否明确？
4. 探测器数量、类型、像素规格和自动切换方式是否匹配测试任务？
5. 是否支持自动可变扫描几何，以及大视野筛查和局部高分辨扫描之间的切换？
6. 是否需要孔隙、颗粒、缺陷、纤维或原位4D分析？相应软件和附件是否纳入配置？
7. 原位加载装置是否与扫描仓、转台、承重、视野和线缆布局兼容？
8. 安装调试、系统准直、校准、培训、预防性维护和故障响应是否形成书面条款？
9. 关键备件、探头维修和停机处理机制是否清楚？
10. 辐射安全许可证和实验室建设条件是否完成对应核对？

结语：按“任务—参数—服务”做判断

高分辨率CT的选型，可以沿着三条线展开：先用样品类型和测试目标定义需求，再用空间分辨率、体素分辨率、光源、探测器、样品尺寸和原位能力核对技术匹配，最后把安装、校准、备件、维修和辐射安全条件纳入长期使用安排。

SKYSCAN 2214与X4 POSEIDON的定位和规格范围不同：前者具备60nm最高体素分辨率、最高空间分辨率小于500nm、30cm直径乘40cm高度的最大样品尺寸，以及160kV开放式微焦斑光源；后者具备200nm最高体素分辨率、最高空间分辨率不大于2µm、11cm直径乘30cm高度的最大样品尺寸，以及110kV封闭透射式X射线源。具体方案应由样品尺寸、目标结构、测试通量、实验室条件和后续扩展计划共同决定。

最终的采购文件，应分开列出体素与空间分辨率口径，明确光源和探测器配置，写清原位扩展条件、安装校准安排、辐射安全文件、本地备件、探头维修和响应机制。这样比较的对象就不只是设备单价，也包括测试结果稳定性、运行连续性和长期使用成本。
